拆解

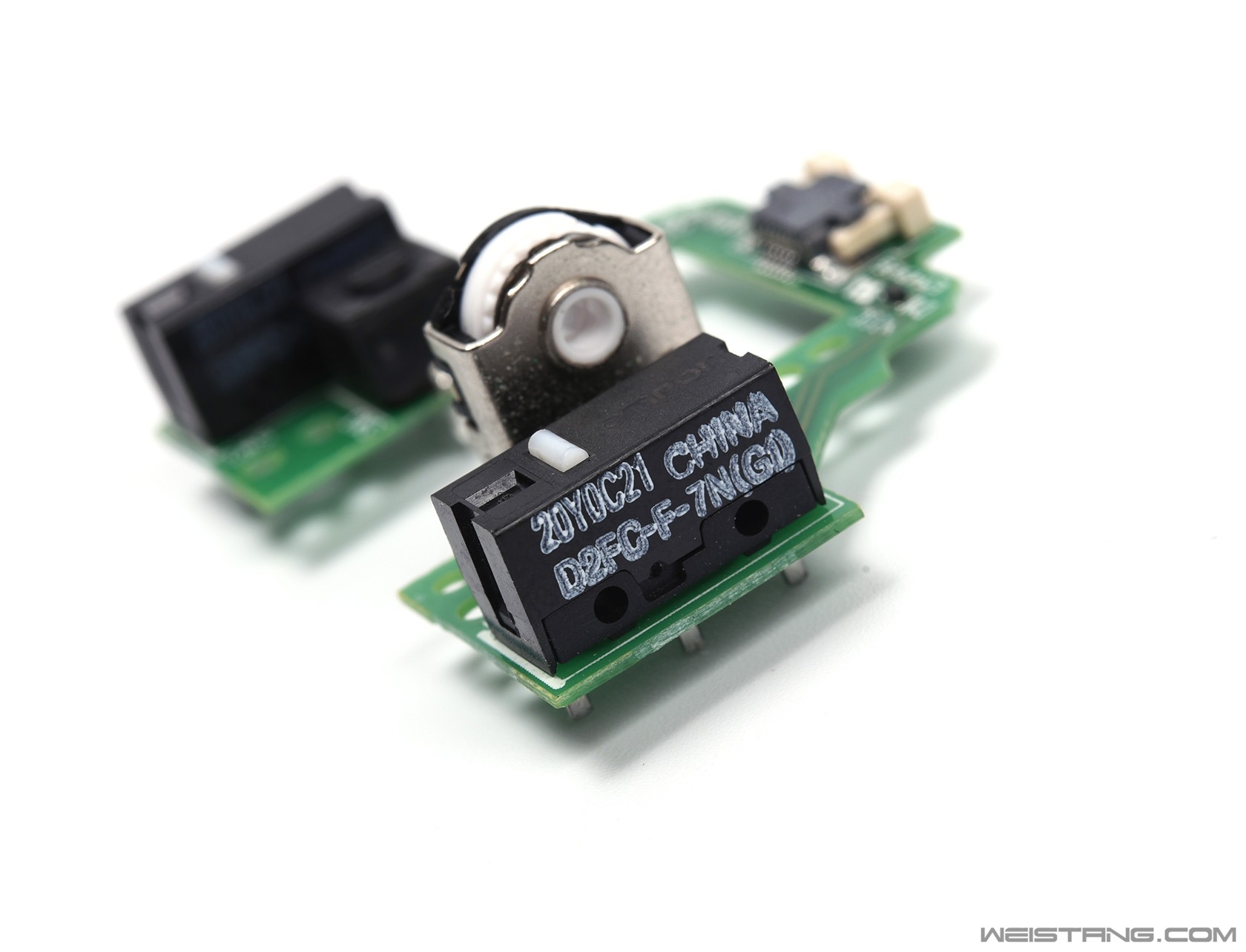

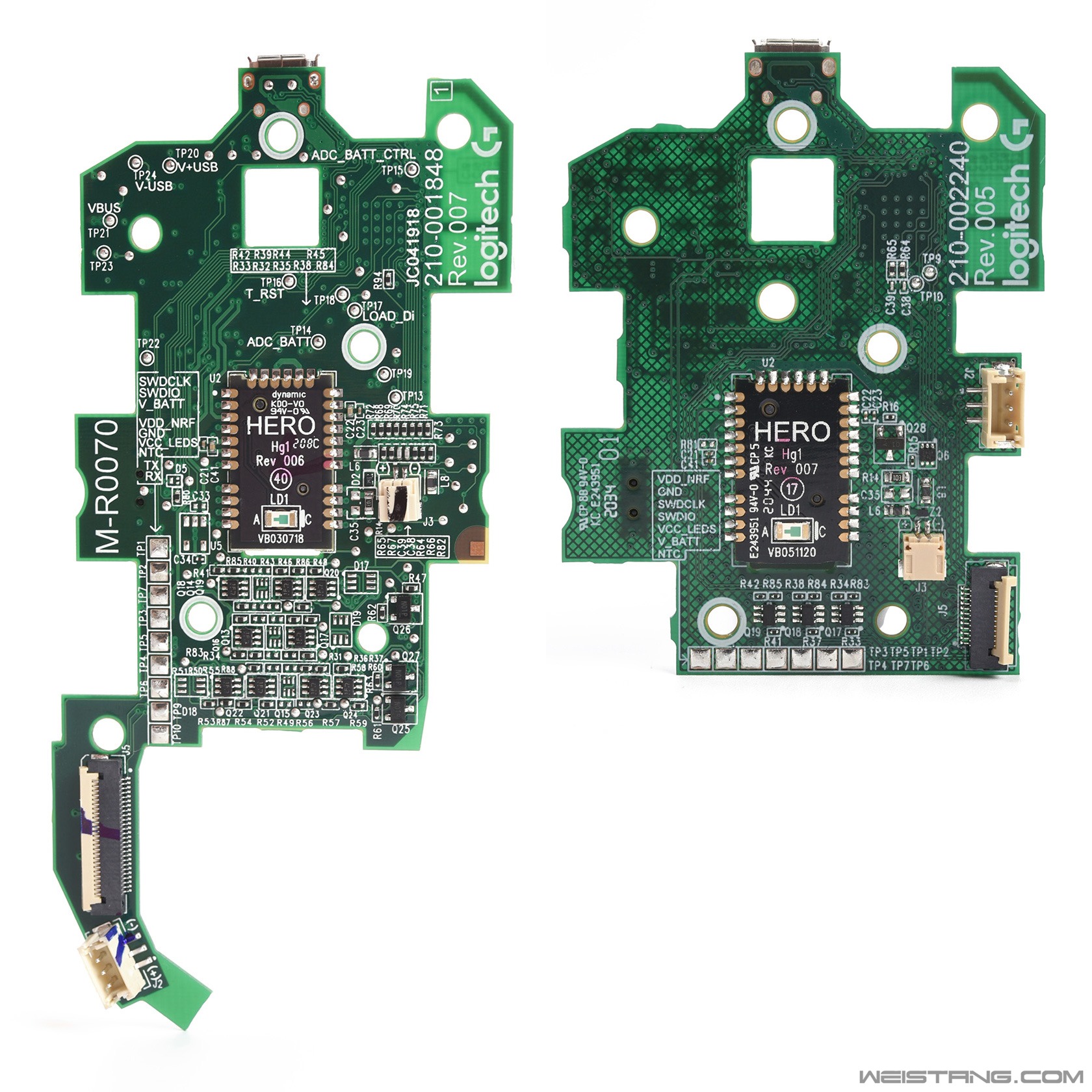

G PRO X无线游戏鼠标在结构方面大体是延续了前代G PRO无线版鼠标的设计,依然是罗技G系列第二代旗舰级的模块化结构,但是为了减重在某些细节结构部分进行了整合,所以模块部分比前代更少了一些,完全拆解一共需要拧下28颗螺丝,而前代G PRO无线版需要拧下39颗螺丝,螺丝少了并不意味着这次的G PRO X更简化,相反内部结构进行整合性调节对于设计难度反而更大,对模具精度要求也可能更高。 就拆解来说整体并不算很难,整个过程还是很顺利的。 ![]() 底部一共6颗螺丝固定上下壳 ![]() 上下壳特写 能看到底壳部分有明显的内打槽减重设计,而下图的适配器收纳仓位置直接是有穿孔减重,所以你要说G PRO X是打孔鼠标我觉得也没毛病。 ![]() POWERCORE仓内有打孔设计 ![]() 原来独立固定张力弹簧的模块整合到内骨架上了 ![]() 按键柱有耐磨强化处理 ![]() 滚轮也有弹簧辅助设计 但这个实际上用途不大 ![]() 张力弹簧特写部分特写 ![]() 完全拆散 ![]() 上壳内部特写 真的是很薄 ![]() 底壳打槽减重设计 ![]() 这个内骨架设计是罗技新一代模块化鼠标设计的灵魂所在 ![]() 这是前代G PRO 无线版鼠标的独立张力弹簧模块 这次G PRO X整合到内骨架上了 ![]() 侧键欧姆龙小型化微动 上代是独立的PCB 这代是固定在软排线上了 ![]() 主PCB正面 ![]() 主PCB背面 PCB做工依然非常优秀,供电和射频电路在PCB背面,光学引擎在PCB正面,PCB天线跟上一代一样都在PCB右侧,并且目测方案没有区别,不过PCB整体改用了网格化覆铜,对高频杂讯过滤更好,极端情况信号稳定性应该会更好一点。 ![]() 左:G PRO无线版 右:G PRO X无线 ![]() 左:G PRO无线版 右:G PRO X无线 ![]() 方便以后飞线来张透视 在G9X之后,罗技的旗舰级无线游戏鼠标很少有这么存粹的PCB设计了。 ![]() 跟前代G PRO无线版同样的2.4G无线射频主控 N52840 毒蝰终极版用的也是这款旗舰级的2.4G无线射频主控,性能非常强大,基于32-bit ARM Cortex-M4F架构,RAM达到了256KB。 ![]() 罗技自研的旗舰级引擎HERO 25K 定位表现准确 稳定性极佳 ![]() 微动部分还是独立的子PCB ![]() 欧姆龙订制的7N(G1) 应该是强化寿命的20M 这次应该是配合模具精度变化,为了保证左右键更好的手感一致性,微动订制了欧姆龙7N(G1)。 ![]() 微动子PCB背面特写 |
