拆解

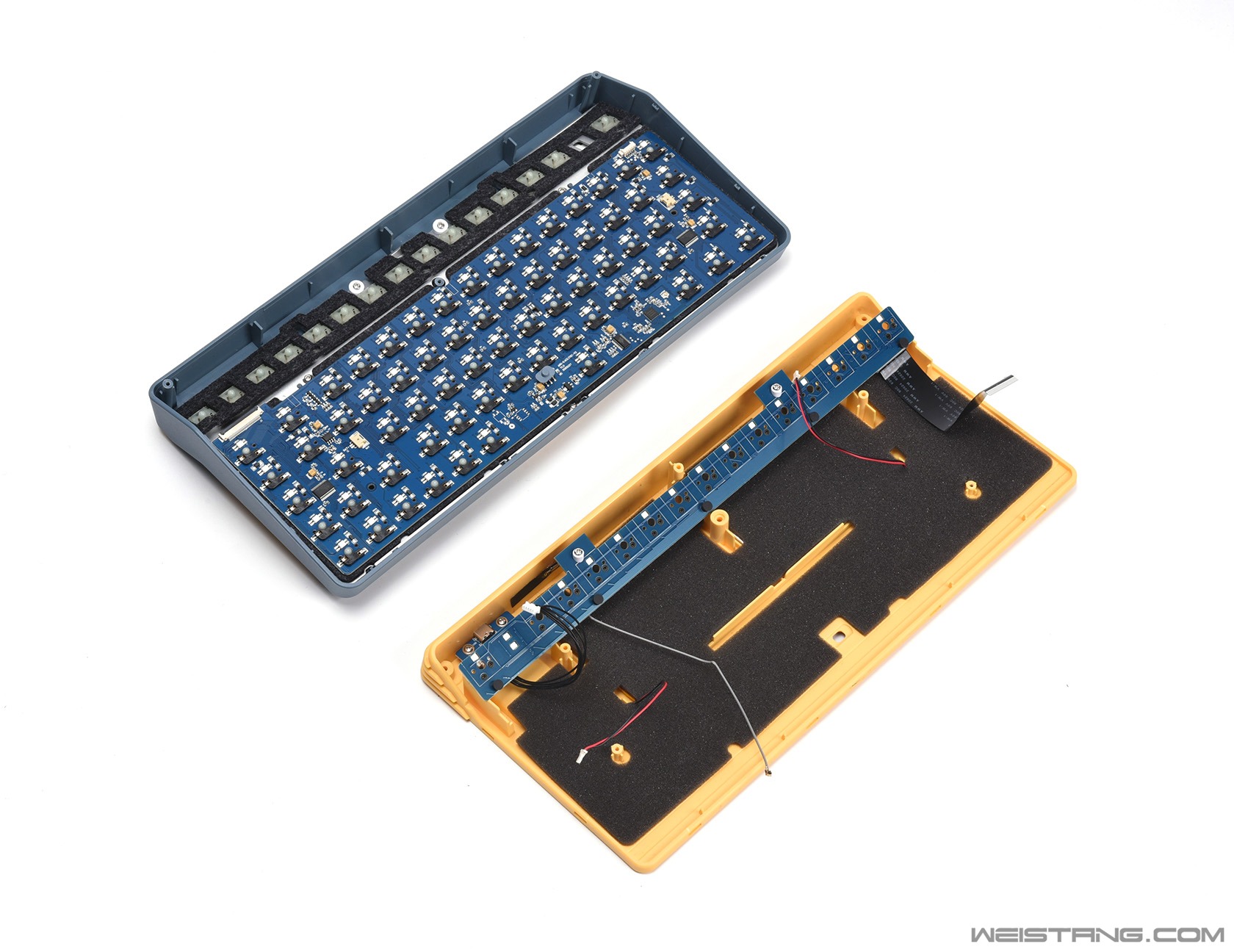

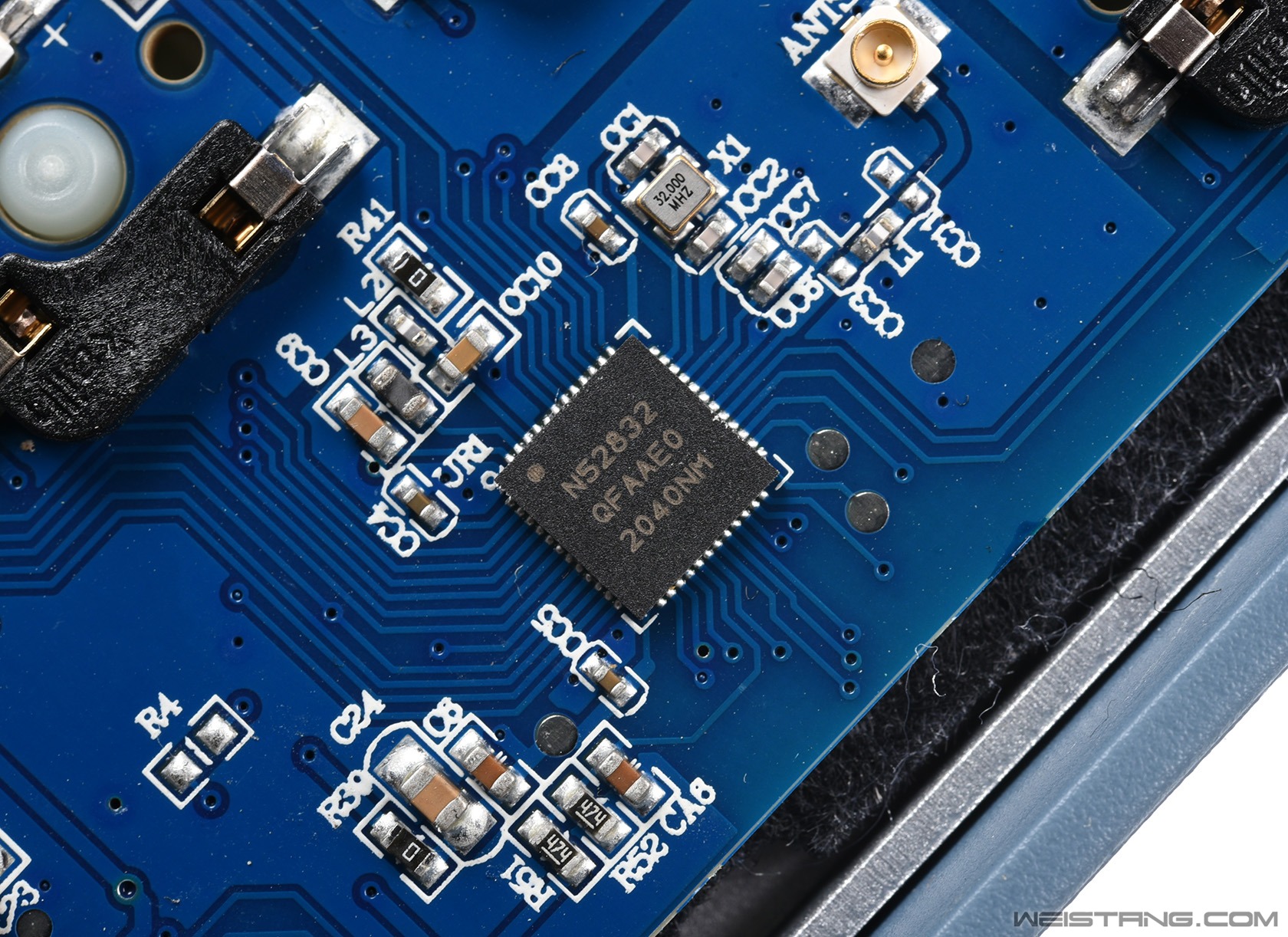

IQUNIX A80探索机这款键盘拆解稍微麻烦一点,后壳两个脚贴和铭牌下共有三颗螺丝,正面主键区里面有两颗螺丝,剩下是底边和两侧板外壳的卡扣,老司机拆这些应该都没问题,需要注意的是F键区轴体在拆解之前最好拔掉,因为F键区的PCB是直接跟底壳固定的,回装的时候不能带着轴,否则轴脚会弯。 分开外壳 拔掉排线 底壳也覆盖了减震棉 两块2000mAh电池 续航最高可以达到1000小时 底壳厚度达到了2.63cm F键区的PCB是独立的 为了实现F键区的阶梯倾角 这部分包括固定都用了新的方案 PCB布线非常严谨 主键区PCB部分特写 特写 VISION VS12L15A RGB LED驱动芯片 nRF N52832无线主控方案 N52832无线主控同时支持2.4GHz射频调制,蓝牙5.0, 32-bit ARM Cortex-M4F核心架构,内置了512kB flash和64kB RAM,采用同样方案的无线键盘还有我们熟悉的罗技MX Keys,信号稳定性相当优秀,属于上一代的旗舰级无线方案。 凯华热插拔轴座 PCB和定位板之间也填充了减震棉 |
