拆解

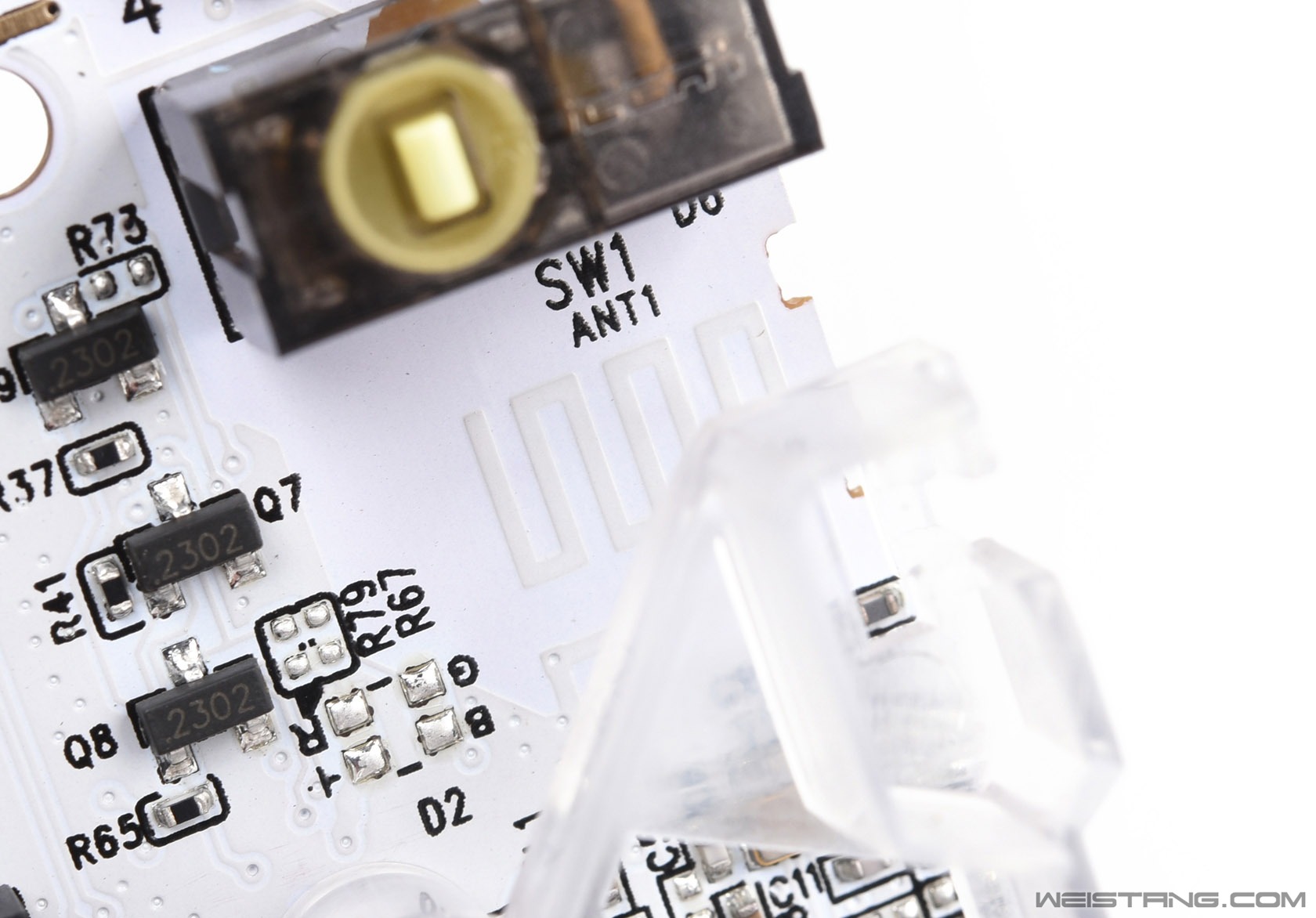

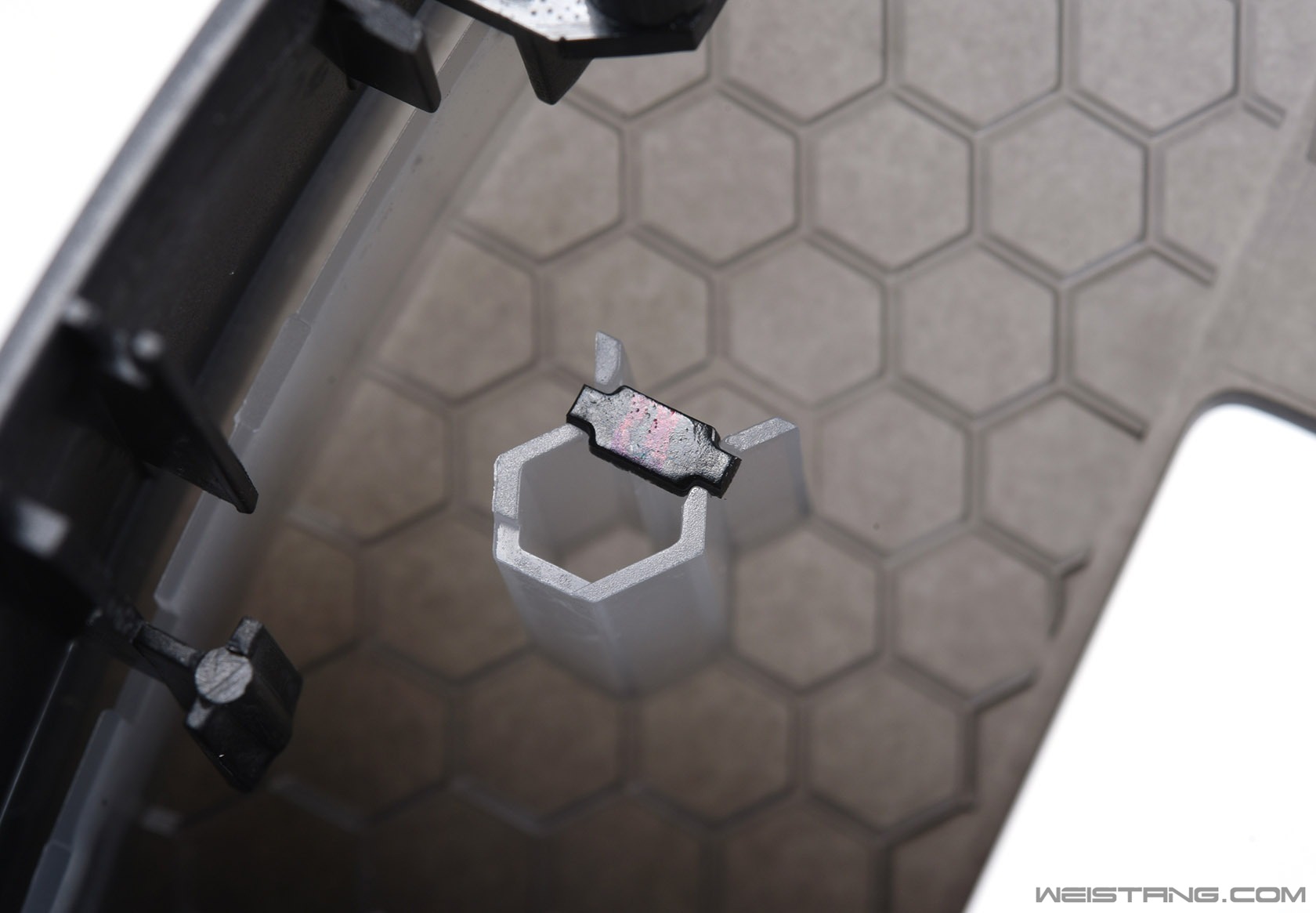

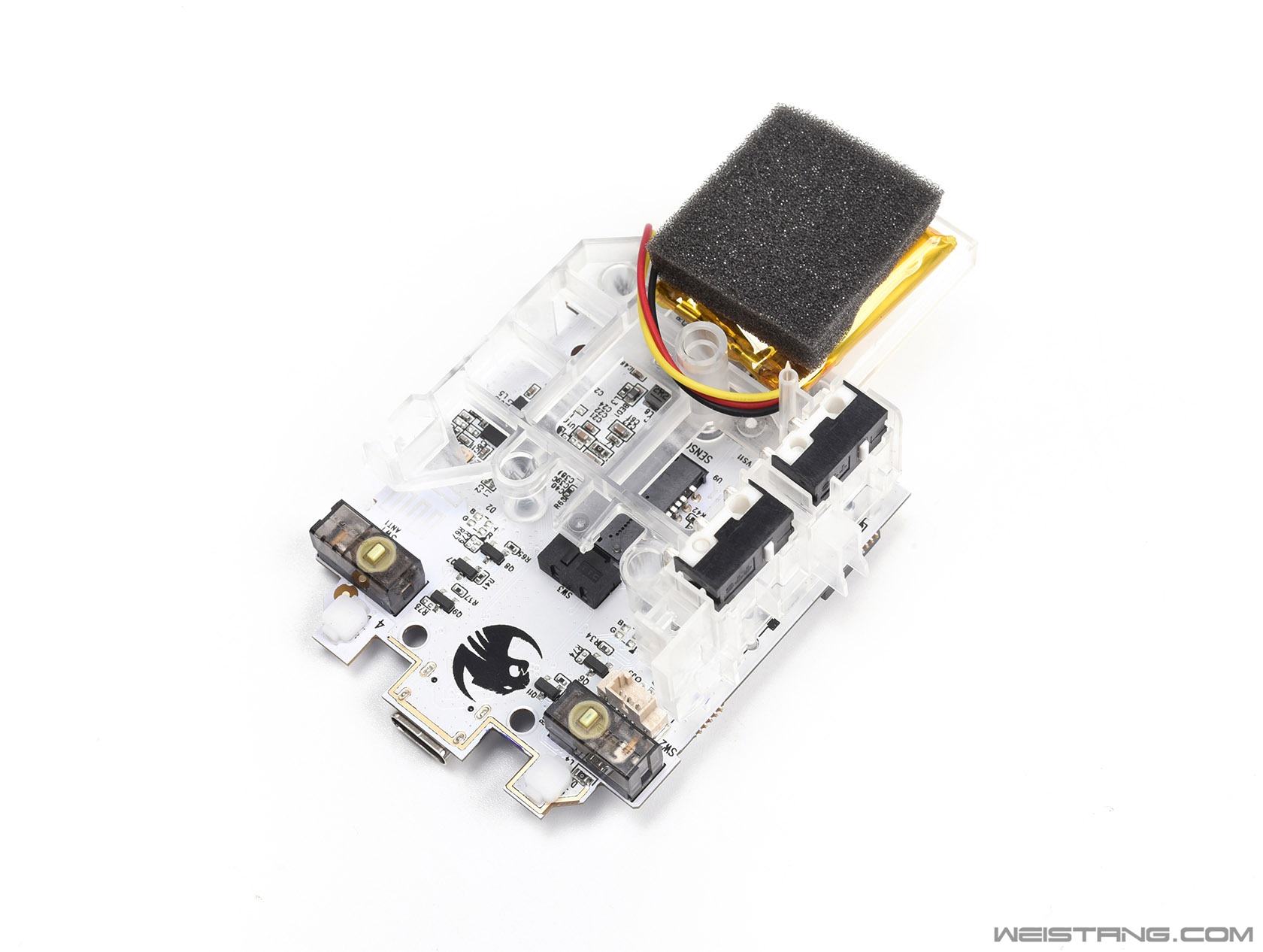

鼠标拆解相当容易,脚贴下四颗螺丝,拧下后注意鼠标前部的卡扣,之后可以轻松打开外壳,上壳内部是没有任何排线的,打开外壳就能看到冰豹BIONIC SHELL蜂巢内壳结构,另外就是本来应该属于上壳内部的骨架固定在了PCB上,这个设计倒是挺新颖,只不过这个透明骨架要是拆掉的话需要先焊下两颗侧键的微动。 拆解 上壳内部特写 按键内测的蜂巢结构既保证了结构稳定性有做到了外壳轻量化。上壳前部能看到有两个卡扣,外壳模具精度很高,结合相当稳定。 按键柱特写 头一次见到这么小的硬化贴片 底壳特写 同样很薄 450mAh电池比毒蝰终极版的480mAh容量要小一点 滚轮模块特写 滚轮骨架固定的相当稳 不用担心横向稳定性的问题 滚轮按键回弹归位是靠前面说的透明骨架来做限位 PCB正面特写 PCB背面特写 微动用的是全TTC的方案。透明的骨架除了起到加固稳定PCB的作用,同时电池也固定在这个骨架上面。白色的PCB做工还是还是不错的。 nRF52840 2.4G&蓝牙无线射频主控 稳定性和功耗控制都不错 原相PAW3371引擎 这个引擎底子其实是PAW3370,属于原相性能级的引擎,同时功耗控制也相当好。目前原相的操作有点迷,但有一点可以确定,这款引擎的素质不在3389之下,命名我觉得目前只是个参考,实际还得看引擎方案本身。另外PAW3371这个引擎有性能模式和节能模式,在不同模式下会限制最高移动速度和加速度,对于Kone Pro Air鼠标可以在驱动界面中切换性能模式。另外这款引擎的LOD最低可以设置到1mm,抬落追踪稳定性非常好。 位于鼠标右侧的PCB天线特写 订制的光微动 点击寿命标称一亿次以上 拆下光微动能看到光学发射与接收器 |
