拆解

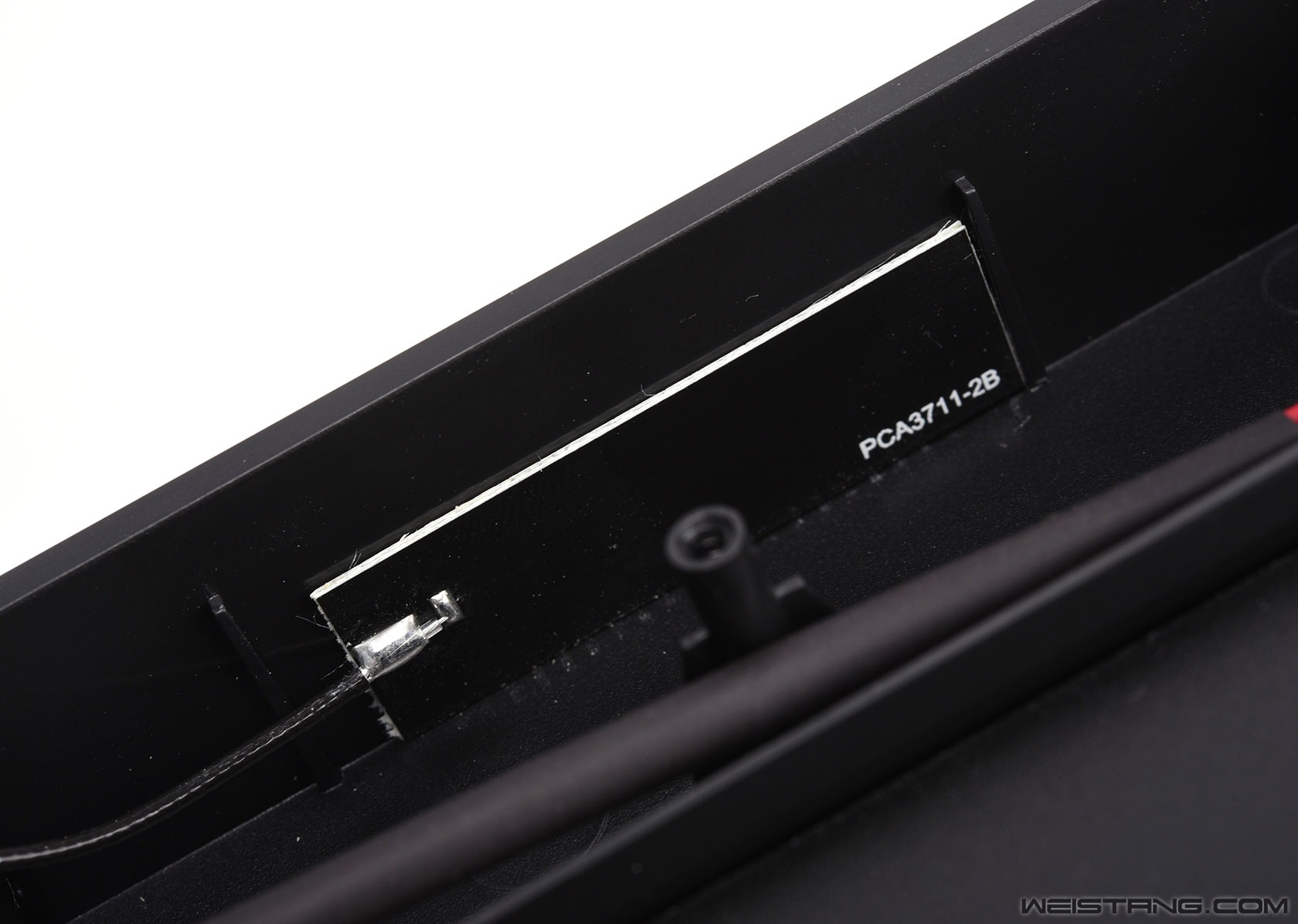

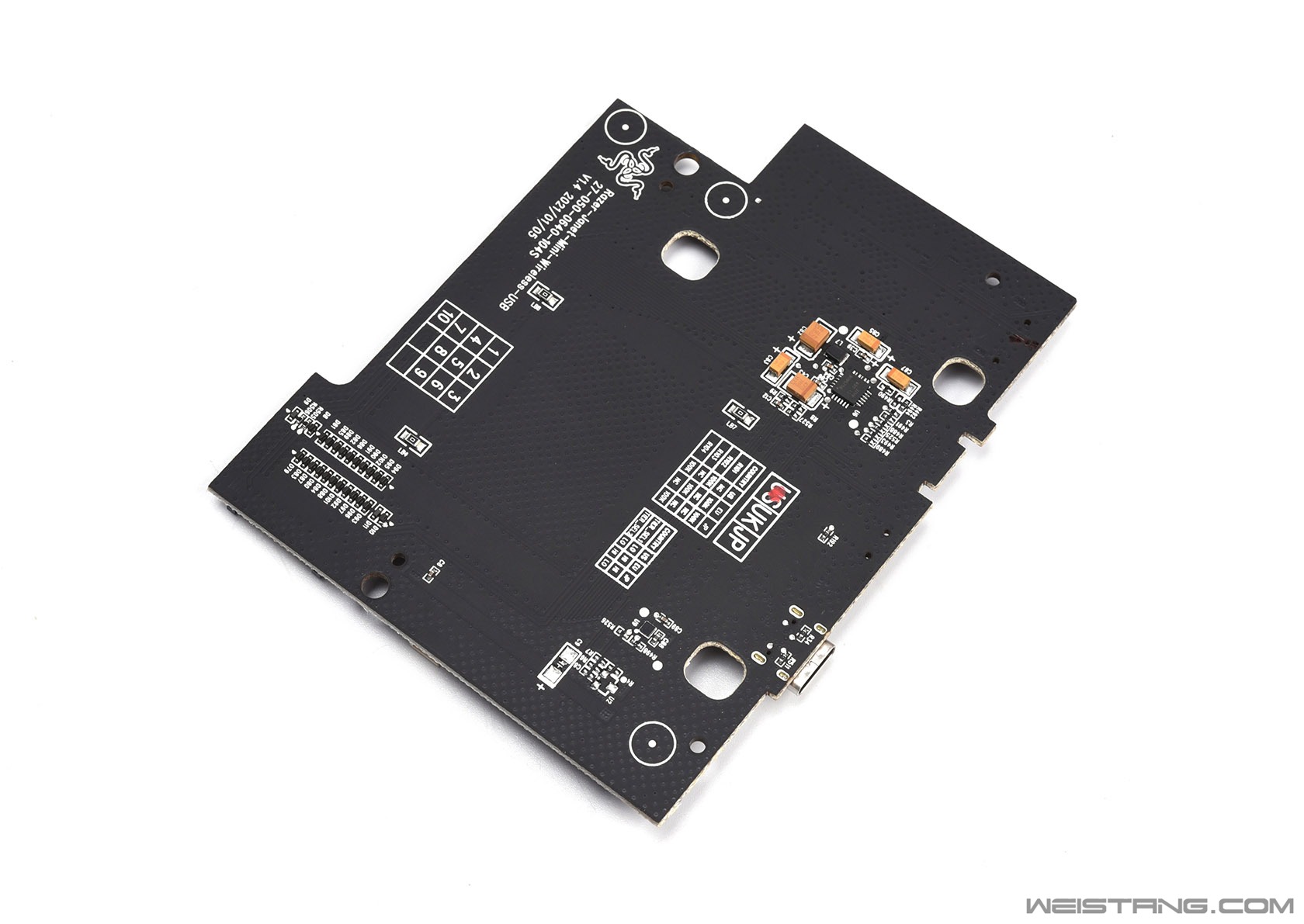

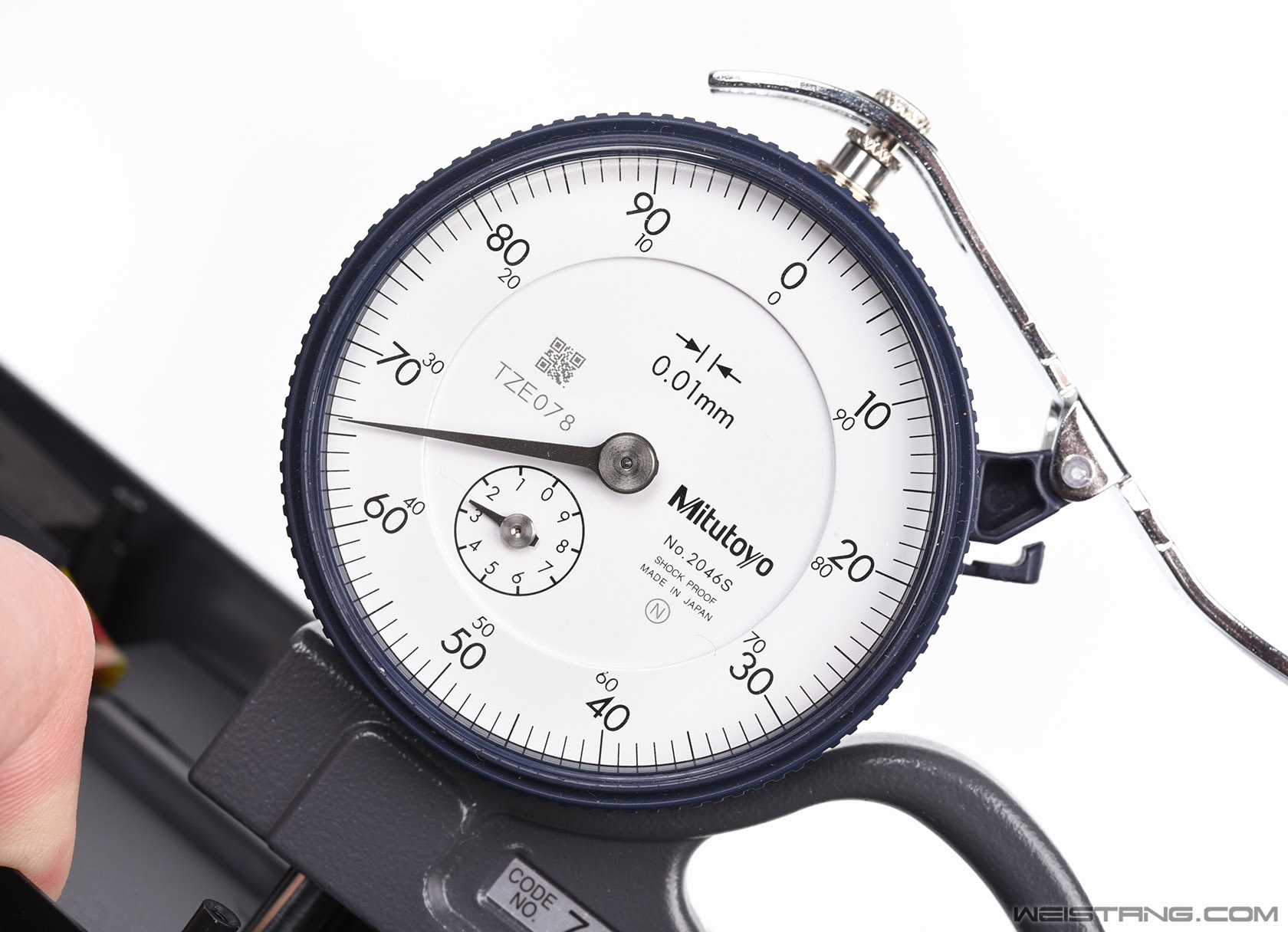

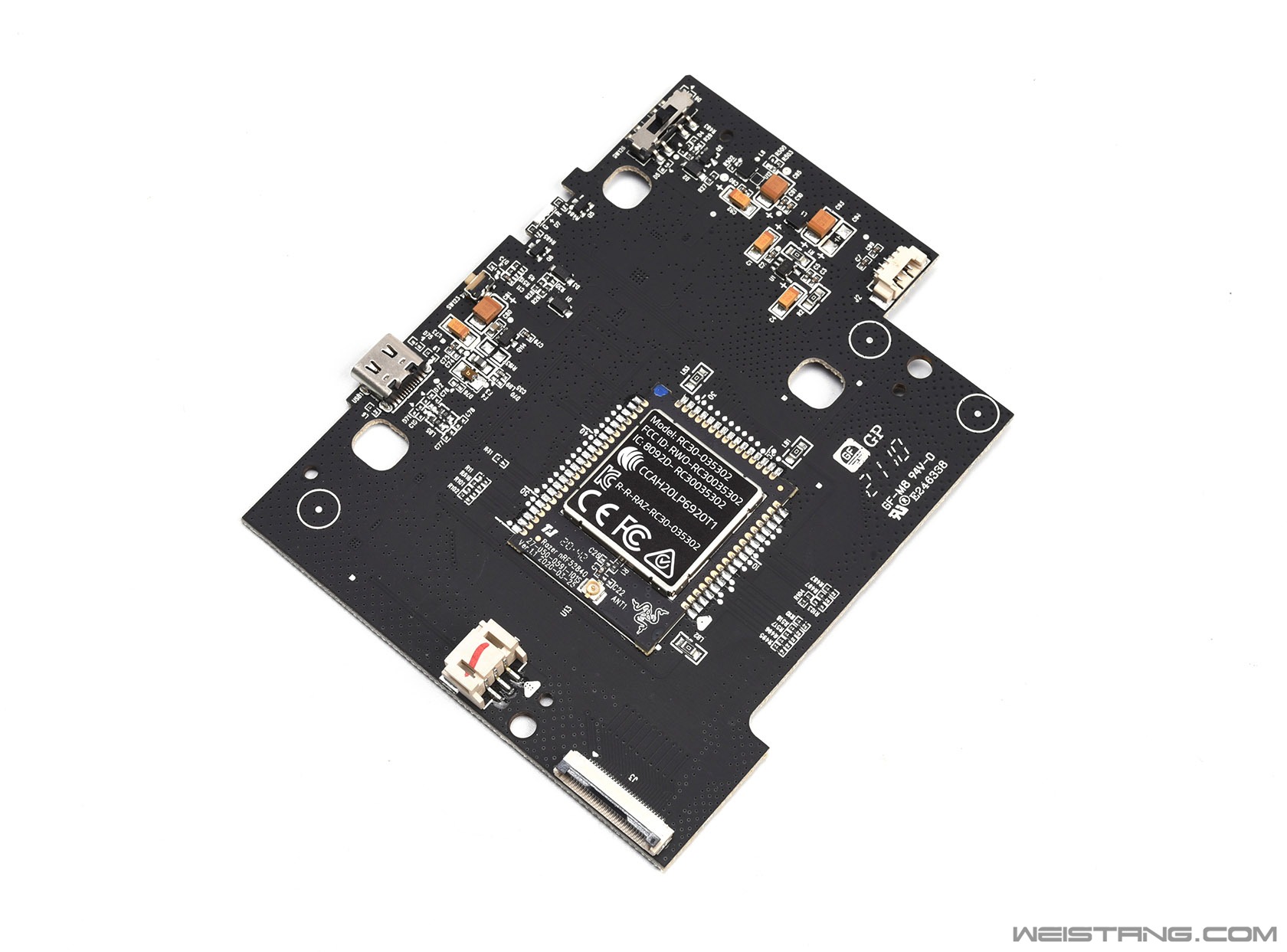

键盘拆解很容易,上壳轴体之间总共13颗螺丝,拧下后就可以直接分开外壳,注意排线,黑寡妇蜘蛛V3迷你版内部用了双PCB结构,这样做是特别为了更方便优化布线,HyperSpeed无线技术提供了更可靠的信号传输和低延迟,标称比普通无线方案约有25%的延迟降低,目前来看这一点对于无线游戏外设来说要比更高的回报率来的有意义,这也是雷蛇未来无线游戏外设的发展方向。 拆解 底壳前部中央是延伸出来的独立天线 底壳厚度约为2.66mm 哑光纤维化防潮处理的PCB Razer订制的RGB LED驱动IC 轴体焊点与贴片RGB LED特写 无线射频电路与接口所在的PCB 右侧是4200mAh容量的锂聚合物电池 底层PCB特写 底层PCB特写 正面是给电池充电的电源管理电路,背面是无线射频电路部分,并且为了优化尺寸使用了不少贴片金属聚合物电容,可靠性和稳定性更出色。 德仪BQ24606电源管理芯片 用来负责控制给电池充电的芯片 这颗芯片以前可能见的不多,1.5MHz同步开关频率,在5V2A输入下可达最高92%的充电效率(最高支持3A的充电电流),支持3.9v~13.5v宽泛电压输入,充电状态下仅有58μA的电流纹波,所以黑寡妇蜘蛛V3迷你大家更可以用手边的5V2A以上的适配器来实现更高效的充电过程。 终于来了 Razer订制的nRF52840无线射频电路模块 nRF52840大家应该都知道,目前高阶无线游戏外设非常青睐的方案,功耗低同时信号稳定,作为主控了来说性能也足够强大,这次雷蛇采用的也是nRF52840方案来负责2.4G和蓝牙5.0无线射频控制,不同的是这次采用了全新订制版的模块化方案,包括辅助电路方面全都封装在了屏蔽金属外罩内,这样为的是更好的抗干扰能力,这应该也是Razer HyperSpeed技术的硬件支撑,通过外接天线来发射和接受信号,这个设计绝对要给个好评。 |
