拆解(二)

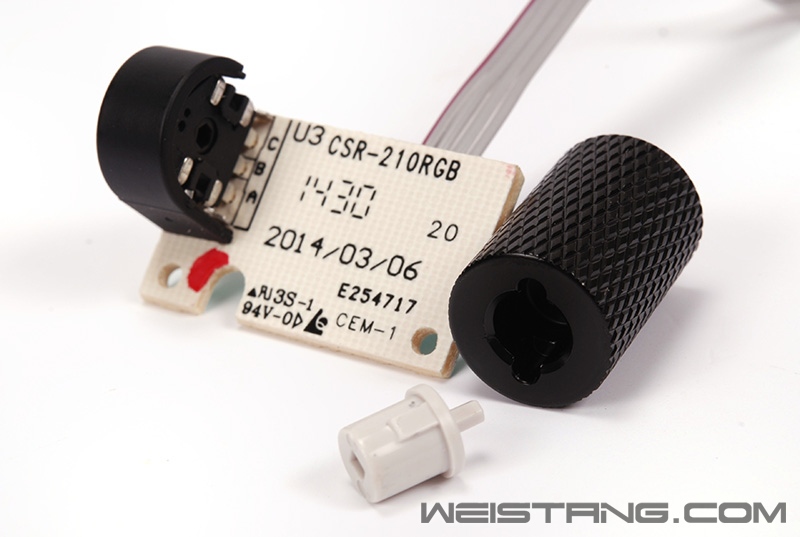

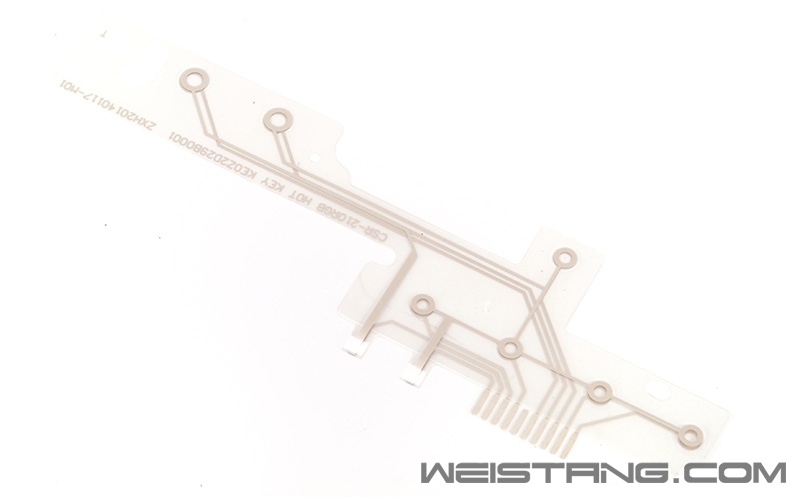

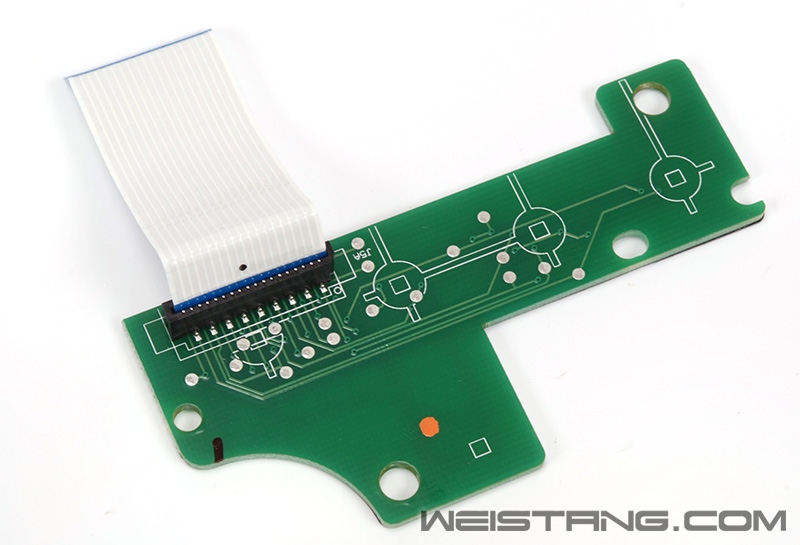

这个多媒体按键部分的排线大家能看出来一共有四条,其中左上角的是滚轮的四针信号线,另外两条蓝色头的排线是纯RGB LED的灯控线,一共是7颗RGB led,排线就用了两条这么宽的线,可见RGB led对pcb布线要求是比较高的。 多媒体按键部分的PCB bios切换开关以及灯孔按键和win锁按键的pcb 正面 多媒体按键PCB部分 正面 多媒体按键的薄膜排线 薄膜排线金手指跟K70 RGB主PCB的金手指是压接的方式连接,直接靠键盘底壳的模具来压接,这个设计从K70时代就有了,对键盘模具要求比较高,当然如果拆开外壳再装回去后有很大几率出现接触不上的情况,反正我是拆装了不下10次最后通过双面泡沫胶给固定住的。 滚轮部分的编码器部分 金属滚轮特写 多媒体按键特写 这个按键掉了不要紧 安装是有反正的 所以不用担心装反 |
