拆解(上)

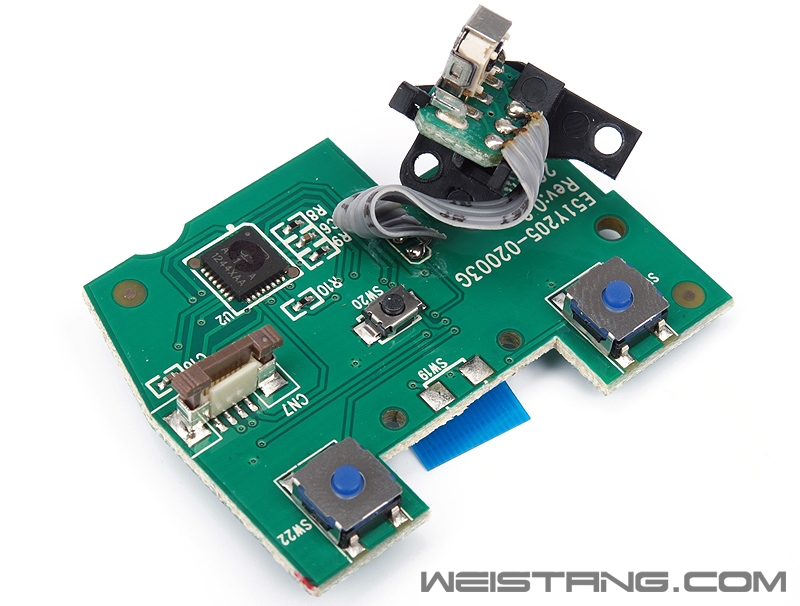

MMO7拆解外壳还是比较容易的,不容易的地方是拆底层的PCB,MMO7是双层PCB通过插接排线连接。底部一共有三颗螺丝,这里不给标示了,非常醒目,拧下后既可以分开顶壳,注意顶壳要先翘起后部,然后想后面拽,不要直接向上撬。 打开顶壳后可以看到顶部的PCB和底部PCB的微动部分 注意上图的排线座,拆排线的时候不要用蛮力拔,要先把排线座的灰色部分拉上来既可以松开排线了。 看不清型号 应该是一颗存储profile参数的芯片 拇指处的横向滚轮对应的编码器 这排线的焊接让我无法直视 顶部PCB 还有对应的三个贴片微动 拆下上层PCB后的MMO7 滚轮这个角度看塑料质感太强了 右侧面的那个profile shift按钮 做工也就那样吧
|
