PCB

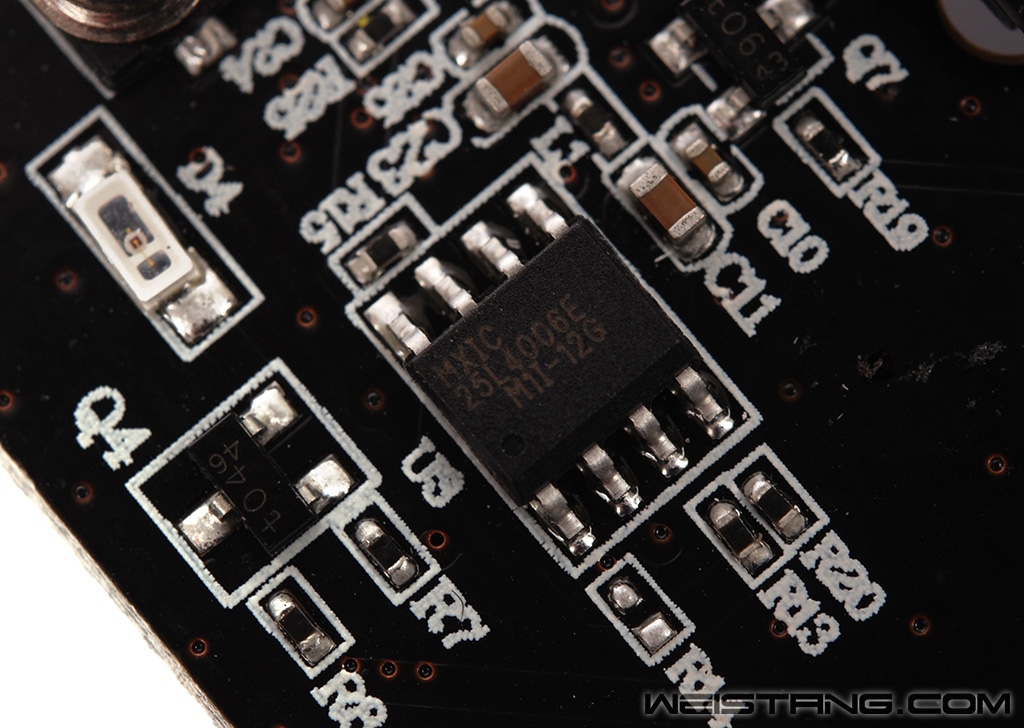

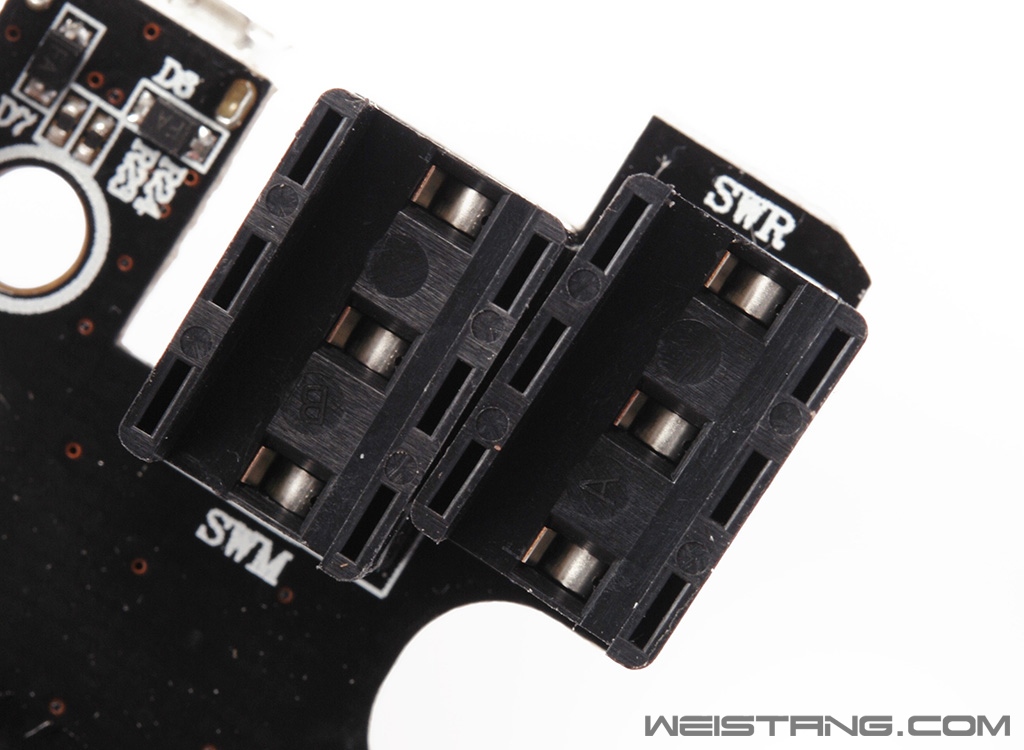

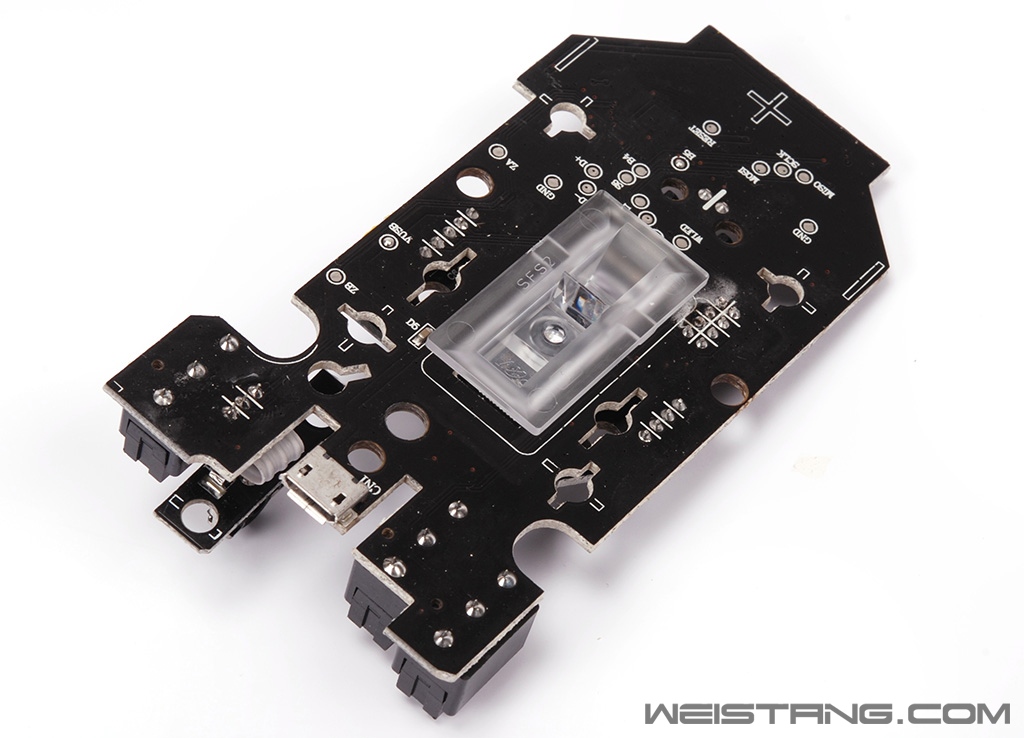

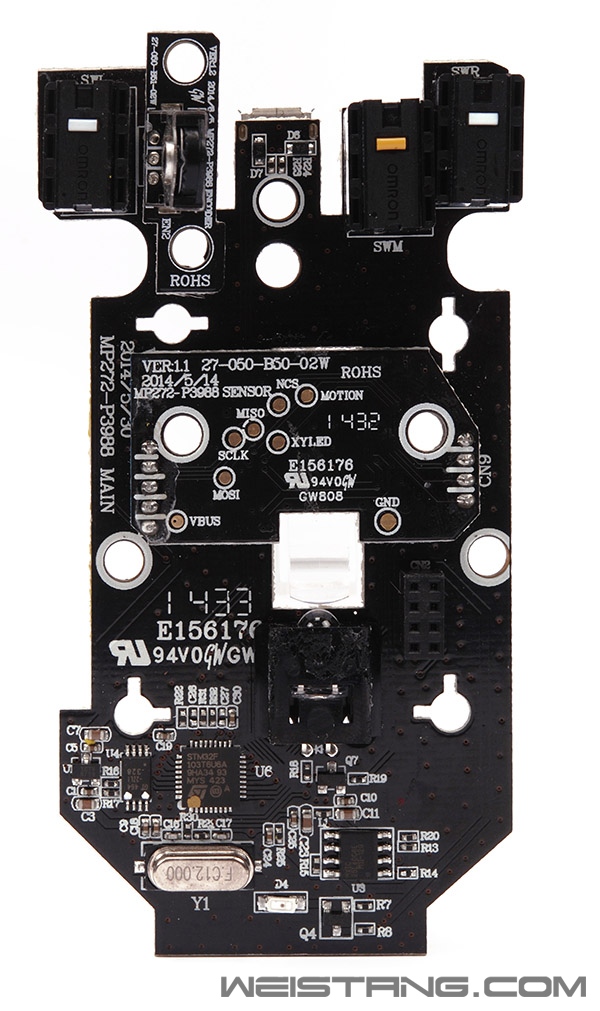

再来看一下ROG GLADIUS的PCB部分,准确说是三层PCB,左右键以及中间的微动都在主PCB上,另外一点非常值得肯定的就是GLADIUS的滚轮编码器采用了独立的PCB然后固定在底盘的螺丝柱上的。 PCB 正面 PCB 背面 焊盘尺寸不算大也不算小,当然这个焊盘都是微动插座的焊盘,更换微动是不需要动烙铁的,这一点也是为鼠标减轻了不少的负担,背面对应排线有飞线点,方便今后的维修。 正面特写 GLADIUS的光学引擎是跟蝰蛇2013一样的S3988,可以说是目前光学定位引擎中最顶级的了。PCB的开孔很多,底壳的螺丝柱都是从此穿过,固定绝对牢固。 意法半导体的STM32F103T6主控芯片 主控架构为ARM Cortex M3,主频为72MHz,Flash容量为32KB,SRAM为6KB。 可烧录存储器 固件应该就存放在这里 ALPS 8mm的编码器 其中Roccat采用这种短编码器+固定子PCB的做法很多,这也是为了避免使用过高的微动而出现长时间使用后编码器偏移的情况。 可更换微动插座 微动插座的三个引脚座都是金属弹片挤压式固定的,一般的微动插进去后牢固度还可以,至少反过来不会掉下去,然后两个手指也可以比较容易的取下微动,两边有固定的塑料挡片,所以微动插进去后的稳定性是完全没有问题的,至于拔插寿命,我想说拔插个几千次肯定是没问题的。 微动插座特写 左右键微动都是7N(20M)、中键是D2FC-3M 标配的微动还是很有诚意的,20M和D2FC-3M,别忘了还附赠了两颗D2F-01F,而GLASDIUS可以很好地还原微动的手感,7N(20M)会有些偏软,所以这里还是建议大家更换20MOF这类微动。 |
