PCB

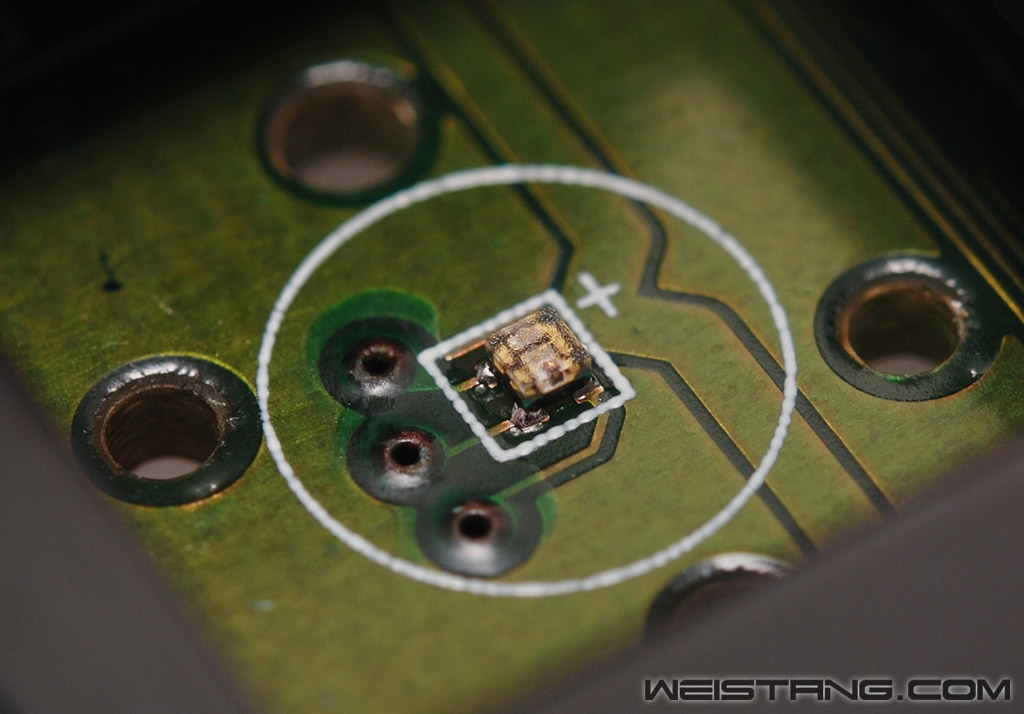

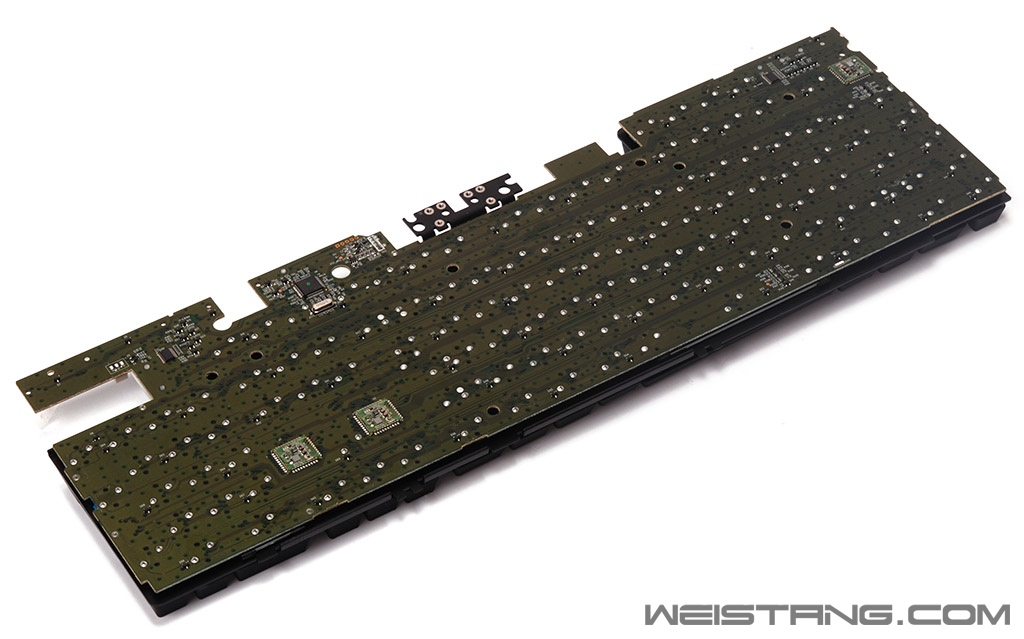

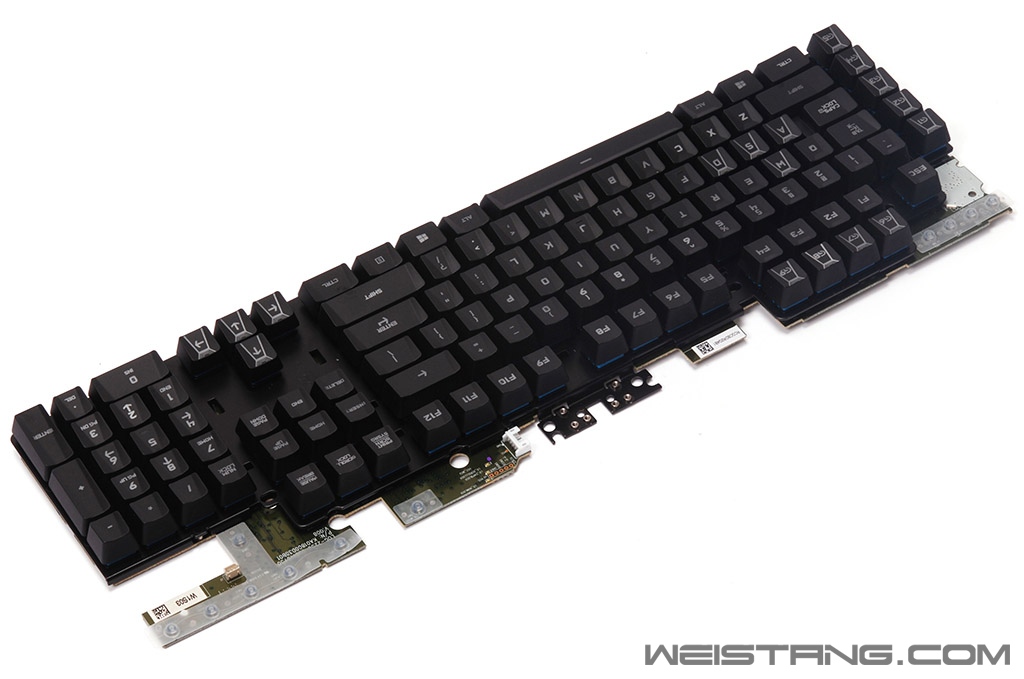

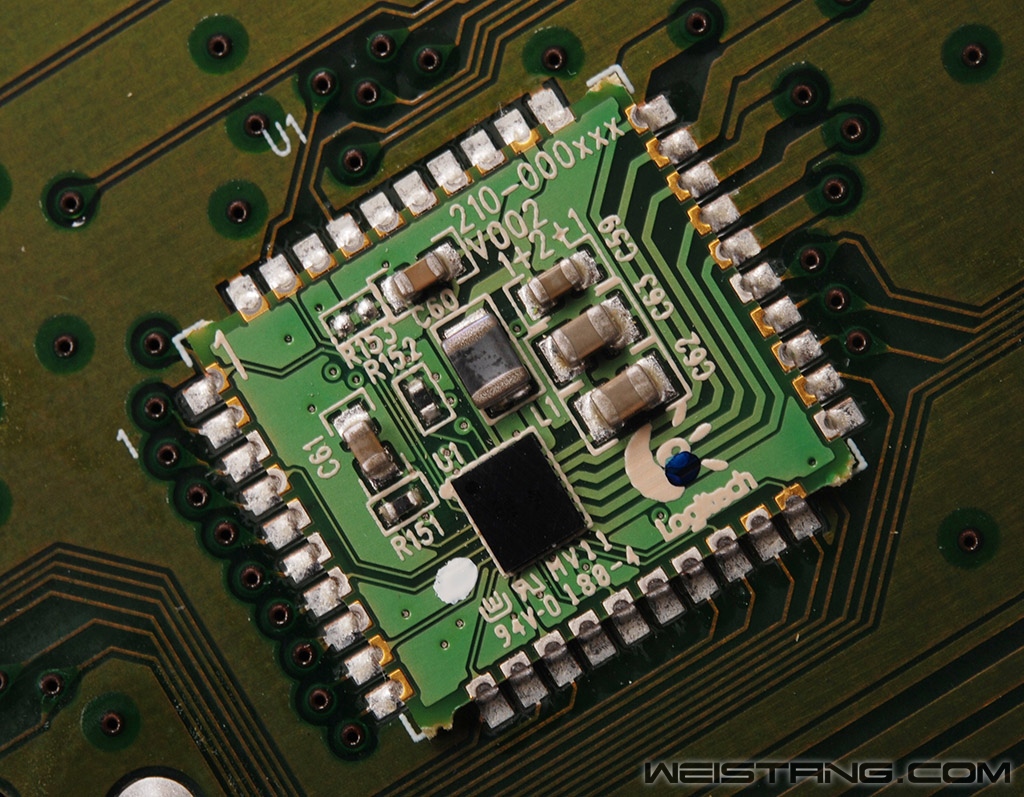

G910的背光技术可以说是目前所有的机械键盘中最为优秀的,有一部分的优势是通过omron轴体来实现的,另外的就是优秀的PCB电路来实现的,同时更为简洁操作的驱动控制界面也算在内。 拆解下来的PCB与轴体部分 G910是有全覆盖钢板设计的,钢板质量也是没的说,这一点从下面跟Arx托架固定部分的设计就能看出来,螺丝孔位精度很高。 钢板顶端固定Arx托架机构的部分特写 PCB特写 墨绿色的PCB走线非常的工整,PCB是双层的设计,对应每个按键轴的贴片led都在PCB的另外一面,而控制器以及led驱动电路部分都在PCB的背面,所以我们可以在PCB的背面看到大量的过孔,毕竟RGB LED本身布线难度就比传统的双脚发光二极管高了很多。 PCB 正面 PCB顶部上有一颗键盘的主控,在PCB上还有三组RGB LED驱动电路部分,这部分电路是单独的子PCB形式存在的,同时还有两组触发器电路,这部分电路也是用来实现背光联动效果的电路。 意法半导体的STM32L100主控 跟许多鼠标的主控方案没什么区别 8路D型触发器电路 用来实现按键与背光联动转换 RGB Led控制电路 RGB Led控制电路 所有轴都是四角 焊盘的焊锡都是低温焊锡 拆轴非常的容易 在对应轴体正中央位置的mini RGB led贴片 |
