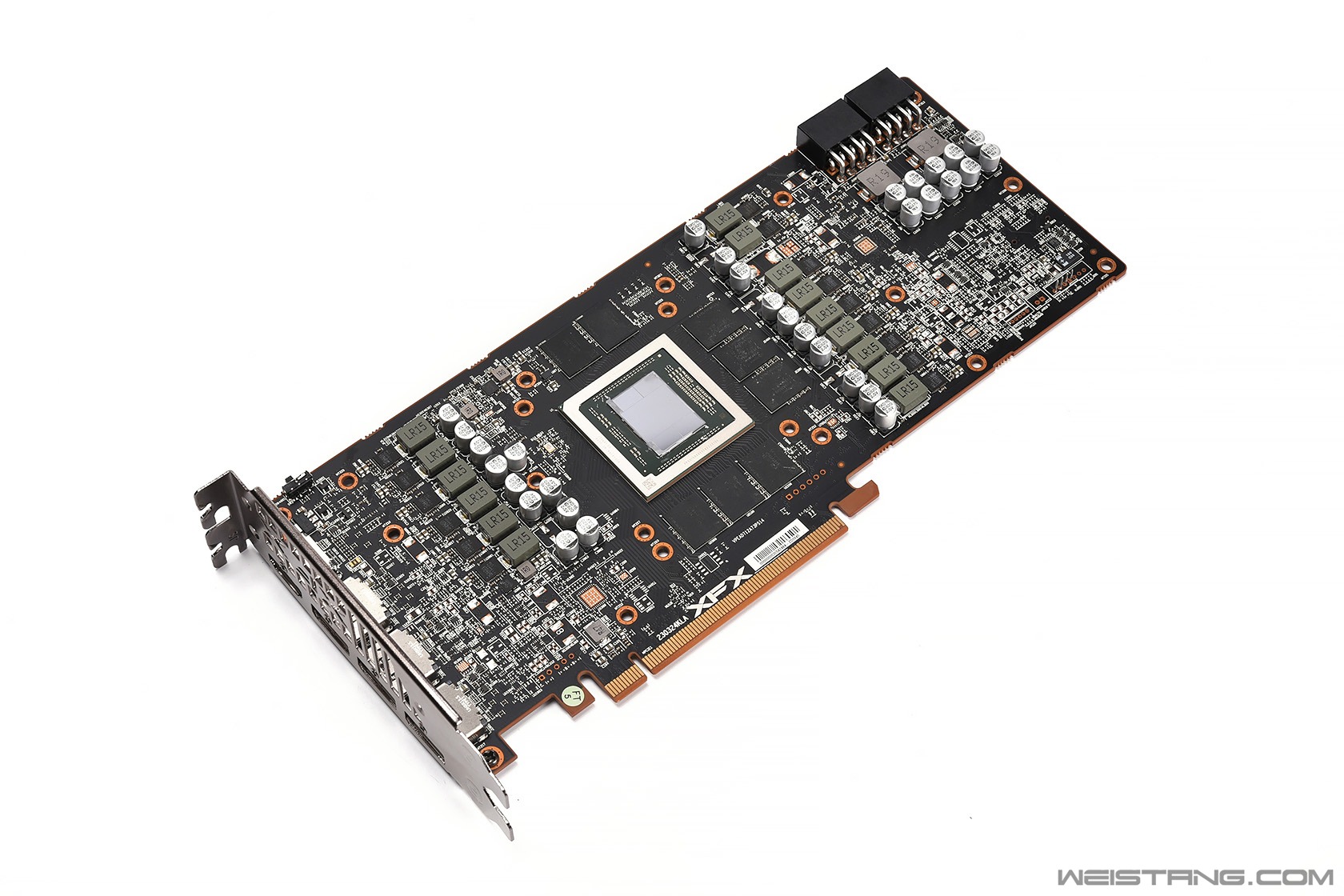

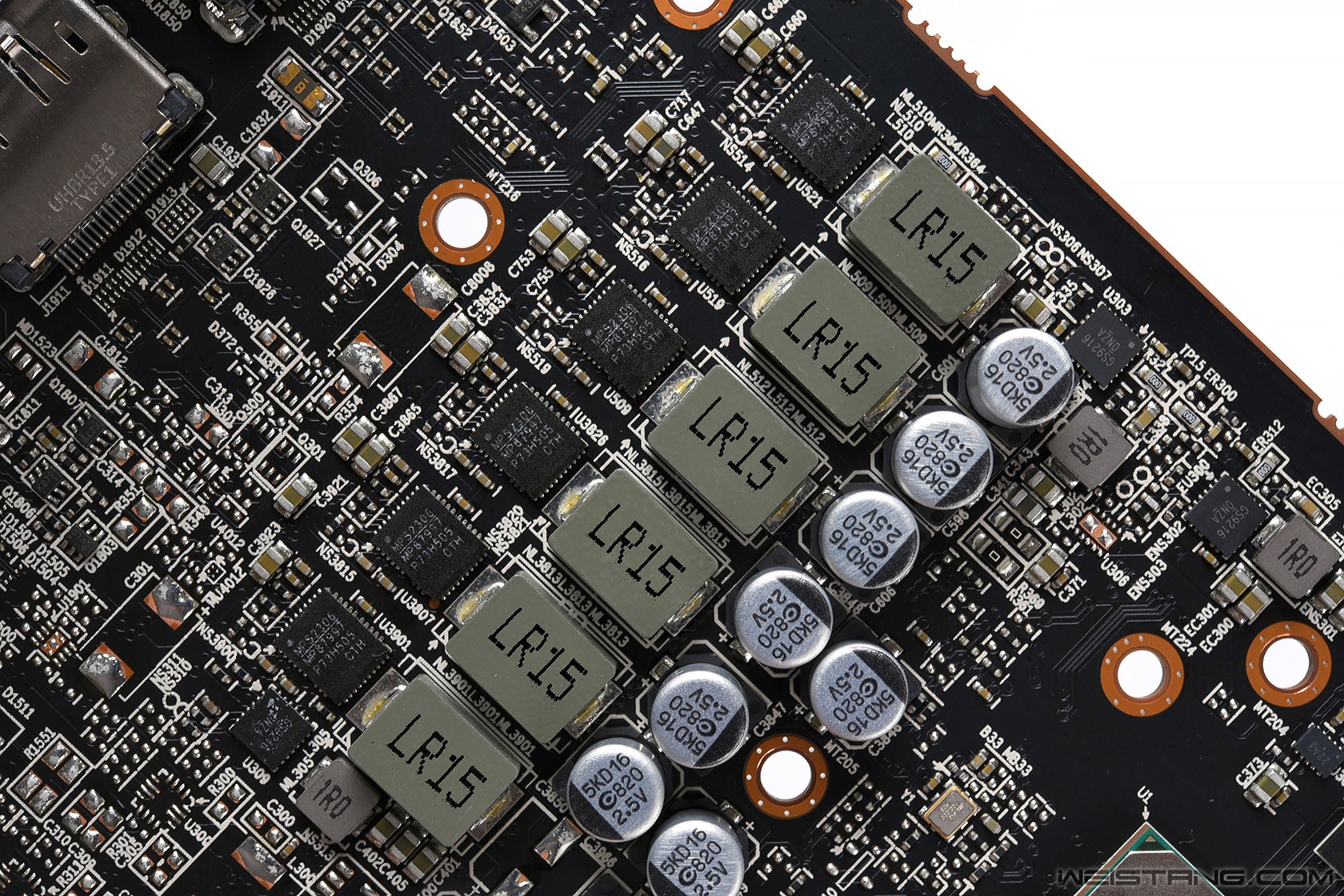

讯景显卡的PCB生产标准与做工方面在与竞品比较中一直处于优势。 ![]() PCB正面 ![]() PCB背面 ![]() PCB正面 显卡一共采用了15相供电,为了满足供电需求采用了3个PWM主控的方案,8颗三星的GDDR6显存围绕着核心。 ![]() Navi32核心 中间GCD是5nm工艺制成,两边四颗6nm制成的MCD整合了包括无限缓存与每个64bit的显存控制器。 ![]() 供电模组特写 ![]() 供电模组特写 ![]() MPS2251主控 ![]() MPS2251主控 ![]() MPS2251主控 VRM主控显卡一共用了三颗MPS2251,分别负责核心、显存、总线的供电控制,控制精度很高,也是AMD新一代RDNA3.0显卡供电规范要求的方案之一。 ![]() Mosfet采用了MPS2306方案 也是很多7900XT显卡采用的方案 ![]() 三星GDDR6原装显存颗粒 |
