拆解

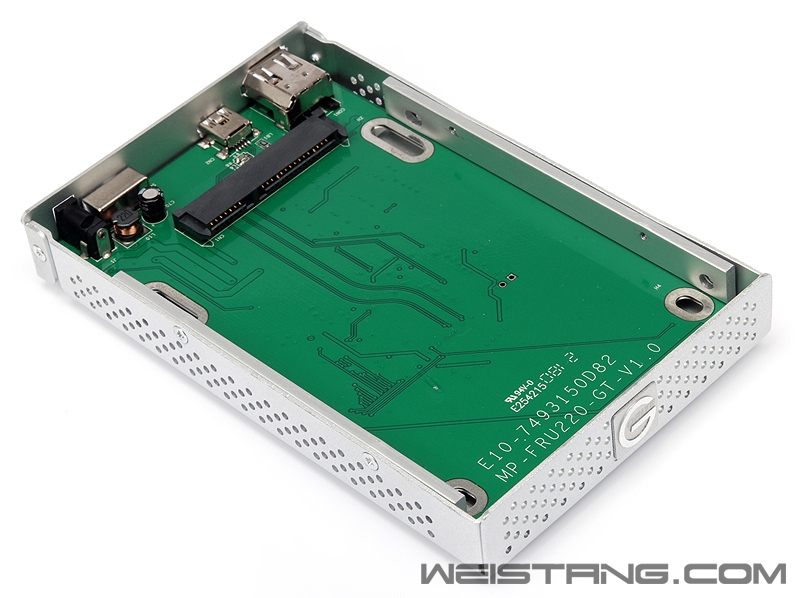

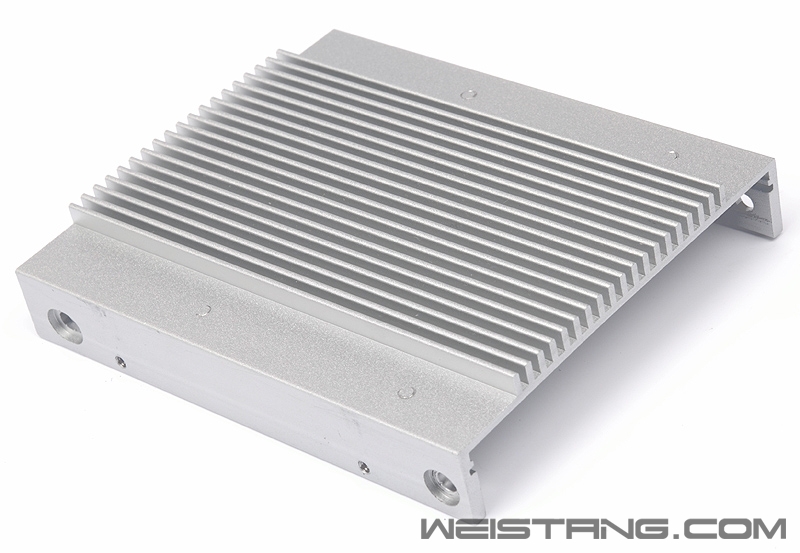

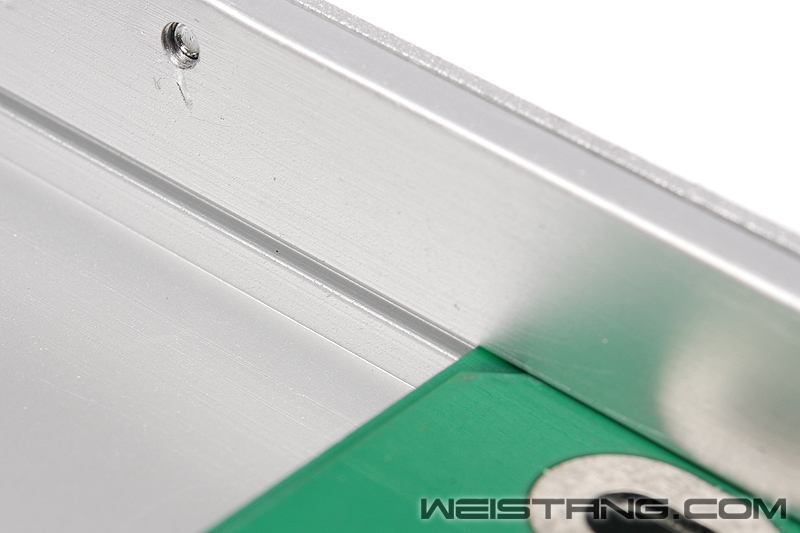

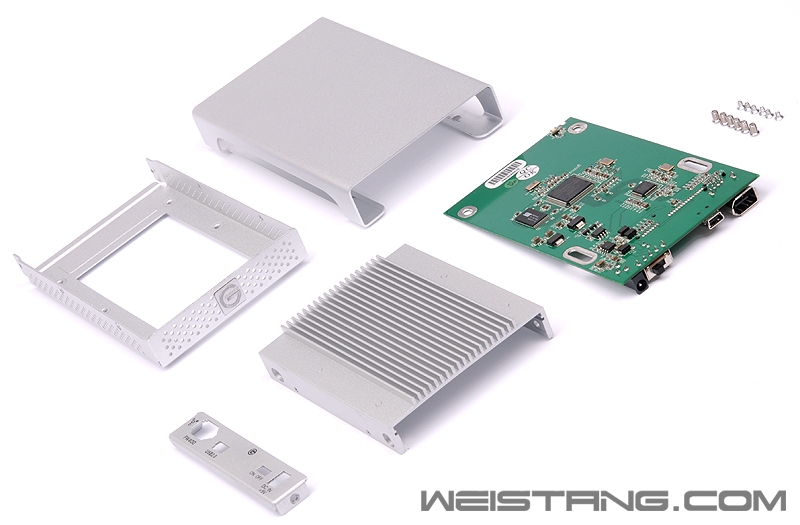

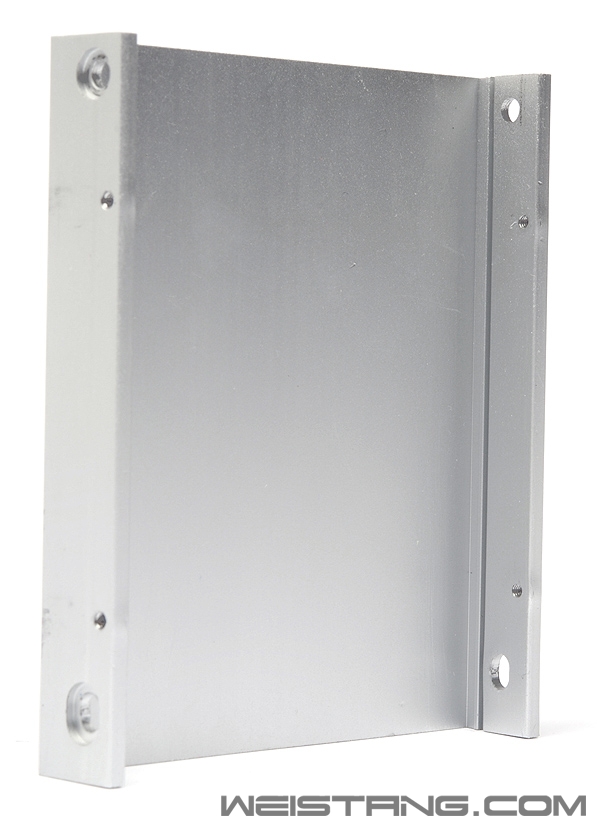

拧下底部的六颗螺丝即可分开金属外套和硬盘盒主体 全尺寸的PCB 我要说如果真是苹果风,那么PCB就应该用黑色,然后所有的地线过孔都应该镀金设计。sata接口被固定在了PCB上,拆到这里还不可以安装硬盘呢。 拆下接口挡板 滑出PCB 不得不佩服产品设计师的细节,PCB滑进滑出的过程非常流畅,而一旦滑到头后PCB也不会晃动,模具精度可见一般。 PCB在散热板内通过滑轨安装 抽出PCB后再拧下四颗螺丝即可拆下散热板。 散热板 散热板的散热片部分 硬盘安装也要用螺丝固定在散热板上,而如果这样的话,PCB上的硬盘螺丝甚至可以选择不上。 拆解全家福
|
