G-Drive mini 硬盘盒拆解

2014-1-17 01:39| 发布者: 大胖鸟| 查看: 19161| 评论: 11|来自: www.weistang.com

摘要: G-Technology一直为苹果电脑用户提供第三方外置存储方案,除了传统的移动硬盘方案,还提供了多种外置硬盘驱动器方案,包括顶级的Thunderbolt雷电接口的外置盘阵产品,以及小到仅支持2.5寸硬盘的mini外置硬盘驱动器,
PCB


       PCB是整张覆铜,正面仅仅在接口部分又有LC滤波电路,大头在后面呢。

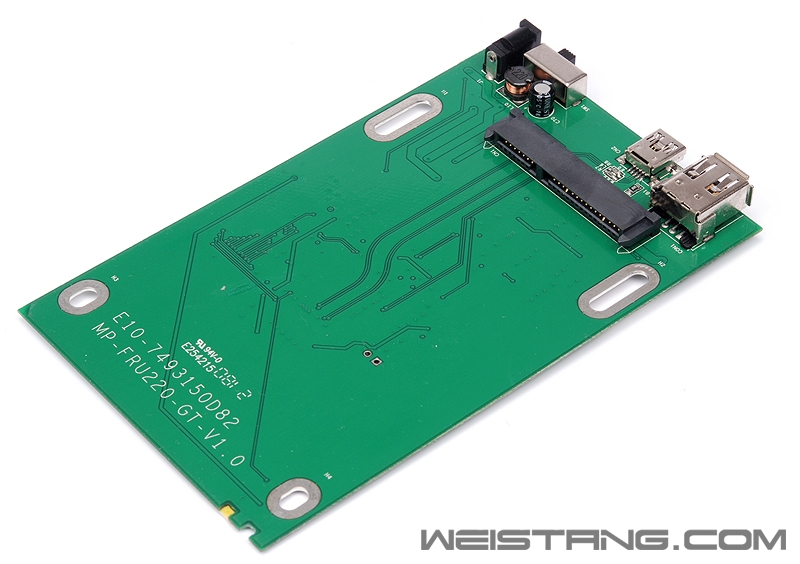

PCB 正面

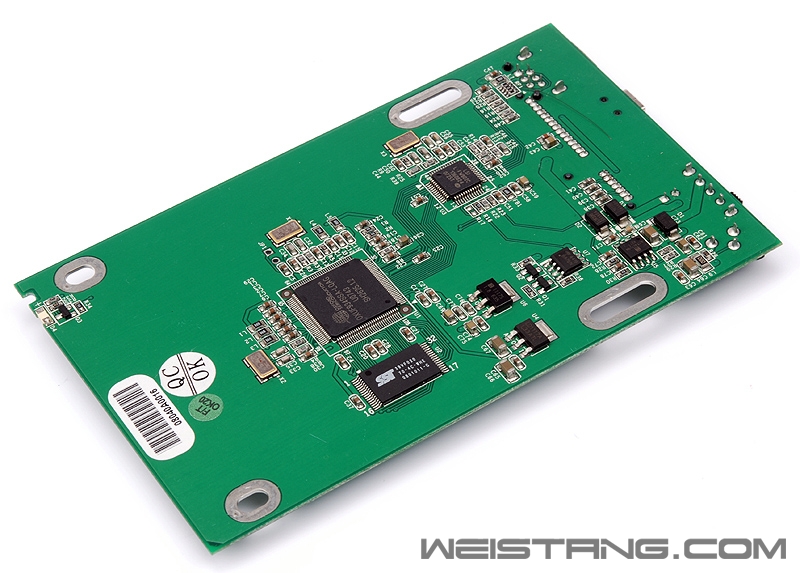

PCB 背面


        看到背面我着实震精了,全贴片元件,对应的三颗有源晶振,MLCC元件配合钽电容可以实现良好的PCB体积占用,但看用料和做工显然是下了功夫的。

背面特写


1394A+USB 2.0 转 SATA 2.0主控


SST 39VF020 2Mb rom芯片


LDO线性供电芯片 5V转1.8V


同样是一颗LDO线性供电芯片 5V转3.3v 由此可见当年不同芯片供电标准不同PCB元件成本也要增加


这货是1394a的线缆收发器 不知道这么翻译对不对 1394a设备并不是单单一个桥接芯片就可以搞定 包括数据传输还需要一颗辅助芯片

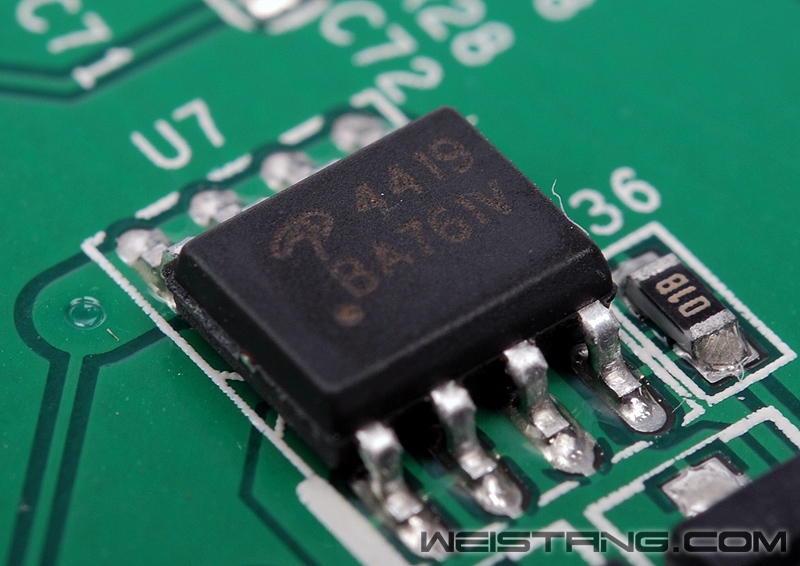

神似P沟道增强型场效应管



ACT 4072SH 是一颗PWM主控芯片 这颗芯片和前面的4419构成了为硬盘提供DC to DC的供电方案
