PCB

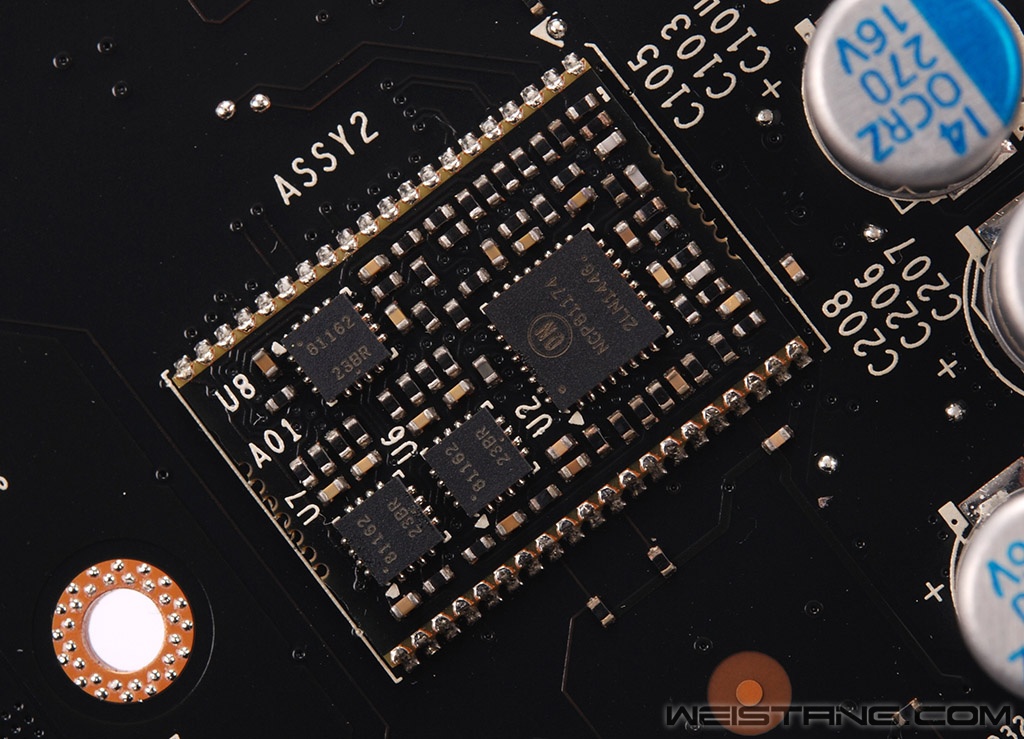

NVIDIA在发布TITAN Z之前与媒体做QA交流的时候有透露过,TITAN X的供电方除了提供更强的电流输出能力以外,在电路静音抑制啸叫方面也有改进,这个我们还要等具体情况来验证! PCB 特写 PCB 正面 安森美NCP81174 PWM主控以及三颗81162实现的6相核心供电

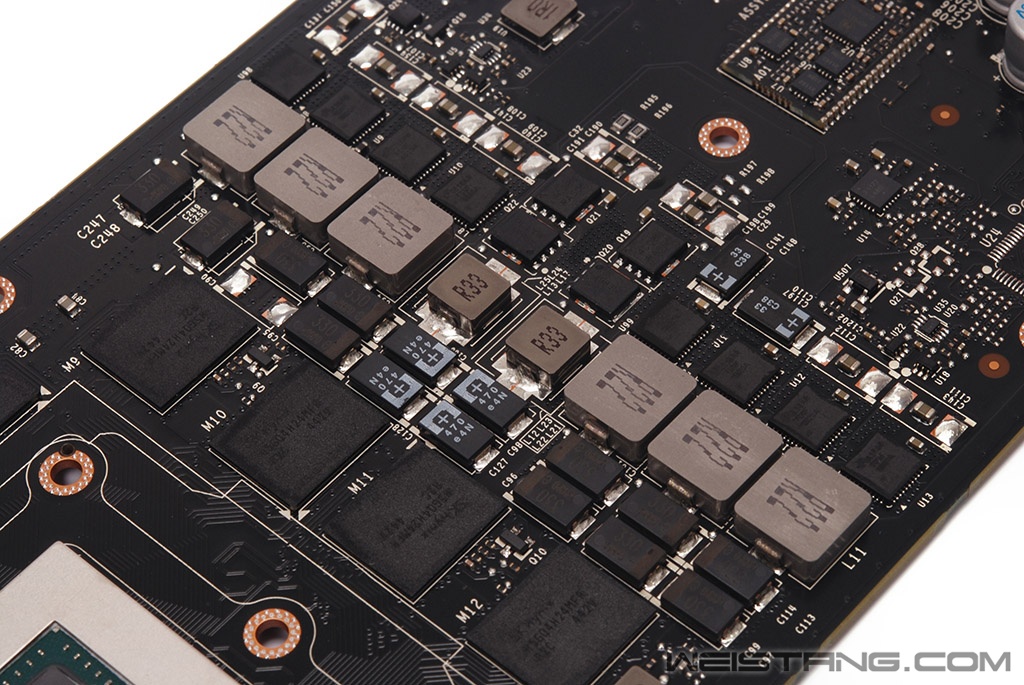

供电特写
TITAN X的供电真的是比GTX980高出了两大截,标准的6+2相数字供电,输出部分用了不少超低ESR的聚合物电容,包括松下的SPCAP和三洋的POSCAP,供电方面的用料可以说是NVIDIA自kepler以来用料最好的一张卡了,前面的单芯titan在供电用料方面都没有这次的TITAN X更完整! 供电特写
整合了driver的mosfet
现代GDDR5显存颗粒 单颗容量512MB GM200核心 也是一次流片成功的方案 看来28nm是真正地成熟了 |
