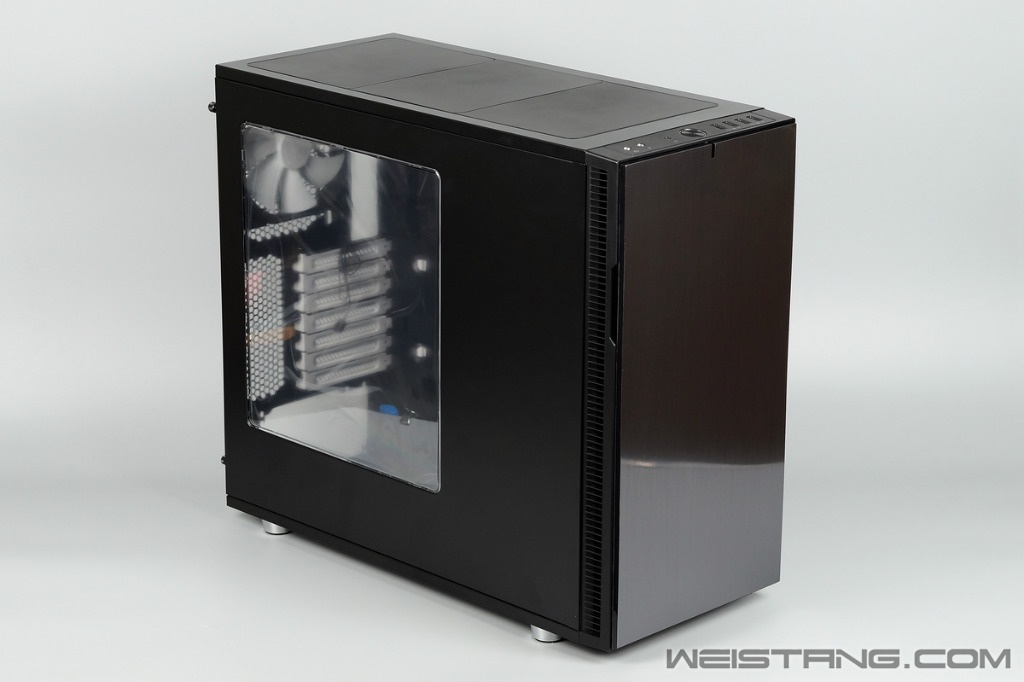

Fractal Design一个来自于北欧瑞典的知名机电品牌，中文名称为佛瑞克托设计，旗下包括机箱、电源、风扇、水冷散热器及相关周边产品。Fractal Design品牌形象比较低调，加上主要定位中高端精品市场，出镜率不是很高，但这并不影响用户群建立起来的良好口碑评价，我去年正好使用过Fractal Design Define R4机箱，给我感觉一是外形简约，不论Define还是其他系列机箱都没有浮夸的外观，二是注重静音，很少有机箱会内置如Fractal Design采用的高密度降噪海绵材料，似乎欧洲用户对噪音要求相当敏感，比如同样来自于欧洲的散热品牌猫头鹰「NOCTUA」也是以静音闻名，三是细节之处体现人性化，拥有模组硬盘架、防尘滤网和风扇调速器等设计。 下面进入Fractal Design R5试用体验正文。原本浅灰色背景布拍出来发现一片惨白，颜色也不够均匀，图片效果比预想的差了一点，各位凑活着看吧。   Define R5外观一览，与Define R4外形极为相似，傻傻分不清楚，依然是一款ATX中塔、下置电源的机箱，全身黑化烤漆，造型简约，棱边笔直，使用亚克力侧窗和开门式前脸稍加修饰，内部风扇和PCI挡板使用白色，适合全黑配色或者黑白搭配的攒机。

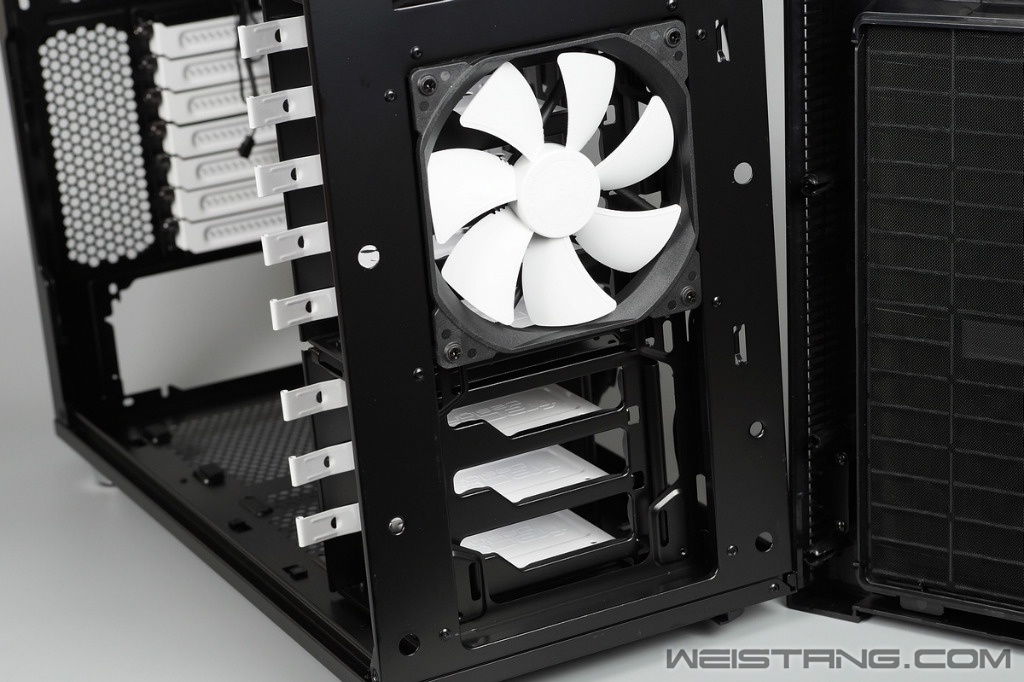

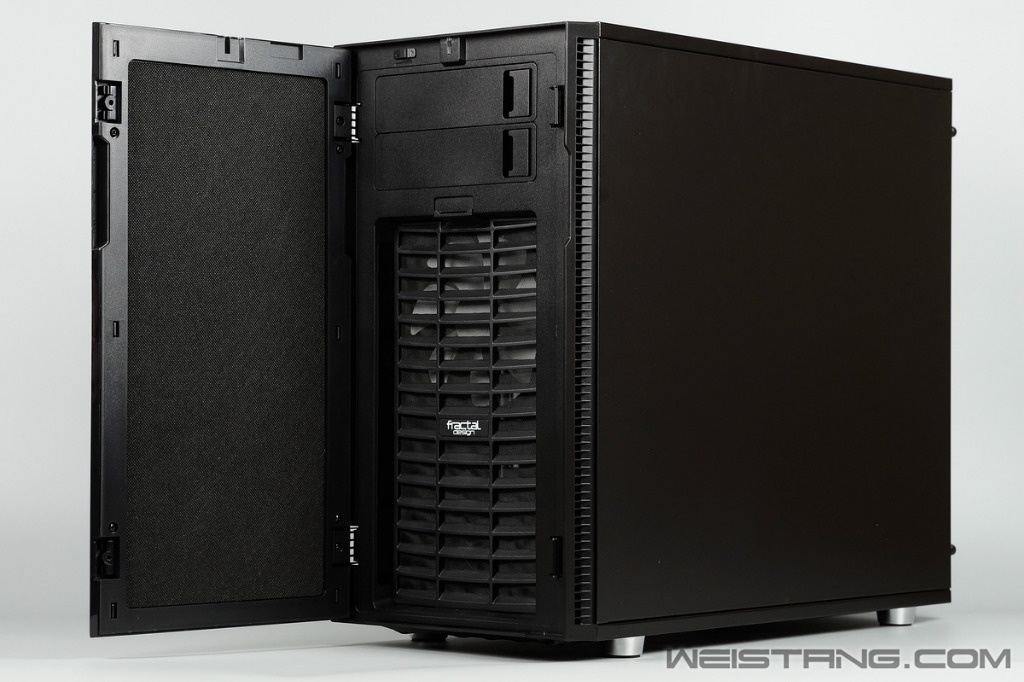

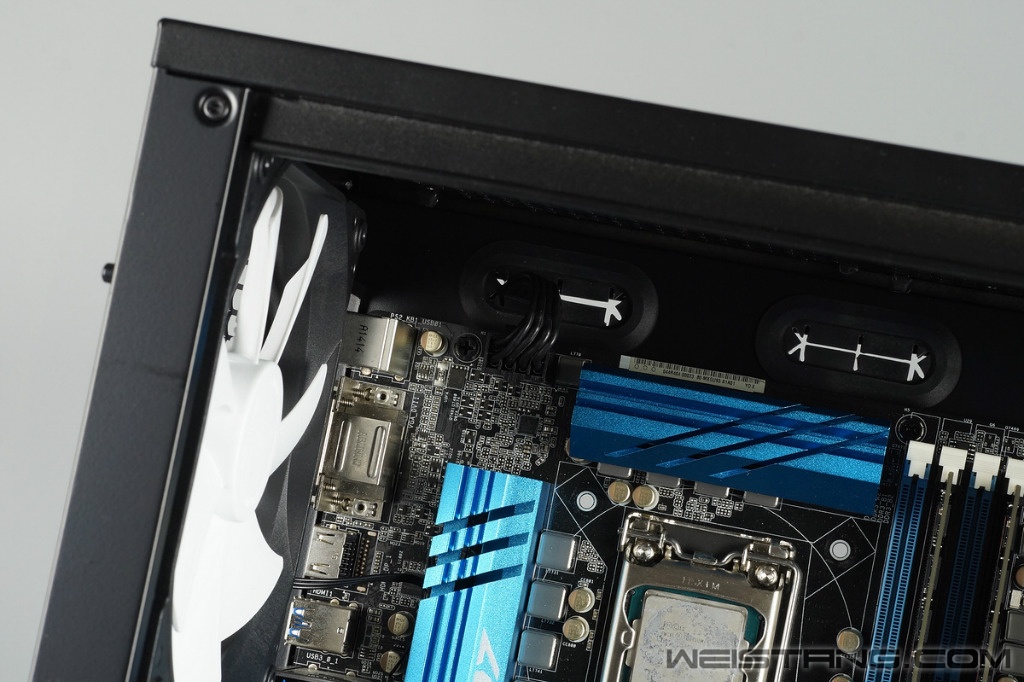

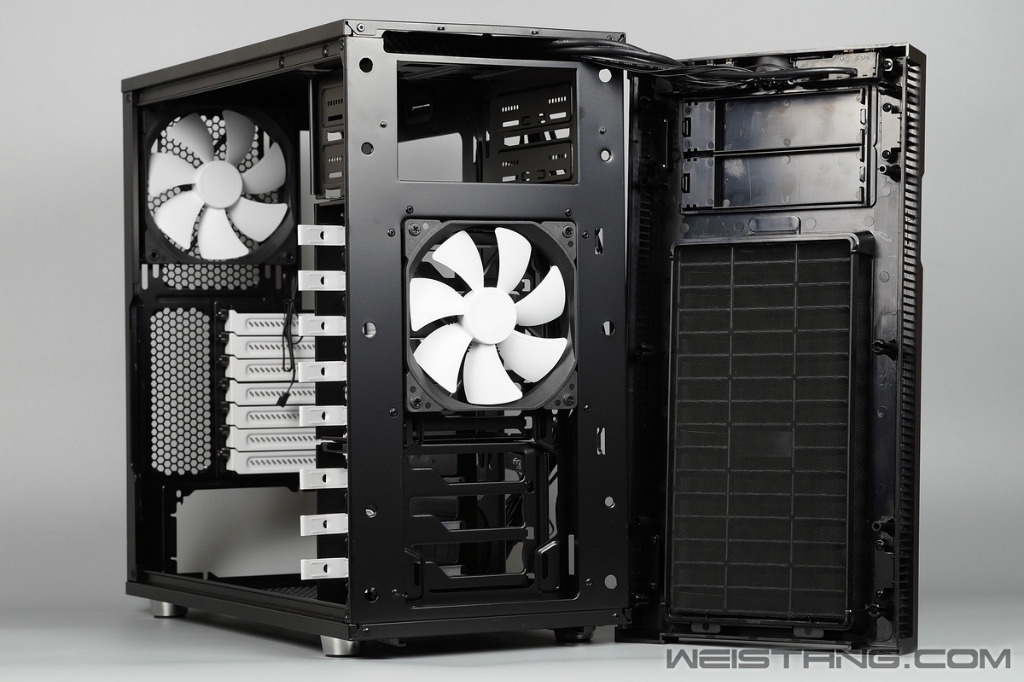

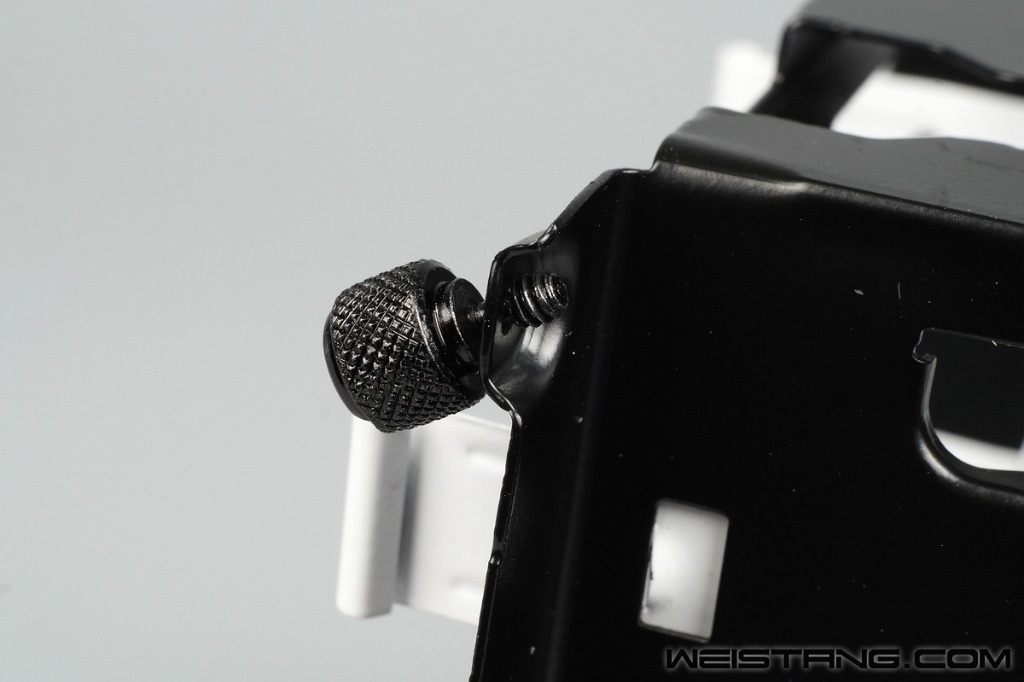

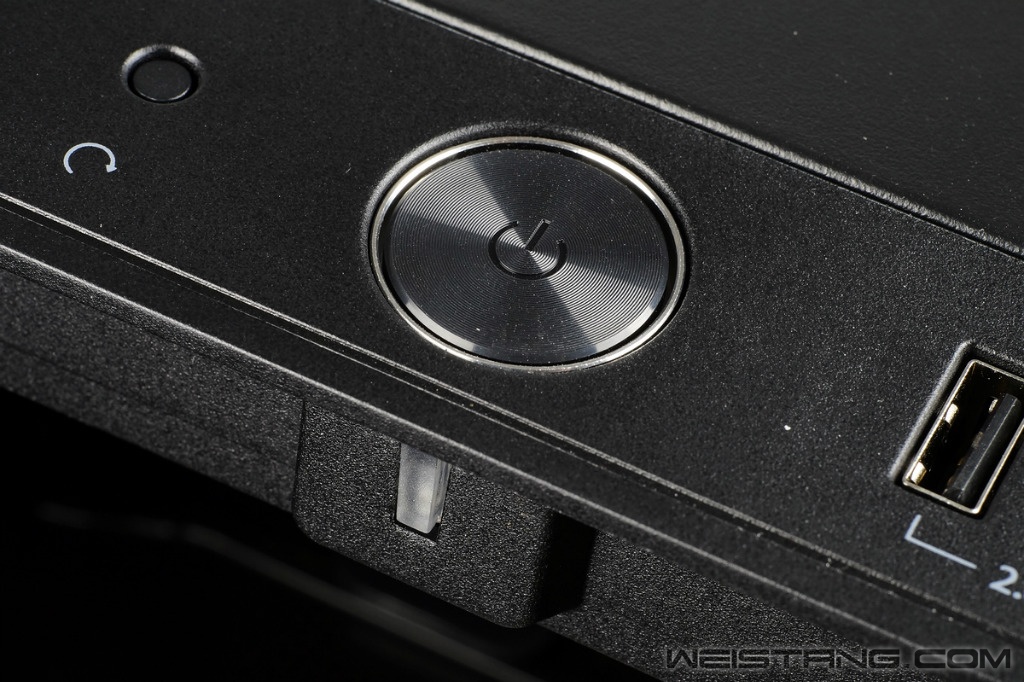

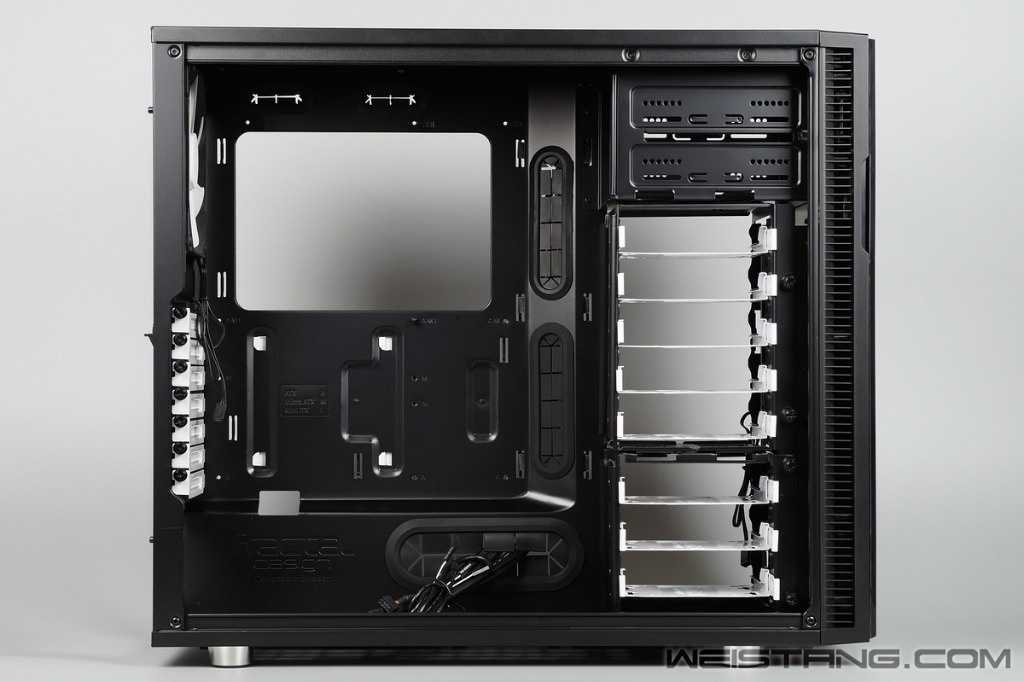

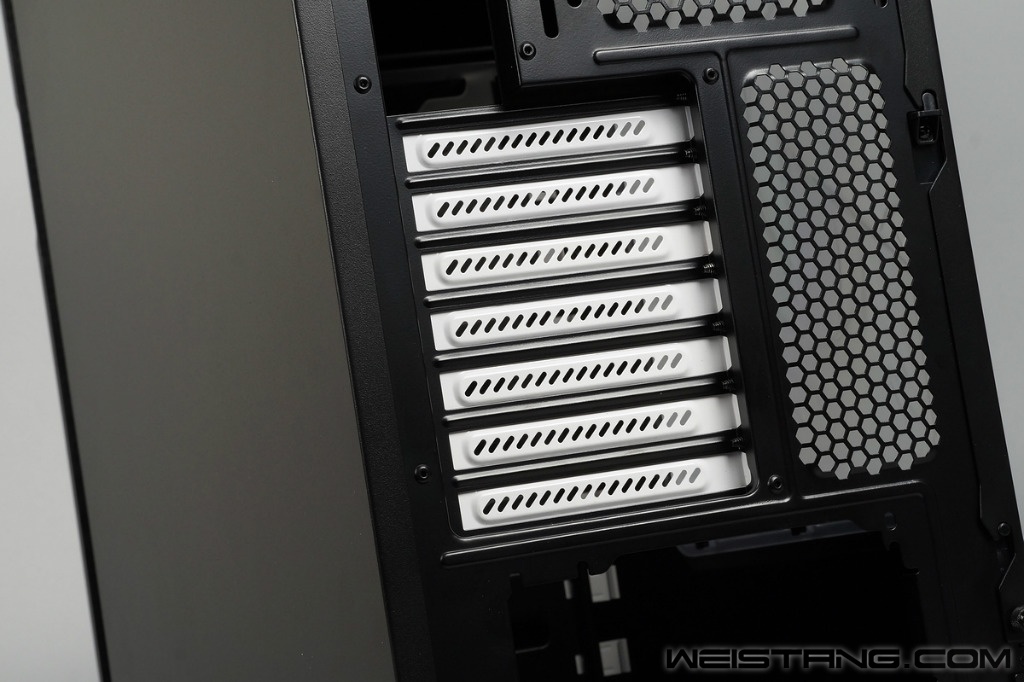

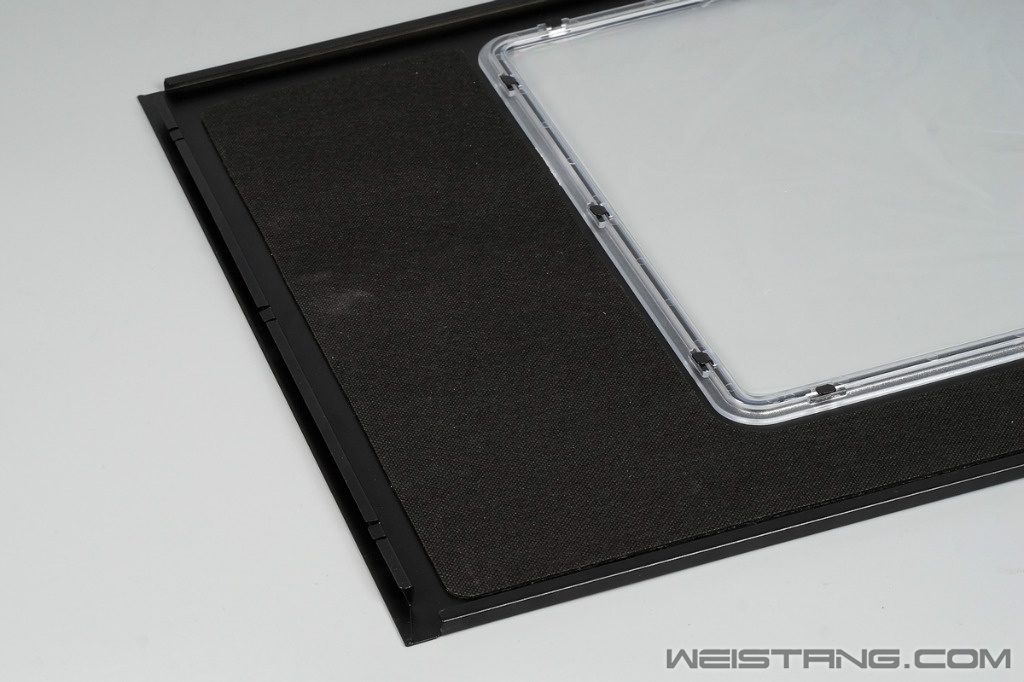

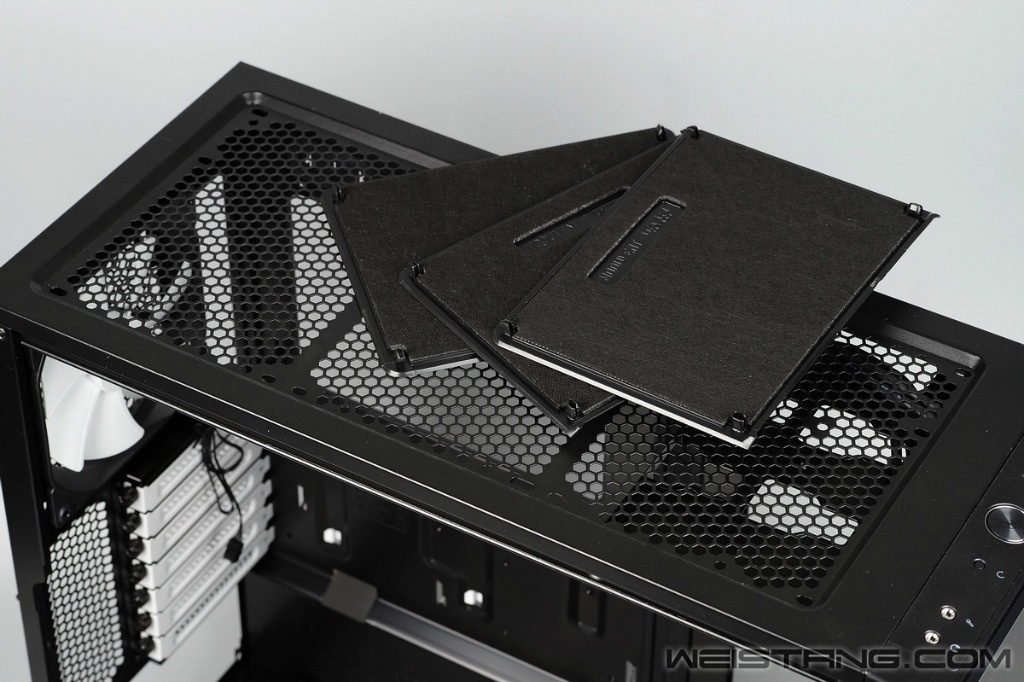

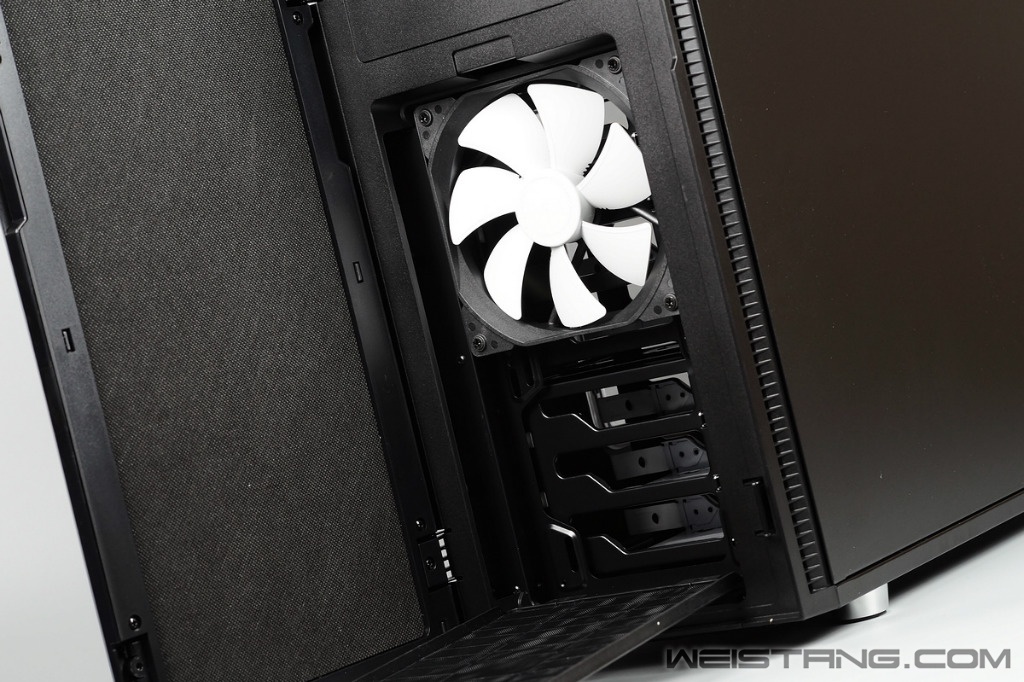

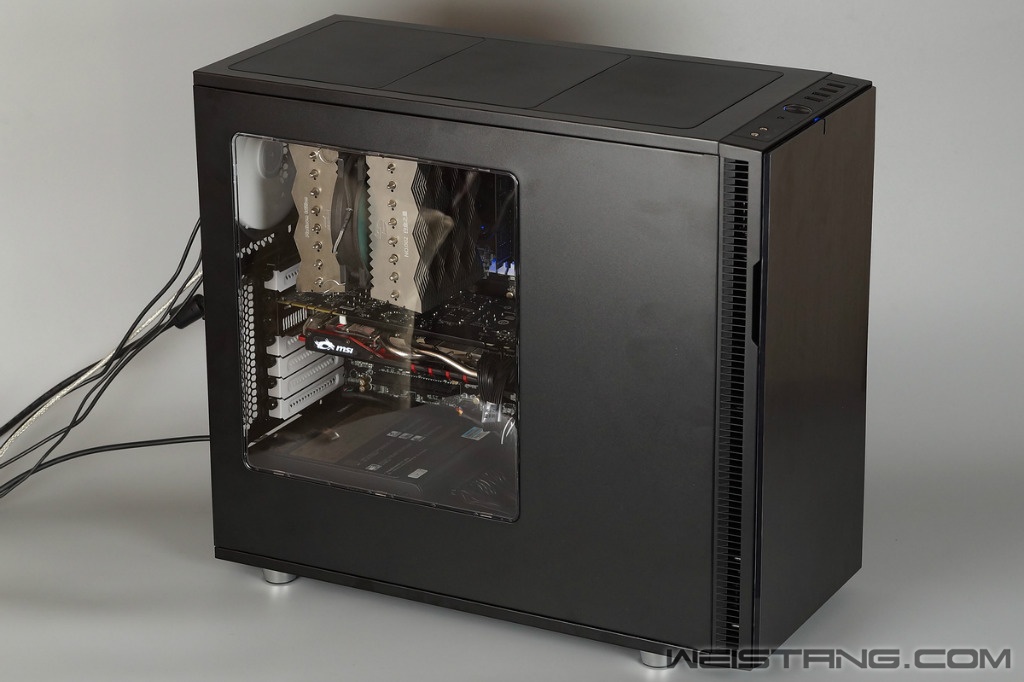

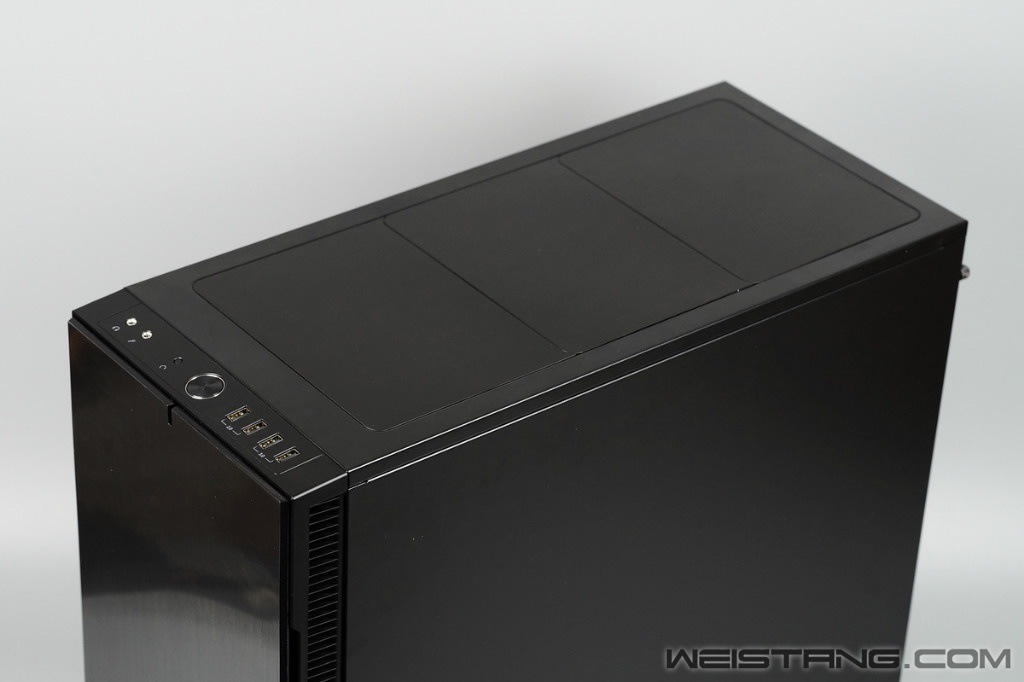

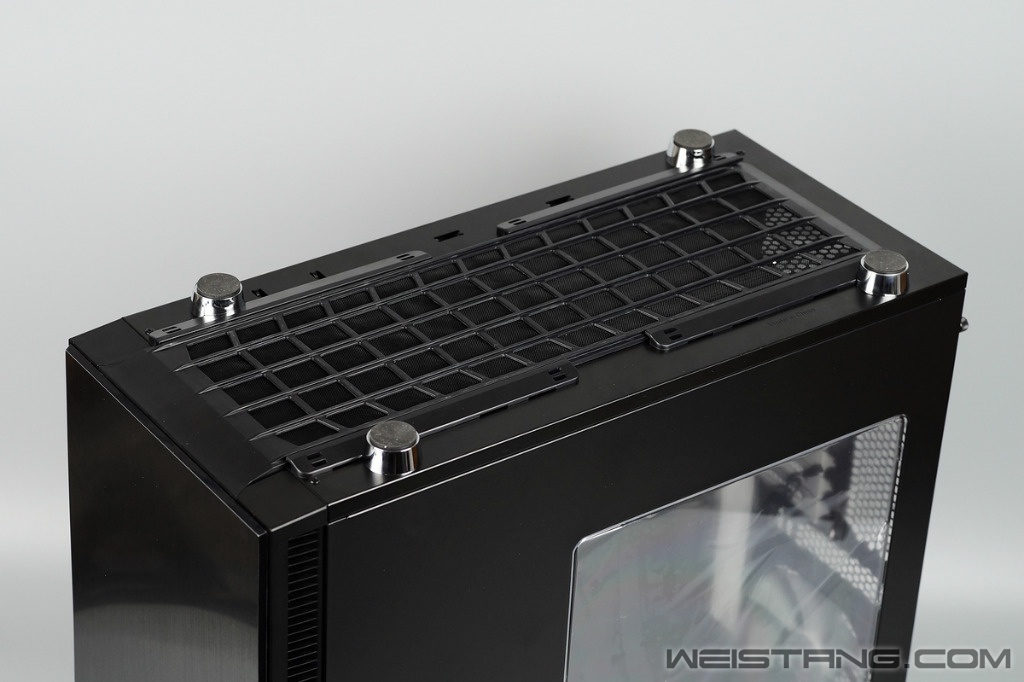

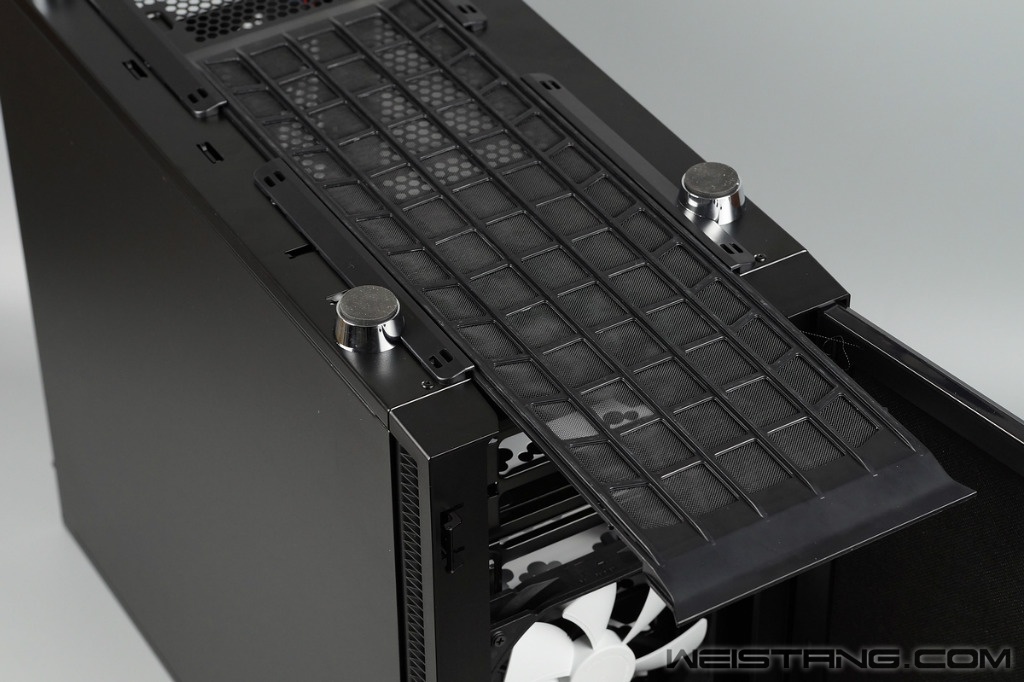

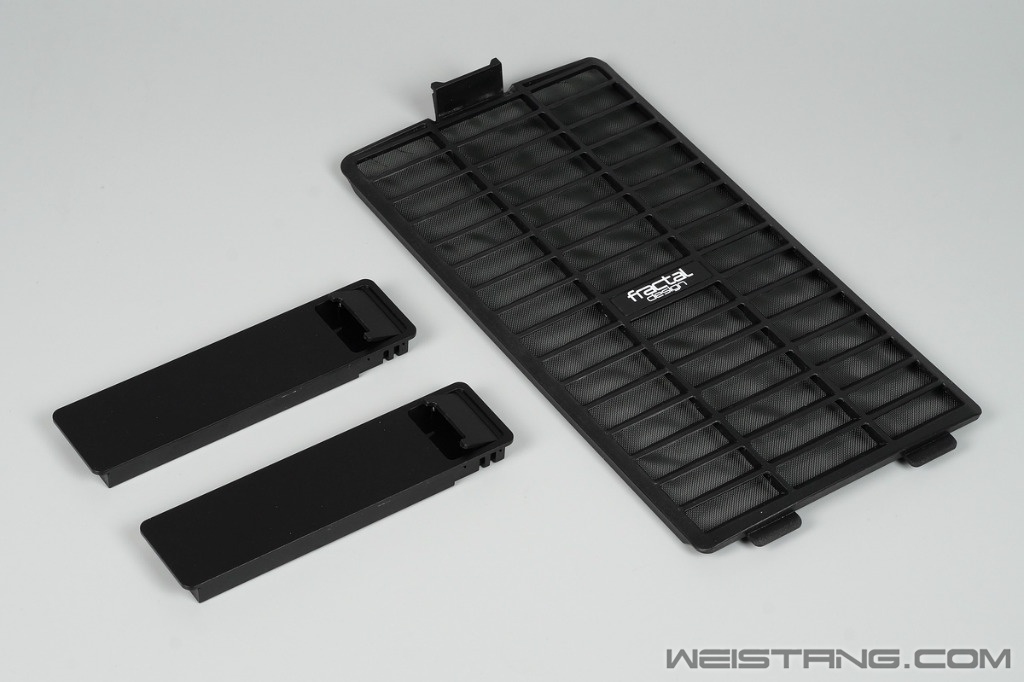

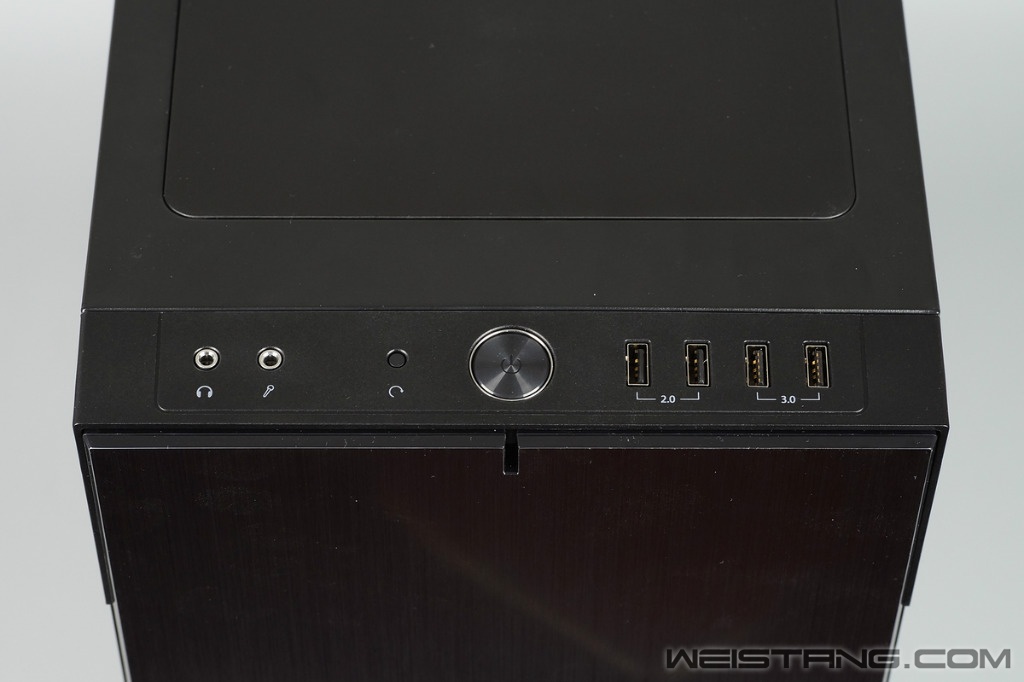

从规格参数看Define R5和R4两款机箱也很相近，毕竟同属Define系列，R5可以看成R4的升级款，细节方面更加完善和全面，都有6个版本，永夜黑/测透、极光白/侧透、冰岩灰/侧透，R5相比R4横向长度增加，提升对高端超长PCB显卡的兼容能力，硬盘位数量不变，风扇位数量增加，提升散热能力，虽然重量数据有所降低，但是作为一款ATX中塔机箱，净重仍然达到了11.2KG，相信谁也不敢说R5用料省吧，缺点就是装机和拍照时搬动着实费力。  前脸顶部是机箱I/O区域，配置2个USB3.0、2个USB2.0接口并有标注，中间较大的按钮是Power电源按钮，Reset重启按钮特意设计很小，防止误按，还有1组音频接口。   Power电源启动按钮，银色同心圆纹理，质感效果一流，清脆的按键手感和机械键盘青轴类似，通电以后有蓝色LED指示灯。  所谓的冰岩灰版本，和永夜黑主要区别就是前脸面板颜色，前脸拥有金属拉丝纹理的效果，容易让人误以为是阳极铝面板，实际还是ABS材质，面板左右两侧是进气栅格。 Define R5前脸采用开门设计，不过对比R4新增一个有趣的改动，支持左右双向开门，两边各有一个缺口，更改开门方向需要拆卸面板重新安装，照顾不同用户的使用习惯。  打开面板，内部别有洞天，隐藏有不少设计。  上半部分，2个5.25"光驱挡板，免工具设计，从外部可以打开，顶部中间的是电源LED指示灯，旁边3段式风扇调速器，12V全速、7V中速、5V低速，最多支持3个机箱风扇。 最右侧凸起的支架，用于更换开门方向的固定装置。  下半部分，一张带有Fractal Design标志的防尘滤网，滤网是免工具方式固定，打开后露出标配的GP14 140mm风扇，底部预留一个120/140mm风扇位，Define R5前部的风扇没有采用R4的免工具设计，算是一个小缺点。  拆卸下来的5.25"光驱挡板、防尘滤网。    顶部配置3块Fractal Design专利的ModuVent™面板封住，需要从内部打开，除了防尘也具有降噪的作用，内部贴覆高密度降噪材料。  侧透窗，CPU散热器、主板和显卡能一览无遗。（内部的保护膜还没撕掉）  机箱背部，标配一个GP14 140mm风扇，支持更换120/140mm规格的风扇或散热冷排，并且可以调整高度。   左侧面板装配快拆装置，中间的开关向下按，便于安装和拆卸，而螺丝也是免工具的手拧螺丝。  7个可拆PCI挡板，挡板本身还有右侧作了大量冲孔来增强散热性能，没有预留水冷孔。   机箱底部配置一张超大面积的防尘滤网。  侧板和机箱没有采用常见的EMI弹片，而是轨槽方式固定。  侧透板内部也使用Fractal Design特殊的高密度抗噪材料，所及机箱前侧、顶部、左和右两侧全方位吸收噪音，堪称静音机箱典范。捎带一提，这种抗噪材料挺沉的，机箱之所以那么重有一部分也是它所贡献的。  左边是安装主板托架区域，5个走线孔且配有橡胶圈，走背线和隐藏线材的效果更佳，箱体空间宽敞，顶部给予CPU 4+4pin供电走线和CPU风冷散热器安装留出充足空间，不拆硬盘架就能支持310mm长度的显卡，除了双GPU核心的旗舰显卡或者部分第三方显卡散热器，都不会超过这个长度。 右边是存储区域，一共分为3个金属支架，顶部是2个5.25"光驱位，中间是5个3.5"/2.5"硬盘位，底部是3个3.5"/2.5"硬盘位，这3个支架采用模组设计，支持独立拆卸或安装，具有很高的灵活性选择。   背部结构，配有Fractal Design标志的Velcro理线束带，帮助用户预先整理好机箱I/O线缆，人性化细节的体现，主板托架背面设置2个白色的2.5"硬盘托盘，增加存储位置，假如用户移除机箱前侧的2个硬盘支架，那么就可以使用这里的SSD硬盘位。  打开前脸面板。  风扇正对硬盘，（前脸两侧的进气栅格）吸入冷空气有效帮助硬盘热能。  Define R5机箱I/O线缆，不仅使用胶皮包线处理，还有面板稳固端子，这种做工和处理细节不是低端机箱所能比拟的。   模组化设计的硬盘架和光驱支架，可以根据用户需求和喜好自由进行配置，或换取最大的内部空间来支持长显卡，或减少风阻来提高空气对流的散热能力，还可以安装360/280/240/140/120mm多种规格厚度的水冷排，安装360冷排需要拆除光驱支架。  拆卸下来的3组支架。     支架组装演示，支持90°转向。    硬盘托架全部采用金属用料，不仅稳固耐用，加上减震橡胶垫圈，降低机械硬盘带来的振动噪音。注意硬盘安装步骤，先安装橡胶垫圈，再从底部安装螺丝，并没有使用免工具设计，因为免工具的硬盘托架大多使用塑料易弯曲特性作为扣具。  底部预留2个120/140mm风扇位，支持水冷排，安装散热器时电源限长165mm。  电源位提供4枚减震橡胶垫。   顶部3块Fractal Design ModuVent™面板，免工具方式安装固定，注意开启方式为两侧向外掰开扣具。 支持420/360/280/240/140/120mm多种规格和厚度的水冷排，安装420mm和360mm水冷排需要拆除光驱支架。  Fractal Design Velcro理线束带，SATA供电用于机箱3段式风扇调速器，提供3个机箱风扇接口。  机箱I/O线缆，所有线材黑化处理，端子热缩套包裹。   背部走线空间，最宽的地方达到30mm或以上。  配件丰富，包括多种螺丝、减震橡胶和线扣。 装机效果展示 CPU Intel i5-4670K 主板 华擎 Z97 Extreme 3 内存 异极 DDR3 1666 8G x 2 显卡 微星 GTX970 GAMING 4G 硬盘 希捷 SSHD 500G 电源 先马 Forza 750 散热 九州 Assassin 机箱 Fractal Design Define R5  首先安装华擎Z97Extreme3主板和先马金牌750全模组电源，能看到机箱空间非常宽敞。  然后接机箱I/O线缆，由于Define R5机箱提供Velcro理线束带并且预先绑定，这一步骤速度加快很多。  理线时还发现一个之前开箱没有注意到的细节设计，底部提供绑线用的弹片，这里往往集中机箱I/O、SATA线和多组电源线，有弹片的话更方便，另外也说明背部空间充足。   HD AUDIO音频线其实也有一个走线孔。   安装电源模组线。  CPU 4+4pin走线孔稍微有点小，需要拆分成2个接头才能穿过。  电源的主板20+4pin使用橡胶皮套包裹，显得更加紧凑。  即使安装165mm高度的双塔散热器，Define R5机箱宽度依然留有余量。      Define R5最终装机效果一览，背面侧板轻松安装无阻碍。  AIDA64满载测试温度，CPU和显卡都保持70°C以下。 回顾Fractal Design Define R5机箱装机过程，除了CPU4+4pin需要拆分，再就是机箱太重，整体安装和理线过程都非常流畅，没有体积原因造成的硬件兼容冲突，背部众多的线缆使用机箱自带的束带效率提高很多，要说Define R5缺点，个人以为外形太低调不够漂亮，不过这个因人而异。 |
吉泽明步 发表于 2015-4-3 17:02

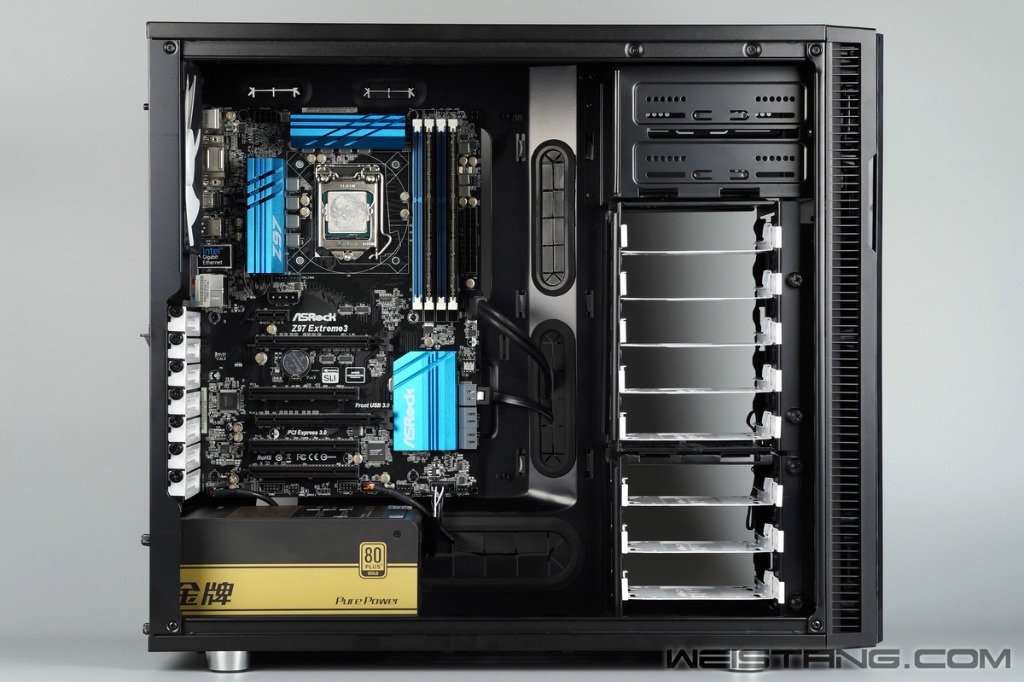

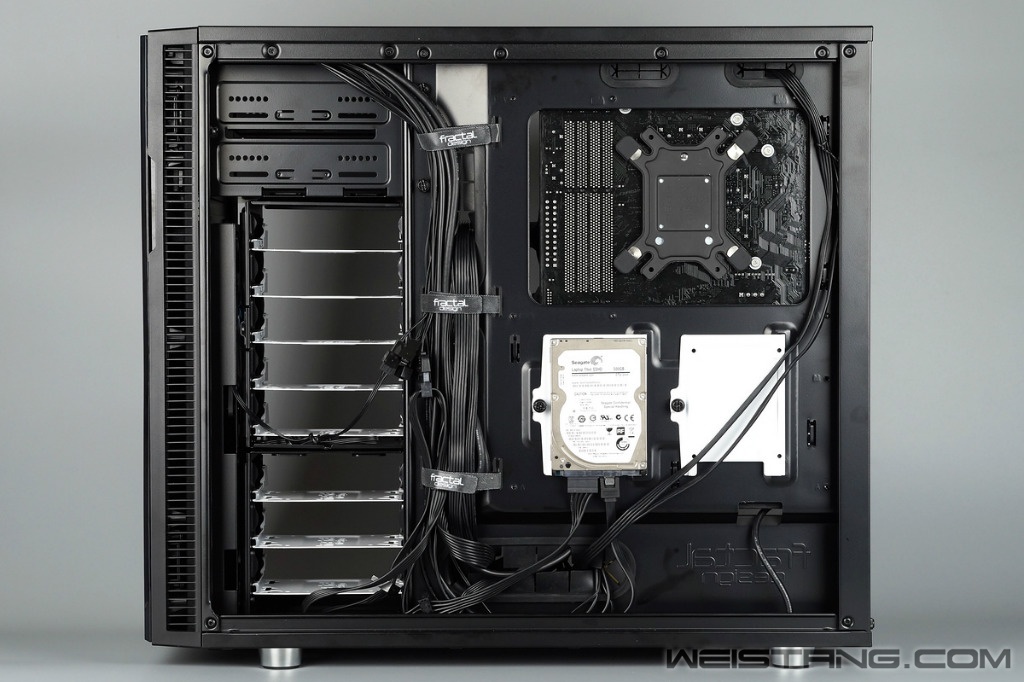

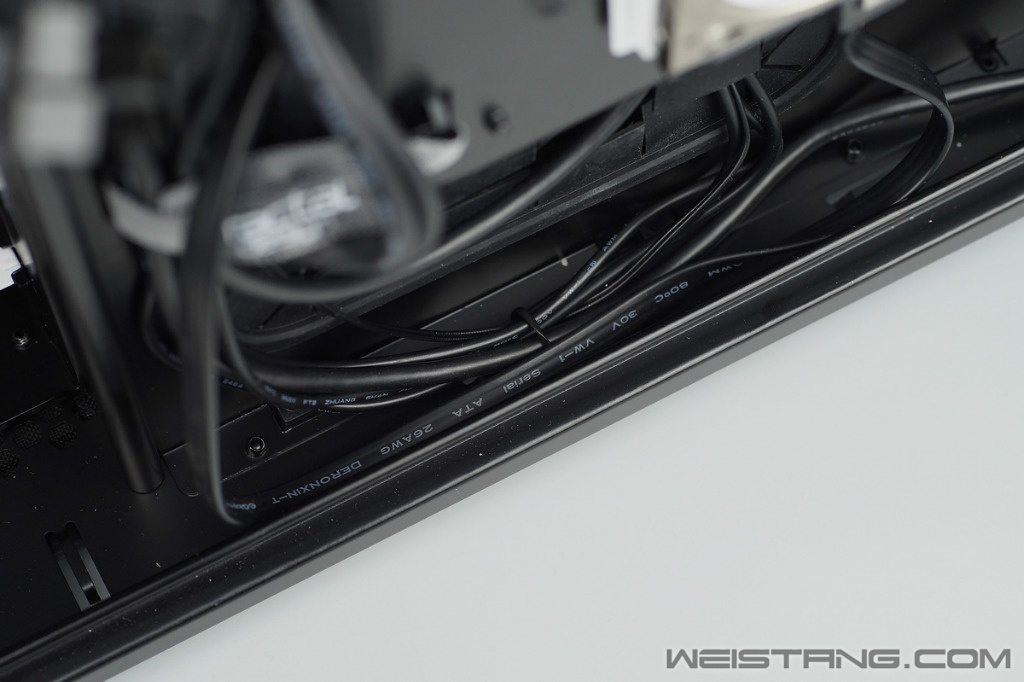

线走的很不错啊 我之前一直担心瑞典的牌子散热会做的不好
NDKinG 发表于 2015-4-3 18:12
打开前门 一股浓浓的server风扑面而来
神盾之子 发表于 2015-4-3 22:49
光驱位的部分我还以为是热插拔的呢 板材厚度怎么样
听海的逗逼 发表于 2015-4-10 14:52
透明机箱的辐射会不会太高
熊猫菌sama 发表于 2015-4-12 13:37
正面面板是贴的金属皮？
