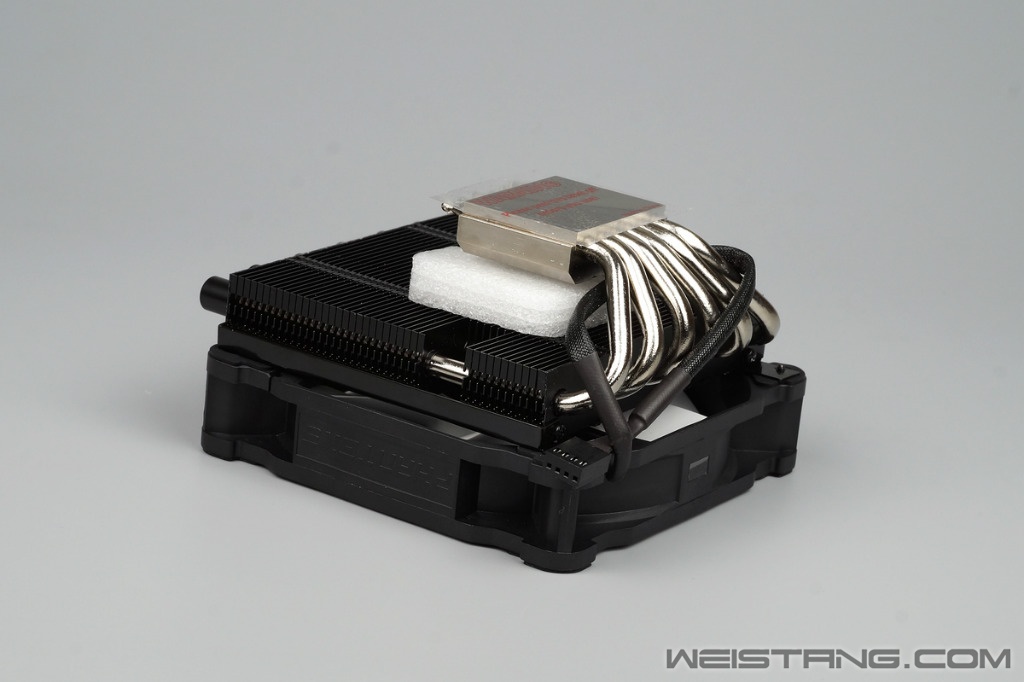

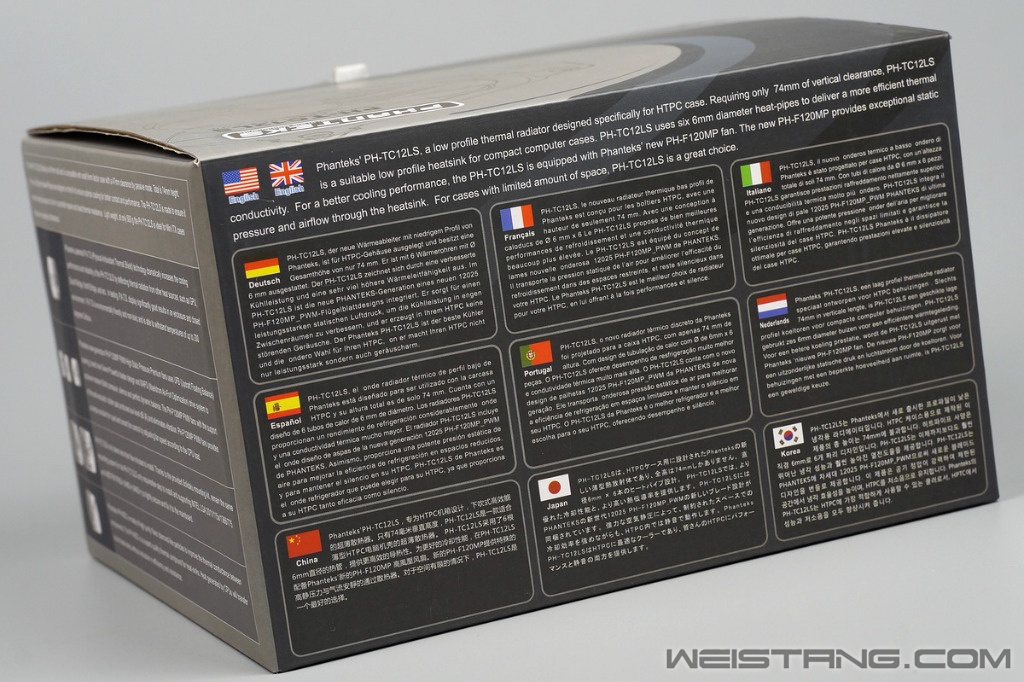

前言 追风者Phanteks最近发布了两款新品散热器PH-TC12LS、PH-TC14S，与以往单纯堆料和追求极致性能不同，这两款风冷虽然都配置了6xΦ6mm热管，但是体型设计紧凑，更加强调对主板供电模块以及内存的兼容性，适合对结构空间以及散热效率同时有要求的ITX平台用户。本帖将分享Phanteks PH-TC12LS试用体验。   产品开箱   Phanteks之前包装采用明亮的黑白配色，以及代表5种颜色的彩色LOGO，新品包装改用灰色界面，目前PH-TC12LS和PH-TC12LS都只有黑色镀镍一款，今后是否有其他颜色型号不得而知，估计要取决于市场反响口碑，在制作工艺上完全不是问题。   多国语言介绍：PH-TC12LS垂直高度74mm，专为HTPC（ITX）机箱设计。  360°无死角泡沫保护散热器。  配件：Intel扣具包x1、AMD扣具包x1、多语言说明书x4、PH-NDC硅脂和安装板x1。 规格参数

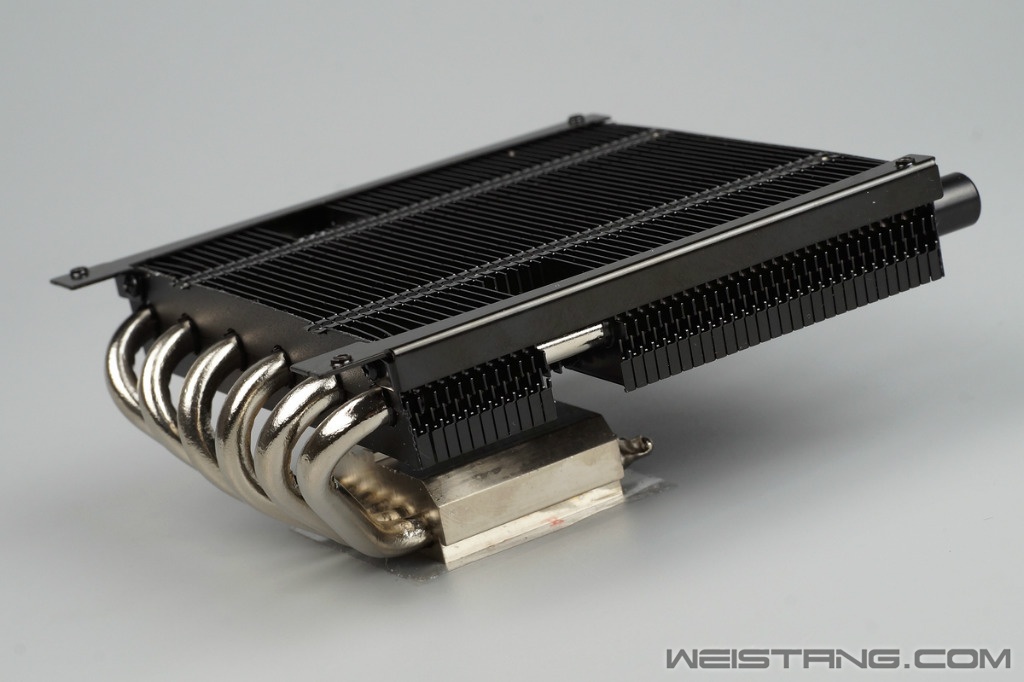

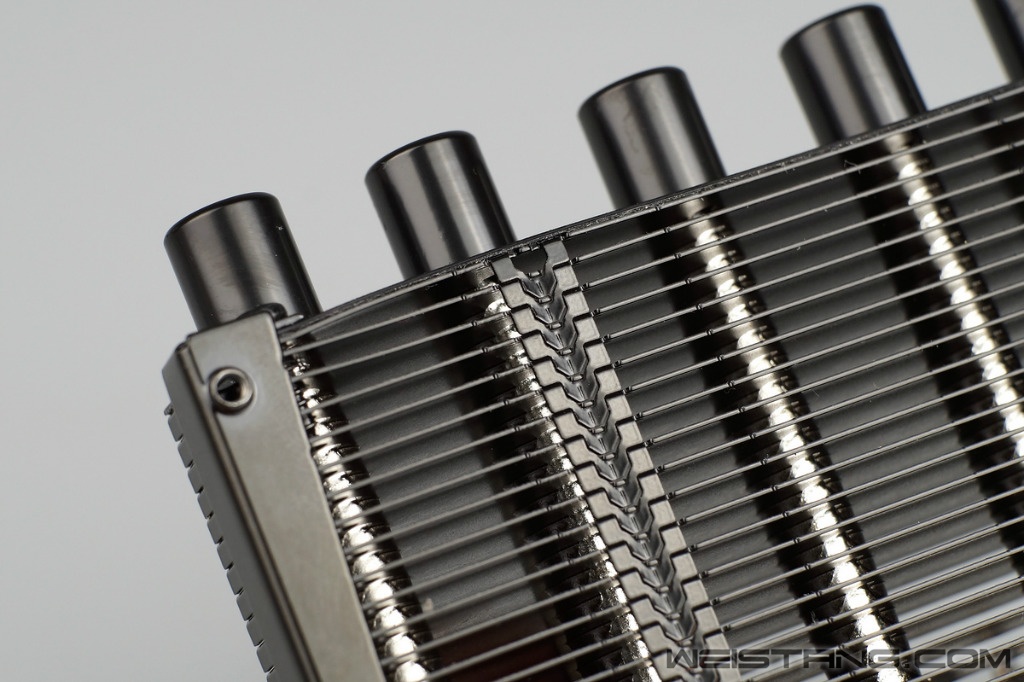

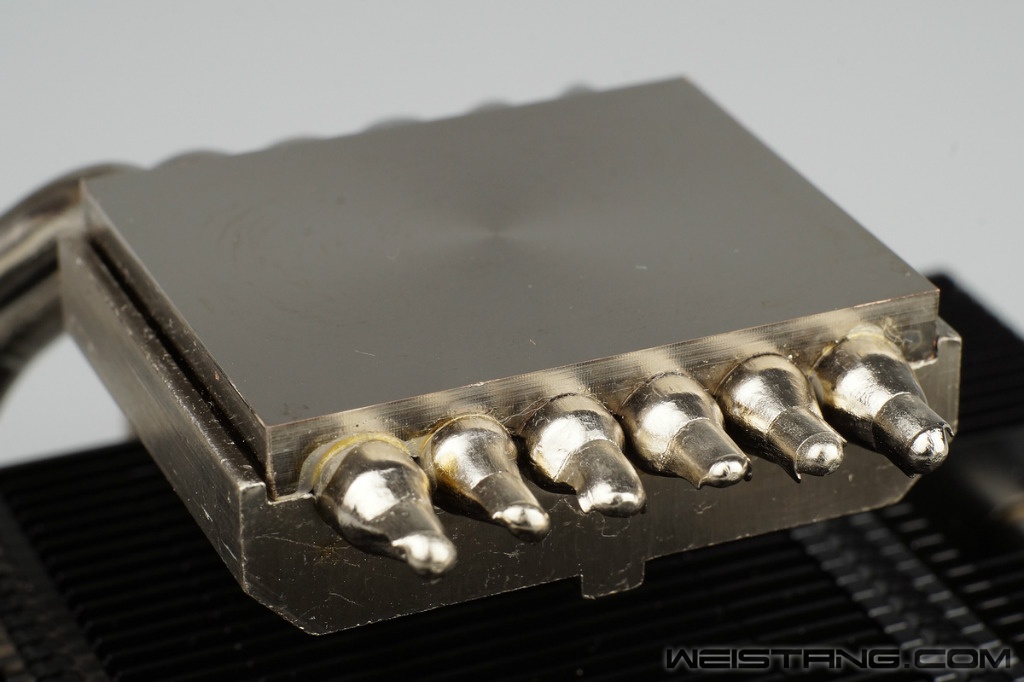

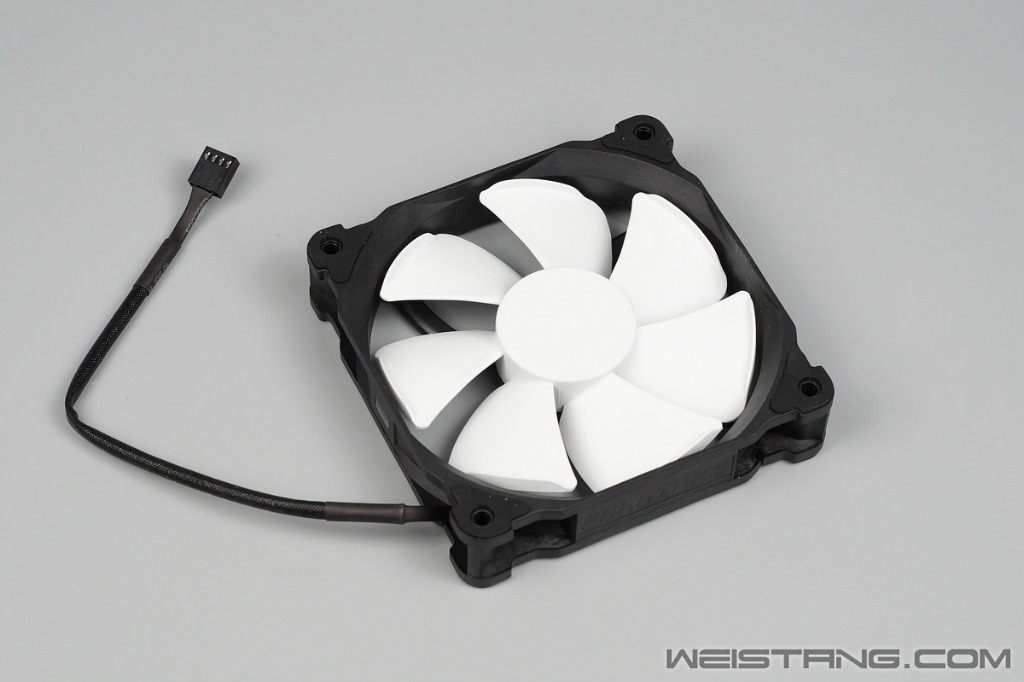

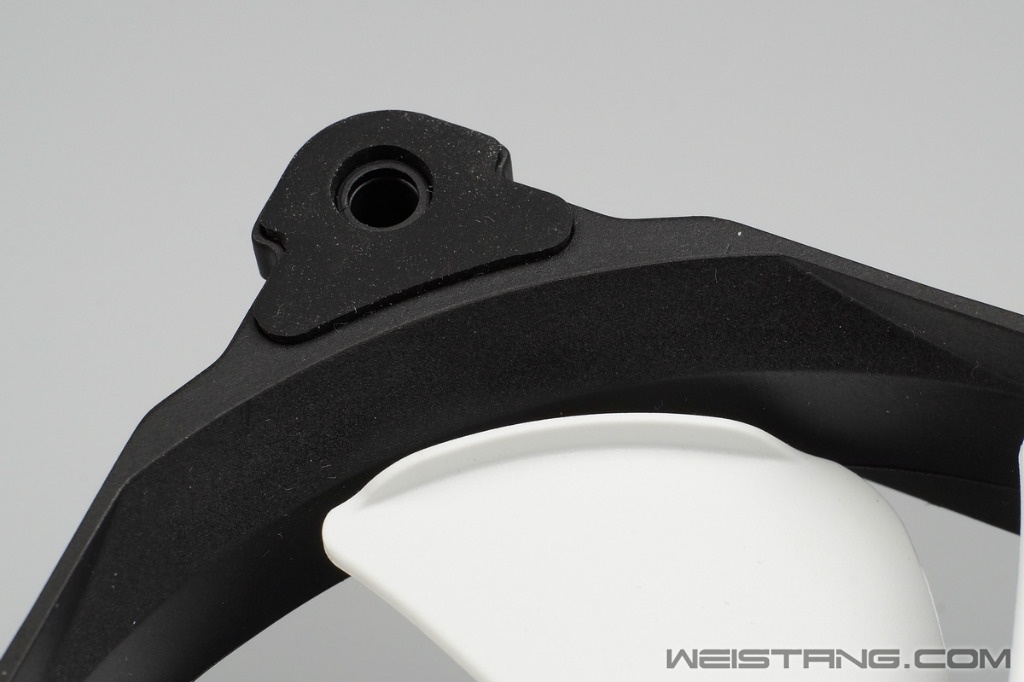

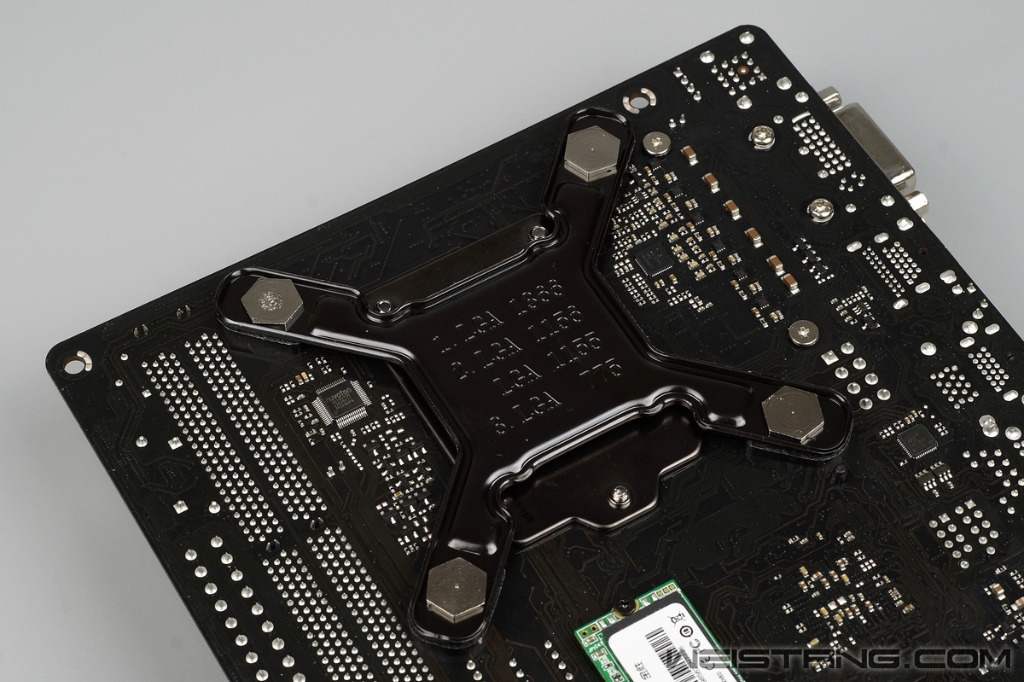

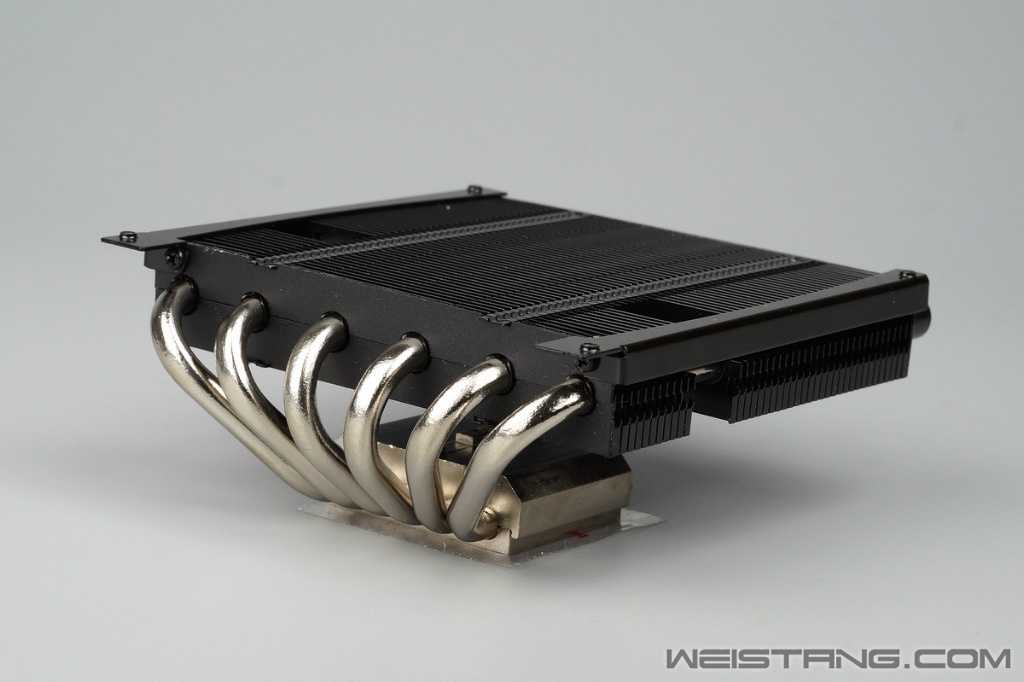

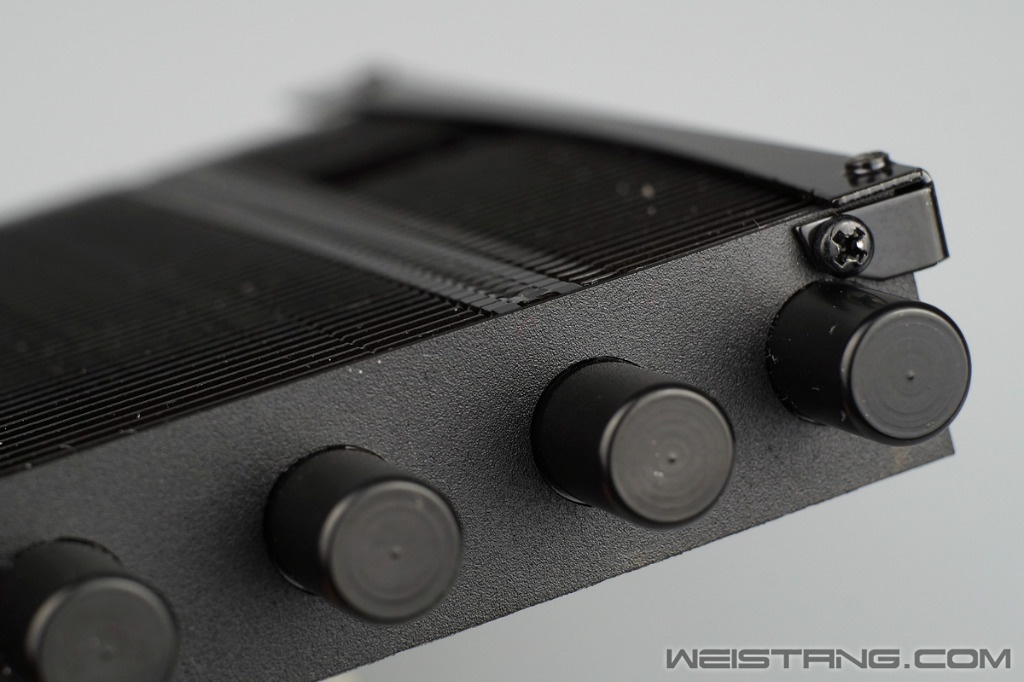

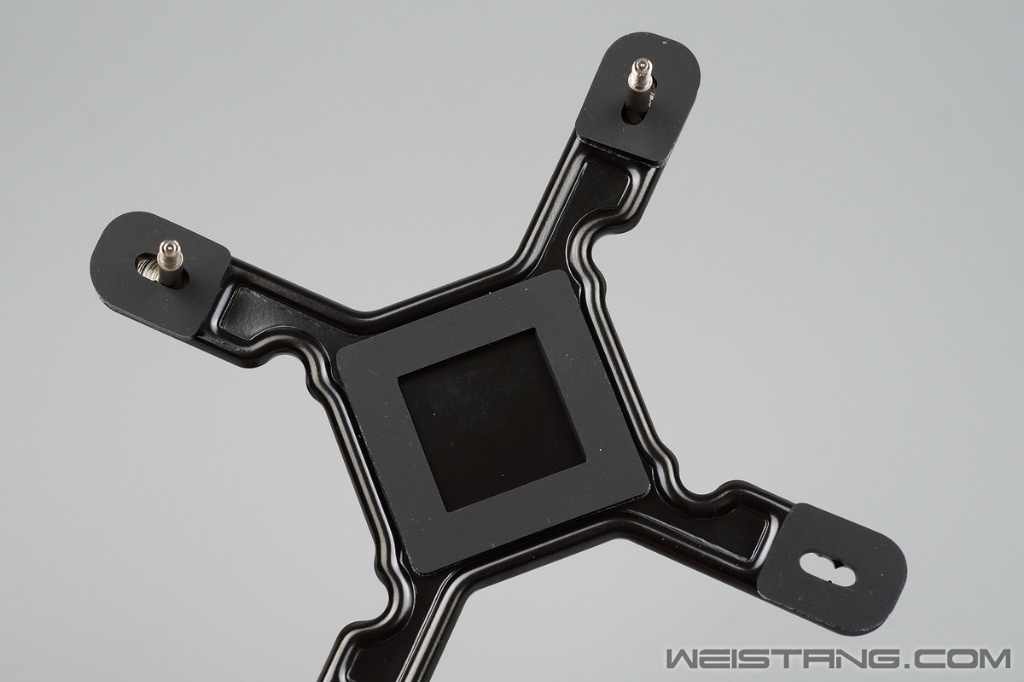

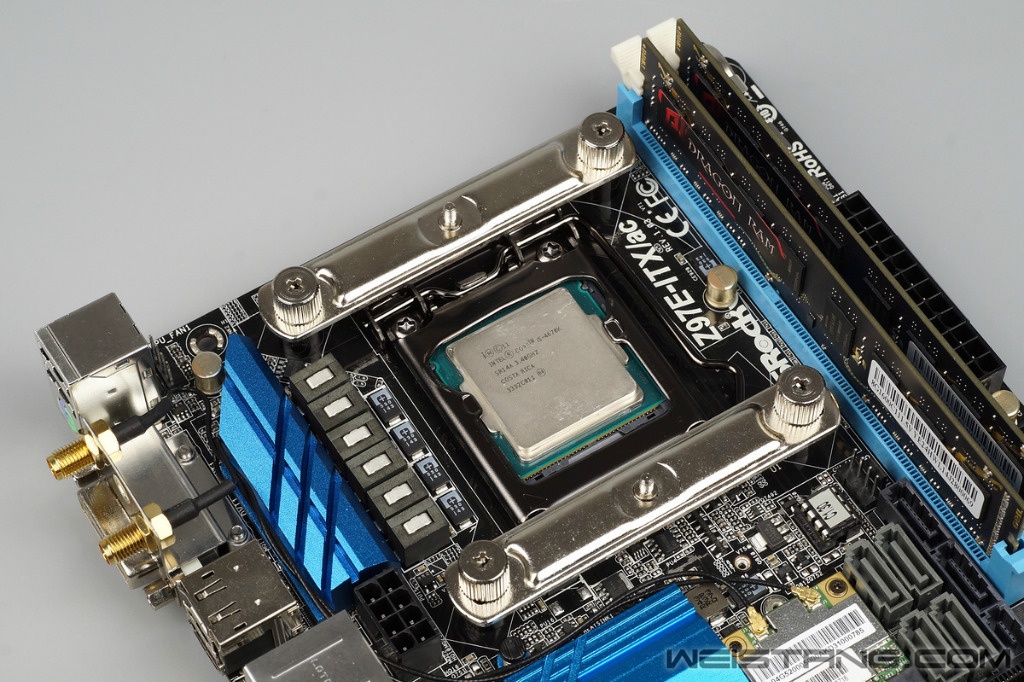

散热器解析  追风者PH-TC12LS外观简洁的黑白配色，标配1枚PH-F120MP风扇，黑色边框、白色扇叶，散热鳍片经过阳极氧化成黑色（P.A.T.S.专利技术），热管和底座镀镍处理，采用6xΦ6mm热管、纯铜底座和焊接工艺的高规格配置，JD价格249元，综合性价比非常不错。  PH-TC12LS是一款针对 ITX（HTPC）平台设计的散热器，采用C-Type结构，因此垂直高度压缩到了75mm（安装风扇），还不到160~170mm高端塔式散热器的一半，对机箱有着广泛支持，稍有可惜没有采用薄型风扇，否则整体高度还能进一步降低。当然仅有机箱兼容性还不够，后面重点测试对ITX主板的兼容情况。    C-Type结构也就是俗称的下吹型结构，自从U-Type侧吹型单塔/双塔散热器诞生以来，就确立风冷效率最强的地位，其他结构散热器基本被吊打，不过随着ITX迷你平台的流行，C-Type结构在空间利用效率的优点得以体现，下压型散热器终于有了用武之地。  边缘的两个金属支架用于安装风扇，放弃传统的钢丝扣具虽然没有免工具的便捷性，但也是因为这样不会产生钢丝扣具可能引起的与内存、显卡的碰触问题，这也符合PH-TC12LS设计初衷。  散热器两侧各有1个垂直通孔，用于螺丝刀固定安装板。  热管顶部使用金属帽修饰外形，看起来更加硬朗。我这颗PH-TC12LS与媒体评测样品不同，顶部和尾部增加了保护鳍片，感觉像3M导热贴粘住。  从垂直通孔能看到典型的回流焊接特征。   每一面有2列扣fin，使得鳍片间距保持一致。  侧面还有折fin。  C-Type结构的热管弯曲幅度较大，因此要尽量避免热管弯曲造成的性能影响，对制作工艺提出更高要求，PH-TC12LS热管皱褶情况来看控制得不错。  底座上盖的扣具定位孔。  PH-TC12LS纯铜底座完全按照顶级风冷的规格制作，底座看起来非常厚实，采用夹持焊接工艺，性能强于HDT热管直触工艺。  热管与底座焊接饱满，几乎不见缝隙。  底面拥有足够面积，即使HASWELL-E处理器顶盖都能完全覆盖。根据圆形纹理采用了铣底工艺。 需要强调的是，这颗PH-TC12LS底面纹理包括底面平整度都与媒体评测样品有区别，因此性能可能也有比较大的差异。   两种方向都是中间微凸。 风扇  PH-F120MP高静压风扇，使用U.F.B上升气流浮动平衡轴承，支持4pin PWM智能调速，转速500~1800 RPM。  扇叶经过特殊设计，尾部导流，增强密集鳍片的穿透能力，提供最佳的性能和静音表现。  防震橡胶垫帮助降低噪音，小细节很贴心。 安装 PH-TC12LS扣具系统延续Phanteks Solisku易安装设计，支持Intel & AMD全平台，安装方式和主流产品相同。   首先根据主板选择对应的背板和孔距，比如华擎Z97E-ITX/ac选择2-LGA 1155孔距装入6角螺钉。  安装金属背板。  正面安装支架，顺序为4枚黑色的塑料垫圈、2条支架和4颗螺帽。  最后使用安装板和螺钉锁住PH-TC12LS，然后安装风扇。PH-TC12LS在装有风扇的状态下依然可以进行锁住/拆卸散热器的操作。 兼容性测试 华擎Z97E-ITX/ac主板、异极Dragon宽版内存测试兼容性。   方向一，PH-TC12LS超出主板区域，可能和机箱有兼容冲突，不过此问题因华擎Z97E-ITX/ac主板的CPU插槽位置过于靠近边缘引起，与散热器设计无关。   方向二，内存限高33mm，宽版无散热片的内存正好可用。   方向三，如果是立式机箱，主板垂直，热管头部向下，根据热管工作原理此方向大幅影响散热性，所以不推荐方向三。   方向四，支持任意高度的梳子内存，并且能够帮助主板供电模块散热。 PH-TC12LS 4个方向都能安装，与主板供电模块或内存没有冲突，综合散热性能等因素，选择方向四。 性能测试 测试平台： CPU Intel i5 4670K 主板 华擎 Z97E-ITX/ac 内存 异极 DDR3 1600 8G x2 硬盘 金胜 N300 64G M.2_SSD 显卡 影驰 GTX960 GAMER 电源 钜能 SFX-L500GD 散热 追风者 PH-TC12LS 机箱 追风者 Enthoo EVOLV ITX  测试方法： 室温18°C，AIDA64 Stress FPU拷机10分钟，记录第5~10分钟平均温度。Intel i5 4670K设置默认3.4GHz、超频4.2GHz 两档，风扇转速设置800 RPM、1000 RPM、1200 RPM、1400 RPM和1600 RPM 五档。  Intel i5 4670K 3.4GHz，Vcore 1.156V ，1200 RPM  Intel i5 4670K OC 4.2GHz，Vcore 1.151V ，1200 RPM

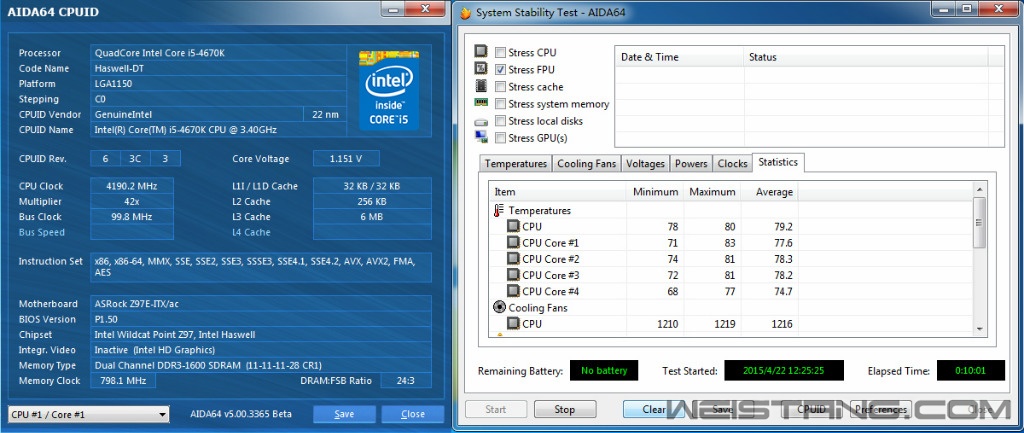

帖子篇幅关系，就给出1200 RPM转速的两个截图，全部数据见表格：

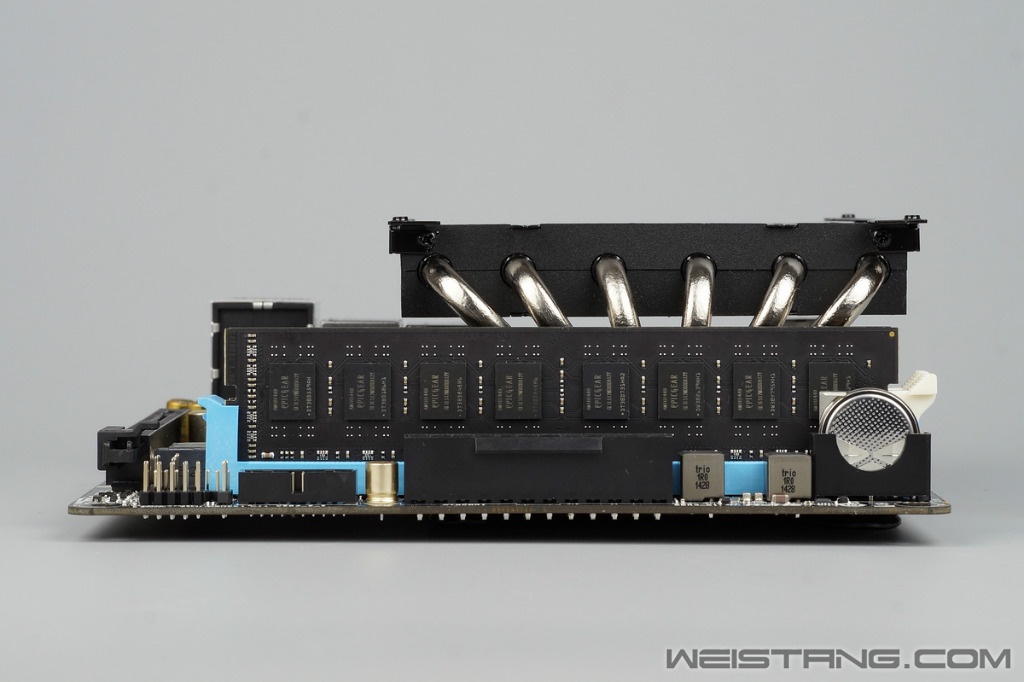

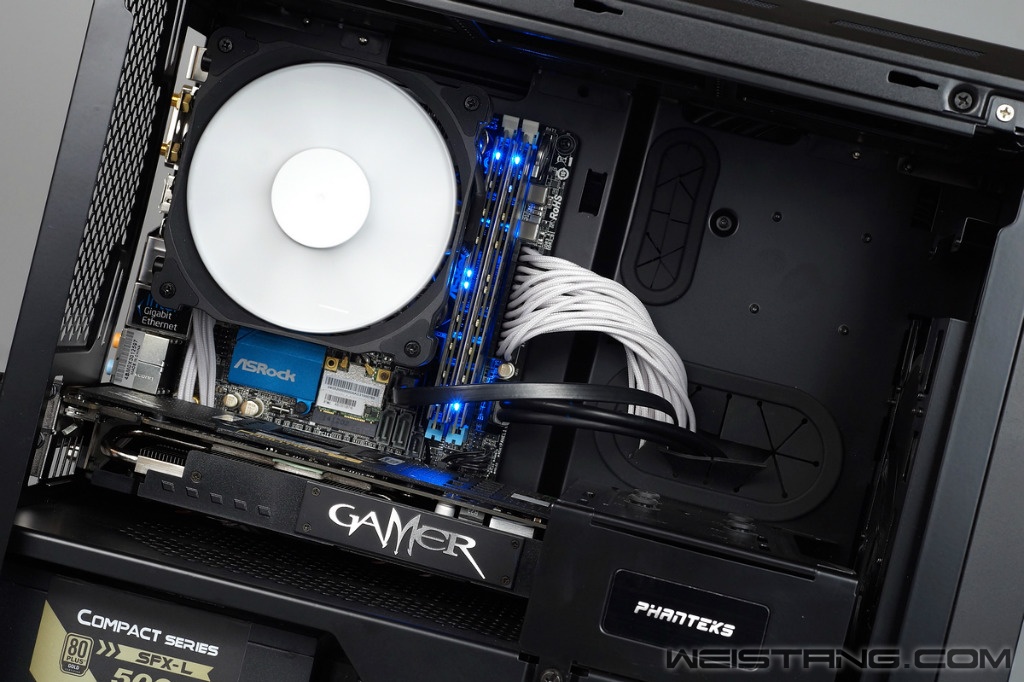

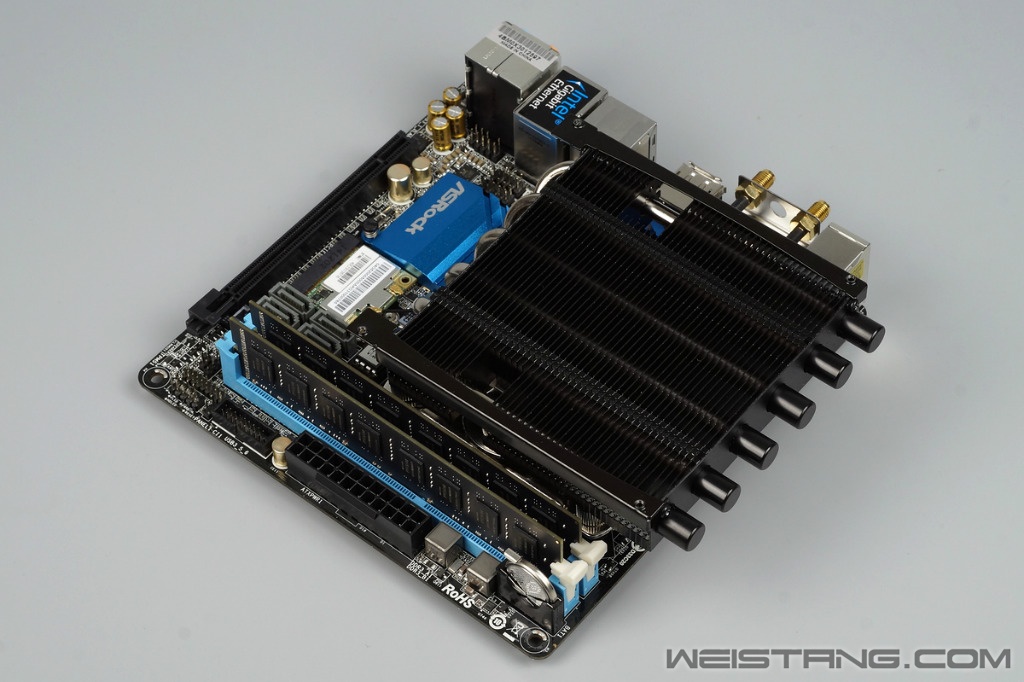

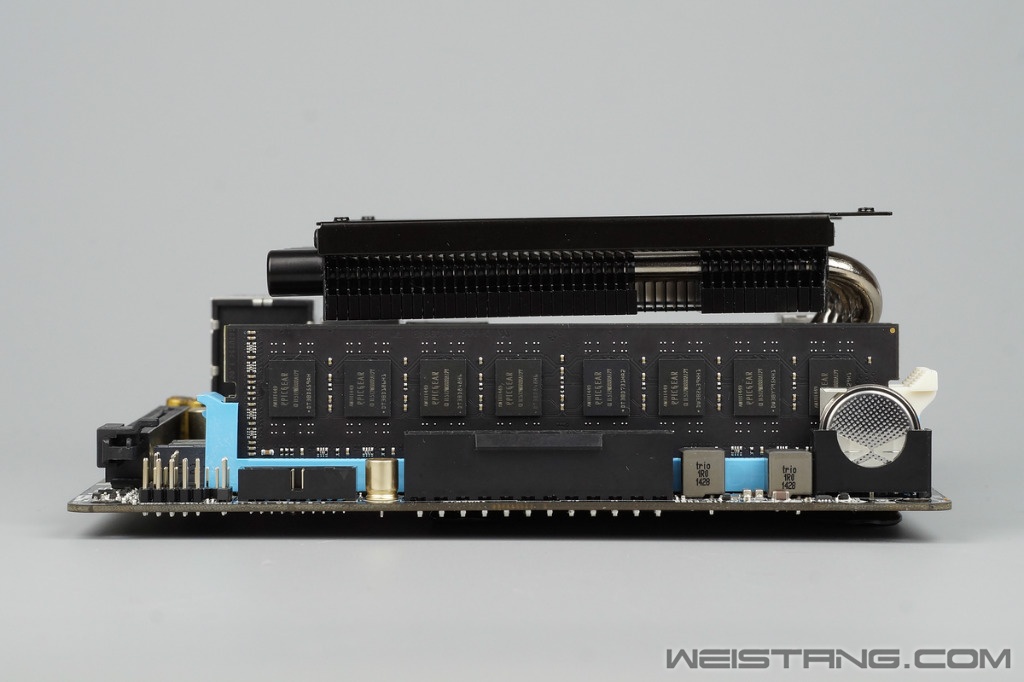

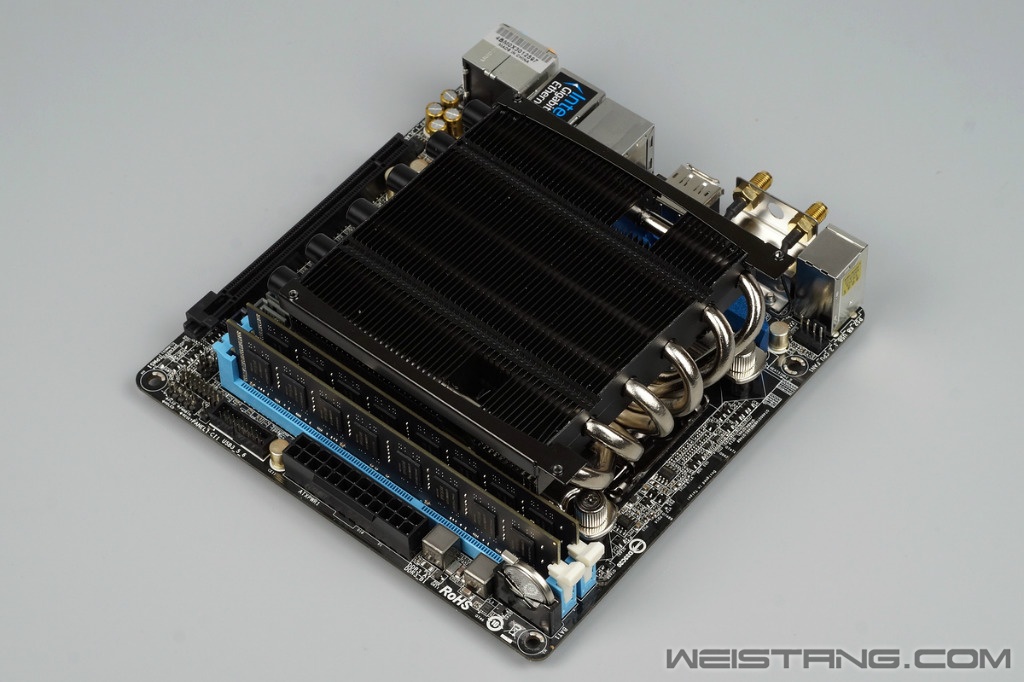

 手中暂无规格相近的ITX散热器作对比，测试结果18°C室温和封闭机箱条件压制i5 4670K OC 4.2GHz拷机温度于80°C以下，PH-TC12LS的性能基本能够满意了，PH-F120MP风扇超过1200 RPM转速，噪音明显提升，建议用户手动设置1000~1200 RPM转速，获得相对均衡的性能和噪音表现。 小结，追风者PH-TC12LS新款ITX散热器采用6xΦ6mm热管、纯铜底座和焊接工艺的高规格配置，主要优点是兼容性，经过4种方向安装测试，都不会与主板供电以及内存产生冲突，最终的性能表现中规中矩，综合249元来看性价比很不俗，如果后续使用P.A.T.S.专利技术制作其他颜色的版本，相信在个性化和整体色调搭配方面更有竞争力。另外有个细节，相比早些时候的媒体送测样品，本次体验的这颗PH-TC12LS新增保护鳍片，而且底面改成微凸工艺。 |
dpgisdpg 发表于 2015-4-25 11:19
嗯，这台机箱比较宽敞
大胖鸟 发表于 2015-4-25 13:25
很少有人会相信下面是颗G1620
神盾之子 发表于 2015-4-25 12:35
铜底镜面 6热管镀镍 焊接 黑化 基本上就算一款高端下压了
魂竹郭 发表于 2015-4-25 22:54
u接触底座不平。。。是应该这样？
dpgisdpg 发表于 2015-4-26 10:40
散热器微凸一点比较好，这样和CPU核心（顶盖）接触更好，因为cpu顶盖和散热器地面100%平整不太可能
大胖鸟 发表于 2015-4-25 13:25
很少有人会相信下面是颗G1620
大梦神 发表于 2015-4-27 01:42
应该配套14cm的薄扇 12025有的箱子htpc itx小箱子放不进去 例如本区评测的那个迎广巴赫箱子
