拆解

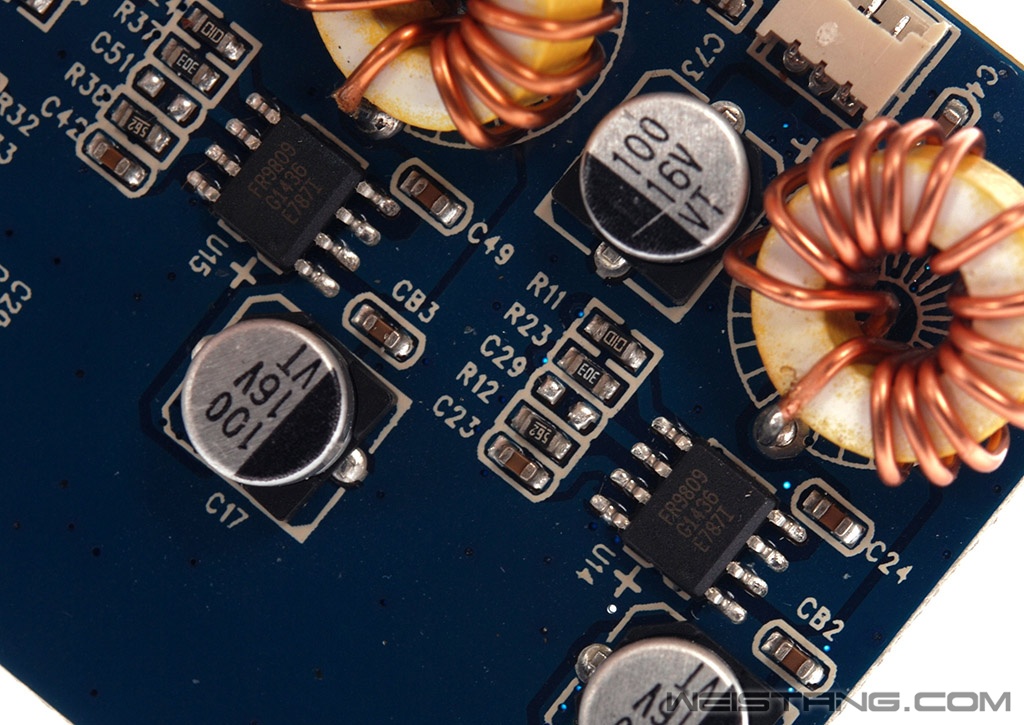

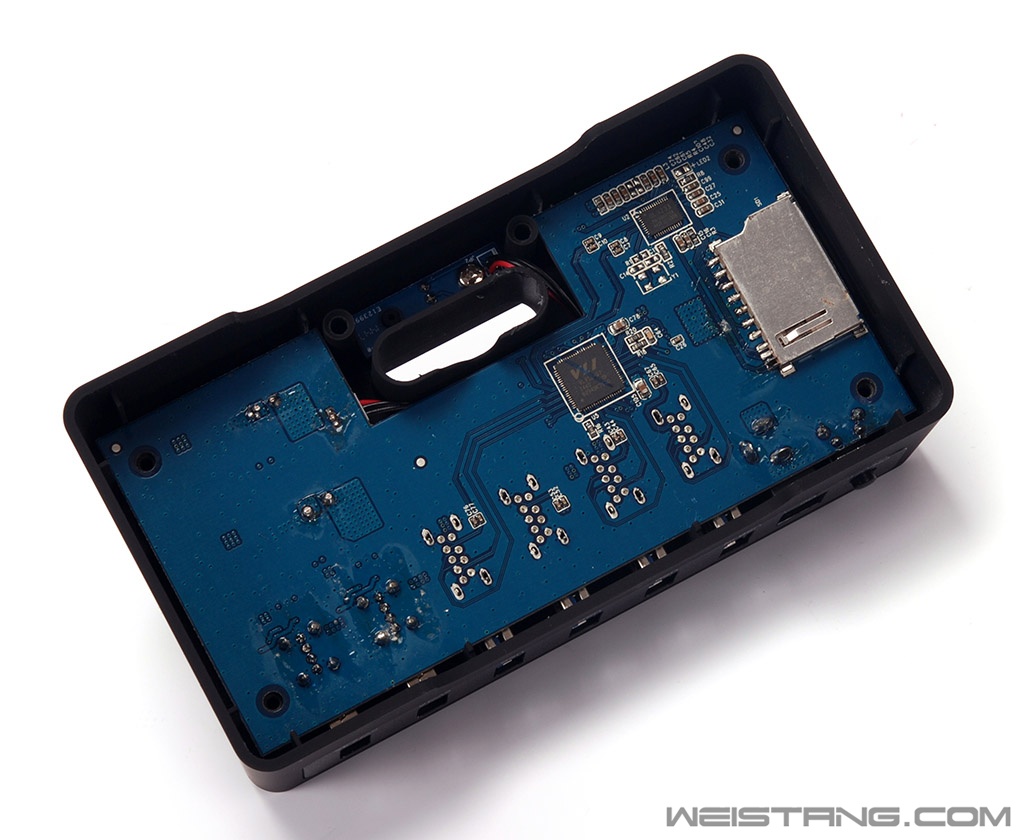

 揭掉底座4个橡胶脚垫，即可露出螺丝位。  拧掉螺丝之后拔出底盖，露出主PCB和灯位PCB。主PCB没有其余的螺丝与上壳相连，全靠上下壳的螺丝贯穿压紧四角，灯位PCB还有一个螺丝固定，拆掉就大功告成。  灯位PCB使用三线的插座连接，这些小细节ORICO还很下本钱。发光LED也是三脚，理论上应该是个双色LED，但是玩了这个底座好久，无论是手机充电还是读卡器工作，都只有蓝色常亮，理论上两线就够了，让人困惑。  整个供电电路分布在正面，PCB上原件贴片工整程度不夸张地说好过七彩虹GTX770公版显卡。每个USB接口都有滤波电容照顾，2个红色充电接口根部还有充电负载侦测芯片。  PCB上2颗并联APM4435 Mosfet负责12V输入稳压，可以承受最高150℃工作温度。  2颗FR9809 DC同步整流电源IC提供两路5V输出。FR9809开关频率为500KHz，转换效率在90%的水平，负载电流可达5A，具备过温保护和欠压锁定。  晶振附近大量MLCC电容用于背面的USB3.0主控电路。  背面威盛VLI VL812集线器主控制器，提供四个USB3.0通道。VL812拥有出色的负载均衡技术，智能分配多个USB设备数据带宽，还提供过载、过压和短路保护功能。  背面创惟GL3233多合一USB3.1 Gen1读卡器主控，比ORICO曾经使用过的NS1081C方案更稳定 |
