Ducky 2087S2 背光机械键盘评测

2015-6-9 14:31| 发布者: admin| 查看: 29444| 评论: 26|原作者: 大胖鸟|来自: www.weistang.com

摘要: 包装     在今年的ComputeX上,Ducky算得上是动作最大的外设品牌了, RGB背光的Shine5,金属上壳的羊年限量版,彩色透明外壳的One系列工程版。而在本次ComputeX之前Ducky就推出了针对中低入门市场的2087S2背光 ...
拆解


  Dcuky 2087S2拆解很容易,可能许多想要改背光的同学要经常拆键盘了,固定方式是上下壳卡扣式固定,底壳上没有一颗螺丝,上下结合处一共8个卡扣位,刷卡方式即可轻松打开外壳!

拆解

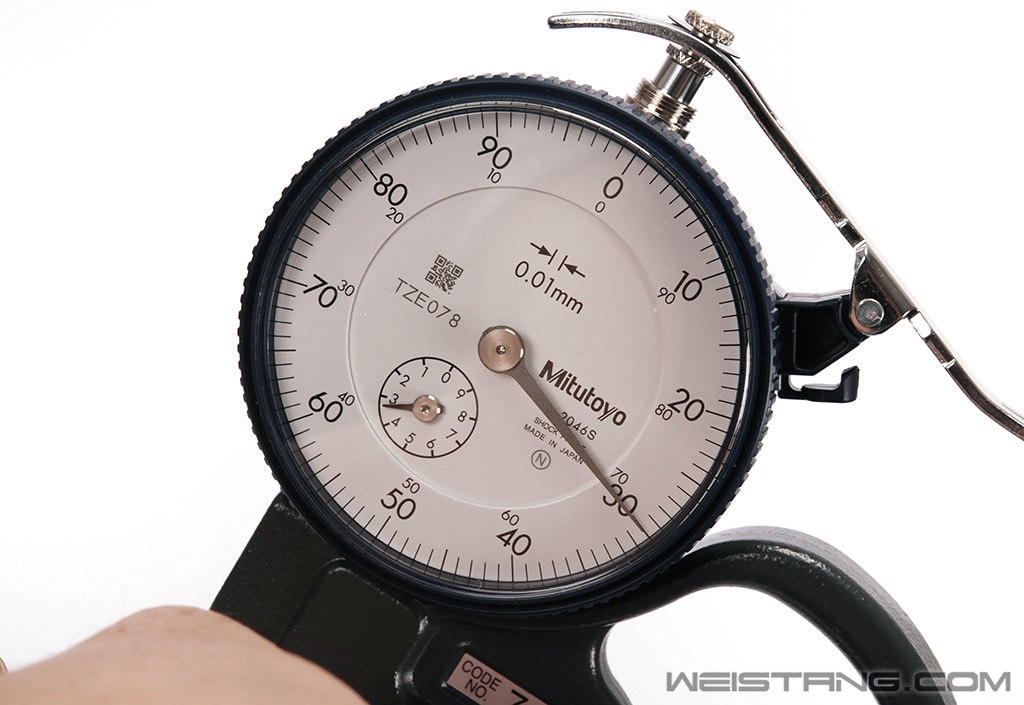

底壳厚度约为3.09mm

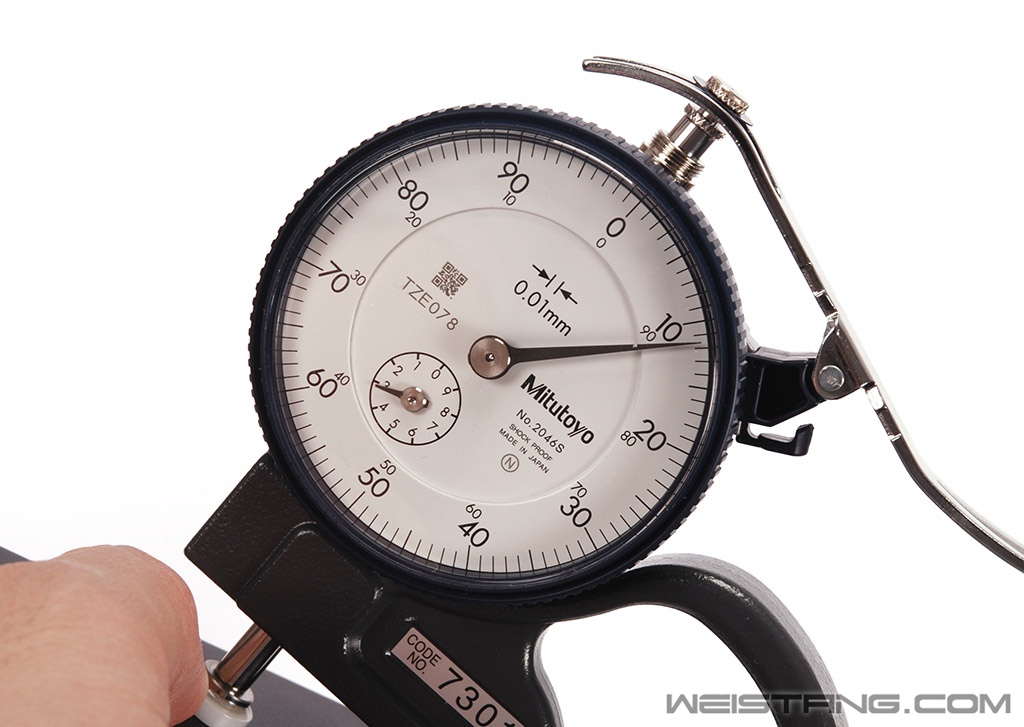

底壳边缘厚度约为 3.30mm

上壳边缘厚度约为3.11mm

  2087S2尽管谈不上外壳做工精致,但是用料还是很扎实的,结构牢固!

PCB

  FR4基底材料的红色双层PCB是两面网格化覆铜,全贴元件,PCB做工不输9008级别的高端货!

PCB

正面

台湾新唐的NUC123SC2AN1主控

  NUC123SC2AN1单片机采用ARM Cortex M0架构,主频为72MHz,内嵌12KB SRAM,属于性价比比较高的一款方案,对于单色背光来说指标已经绰绰有余,在包括组合键以及各种功能调节过程中没有卡顿等情况。

F键区上实现背光指示的电路部分

特写

松鼠五脚轴 焊盘用的都是低温焊锡

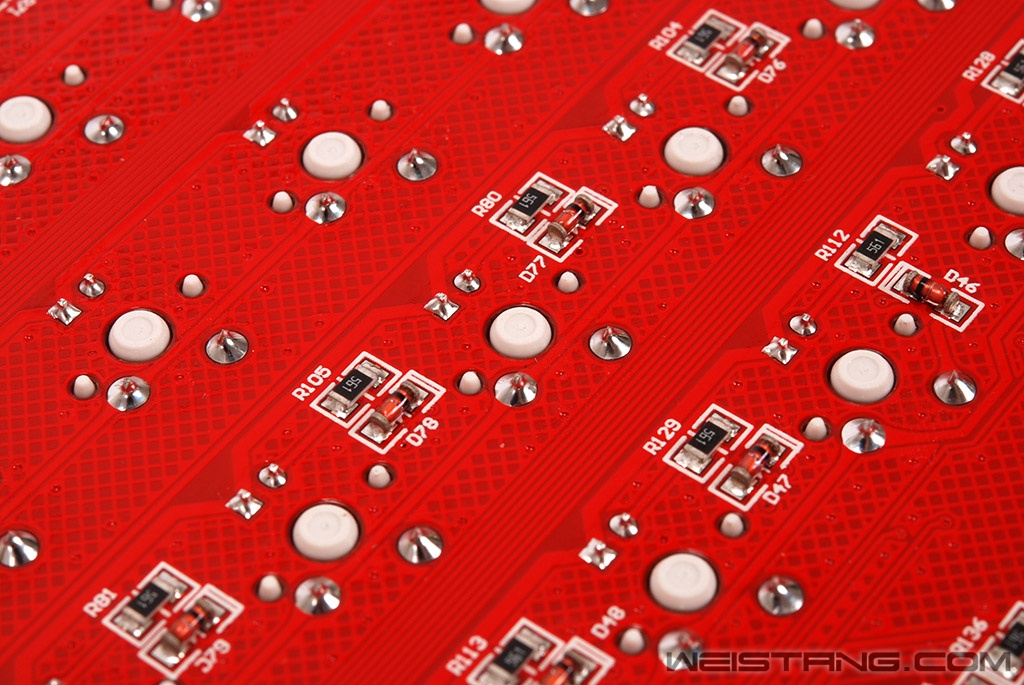

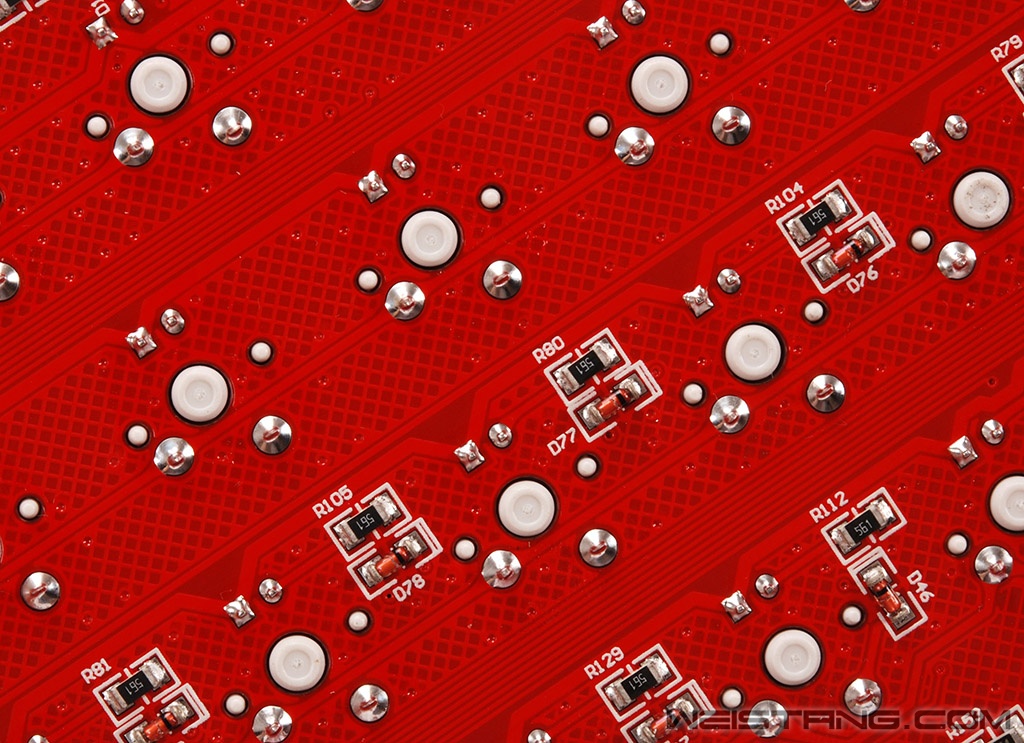

对应每个轴有贴片二极管和led的限流电阻 改背光的同学可以直接上了
