拆解

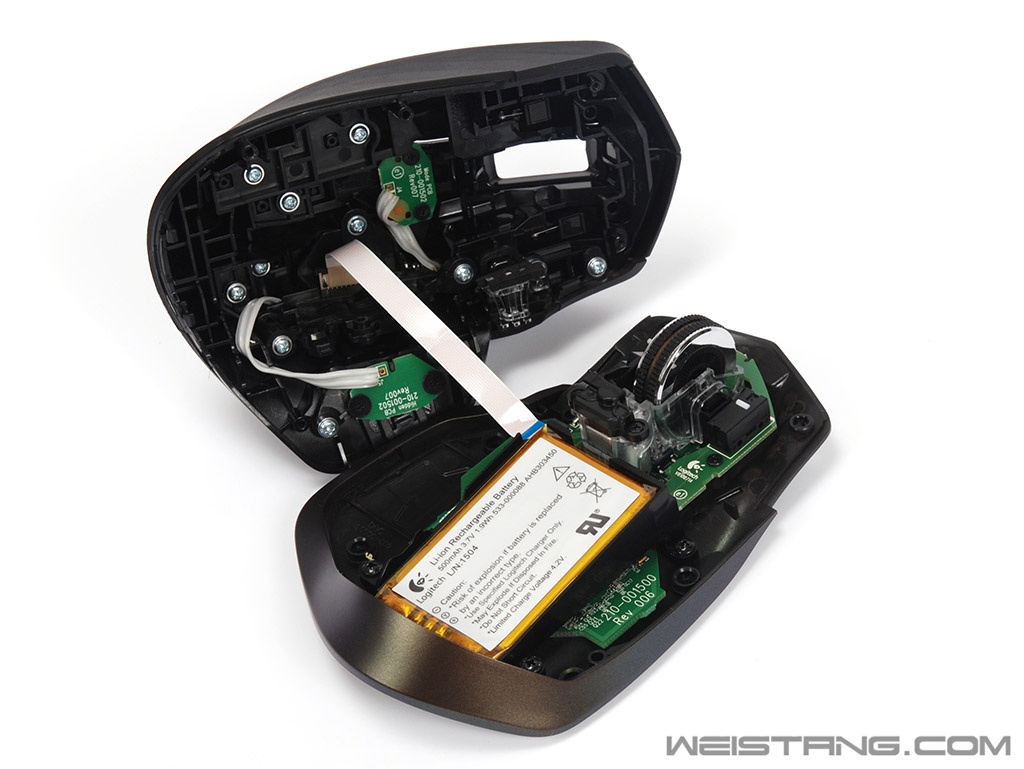

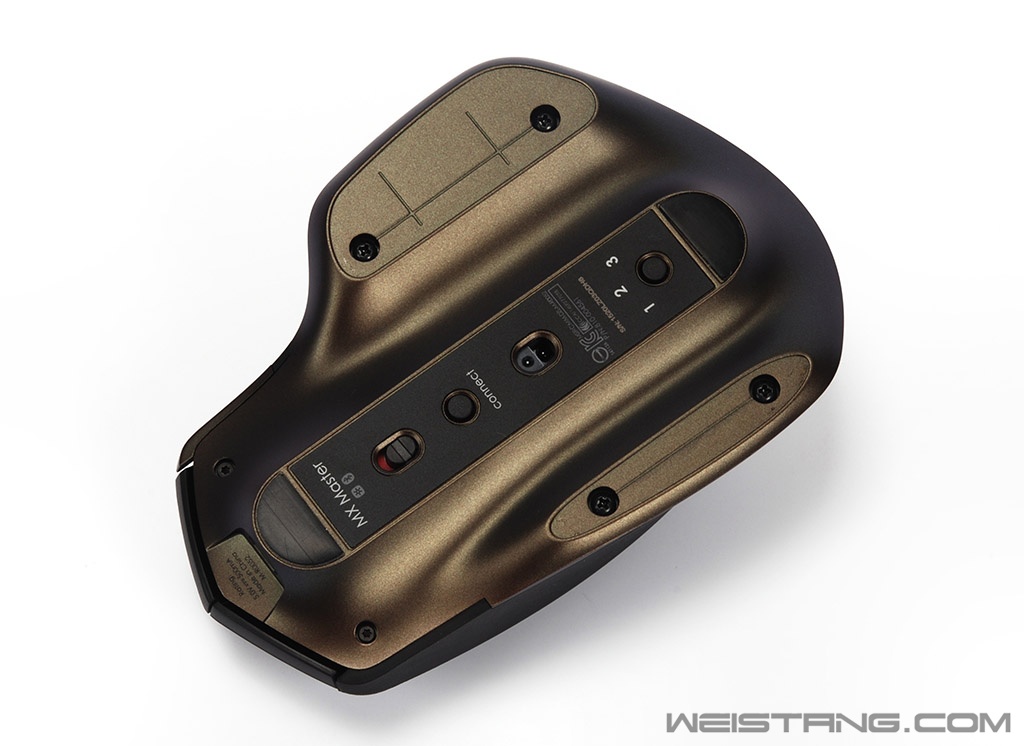

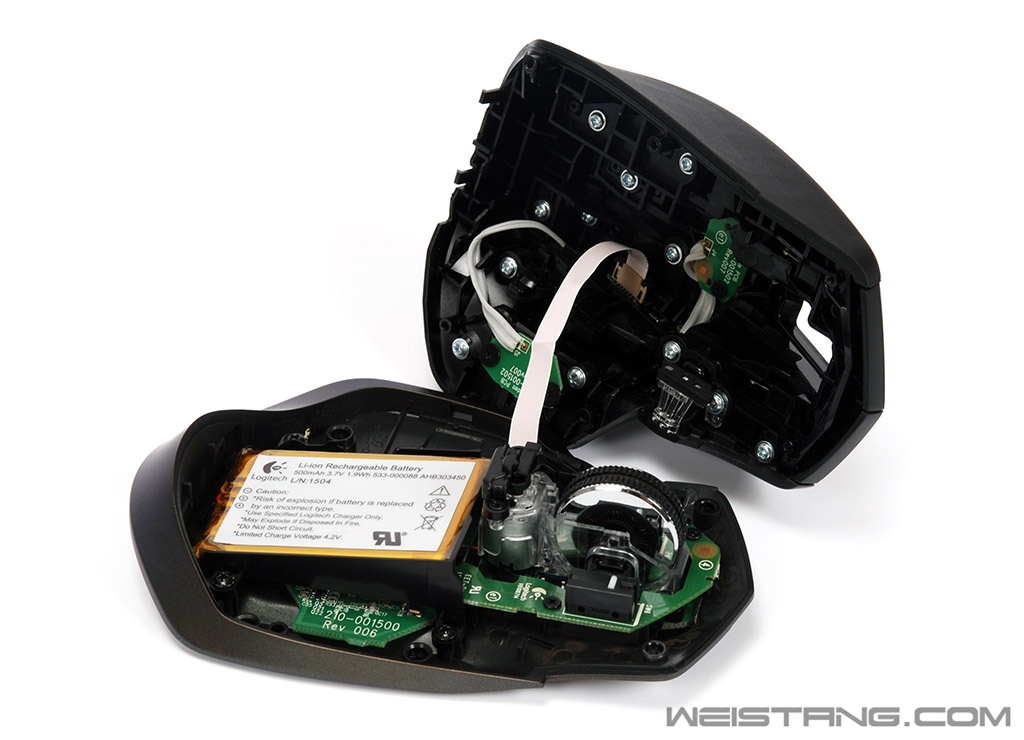

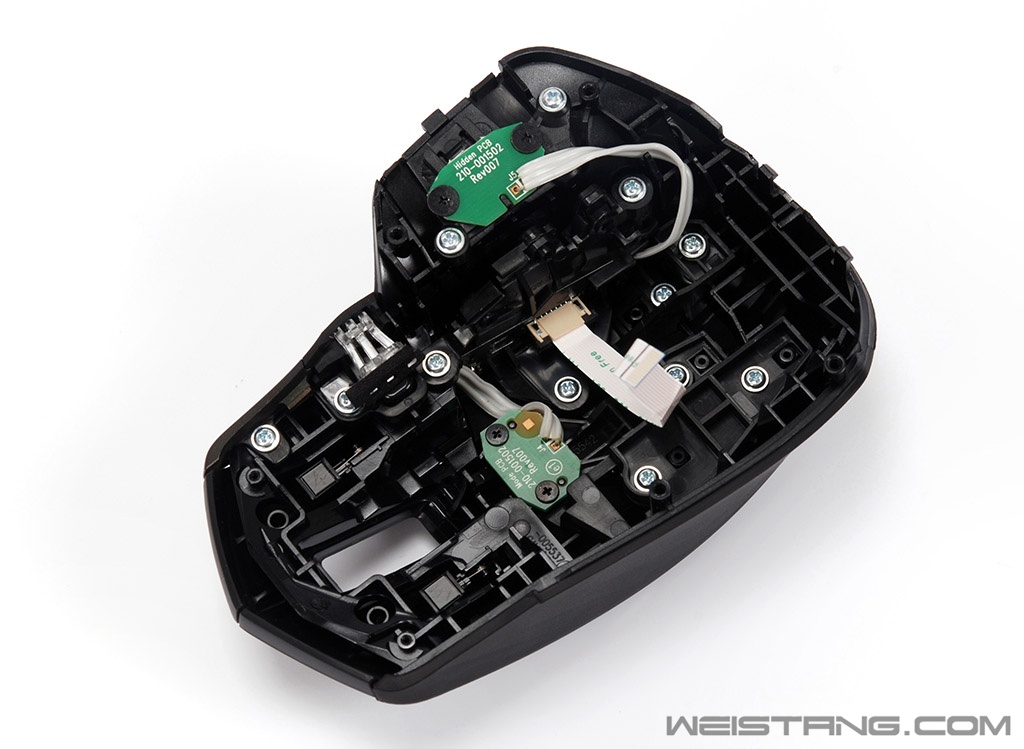

MX Master换成了一年质保,如果一年后微动双击了怎么办?那就自己换吧,MX Master更换微动还算是简单,比如前辈M950复杂的内部PCB固定结构来说,MX Master算是相当简单了,拆解也顶多算是中等,其中最主要的是拆掉上壳,固定上壳的除了鼠标顶部的两颗六角螺丝外,脚贴内还有四颗螺丝,拧下后找好角度就可以去下上壳了。 ![]() 底部左右两个脚贴内各藏2颗螺丝 ![]() 开启上盖 ![]() 上盖和主PCB有排线连接 ![]() 上壳内部特写 MX Master的上壳内部结构的复杂度不输G502,复杂的模具结构也说明了罗技的研发实力,包括拇指下压键以及侧键和顶部按键在内的机构都在上壳内部。另外左右两个按键的按键柱也都有超硬的贴片加持,跟G502和G302是相同的,看来罗技以后要普及这个设计了。
![]() 上壳内部特写

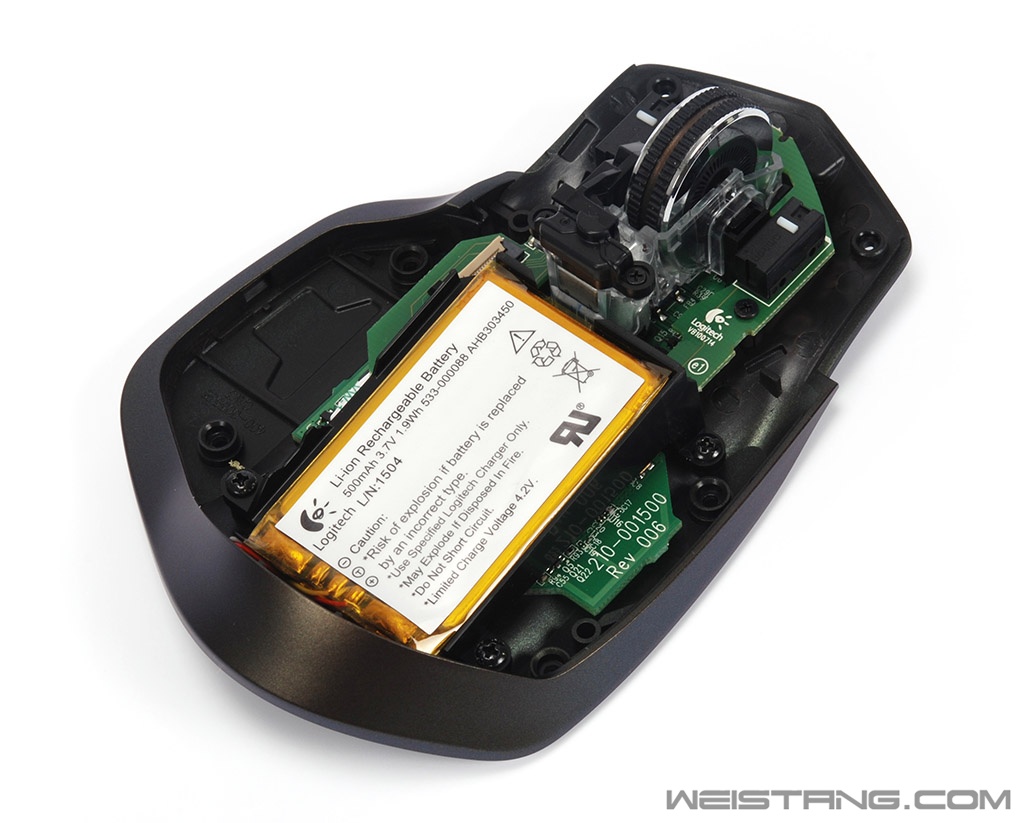

![]() 完全拆下上盖
![]() 完全拆下上盖 ![]() 滚轮部分特写 MX Master的智能速度适应技术就是通过滚轮后面的电磁控制机构来实现的

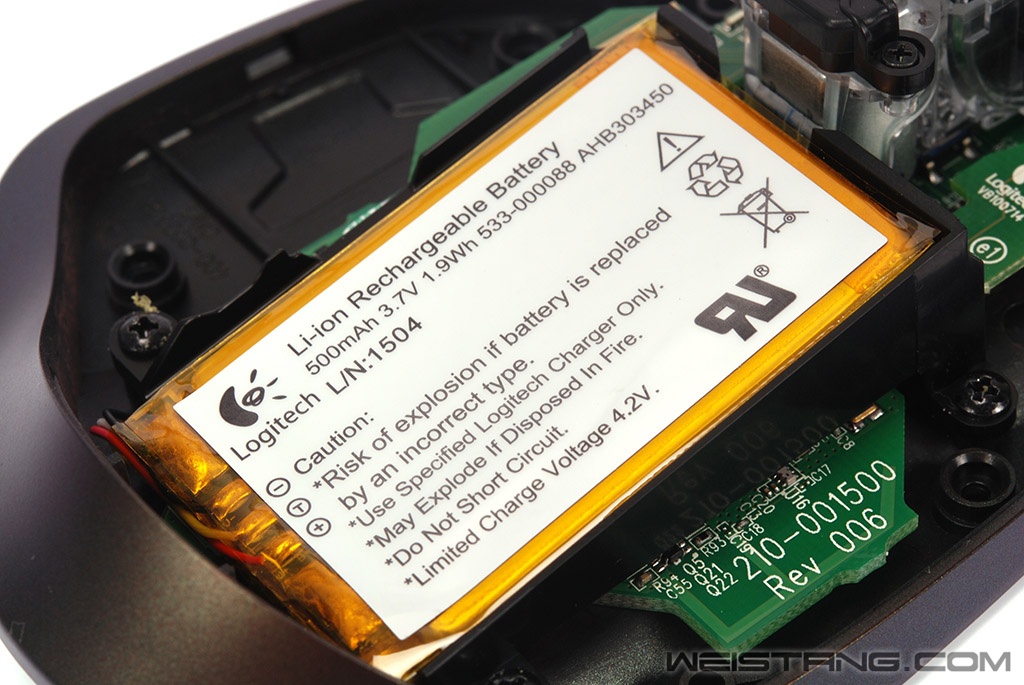

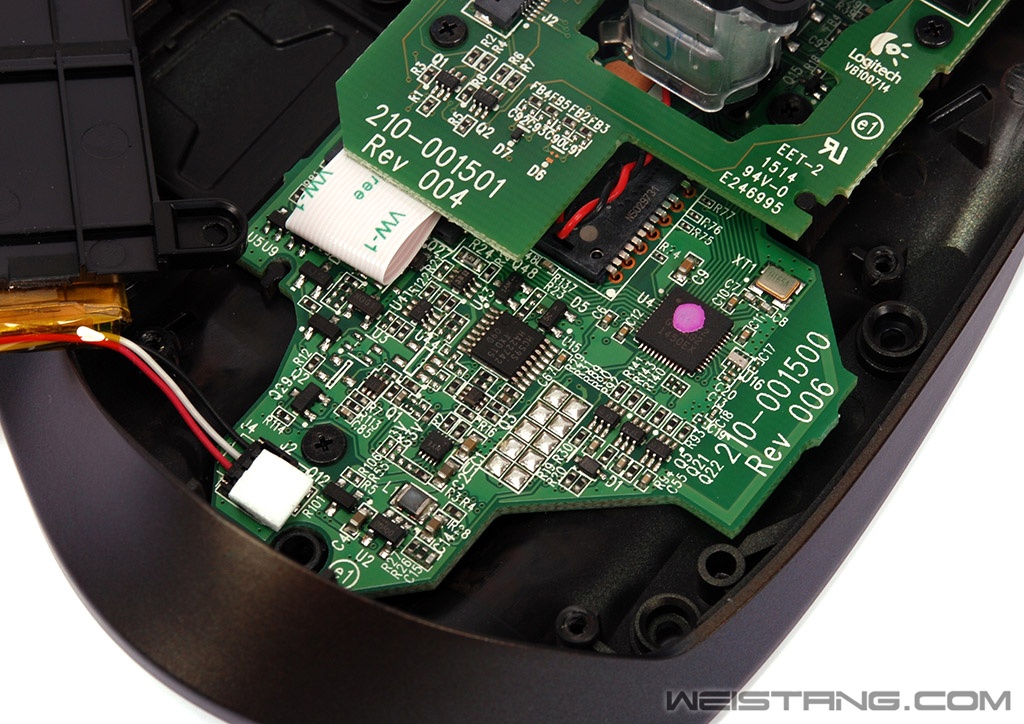

![]() 滚轮部分特写 ![]() 500mAh的锂电池特写 ![]() 电池跟PCB也是排线链接 ![]() 默认的D2FC-F-7N(10M)手感非常好 建议大家不要随便更换其他微动了 ![]() PCB部分一览 包括激光引擎芯片、主控、蓝牙无线IC等电路都在这张PCB上 ![]() 拧下四颗螺丝可以去下微动部分的PCB

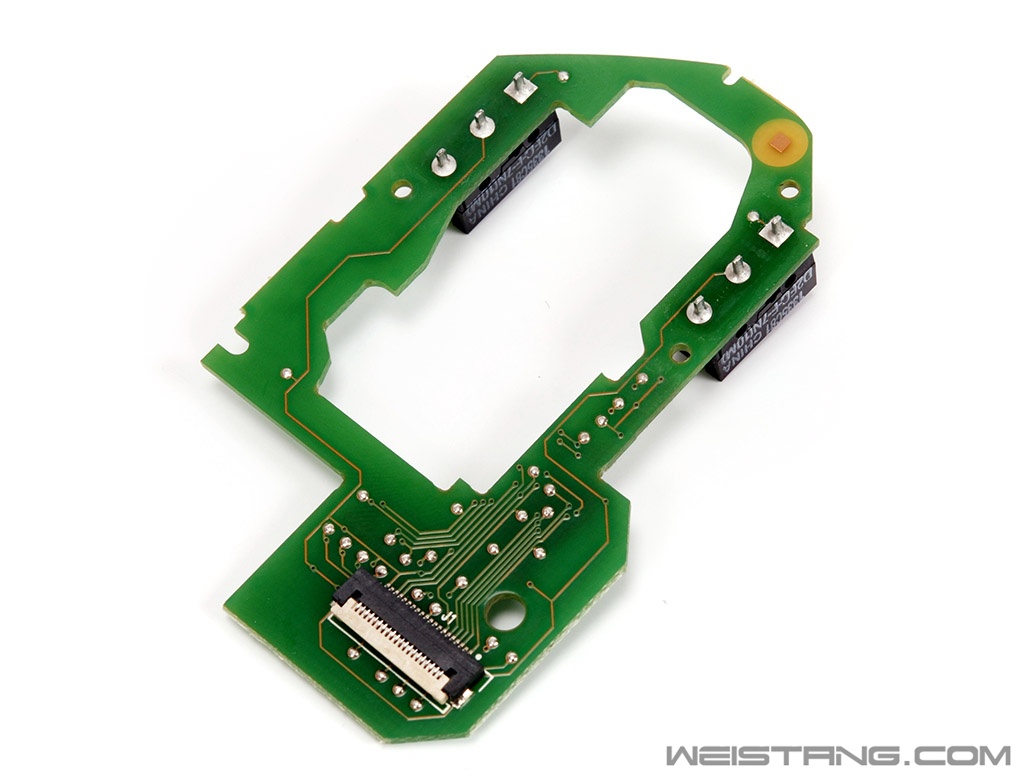

![]() 原相PMW3806DM激光引擎 目前网上没有PMW3806DM激光引擎的任何资料,但这款引擎是原相的高端激光方案无疑了。 ![]() 微动板PCB的正面 做工一如既往地优秀 ![]() 微动部分PCB的背面 依然是罗技惯用的高温焊锡,所以如果搞微动的话注意把温度调节好,其中两颗微动的信号“2”脚的覆铜走线都在PCB背面,而“1”脚的走线则在PCB正面,所以“1”脚如果焊盘脱落会比较棘手!这里再次分享一下焊盘脱落后PCB正面补锡的方法:https://www.weistang.com/thread-17119-1-1.html ![]() 换上了20M(OF) 结果手感偏软了 最后又换上了G502上面的两颗20M后 手感回归正常 |
