开篇

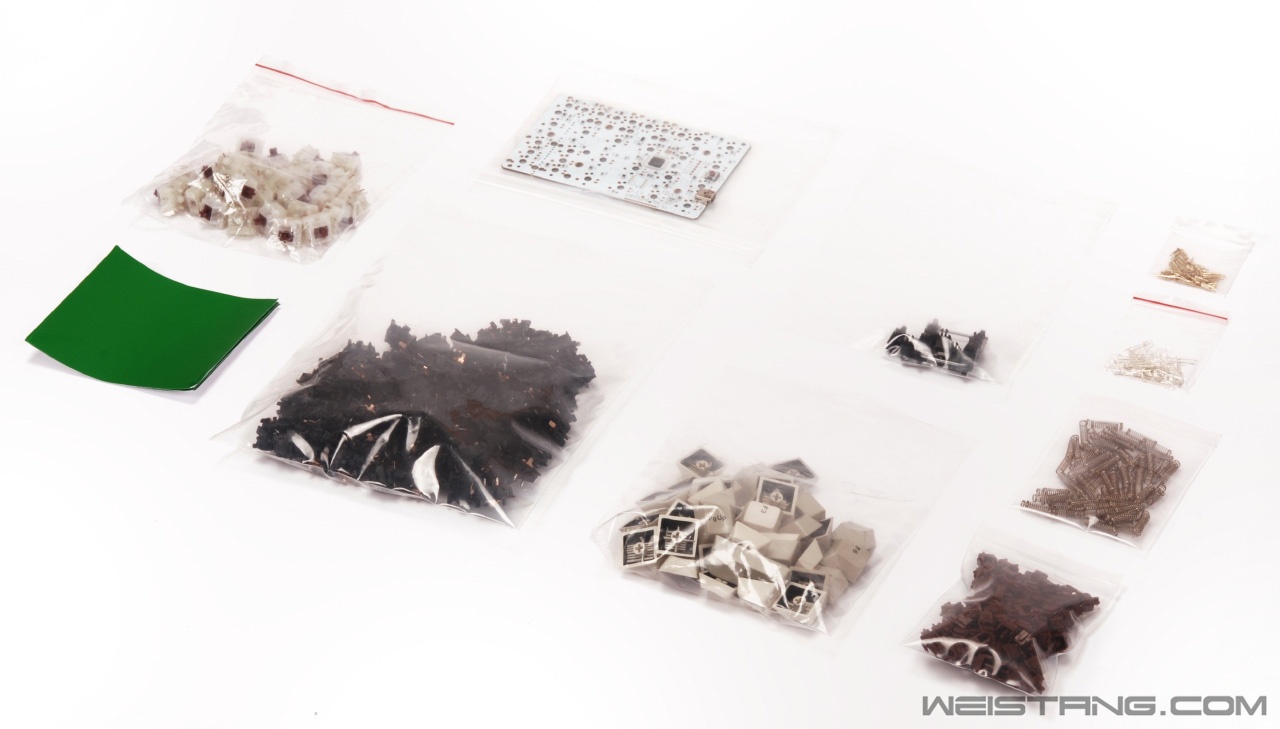

在半年前我们跟大家分享过基于GHpad PCB方案的订制GACnum金属小键盘的组装以及编程教程（金属定制GHpad键盘组装教程），其实就是一个很标准的客制化键盘组装过程，因为轴体是直接购买的成品所以只需直接对其做后续mod即可，比如上轴纸、轴芯上润滑、换轴盖，而led背光方案也是直接用3mm球帽led焊接的方案，很标准的套路，只要细心这些步骤没有任何难度可以说。今天我们也是借着Abostudio提供的新版枪灰色GACnum外壳的机会来进阶玩一下GHpad，跟之前的那一篇GHpad相比这次我们用的是二手轴板来拆轴，然后led灯改成热插拔方案，这样我们换什么颜色led就可以随心而欲了。其实看上去并没有多复杂，但是工序也真是多了不少，同时在改led热插拔的过程需要有几个重要的注意事项，这里我也是走了弯路，跟大家分享一下吧。  零碎一览  aboStudio订制枪灰色GACnum外壳 主轴方案：为了五脚轴，g80-11900茶轴二手轴板一张，都是被JS拆去卫星轴的轴板，轴成色一般，需要后期清理，基本50元左右；（可选） 卫星轴方案：拆机的2x卫星轴四个，可选择新的，但是选择拆机的一个好处就是卡键概率较低，当然也要看脸；（推荐） 键帽方案：GHpad PCB支持6×4配列，或者三个2x大键的标准方案，这里我选了一套拆机YLJ灰白二色，好多选择；（酌情选择） 轴保养：医用酒精一瓶，用来清洗轴体，美孚一号润滑油若干克，用来润滑轴心和卫星轴，低粘度的精密仪器用的机油（据说Cokelife成人专用润滑油效果也挺好），医用棉签若干，轴纸两张，用于YY和加固上轴盖！（酌情选择） 轴上盖方案：因为考虑透光同时考虑价格，这里我屌丝心有作祟了，选的冠泰透光茶轴轴体，用来拆解上盖；（坑不推荐） LED热插拔方案：轴内安装圆孔PIN针热插拔插座，一定要用9.7mm长度的加长引脚的轴内专用PIN针插座，我贪图了镀金YY买的是7.43mm长度的插座，结果走上了打磨轴上盖的不归路，我是遇到了JS，正常应该是加长型6元100个，镀金短针的4元100个！（推荐） LED方案：3mm球帽或方头的，因为热插拔颜色根据喜好任性来选，选光波一致性好的，不要贪图便宜，尽量选择进口的（推荐） 焊锡丝方案：有米上Germany WBT 0.8mm含银低温焊锡丝，没米就上黄花无铅低温焊锡丝（酌情选择） 上述就是基本的配件方案，这里要特别强调的是轴上盖尽量不要选择冠泰乳白色透光轴，轴盖太软，变形后记忆效应太强，卡键什么的罪魁之一，另外LED热插拔方案要用9.7mm长脚的圆孔PIN针插座，7.43mm的不是不可以用，会稍微短一些，在不改轴的情况下刚刚透过PCB 0.xx mm，而且还需要打磨轴上盖。其余不多说了，我们往后看！ |
