ROG M8G 细节
同样10相供电 电感和电容规格与M8H有些许区别 输出电容数量明显少了 M8G和M8R在BIOS中CPU VRM部分供电设置方面比起M8H要少了一些选项,比如VRM开关频率最高只能上到500KHz,而M8H可以上到800KHz,内存部分的供电调节选项比M8H也要少.

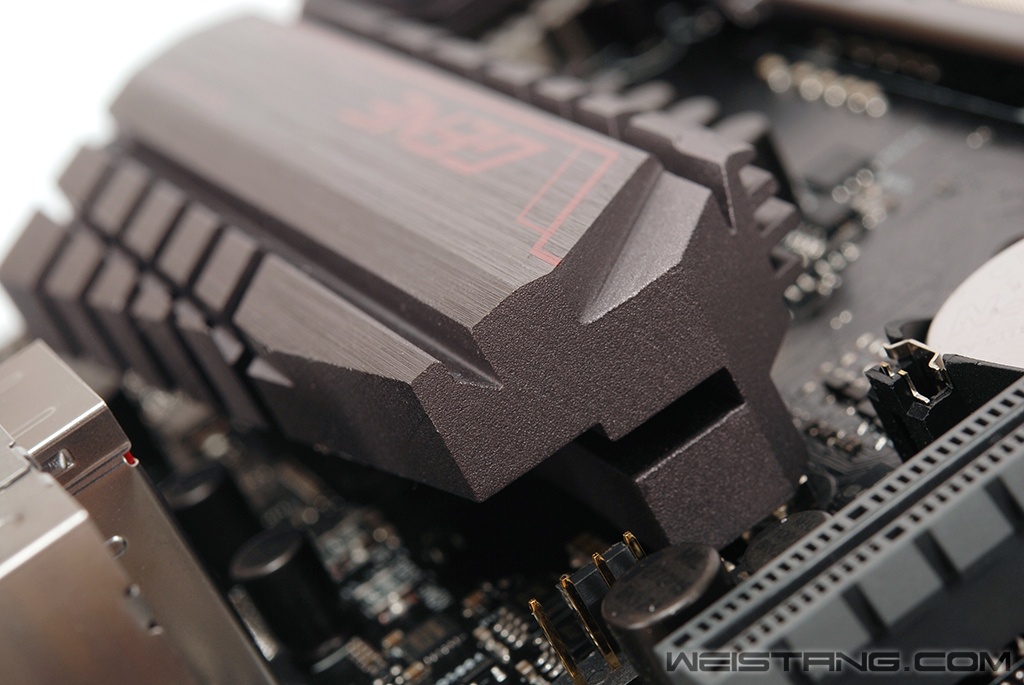

CPU供电VRM部分散热器侧面 电容换成了日本Nichicon-GT订制的“5K黑金”固态电容 内存2相供电 最高支持到DDR4 3600+MHz 两个PCIe x16长度接口,同样支持8x+8x SLI或者CF 6个SATA 6Gb接口,其中四个共享可变身两个SATA Express接口 IO接口特写 M8G的接口芯片比M8H还要豪华一些,因为PCB尺寸问题所以CMOS清除键设计在了IO接口的一面,然后没有USB 2.0接口,总共6个USB 3.0接口,红色的是USB 3.1 Type A和下面的USB 3.1 Type C,DP 1.2&HDMI 1.4b,一个PS2接口,其余声卡和网口跟M8H一致。 SUPREMEFX 2015 ,声卡是ESS ES9023P DAC解码芯片 NEC的声卡防爆音继电器开关特写 |
