拆解

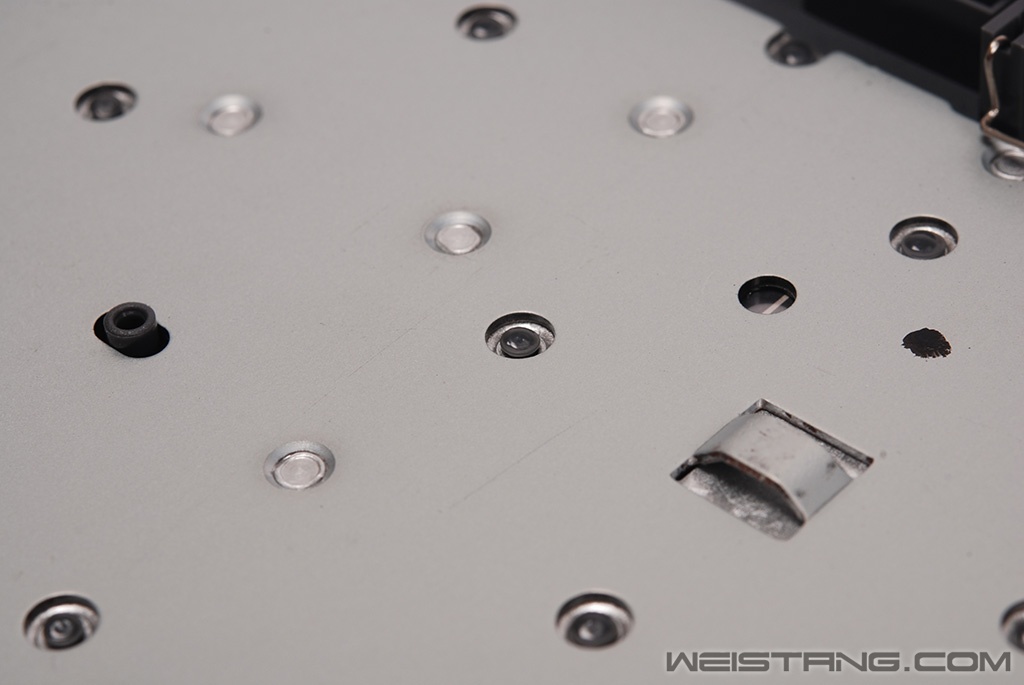

罗技产品的严丝合缝的风格在这次K380也是体现的淋漓尽致,底部算上电池仓内的两个螺丝位以及四个脚贴内的螺丝一共有六个,拧下后也是完全无法打开外壳,依然相当牢固,需要用卡片等工具辅助才能打开,而且K380底壳卡扣几乎延伸到了顶壳最深处,这给拆壳带来了不小的难度,打开后真的感觉到了做工的严谨,其实对于这种卡扣来说完全可以不用螺丝了,可见罗技对外壳固定稳定性是有多么高的要求了。 打开外壳 注意卡扣的深度 完全取下底壳 底壳的加强筋比K480更加密集 K380的外壳强度非常高,因为做薄了所以要做的更坚固,这应该是罗技的思路,底壳上的加强筋覆盖了大部分位置。 底壳尾部厚度2.09mm

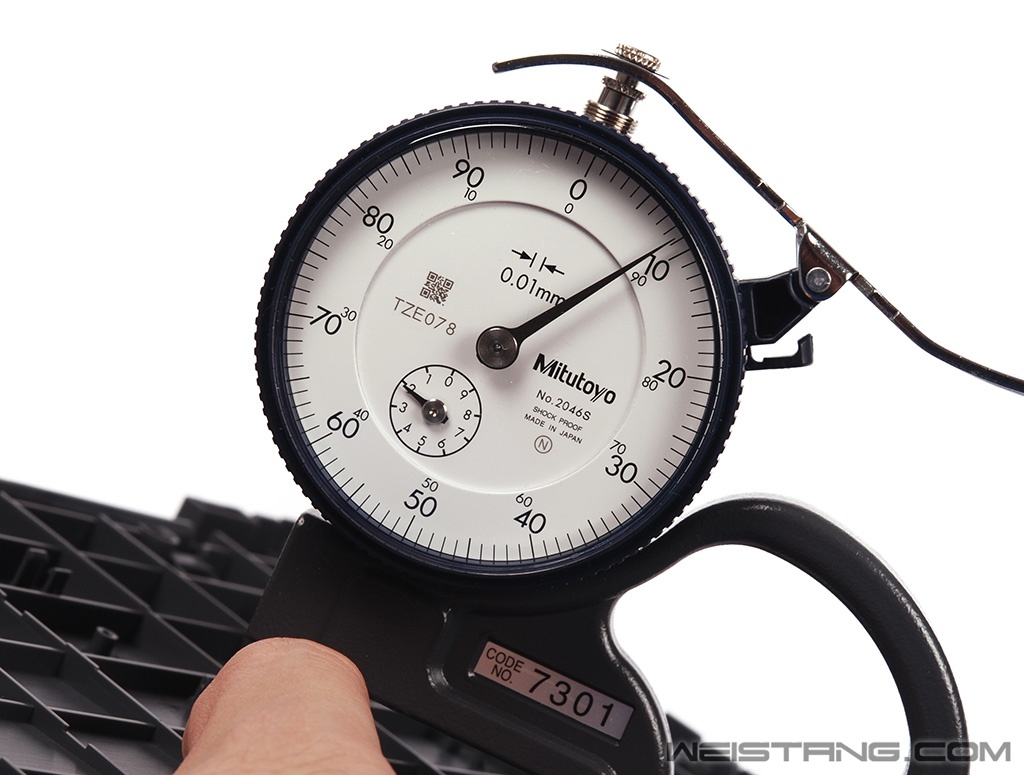

底壳顶部厚度2.13mm

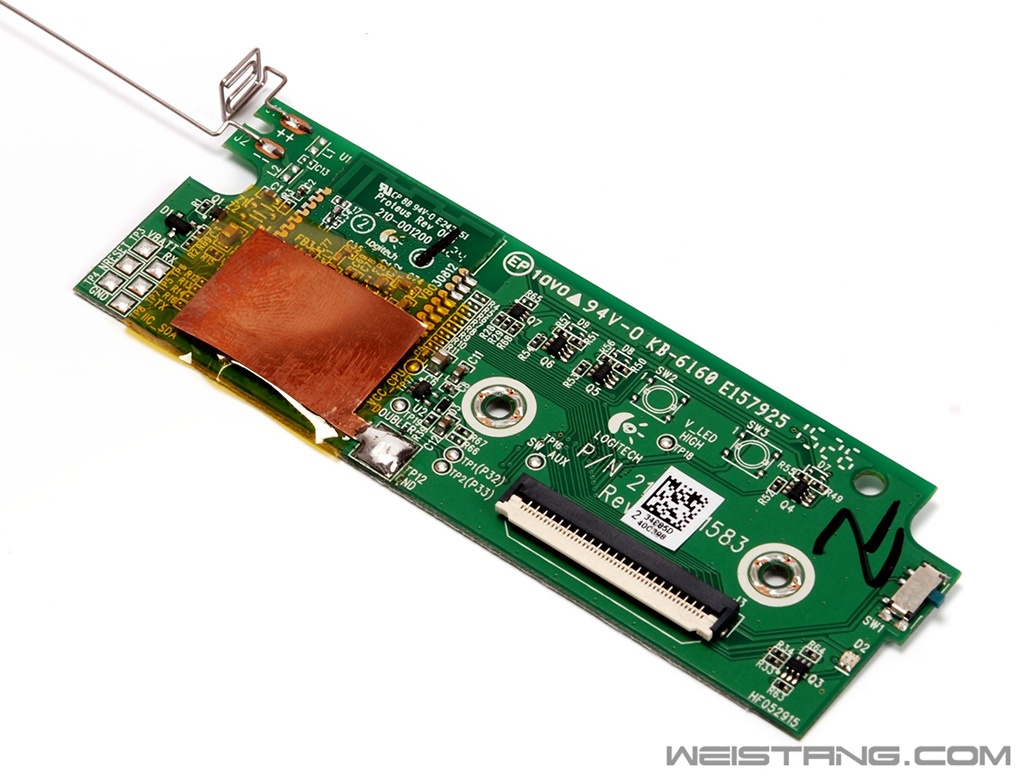

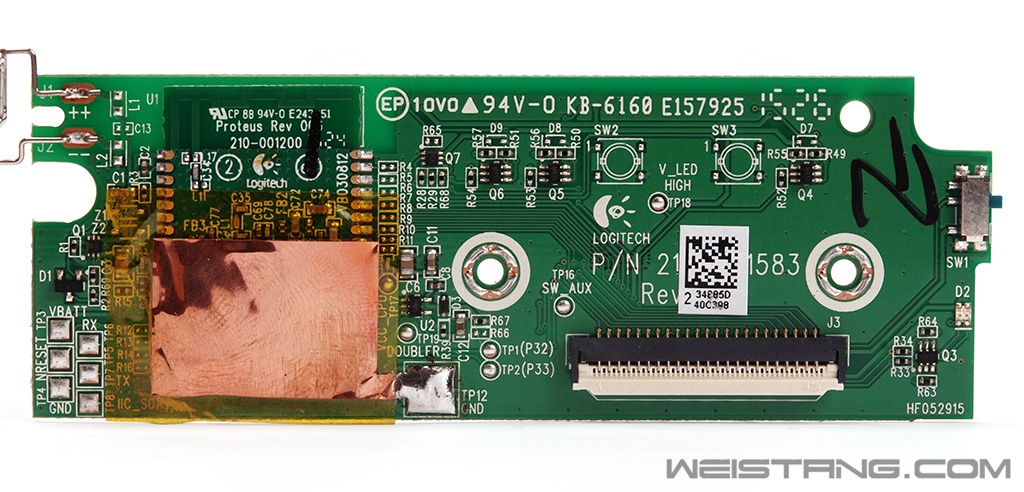

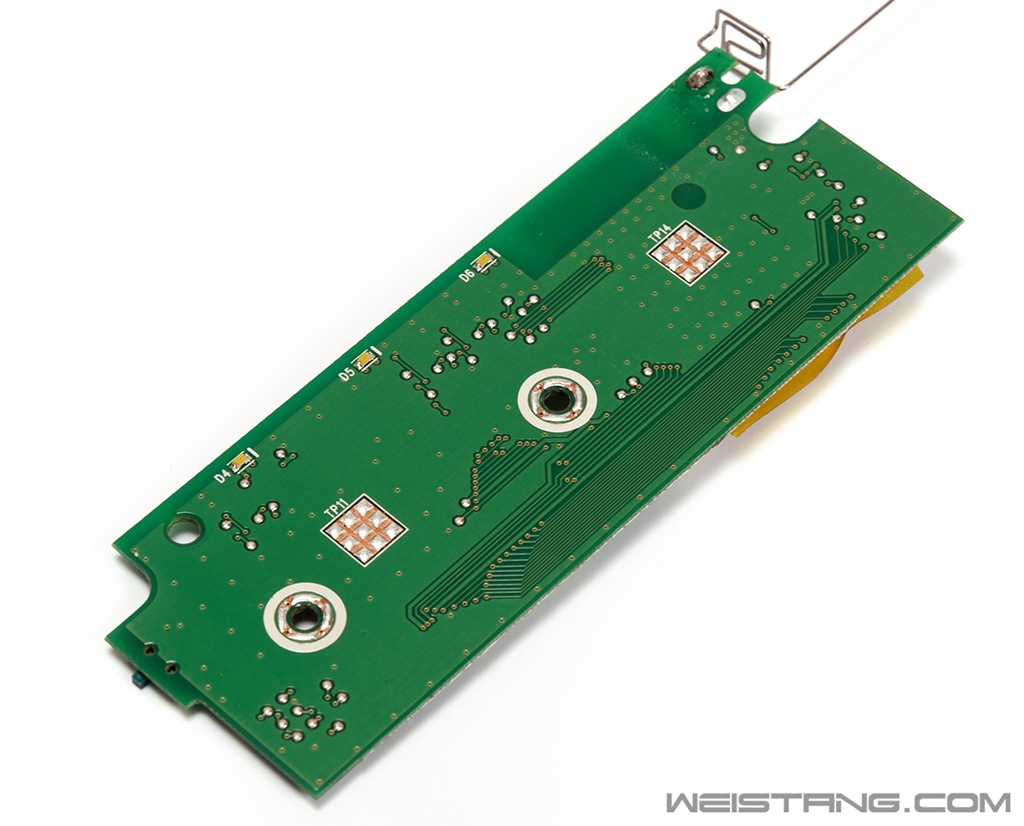

顶壳边缘厚度2.66mm 底壳厚度跟G310键盘是一个水平的了,可见K380做薄了但并没有单纯将外壳做薄,而是调整了内部结构布局。 内部主体 K380内部镀锌钢板依然是全覆盖,按键阵列排线直接插接到右上角的主PCB上面。 钢板拆不下来 拆下后恐怕就会破坏上壳与钢板的固定接口了 仔细看上图 主PCB部分 PCB正面 PCB背面 PCB所有的供电以及蓝牙主控模块都在PCB正面,整体的PCB方案跟K480没有什么明显区别,整体做工都非常仔细,元件规整度很高,依然在BCM蓝牙模块上覆盖了屏蔽和散热铜片,有接地设计,能起到一定的散热作用。 PCB正面 如果有哪位同学想飞线一把K380蓝牙主控方案的机械键盘的话恐怕难度略高了。 博通BCM20730蓝牙模块 博通的BCM20730蓝牙模块采用65nm CMOS工艺制程,高整合度直接支持键盘矩阵扫描,可以大大简化外部电路,还支持供电模式编程所以最大特点就是省电,当然这个编程是罗技预先在固件设计好的,就是一段时间内没有输入会进入到节能模式,相信罗技这方面的经验也是很丰富了。 |
