雷蛇巨蝮蛇拆解及飞线图

2015-10-19 23:12| 发布者: admin| 查看: 6879| 评论: 50|原作者: W.L.Troy|来自: www.weistang.com

摘要: 这鼠标是本地的朋友送过来修的，第一次搞巨蝮蛇，所以有机会给大家做个拆解和飞线图。 说实话这鼠标从侧面看还行，垂直从上往下看就觉得丑爆了，底部的光头孔一看就是飞利浦的光头，雷蛇品牌御用光头，但是 ...
     这鼠标是本地的朋友送过来修的，第一次搞巨蝮蛇，所以有机会给大家做个拆解和飞线图。

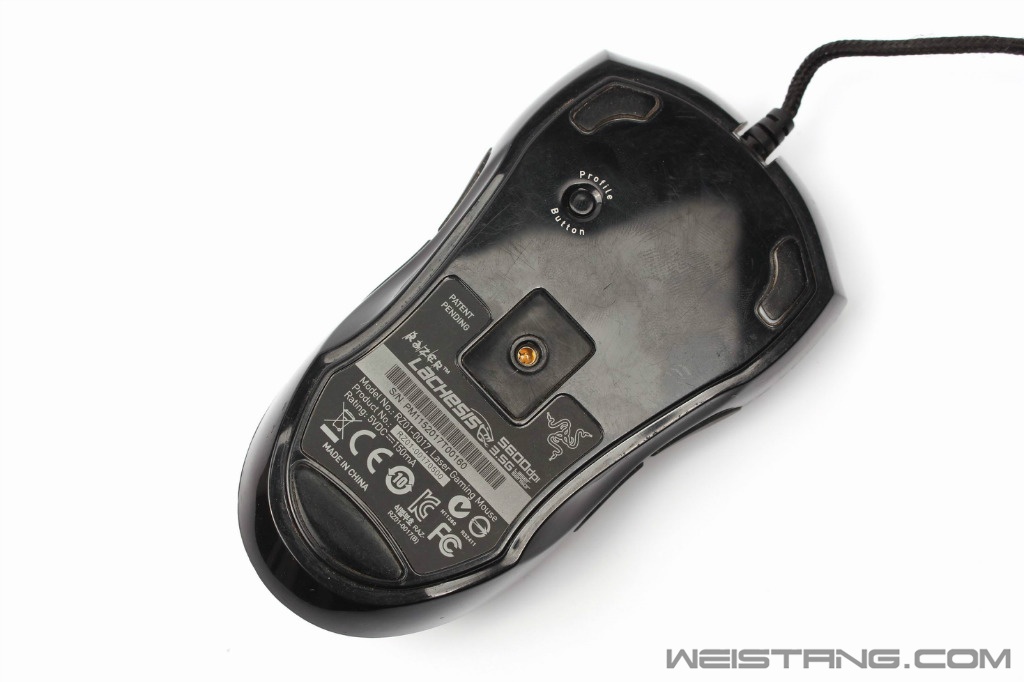

     说实话这鼠标从侧面看还行，垂直从上往下看就觉得丑爆了，底部的光头孔一看就是飞利浦的光头，雷蛇品牌御用光头，但是这光头的最大的问题就是总有轻微抖动。鼠标的前宽后窄设计估计一部分人会用着不太舒服。

鼠标很好拆，就一个螺丝在胶贴下面。

打开上壳注意上壳和主板连接的线，可不能开壳过猛。

上壳的特写。

鼠标线与主板的连接口居然在鼠标的尾部，一条黑线贯穿到末端。

鼠标前端板子和后端板子是用过两排插针进行连接的。插针很细所以拔的时候要十分小心。

通用式接线卡槽。

原装采用的是普通的7N微动，那哥们说这鼠标微动没用多久就双击了，然后放起来有一段时间没用。

看鼠标前端吃灰十分严重，都是黄土。

主板跟底壳之间没有螺丝，所以很好拆卸。

TTC红点的侧键微动。

主板背面特写，这里能看清楚光头了。

光头特写。

切换配置文件的微动。明显能看出是人工手焊上去的。

插针特写。

上板特写。

上板背面特写，微动的焊孔很小，所以清理焊锡的时候要小心，清理不干净的话千万别拿东西乱撬。


来两张我清理的焊孔，十分干净，这里微动第二引脚的线路是走的板子正面所以，一旦掉焊盘就需要飞线了，各位要换微动的小朋友们都注意吧。

最后依然是飞线图，A点和B点是属于接地，所以两个点互相飞线就好。C点飞线到E点，D点飞线到F点，这里的E点和F点都是穿孔线的过线口，口很小所以焊的时候要注意，如果焊锡不上点的话可以使用导电银漆进行粘连。今天就到这里了，谢谢大家观看。
收藏 邀请
上一篇：MX Master滚轮拆解与手感调节下一篇：我的第一把客制化 GH60 茶轴
发表评论

最新评论

引用 newhand2010 2015-10-18 11:41
飞到tp这些测试点会更容易些，铜过孔刮坏了就悲剧了
引用 W.L.Troy 2015-10-18 11:49
newhand2010 发表于 2015-10-18 11:41
飞到tp这些测试点会更容易些，铜过孔刮坏了就悲剧了

测试点不实际走线，所以飞过去还是断。有些鼠标的测试点可以用，有些则不能用。
引用 STOEN777 2015-10-18 14:37
活来了，又是飞利浦引擎
引用 W.L.Troy 2015-10-18 14:46
STOEN777 发表于 2015-10-18 14:37
活来了，又是飞利浦引擎

没错，又是。
引用 STOEN777 2015-10-18 15:06
W.L.Troy 发表于 2015-10-18 14:46
没错，又是。

今天才看到是版主大人了哈哈
引用 W.L.Troy 2015-10-18 16:16
STOEN777 发表于 2015-10-18 15:06
今天才看到是版主大人了哈哈

你不也是版主大人么，哈哈。
引用 STOEN777 2015-10-18 16:28
W.L.Troy 发表于 2015-10-18 16:16
你不也是版主大人么，哈哈。

吼吼
引用 biù 2015-10-19 23:08
好手艺 照片用心

原来大家都叫你飞线哥
引用 卡巴基佬团 2015-10-20 14:15
这应该是新款的巨蝮蛇
引用 GOOD@BOY 2015-10-21 23:14
你好，这款巨蝮蛇鼠标的光标不动，是怎么回事，只是光标不动，其他完好，该怎么解决？
引用 W.L.Troy 2015-10-22 02:01
GOOD@BOY 发表于 2015-10-21 23:14
你好，这款巨蝮蛇鼠标的光标不动，是怎么回事，只是光标不动，其他完好，该怎么解决？

巨蝮蛇的光头据说是有问题，有可能是你鼠标的光头出问题了。
引用 lifei0081 2015-10-22 18:29
我进来，你懂的
引用 妞妞的仔仔 2015-10-23 11:32
巨蝮蛇换成a9800方案必买 换成原相3310也必买 超喜欢这个外形
引用 fragbear 2015-10-23 11:34
一只生存环境艰辛的蛇
引用 雇兵 2015-10-23 13:55
看起来比较难修？
引用 terryjojo 2015-10-23 14:39
我去年买到个还不错的，整体可以看出是当年旗舰，只是必须要用硬垫，软垫鼠标肯定有飘逸，还有就是左右键按起来有点不一致，可能是我的捏握方式不太对。总之是个不错的鼠标
引用 aka小t 2015-10-27 18:39
   再看你发几次贴  估计我也就练成了~~
引用 神盾之子 2015-10-28 15:59
pcb外形跟鼠标外形都很像
引用 卢森堡选手 2015-10-28 21:41
飞线哥原来是版主啊
