声卡
![]() 华硕ROG团队对功能设计的不妥协还体现在了各种插卡设计上面

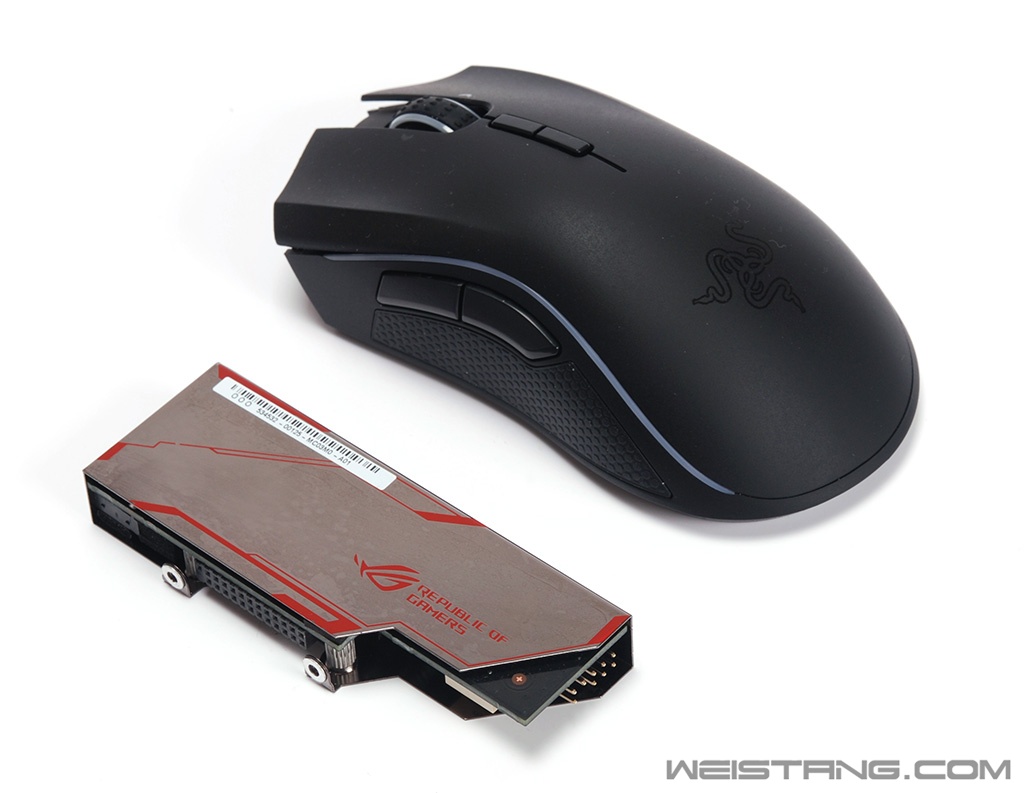

![]() 摘掉之后的M8I ![]() 同样有RGB发光设计的两款产品 对比一下尺寸(右侧Razer新曼巴)
![]() 底部有两个螺丝固定位和排线插口 ![]() 拆掉外罩 建议大家以后没事的时候不要来回拆外罩 回装时候有点麻烦 ![]() ROG SupremeFX Impact III声卡 M7I的声卡比M6I算是精简了不少,因为反应M6I声卡爆音情况,所以到了M7I声卡做了一定的精简,大家可以搜索一下两款声卡的对比,但这次的M8I上一个更加注重音频体验的声卡又回来了,跟这代ROG主板的声卡相同,更加强调pc hifi元素。另外加入了灯光指示,别看接口是全黑的,但是内部有led灯光指示。 ![]() ROG SupremeFX Impact III声卡 ![]() PCB正面 ![]() 对应接口的三颗LED ![]() ALC1150声卡处理器算是“小螃蟹”方案的最高端型号了 当然ROG其他板子用的也是这款芯片
![]() NEC日本原厂的延时开关继电器 防爆音用的

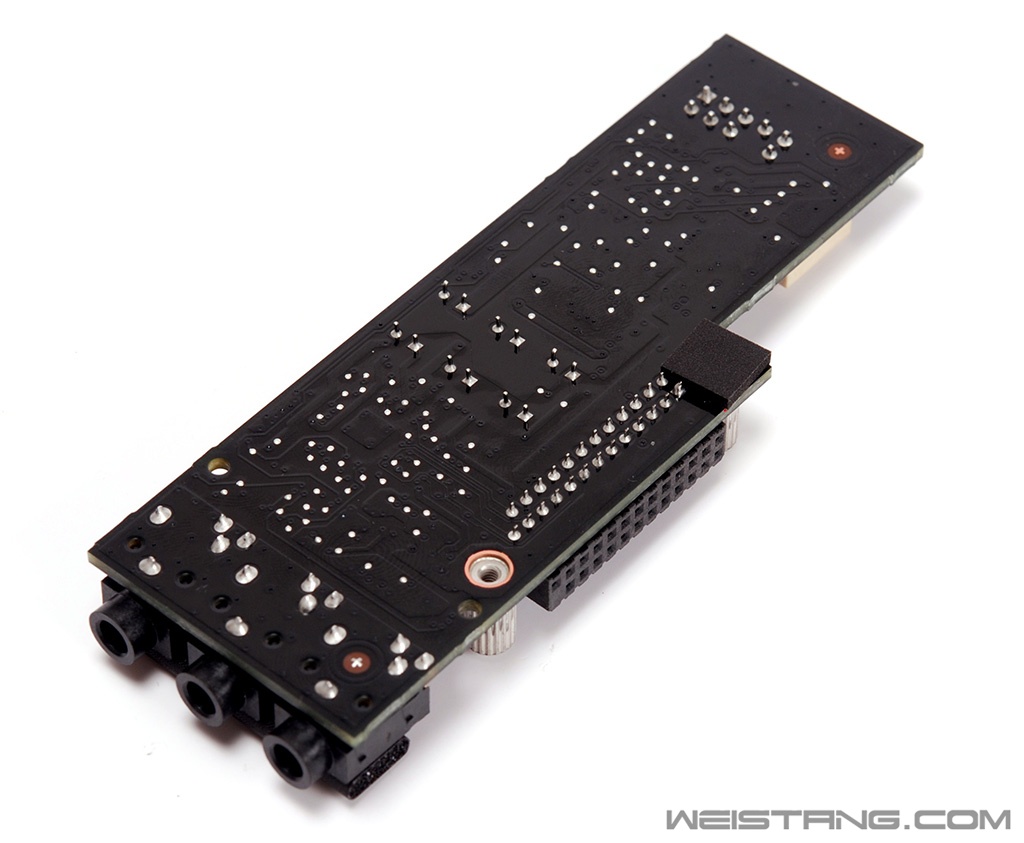

![]() ES9023P DAC芯片 算是高端级别的DAC方案了 右上角的是RC4580 2Vrms运放芯片 ![]() 上图中央这颗IC是耳机自动侦测芯片 可以自动侦测耳机阻抗 最高支持600Ω阻抗的耳机 ![]() 背面
![]() 约为0.5mm厚度的金属外罩 |
