PCB

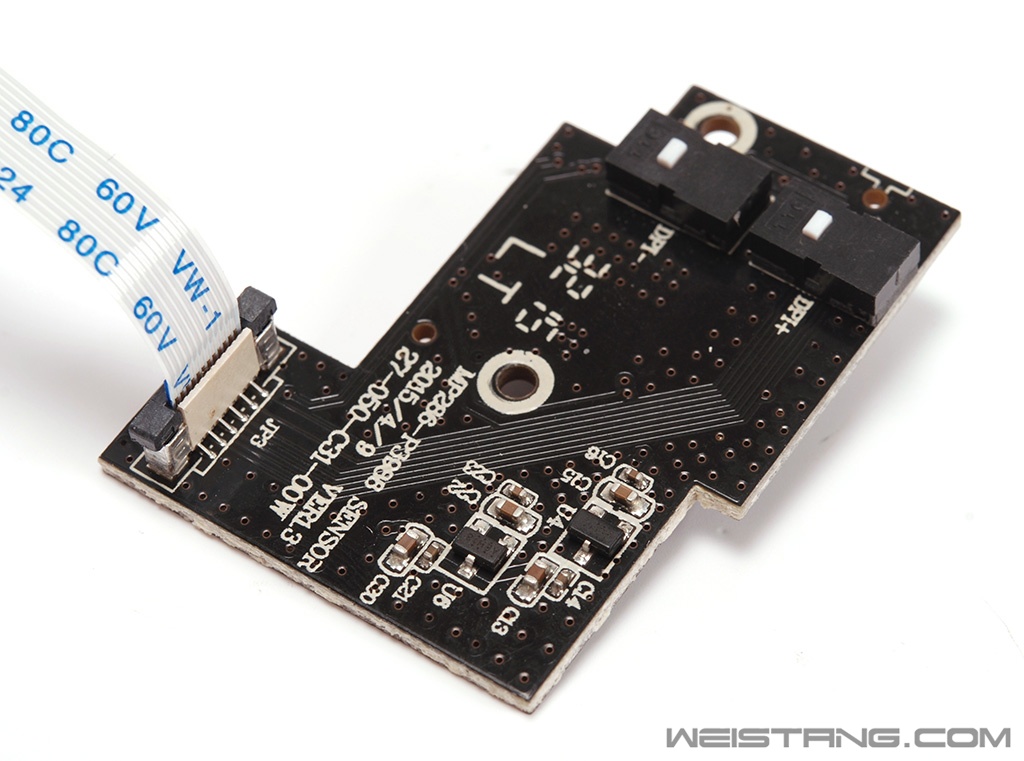

![]() 顶部PCB特写

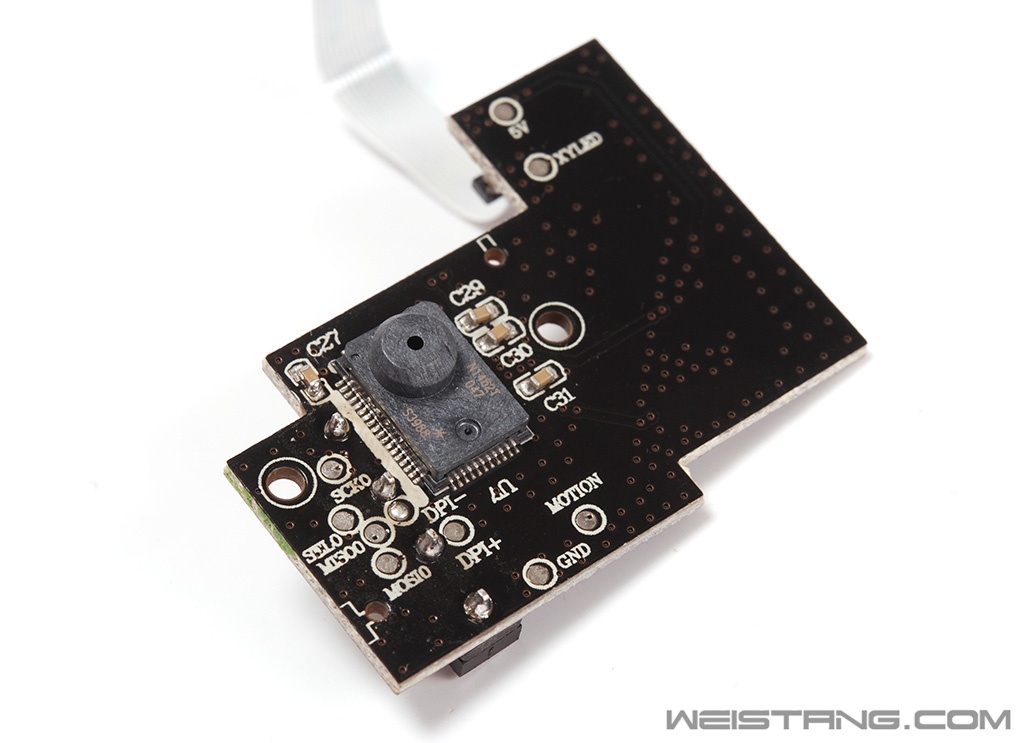

![]() 光学引擎被设计在了顶部的PCB上
![]() 安华高订制的S3988光学引擎 跟蝰蛇2013是相同的方案 是目前最顶级的光学引擎方案之一 ![]() PCB ![]() PCB背面

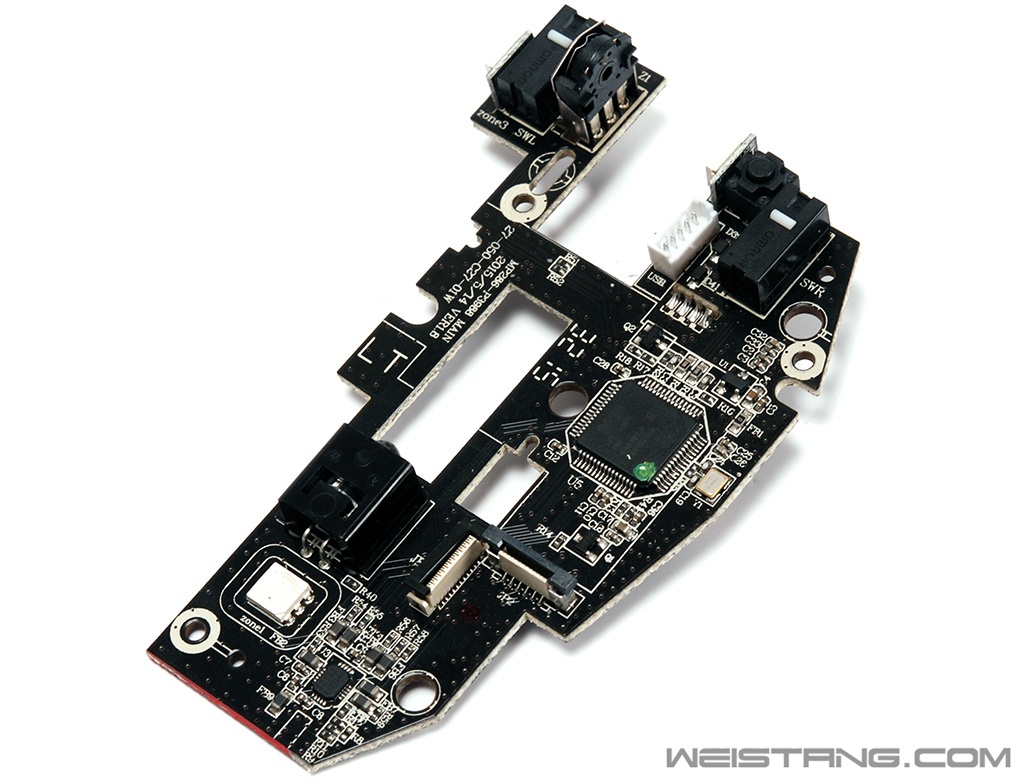

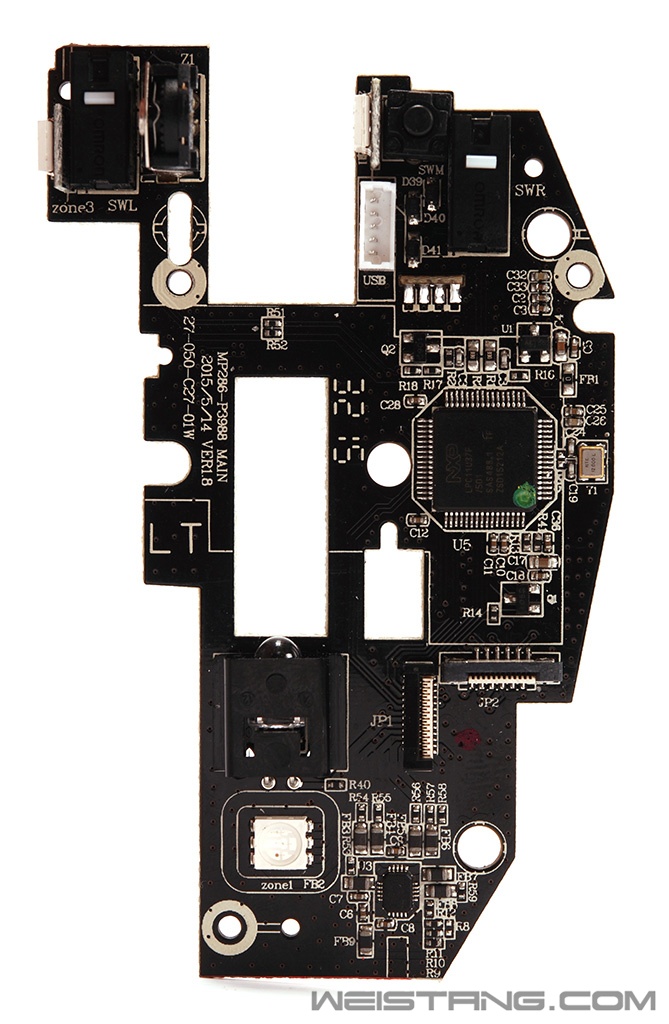

![]() PCB 正面

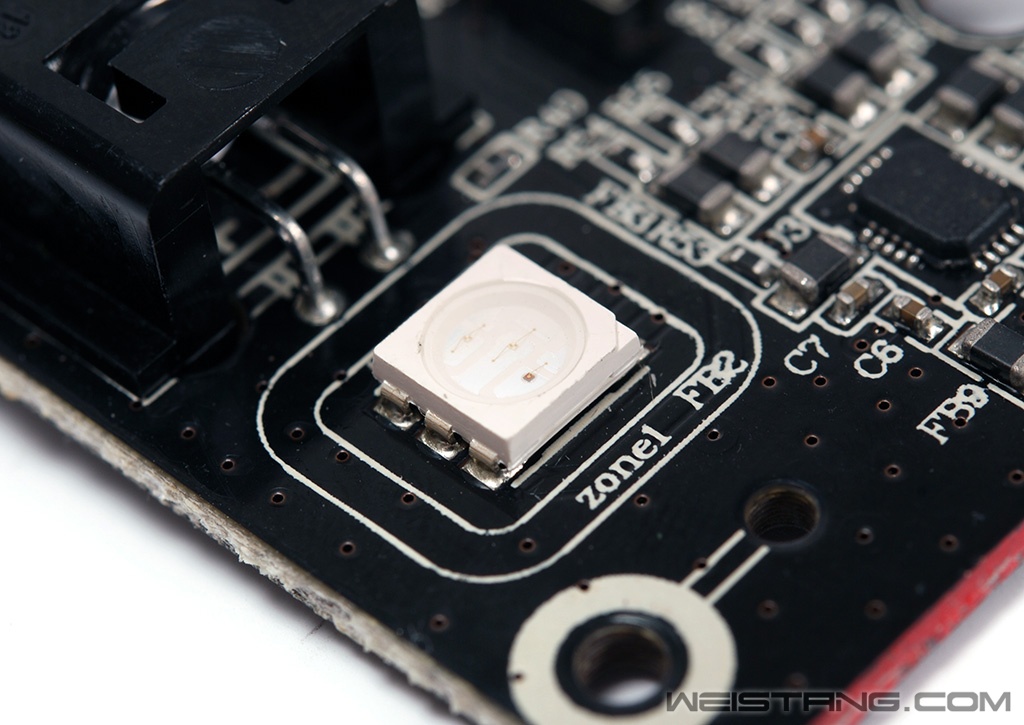

PCB整体做工还是比较不错的,可以称为是中高端的水平了,一共有四组RGB led模块,可以在驱动界面中分别控制。 ![]() MXP LPC11U37F主控 主控采用的是ARM Cortex-M0架构的处理器,频率是50MHz,拥有128KB的Flash容量,10K SRAM缓存,4K的EPPROM,所以鼠标本身而已存储背光以及参数设置,同时这个主控方案也是足够强悍,跟海盗船自家的K70 RGB键盘是相同的方案,所以足以见得主控的强悍。 ![]() 对应滚轮位置的RGB Led 微动采用的是7N(20M) ![]() 发光RGB贴片LED |
