拆解(上)
R.A.T PRO X极不建议拆解,就算是微动有问题,这里也不建议一般的同学拆解,因为拆解微动更换微动必会鼠标外壳部分带来难以恢复的创伤,而且鼠标的拆解难度也较高,至少比MMO7要高,如果满分10分的话,R.A.T PRO X的拆解难度在8分是有了,也就是说就算是有动手能力的同学拆解也可能同样要面临比较尴尬的情况。 取下鼠标底壳
固定底壳的一共7颗螺丝,这7颗螺丝拧下和拧回的时候一定要小心一些,一不小心拧花的螺扣就爽了。 拆下来的上盖特写
继续拧下几颗螺丝就可以拿下带有镀金弹簧触点的PCB,看到这里我想大家应该知道我前面说的光学引擎模块里有主控的设计了,主控没在这张主PCB上。这张集合了鼠标所有排线的PCB非常重要,其中滚轮排线是插接软排,而侧键排线连接到的侧键子PCB的线头很细,注意不要扯断。 五个排线插口都在PCB背面 必须拆掉才能进行下一步

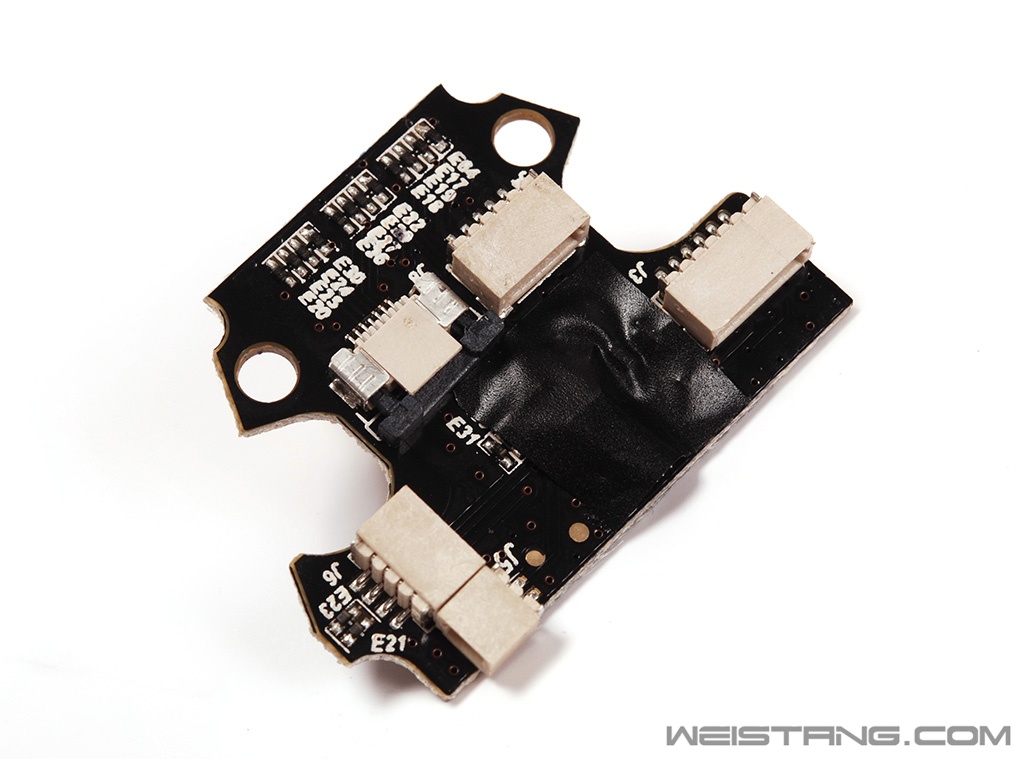

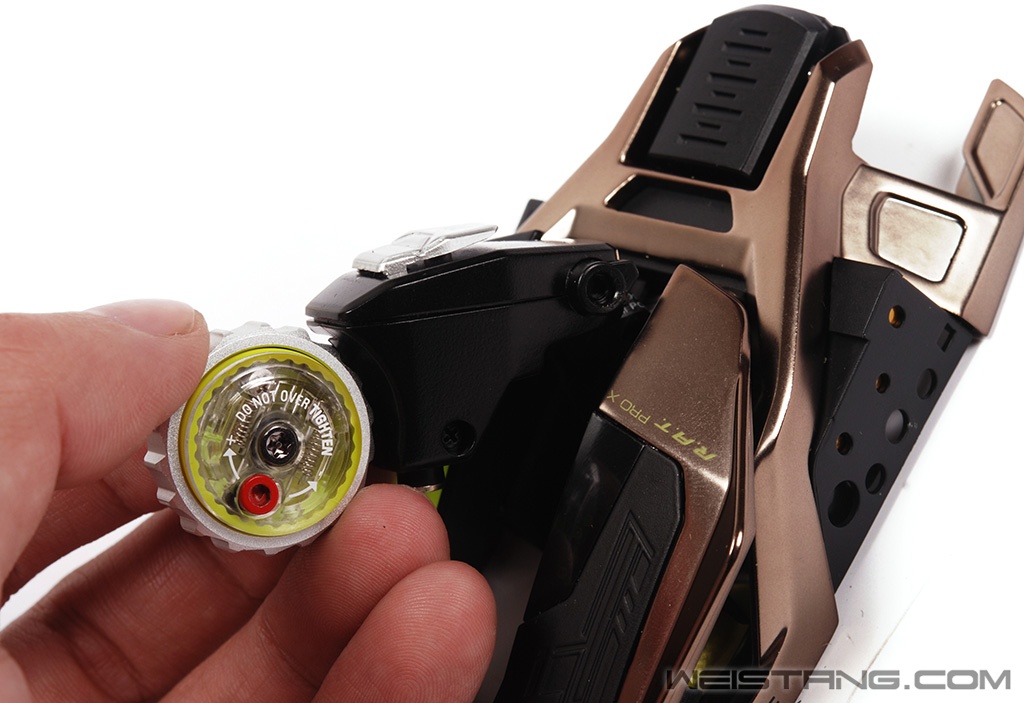

这些线都在鼠标PCB背面走的,不能改变位置,特别是USB线头要严格按照拆解之前的位置来走向,否则你就合不上这张PCB了。 拧下滚轮模组尾部的两个梅花内六角T10螺丝后就可以取下滚轮部分了 拆下的排线转接板 黑色胶带下面有个芯片 我猜是保护IC

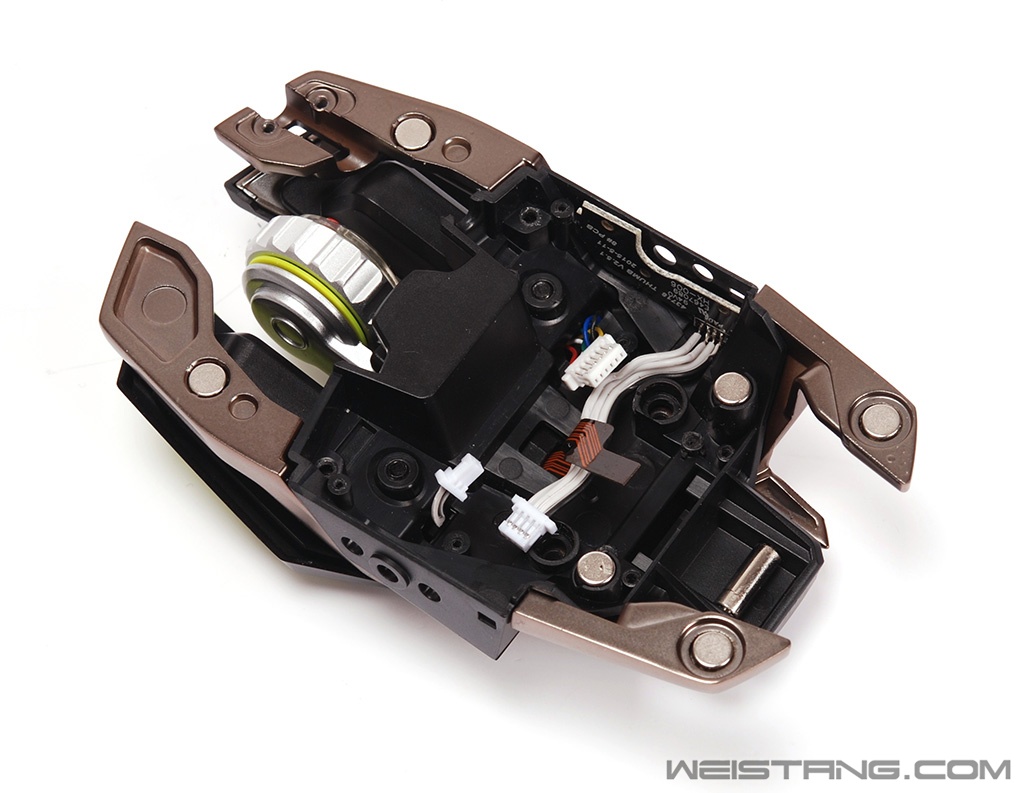

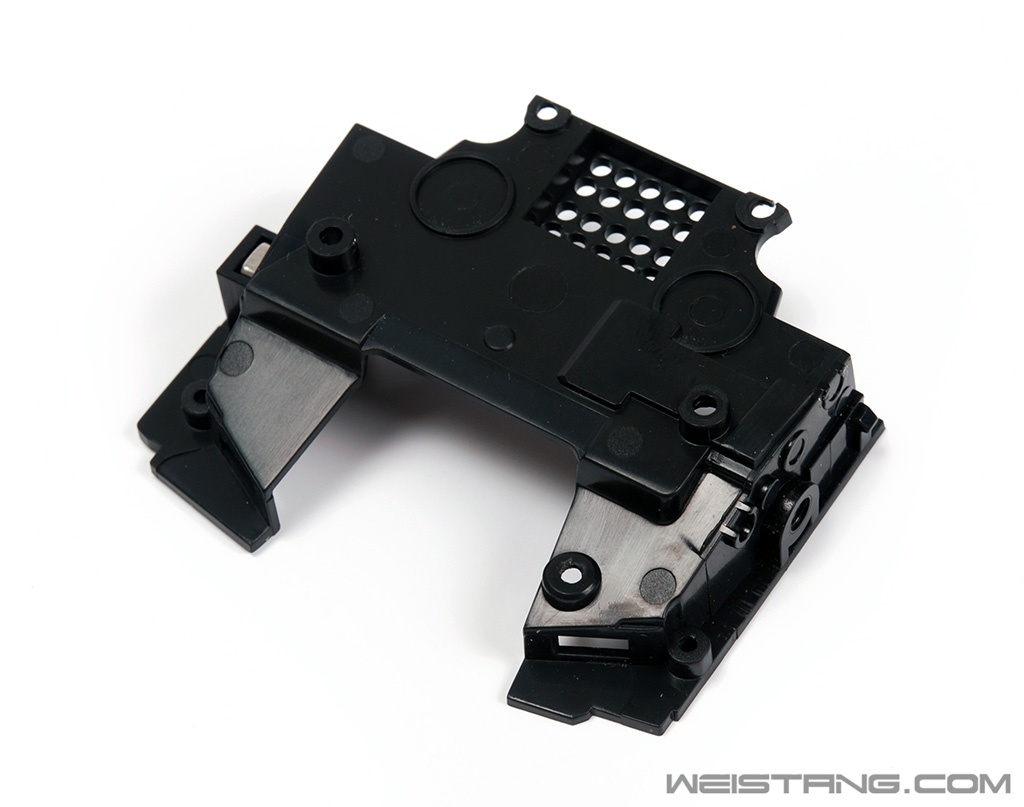

取下PCB后的外壳 内部模具精度比MMO7确实有明显提升 但是毕竟1799元的价格在这里

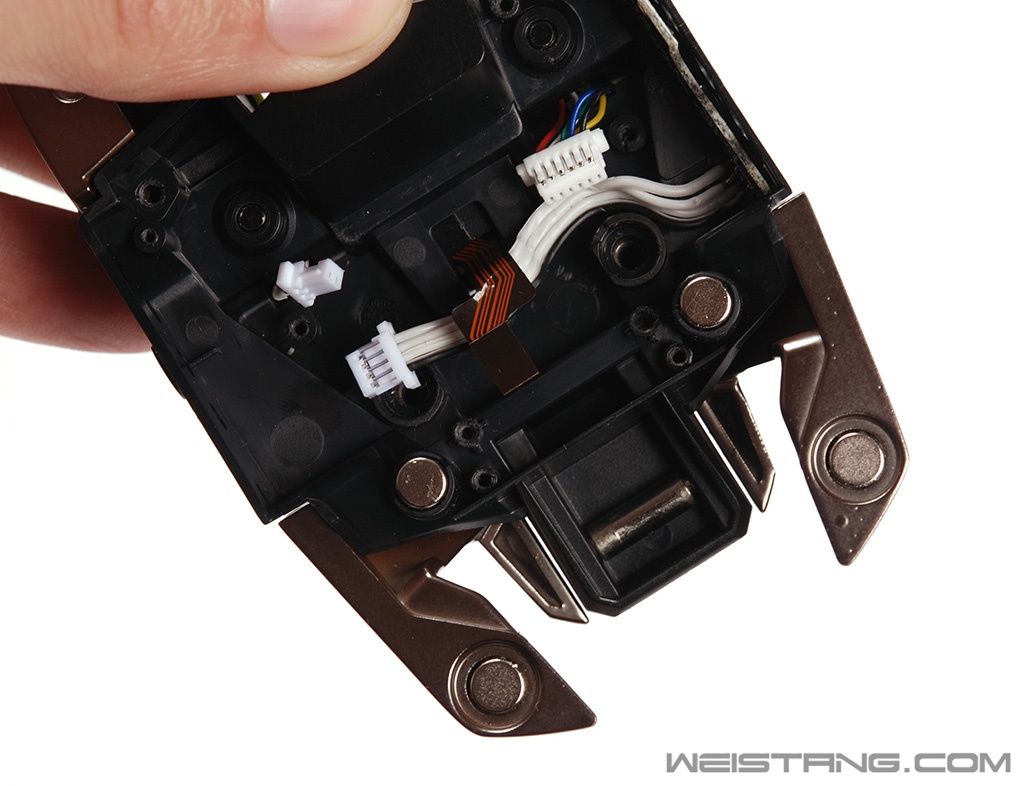

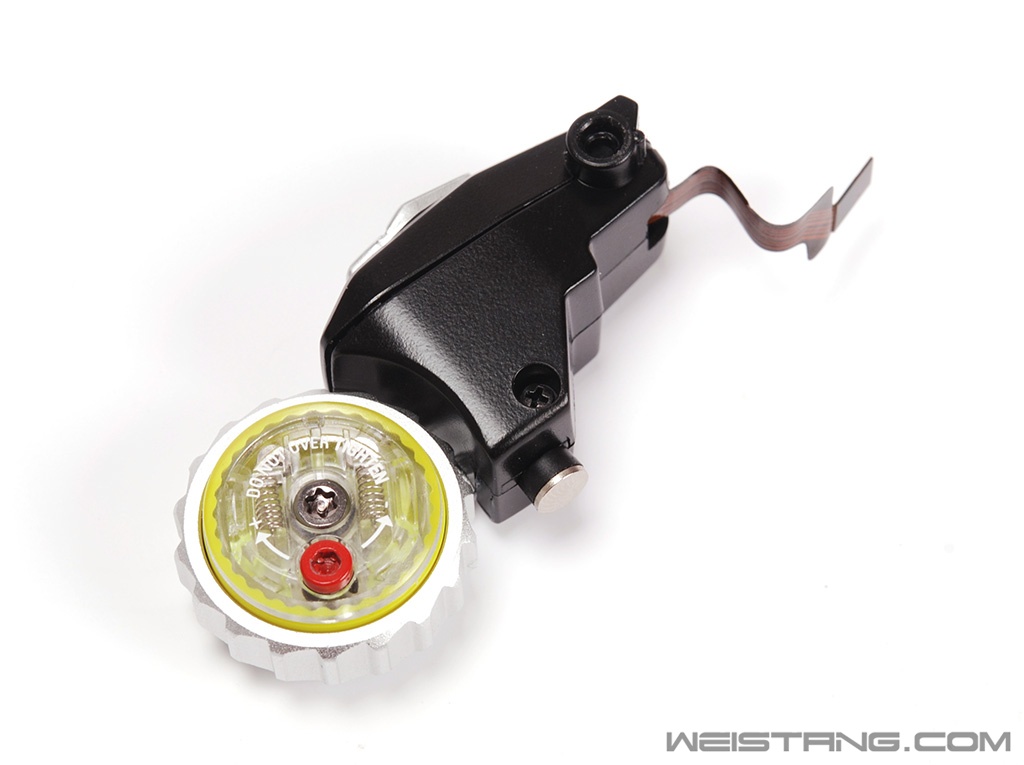

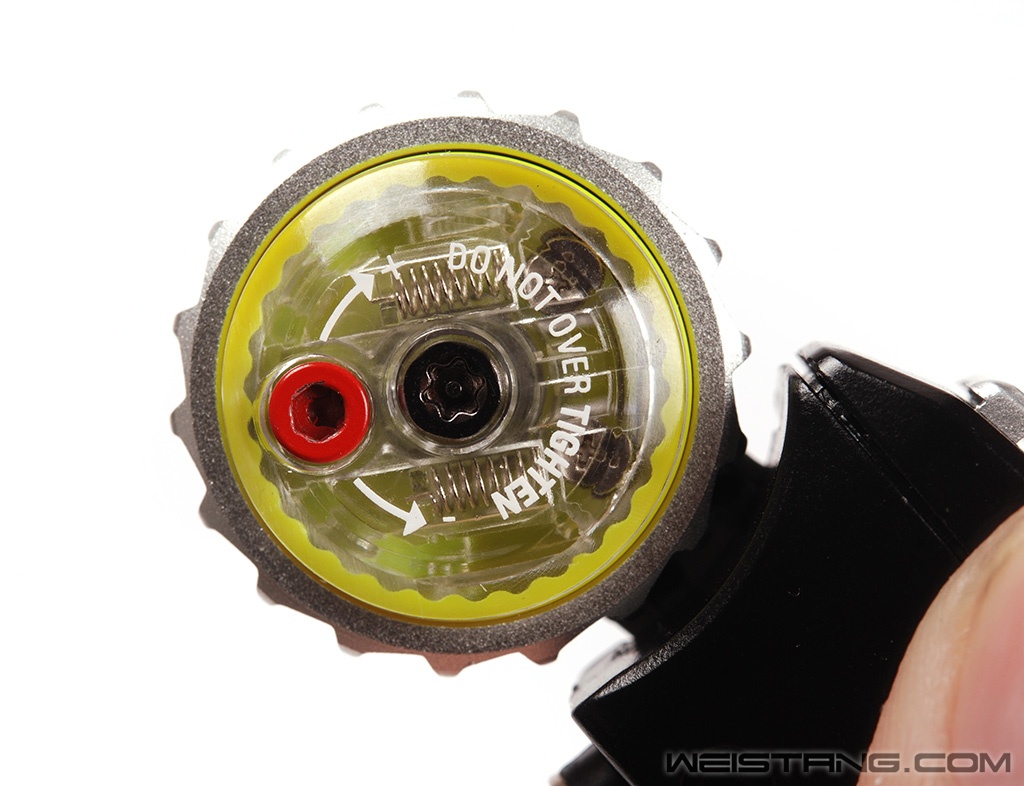

一共五根排线在一个略狭小的空间内 回装的时候稍有难度的 拆下来的滚轮模块 黑科技滚轮特写 能看到里面的双弹簧增压设计 好评 |
