拆解

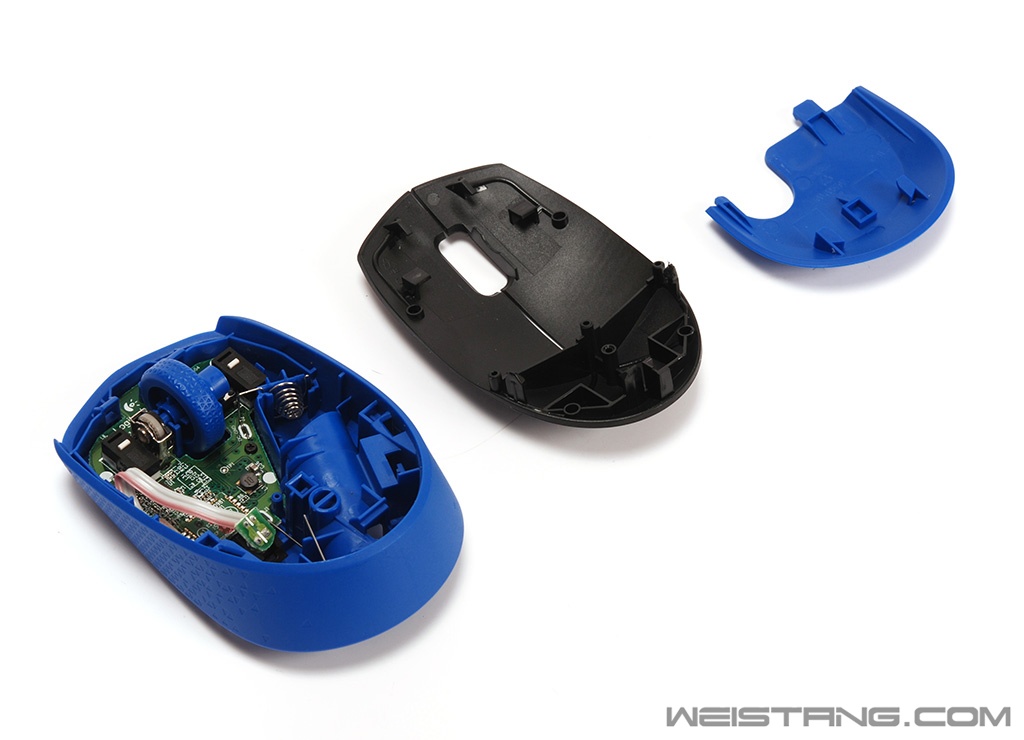

M171这类鼠标可能会遇到一些问题就是如果时间长了需要换微动怎么办,下面我们就来看看这款鼠标的拆解,鼠标上壳固定没有任何螺丝的,完全是电池仓附近的三个卡扣固定,不过就这三个卡扣使得这只鼠标的拆解并不是很容易,如果打分的话,罗技M171拆解难度在4分是有了,用一字螺丝刀将电池仓内的上壳三个卡扣顶开,然后就可以取下上壳了。 ![]() 拆解

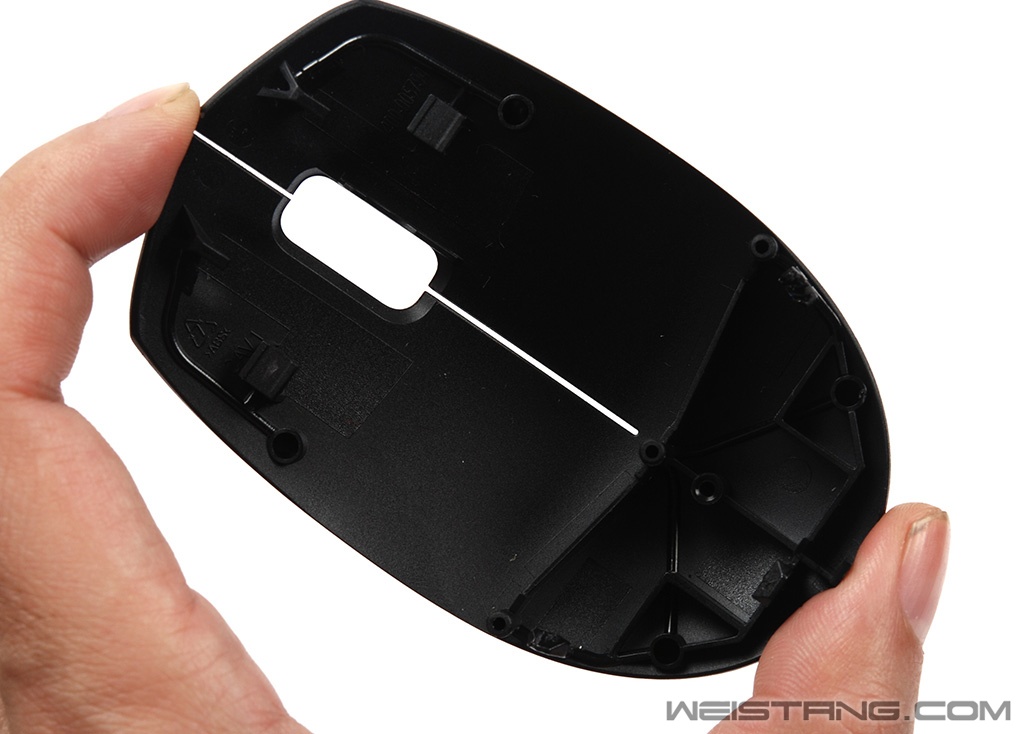

![]() 上壳内部特写

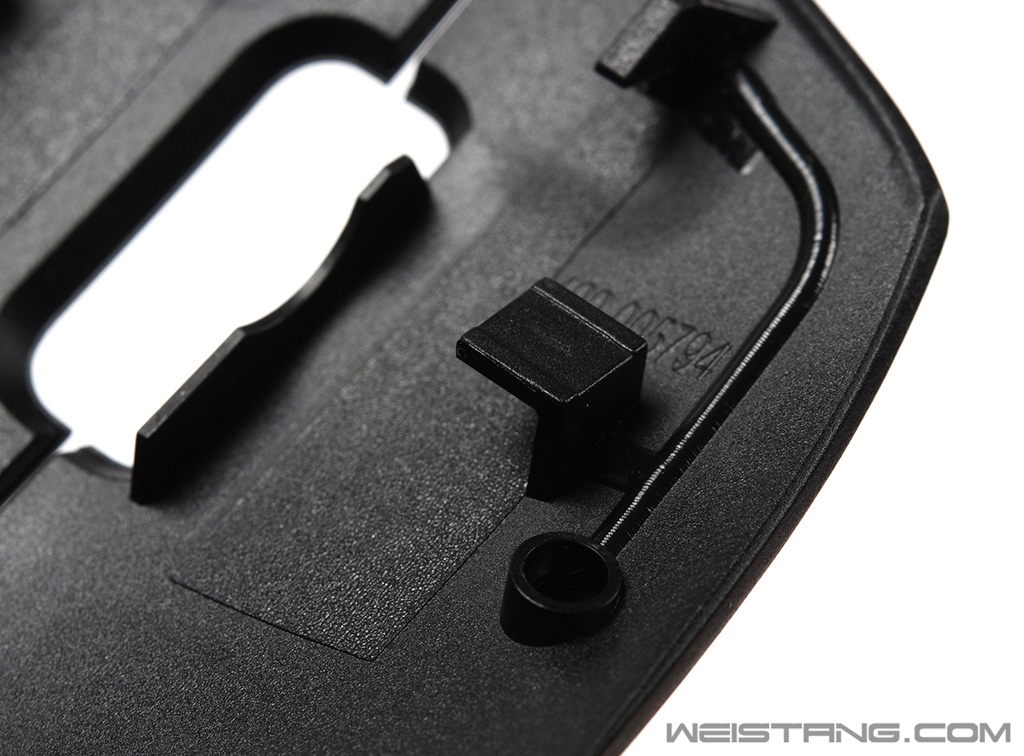

![]() 微动按键柱表面特写 没有什么处理 比较简单了 ![]() 取下上壳

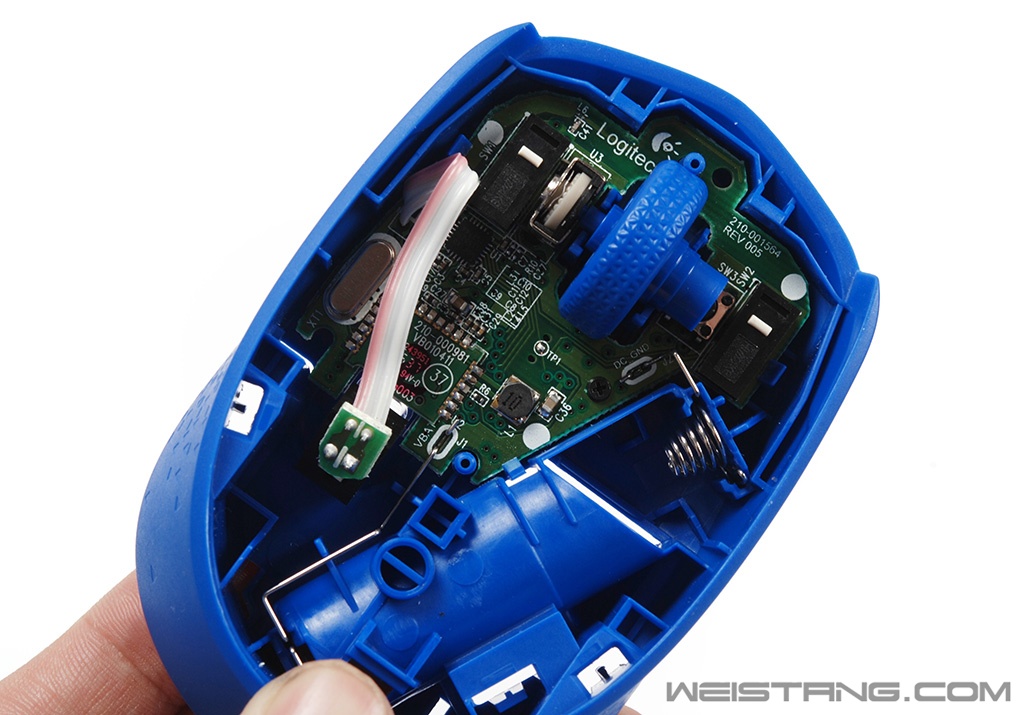

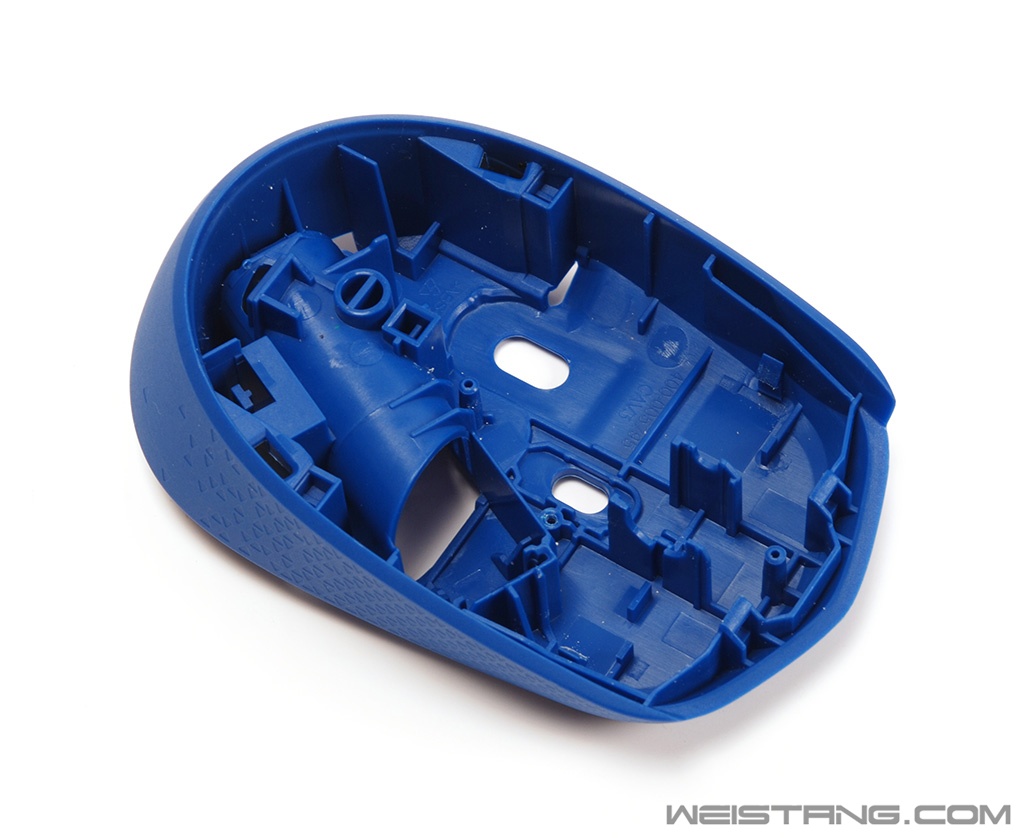

![]() 拆开上壳 然后固定PCB是两个卡扣和一颗螺丝 ![]() 底壳内部
![]() 底壳特写 结构还是很良心的

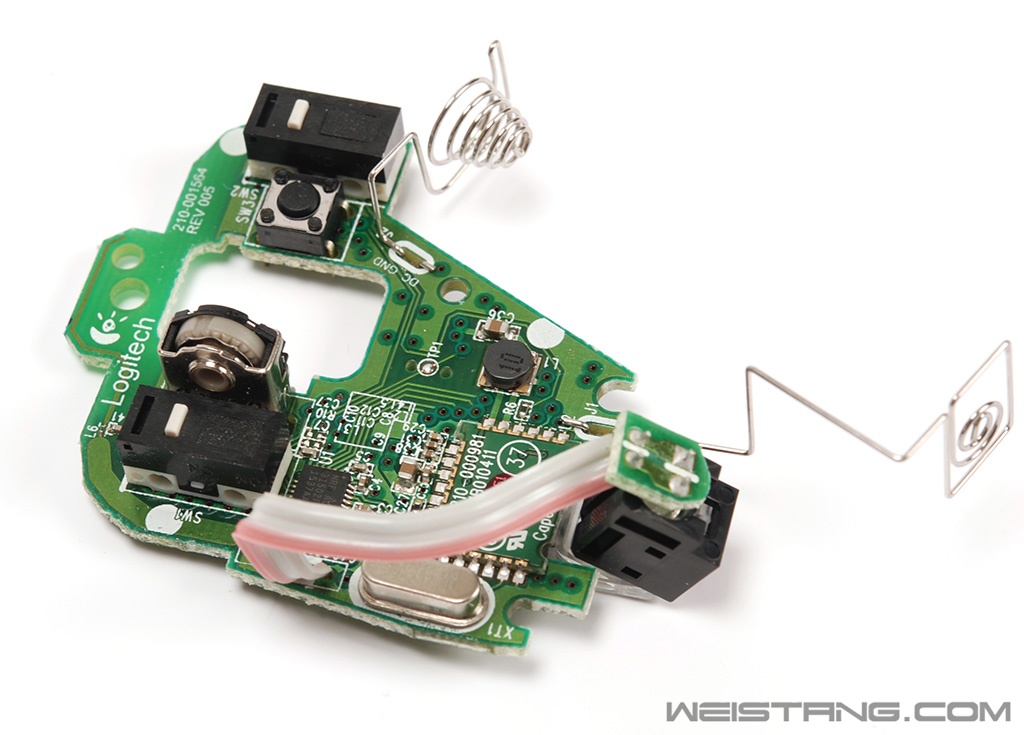

![]() 标准三角的微动 PCB做工尚可 跟M336基本上是一个水平

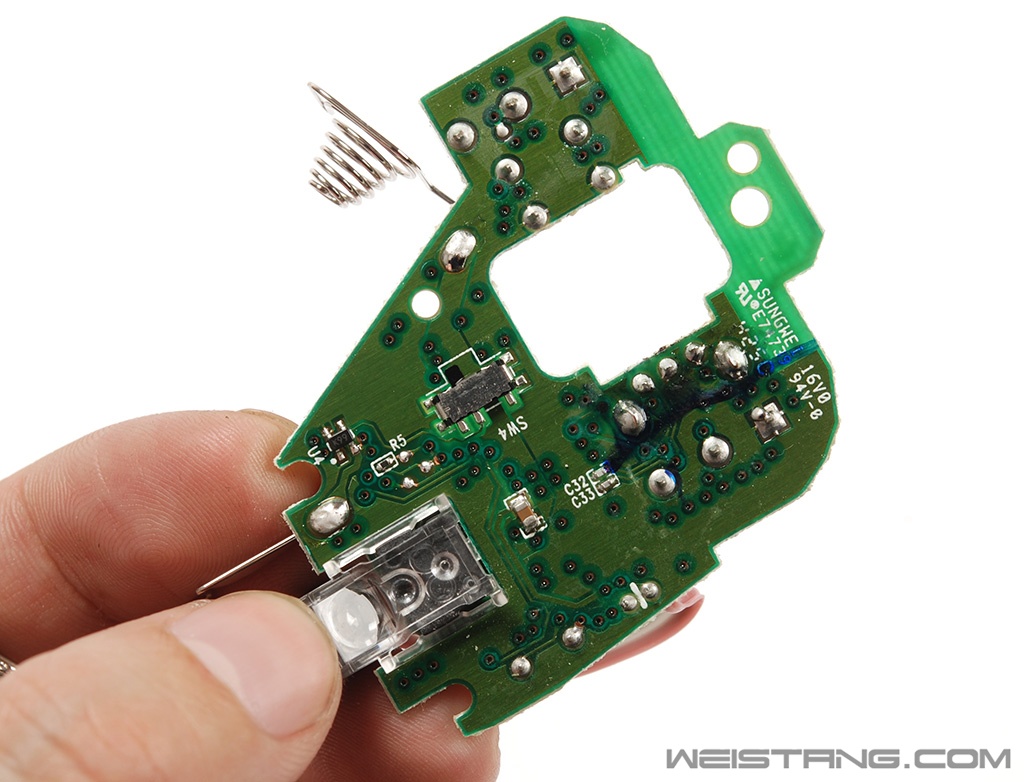

![]() PCB背面能看到微动引脚都在同一侧布线 机械编码器焊点是饱满的 |
