拆解

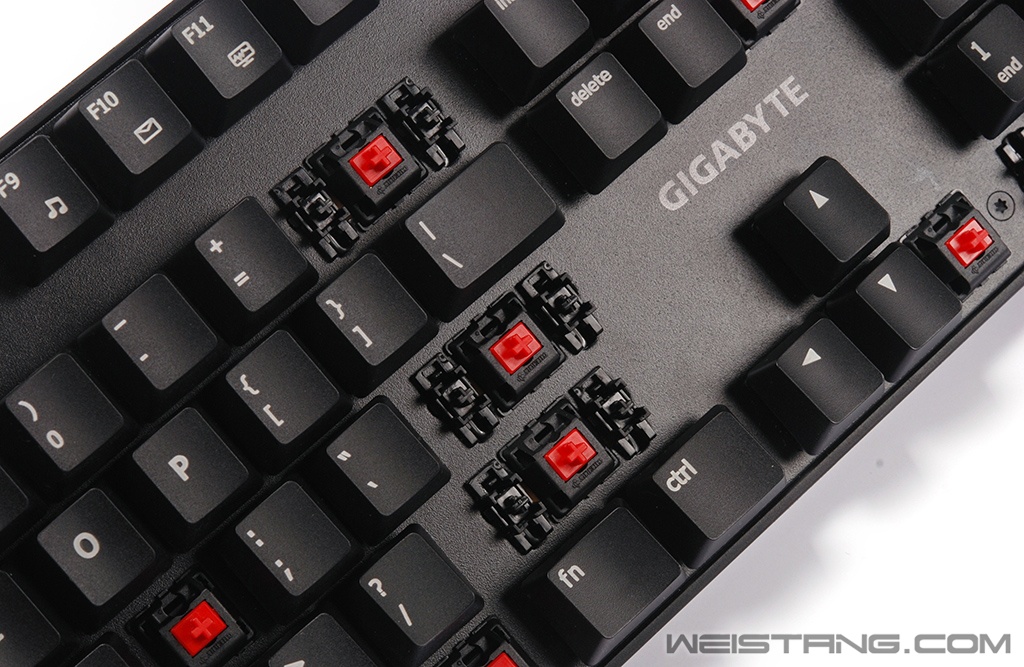

K83的拆解相当简单了,拆解难度1.5分,拔下键帽后拧下六颗螺丝就可以直接取PCB主体了。 钢板是磨砂化处理的 跟底壳塑料材质处理视觉上很相似 不过这是金属材质的
底壳特写 能看到对应六个位置的螺丝固定住

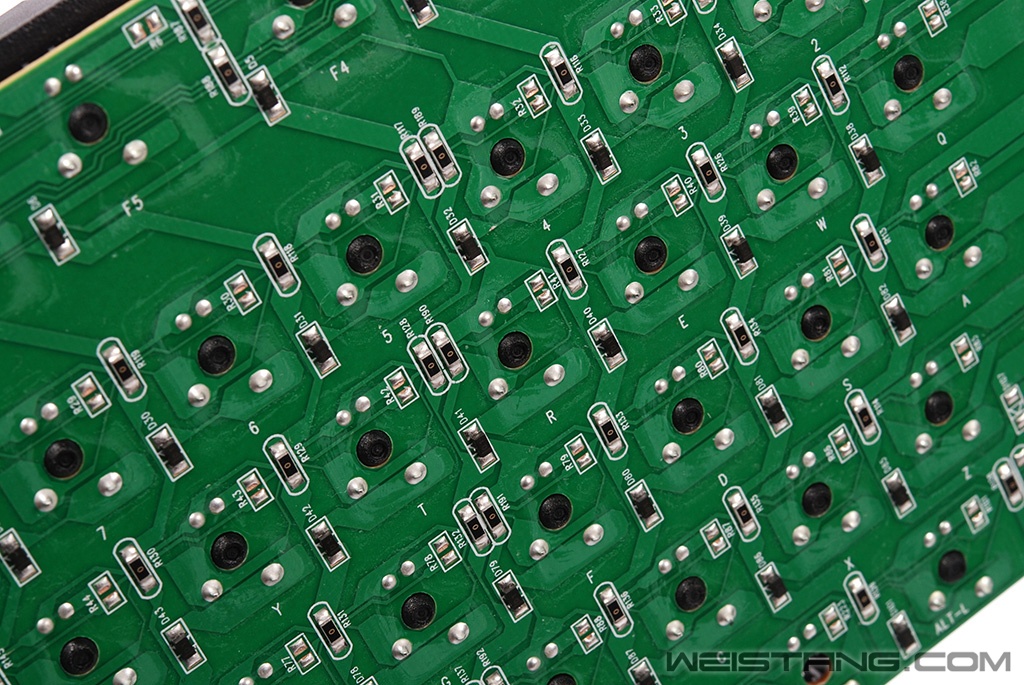

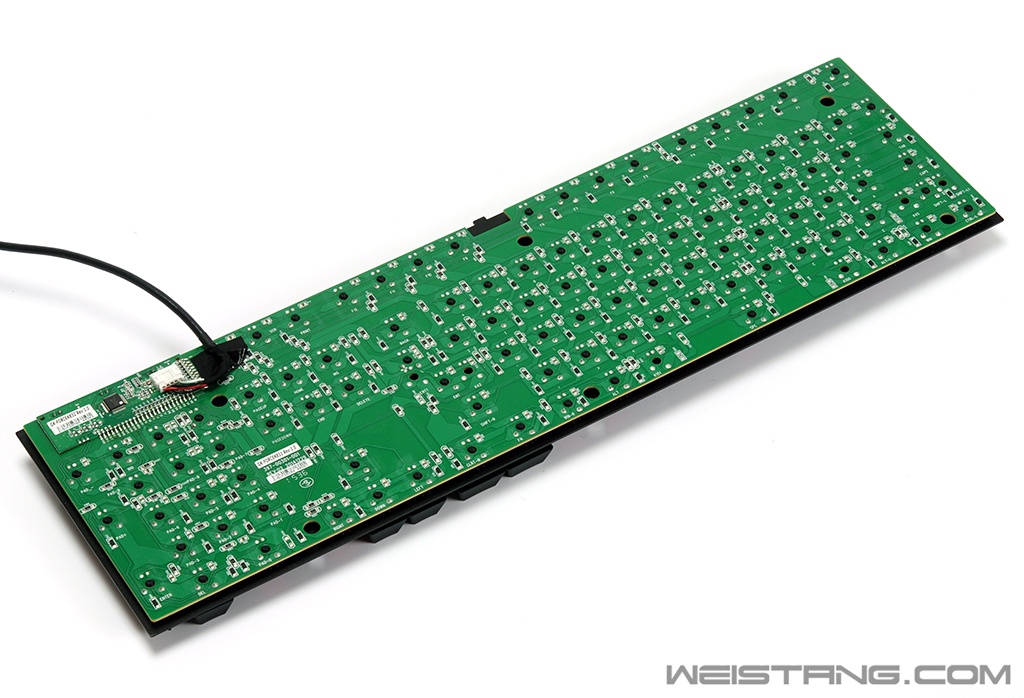

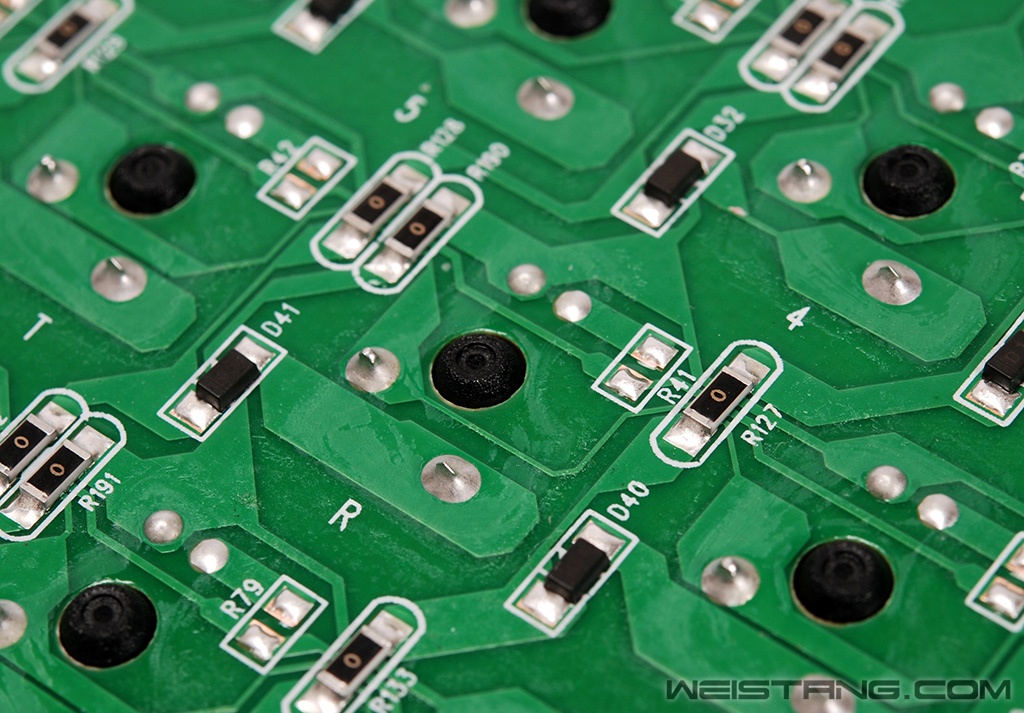

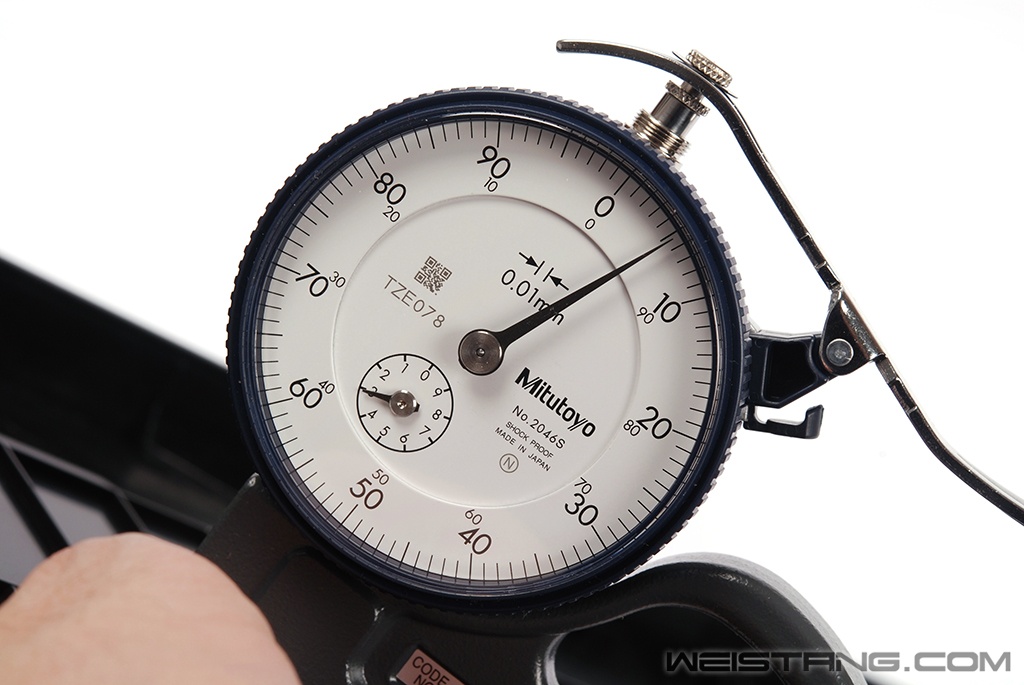

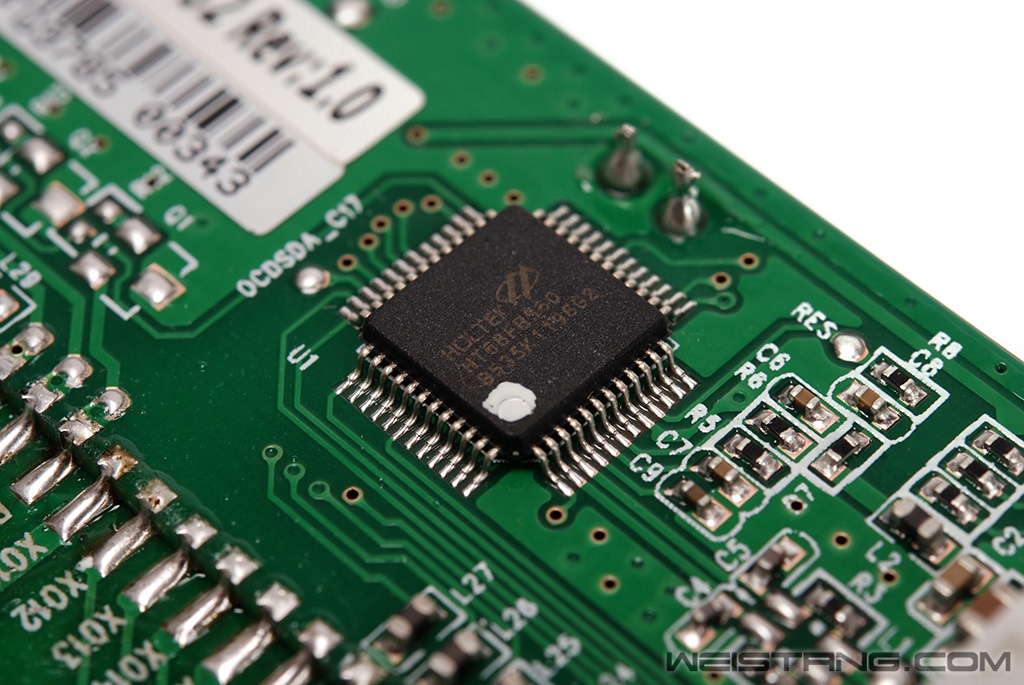

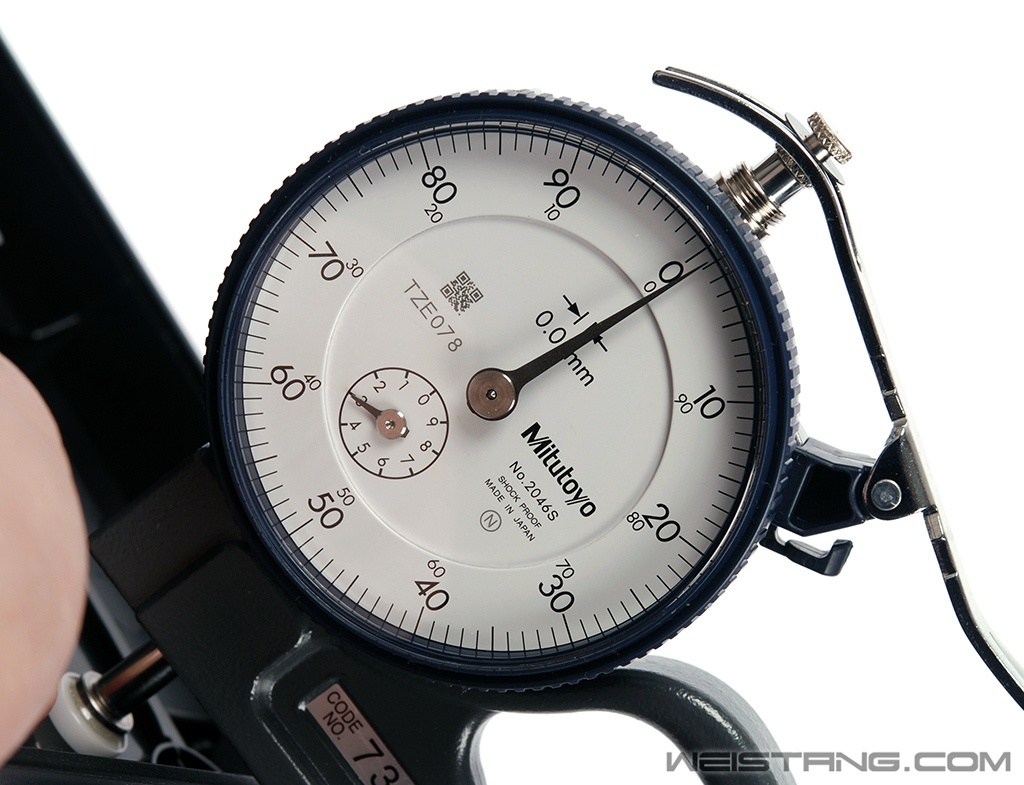

底壳末端厚度约为3.05mm 底壳边缘厚度约为3mm 技嘉K83键盘的底壳厚度非常可观,基本上平均厚度也都在3mm的级别了,比Ducky 9008S4的2.4mm底壳厚度要高出不少。所以裸轴无上壳设计的K83外壳强度还是有保障的。 PCB背面特写 技嘉GK-FORCE K83采用的是单层PCB设计,全贴片元件非常整齐,如果要对比6gv2的PCB我认为K83的方案应该算是有过之而不及了。 主控部分的PCB 主控特写 HOLTEK HT68FB560主控 PCB表面上的助焊剂痕迹没有清洗 有洁癖的同学可以对K83的PCB再做进一步的清洁 焊脚很整齐 对应的焊盘也是较大面积的覆铜

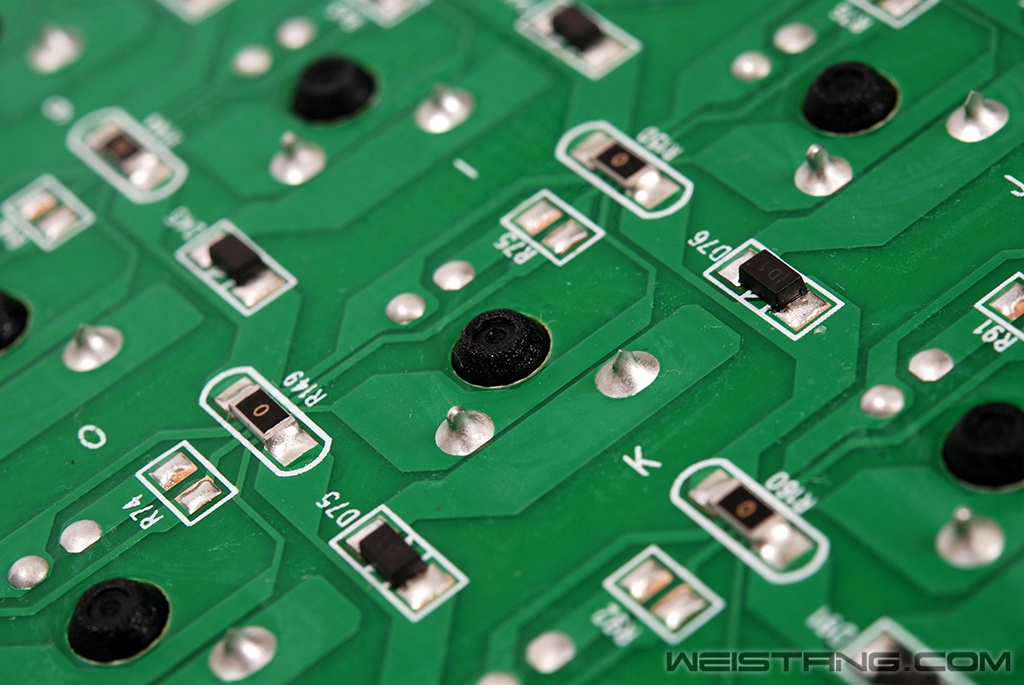

有led灯位 并且对应每个led串联的限流电阻也有上锡 技嘉K83的PCB非常适合动手改造,比如预留了LED灯位,对应LED灯位的限流电阻尽管是空位但是焊盘上有上锡,并且轴引脚的焊盘是大面积覆铜,再加上单层PCB和垂直轴心引脚,这样换轴什么的无论是安全性还是遇到问题后的维修都是非常非常简单的。 |
