PCB

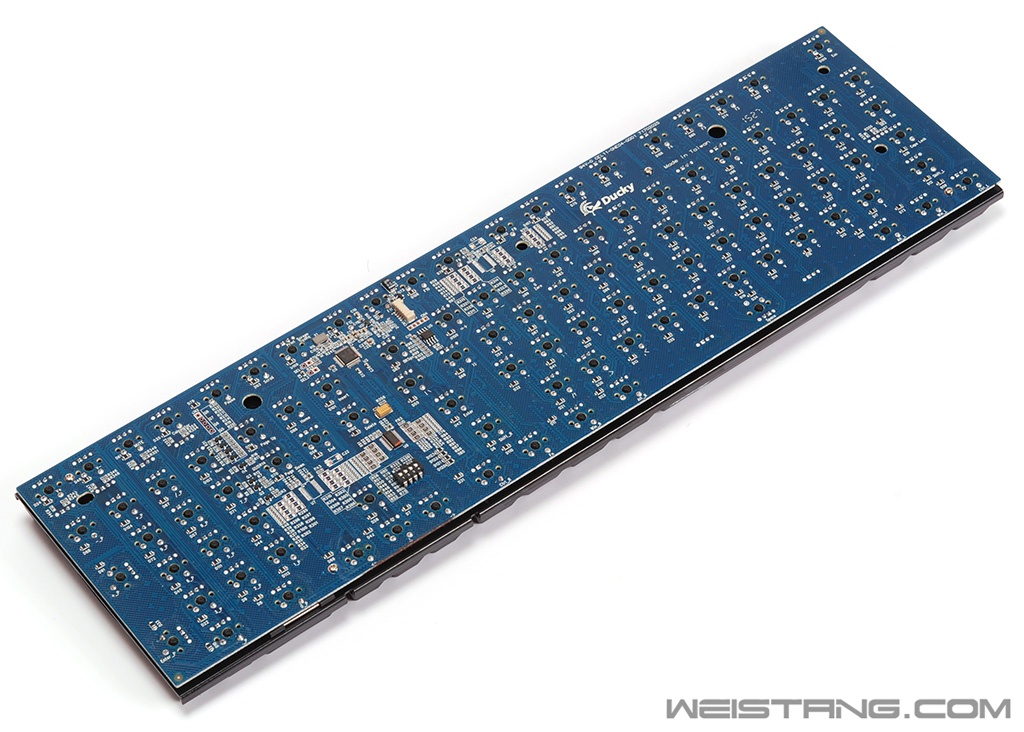

Ducky ONE DKON1508S采用的是蓝色网格覆铜的PCB,整体方案跟2108S2是相同的PCB方案,所以也能看出来在价位上面这款键盘也更偏向2108S2这个价位级别。 ![]() PCB特写

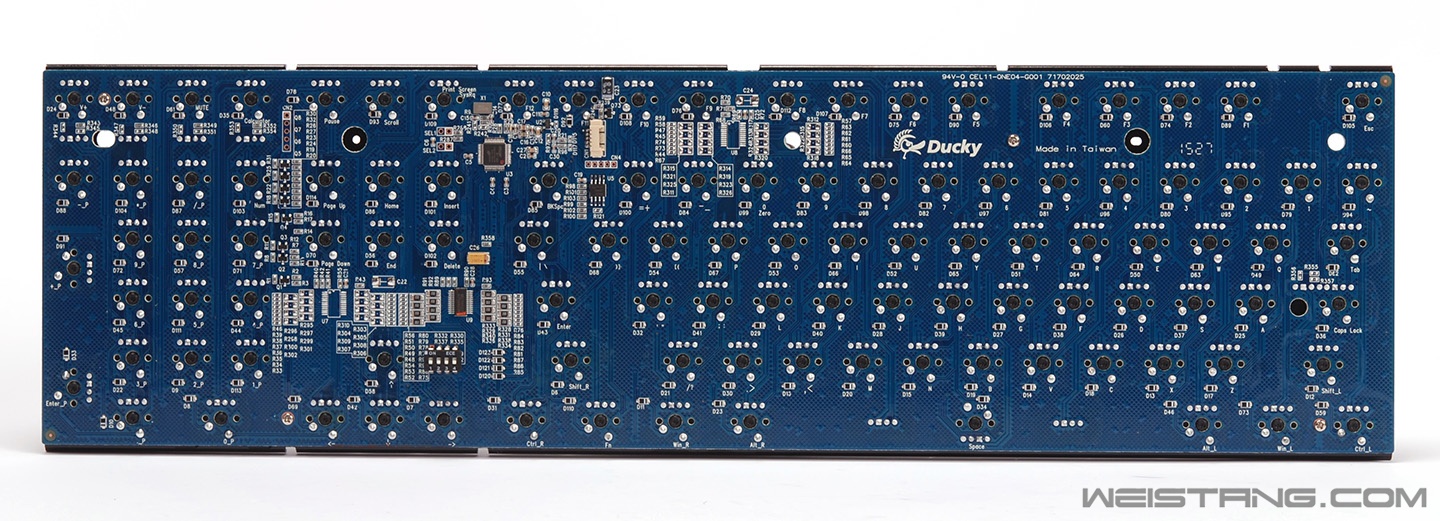

![]() PCB背面特写

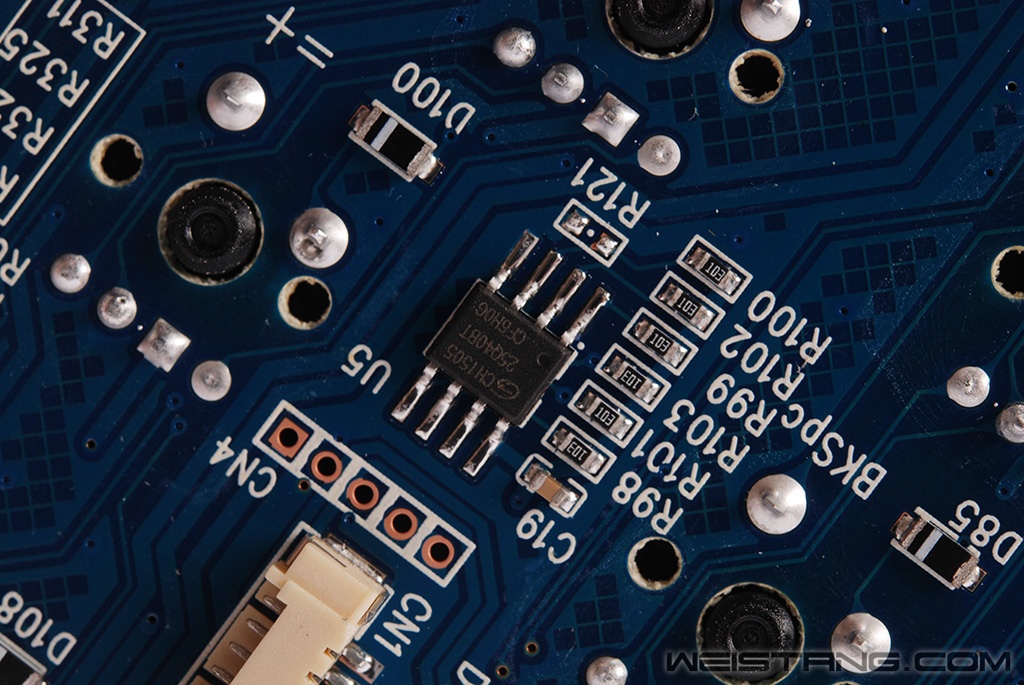

![]() 25Q40BT 4M Flash芯片 存放固件的

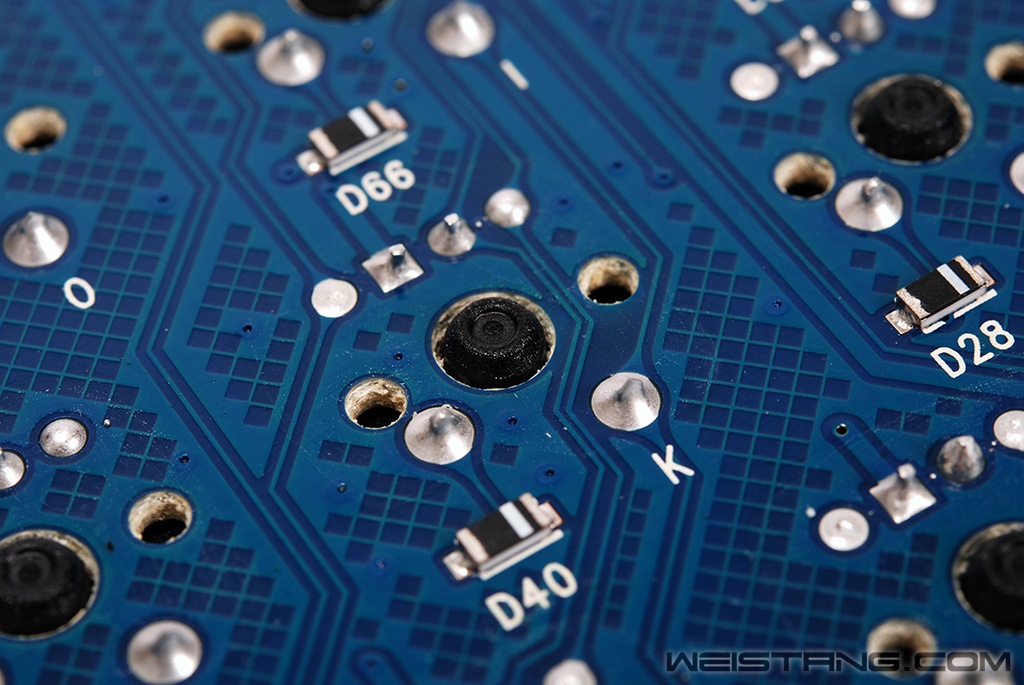

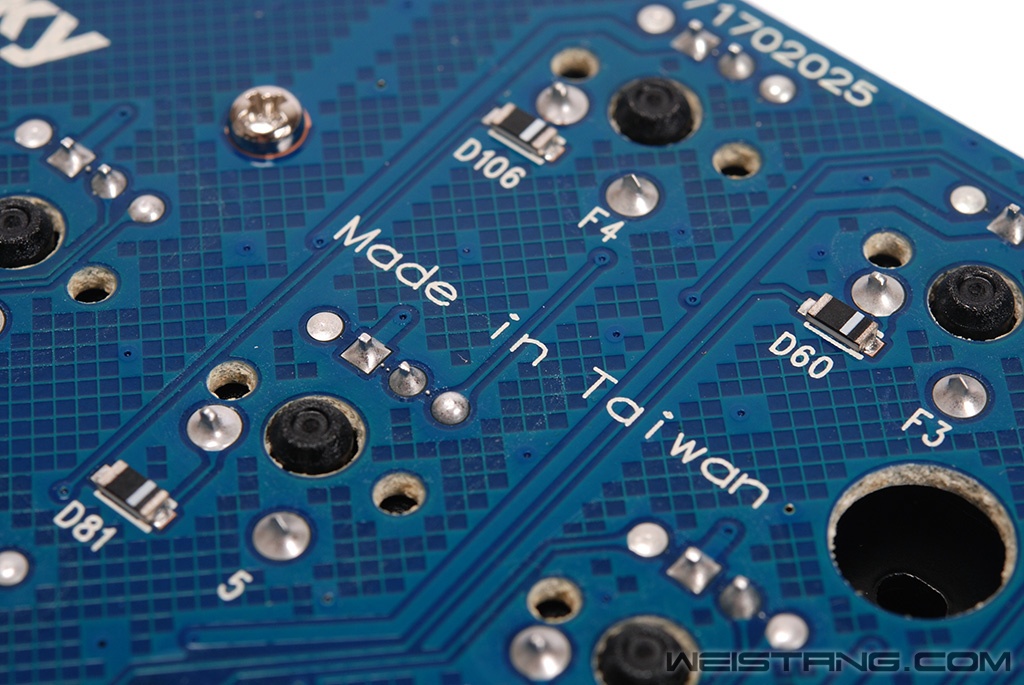

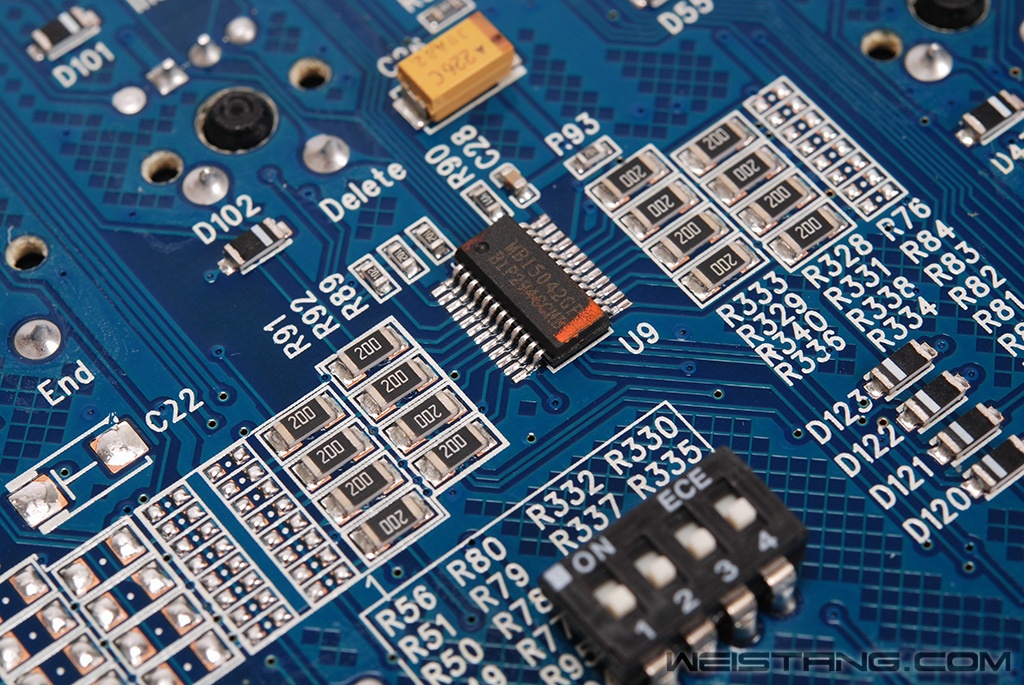

![]() 台湾MBI的MBI5042GP LED驱动IC ![]() 和泰HT32F1654主控 32位ARM Cortex™-M3架构的处理器,主控频率为72MHz,片上64KB flash存储空间以及16KB片上SRAM,跟Ducky 2108S2 RGB相同的主控但是比Ducky mini和Ducky 9008S4主控要低一级。 ![]() 焊点特写 ![]() made in Taiwan |
