罗技G502 PROTEUS SPECTRUM RGB游戏鼠标评测

2016-1-17 07:19| 发布者: 大胖鸟| 查看: 43294| 评论: 190|原作者: 大胖鸟|来自: www.weistang.com

摘要: 包装   罗技G502可以说是目前罗技最新一代G系列游戏鼠标中最强和最有特点的一款产品,同时也是因为G502这款鼠标的诞生而让罗技G系列游戏鼠标成为了真正意义的里程碑级别,我们印象当中,G9X算是罗技一款罗技里 ...
PCB


        G502 RGB鼠标的PCB跟普通版本的502结构相同,都是三部分设计,分别为带主控和顶部按键微动的主PCB以及带侧键微动的侧键PCB,还有核心引擎的子PCB。

侧键子PCB特写

  非常值得注意的是新版本的G502 RGB的侧键从之前G502的ZIP全都换成了欧姆龙蓝点超薄微动,手感更加,特别是行程缩短带来按键手感更加果断利落。

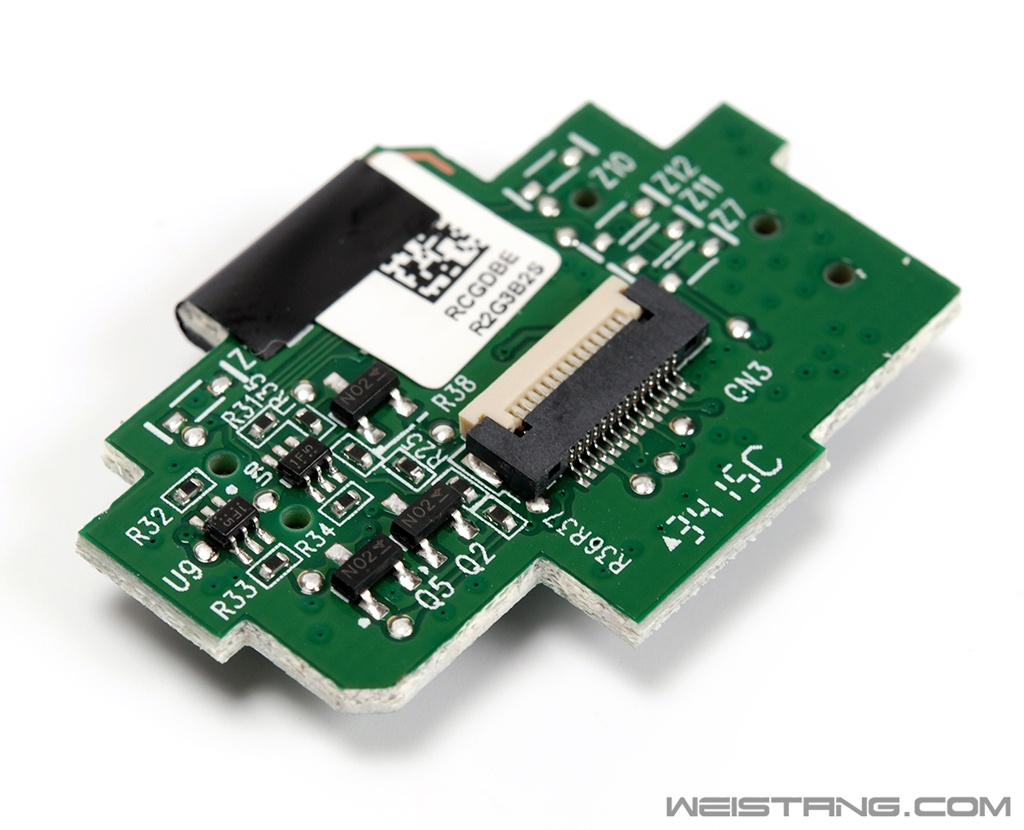

侧键子PCB背面 做工非常扎实

滚轮机构固定只有一个塑料拉杆就是前面说的塑料栓柱

G502的主PCB

  PCB结构基本上跟普通版本的G502相似,做工都是非常优秀,但是还是有一些区别的。

PCB 背面

  为PCB背面末端能看到led驱动IC扩展到了三组,而普通版本的G502则只有一组,另外从背面也依然能看到G502的左右键微动走线依然都在PCB正面,所以如果搞微动焊盘脱落的话飞线也要从PCB正面来搞,相对有点麻烦,再加上前面所说的G502 RGB的微动可靠性和手感本身就非常好了,所以这里真的不建议大家去更换G502 RGB的微动,再加上三年质保所以真的不建议大家买来后更换微动,已经说了三遍!

G502 RGB的PCB正面

G502 普通版的PCB正面

  大家能看到G502 RGB相比普通版的G502在PCB上面还是有一些变化的,采用了支持RGB背光的贴片LED后线路变化是肯定的,而对应滚轮底部的压力开关在新版的G502 RGB上面也完全去掉了,并且到了G502 RGB这代,这个开关在电路上并也没有实体布线了,罗技之前应该是有计划对这个压力开关设计编程功能,看来最后是放弃了,MicroGear滚轮切换按键也有微调,空程情况相比早起批次的普版502也有改善,模式切换不像之前的两种模式会切时候按键深浅差异化较大,这要给个好评。

左右按键采用的是D2FC-F-7N(20M)

  G502 RGB左右按键微动的手感非常好,跟目前淘宝某些7N(20M)比起来手感偏闷骚一些,但是确认感也更坚决清晰,所以这里真的不建议给G502 RGB更换微动了。微动边上的是罗技一贯钟爱的光栅式编码器的接收端。

按键边缘按键采用的是7N微动

跟G502普通版相同的来自意法半导体的32位ARM芯片 拥有256KB Flash和16KB的RAM

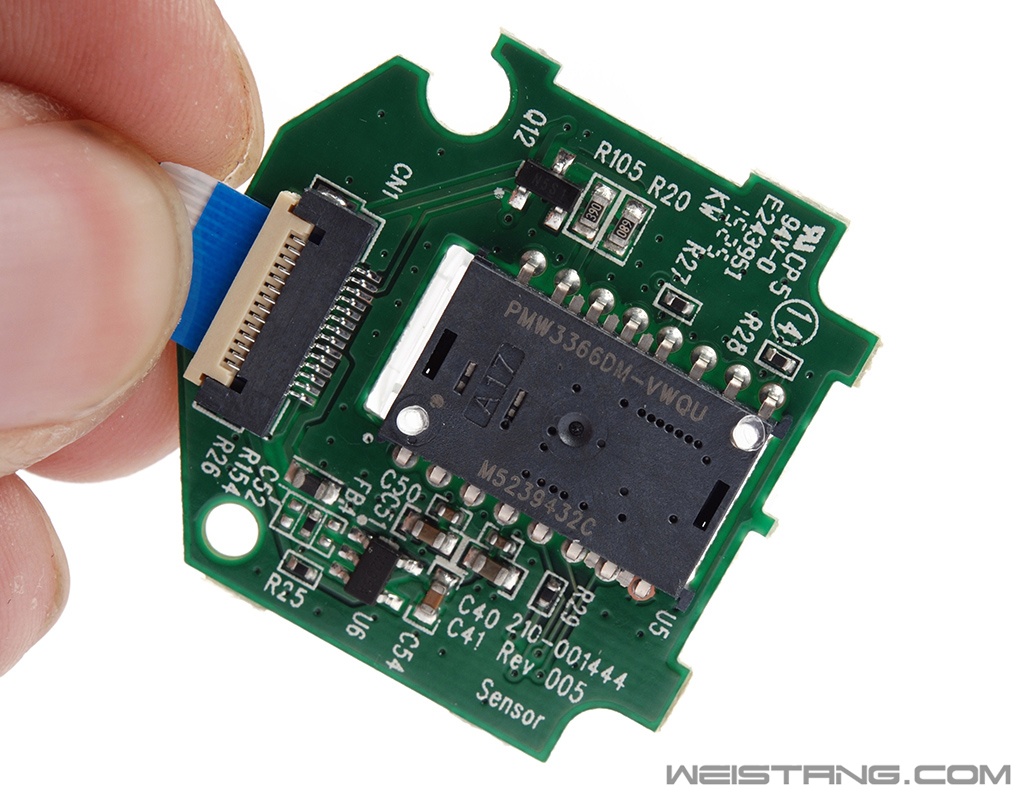

原相PMW3366DM红外光电引擎 跟普通版本的G502完全相同的引擎部分

  罗技独占黑科技引擎,跟目前顶级激光引擎平起平坐的方案。
