DIYer60 客制化键盘方案组装体验

2016-2-4 12:51| 发布者: 大胖鸟| 查看: 43924| 评论: 199|原作者: 大胖鸟|来自: www.weistang.com

摘要: 开篇　　首先给大家提前拜个年，祝各位猴年大吉，新春快乐。外设堂之前跟大家分享过不少客制化键盘的DIY教程，其实说是教程，到现在我也是认为客制化键盘的套件DIY难度不大，更多是考量的是细心和耐心，基本套路 ...

配件

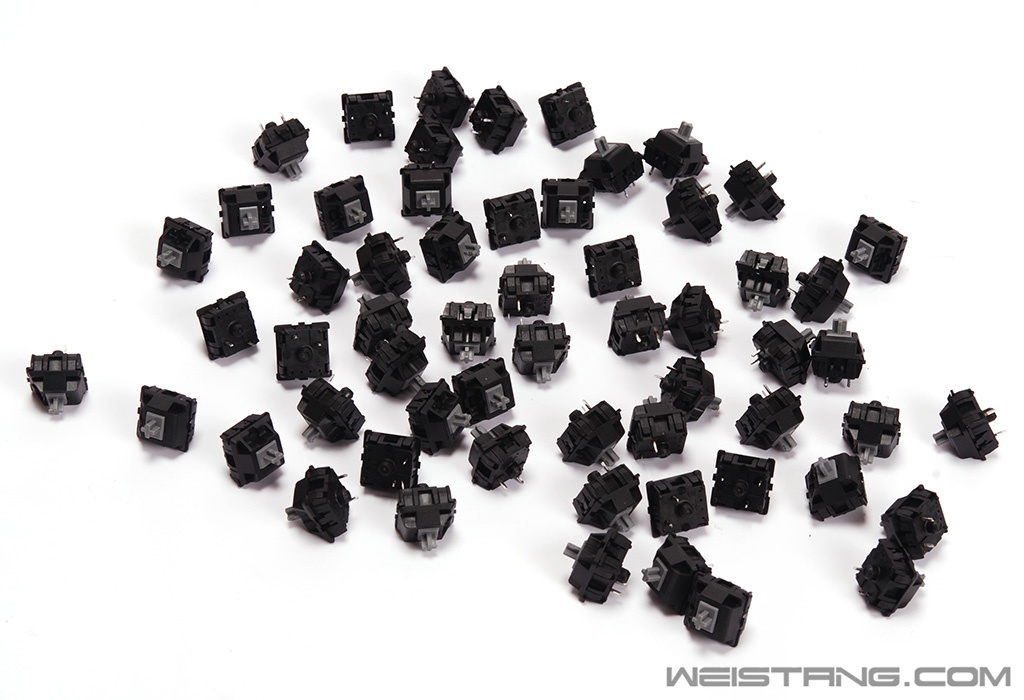

cherry mx 无段落三角灰轴

　　轴体选择看各位需求，红青黑白茶算是客制化键盘领域几种热门的轴体，灰轴呢对于cherry mx轴体中算是小众的轴体，也被玩家称之为稀有轴体，主要是相对前面说的几种轴体的产量和相关OEM产品比较少，同时目前稀有轴体卖的也比较贵，这种cherry mx这种三脚无段落灰轴某宝的零售价好像是5.5元每颗（或者更高），算算这把键盘用62个的话轴体成本就是340元了，当然如果是键盘厂商从cherry直接采购的话成本要低很多很多，但恐怕我们是拿不到这个价格的，那么就要考虑一些聪明的方法，比如直接买一把某品牌的灰轴键盘，加起不到500，拆下轴后能得到87颗灰轴，同时还能剩下一套键盘的套件，所以不是土豪的我选择了这种方法，决定将手边的这把高斯GS87灰轴拆掉！拆轴的过程这里不多说了，论坛改造区有很多相关的姿势教程。

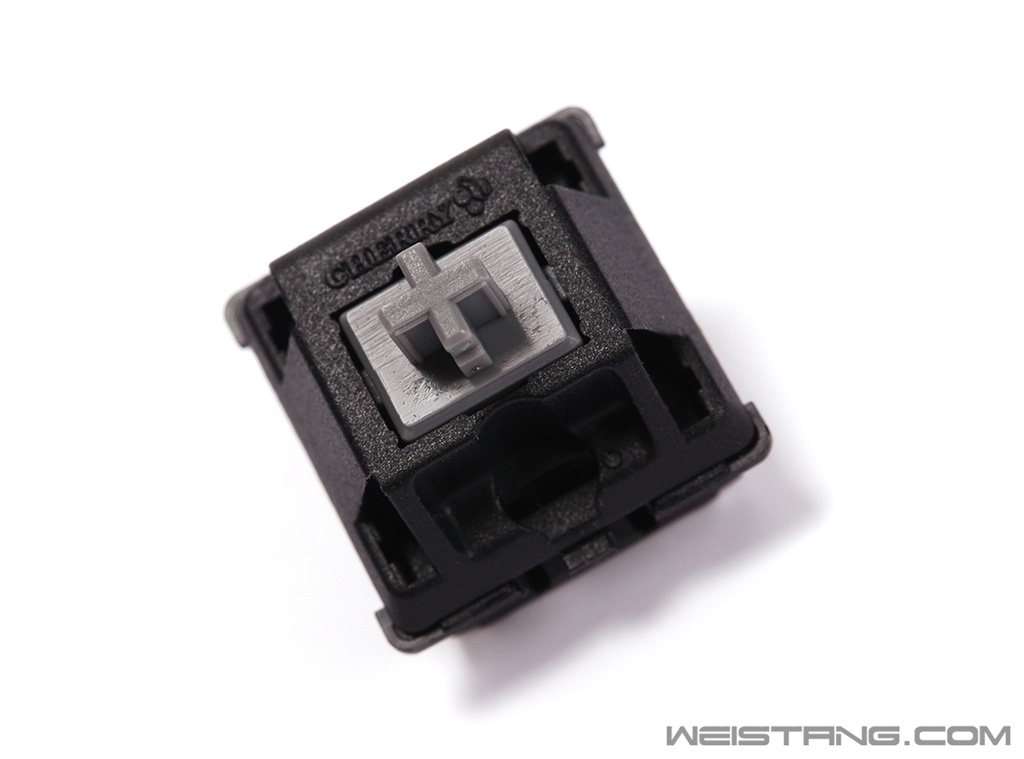

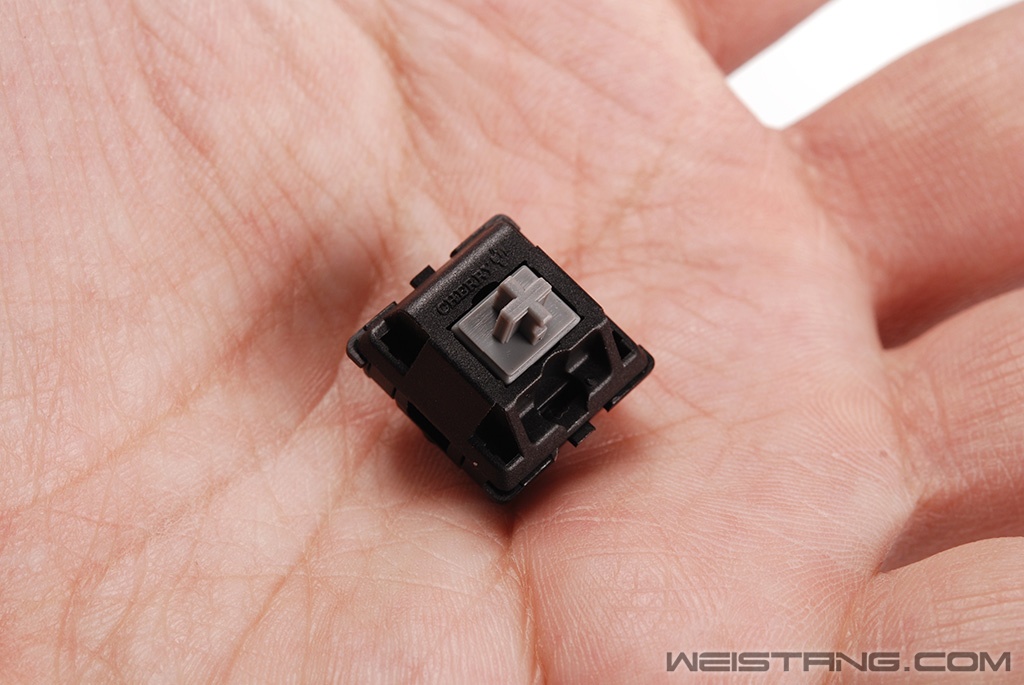

无段落三脚灰轴特写

特写

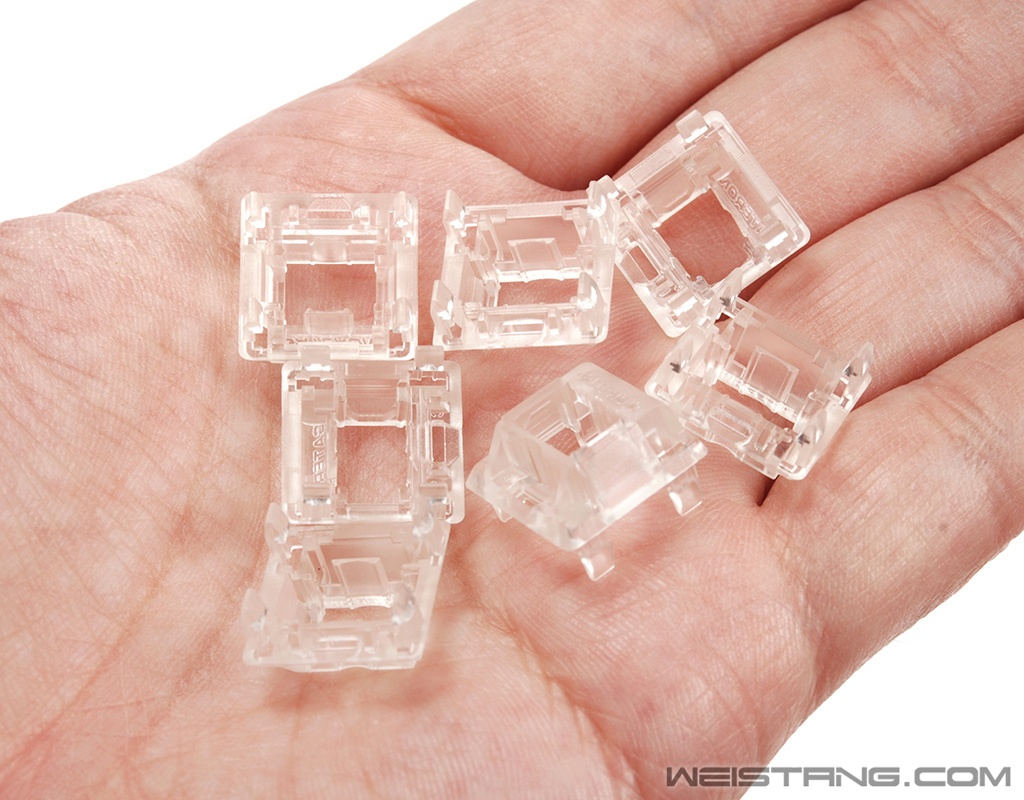

　　接下来要改造的是给灰轴更换弹簧，轴心上润滑，上轴纸，换透明轴盖，所以灰轴原来的120g弹簧和轴上盖我们就不用了。樱桃灰轴有两种手感，一种是本文的无段落灰轴，还有一种是有段落灰轴，两者弹簧默认都是120g的，一般用户恐怕无法适应压力这么大的弹簧，也就说这两种轴体压力非常大，是非常大。

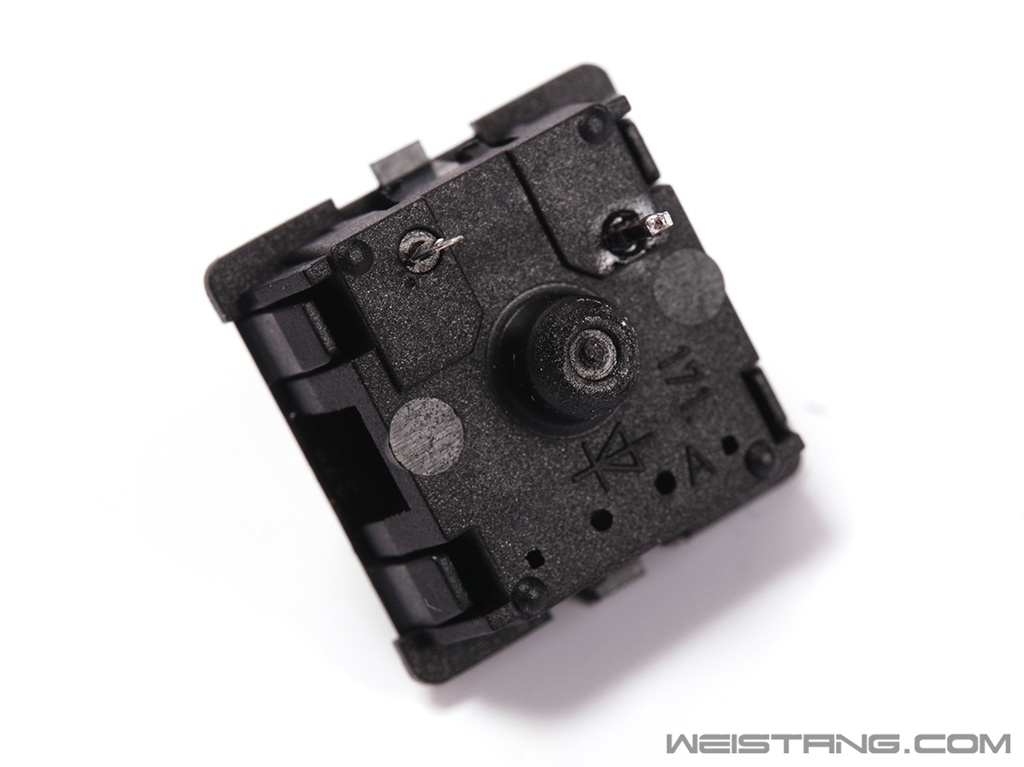

三脚无段落灰

　　樱桃轴还分三脚和五脚，主要是中央大轴体固定脚两边各有一个辅助固定脚，材质跟轴外壳材质是相同的，比如cherry许多无钢板的原厂键盘用的都是五脚cherry轴，因为没有定位板，如果单纯靠这三个脚和两个焊盘来固定的话会不稳定，具体大家可以看一下上图焊盘的位置还有轴体的侧面结构，另外对于五脚轴的支持还需要看PCB，如果你的pcb对应每个轴体的过孔没有个五脚轴留出额外的两个辅助固定脚位置的话是肯定用不了五脚轴的，也就说在PCB支持五脚轴安装的前提下，如果你的键盘方案没有用定位板的话（可以是铝板、镀锌钢板或亚克力板）那么强烈推荐大家用五脚轴，而一般同样的轴体五脚轴比三脚轴要贵，而且还可能有货源紧张的情况，所以大家选择轴体要根据自己的方案和成本需求来确定。比如本文的DIYer60 PCB就是支持五脚轴的，但是因为本身我用了轴体定位板，所以这里我完全可以用三脚轴。

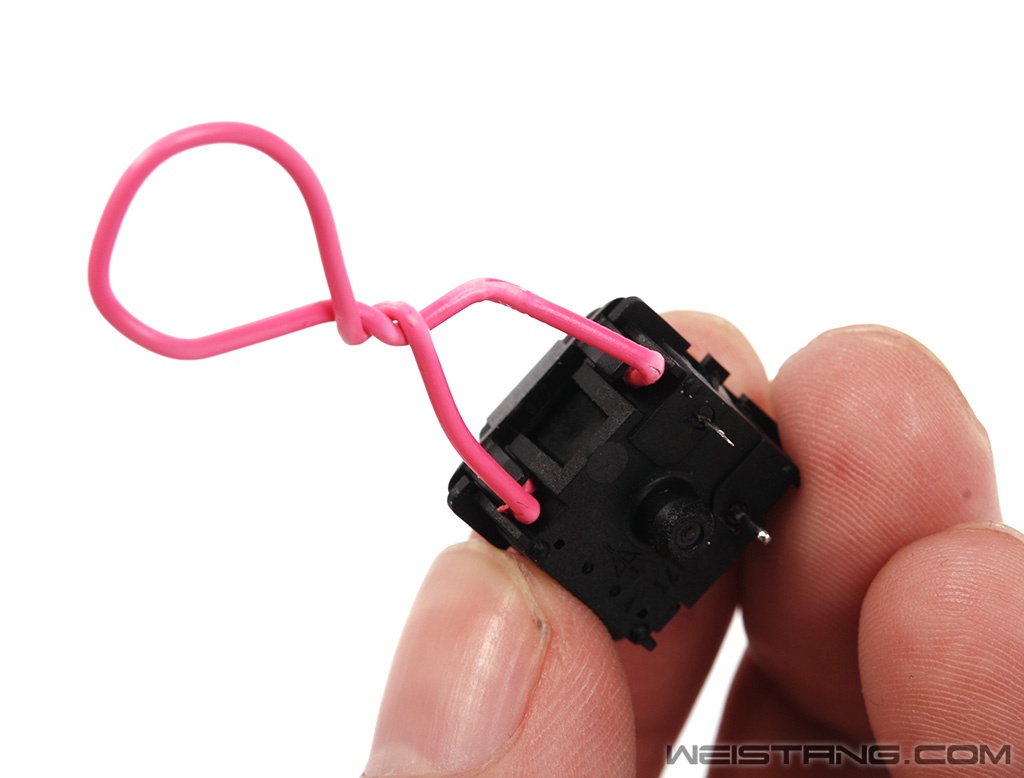

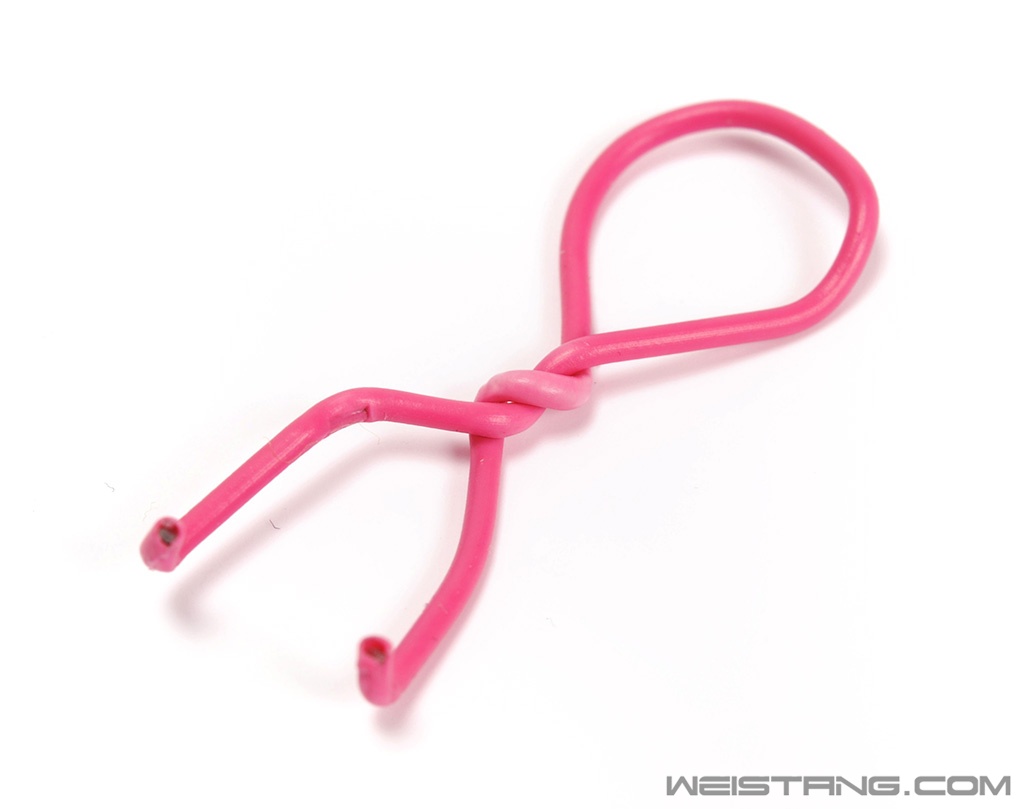

用回形针自制的开轴神器

开轴盖示意图

　　这里在介绍一下如何安全简单地打开一个轴体，我个人习惯用这种方法，当然有朋友用弯头镊子也可以，不过我手头没有平头的弯头镊子就正好用这个方法了。如上图，大家先要准备一个回形针，然后完全打开，按照上图的结构掰弯，注意底部两个弯角要用平头钳来处理，弯头尽量小，然后用两个弯脚部分卡住轴上盖的两个卡子头，向外撬即可打开轴上盖的一边，此时用左手拇指和食指按压住轴体侧面把另外一面按照这种方法打开后就可以轻松分开轴上盖了。后面还会有更多的示意图，有没看懂的同学可以往后看。

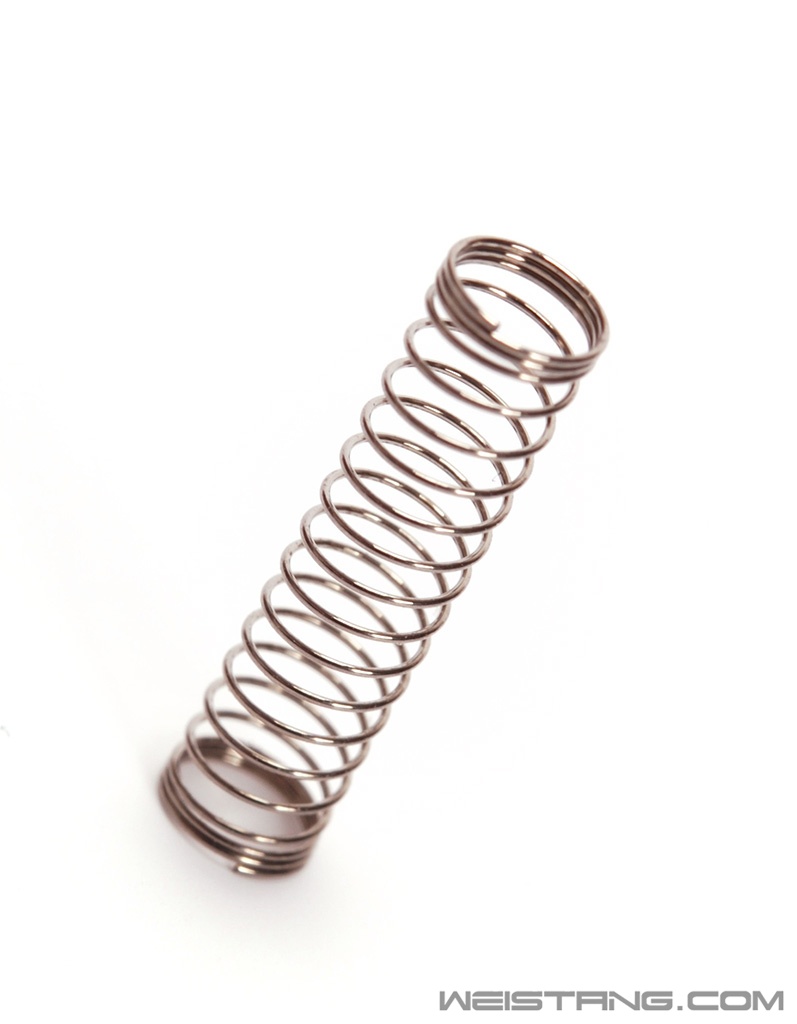

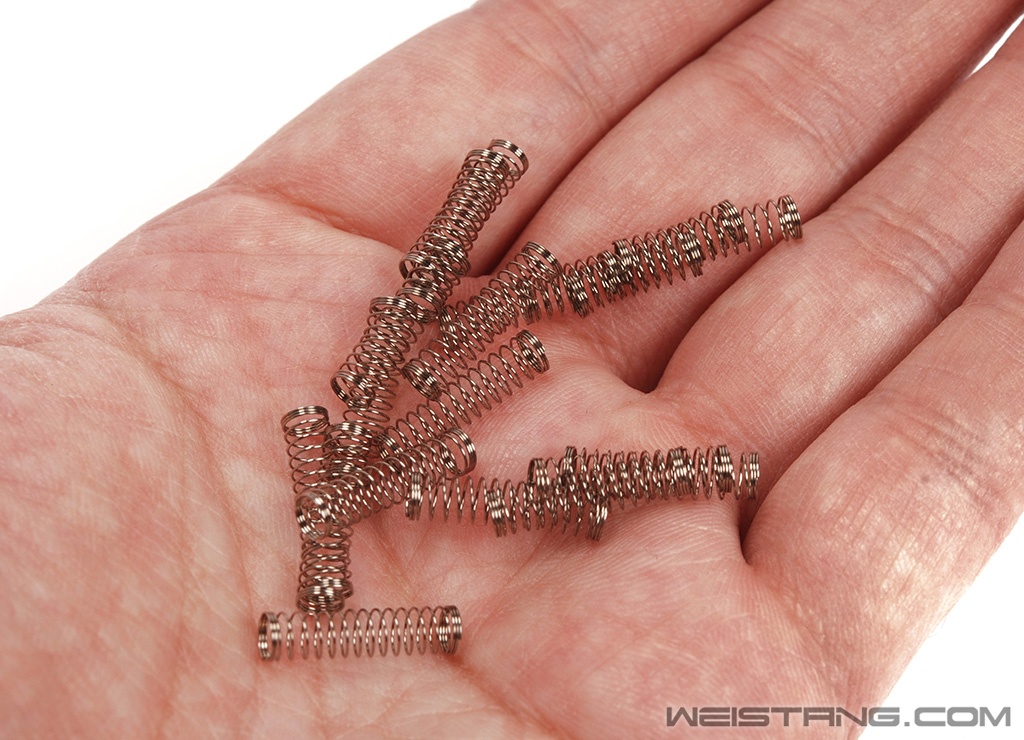

35g弹簧

35g弹簧特写

　　轴体弹簧是提供按键回弹力的重要部分，因为只是一个弹簧，安装并没有什么复杂的过程，所以更换弹簧也很容易发，这里我采用的是35g+80g弹簧的组合，其中80g弹簧用于回车、空格和退格键这几个大键位，而其余按键全部采用35g弹簧，那么35g弹簧有什么特点么？我们习惯的红轴和茶轴其实都是45g的弹簧，注意是弹簧的压力克数，而不是按键行程的压力，35g的弹簧比红轴默认的45g弹簧还要轻，这种手感真的是超轻口了，比如我用惯了45g红轴和45g的静电容键盘，就想用一下更轻的轴体，所以我选择了35g弹簧（如果你用红轴还想要更轻的手感的话，那么35g是很好的选择），但是这里需要注意的是，某些键位如果你用白轴、段落灰的轴心的话，那么35g的弹簧会很大程度影响轴心上下运动的行程时间，也就是影响按键的回弹，因为本身这类二段式触感轴体的轴心就存在一定的轴心回弹阻尼，如果弹簧压力克数不够的话特别是配合卫星轴的大键位很容易出现轻按无法正常回弹的情况，所以这里大家要注意。
