MOD轴
下面来跟大家分享一下如何MOD一颗轴，当然一下步骤和内容需要根据各位的需求来选择，有的可以不用某些环节，但是我尽量把可能用到的环节和注意事项都跟大家分享一下。  开轴盖 先开启一边

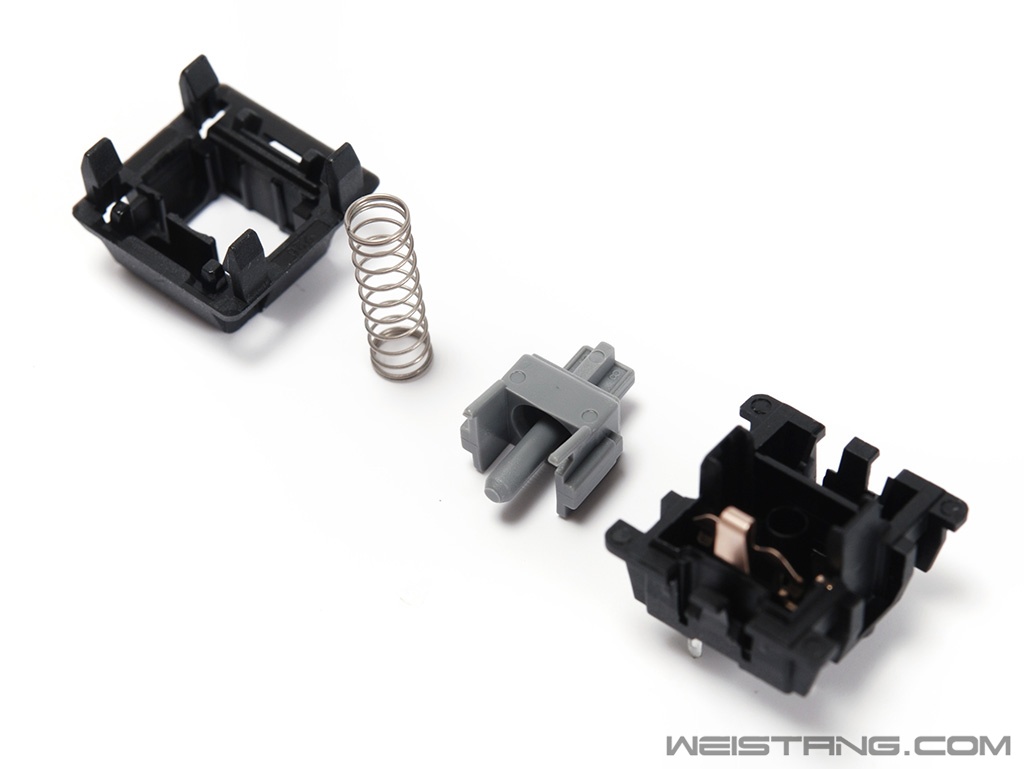

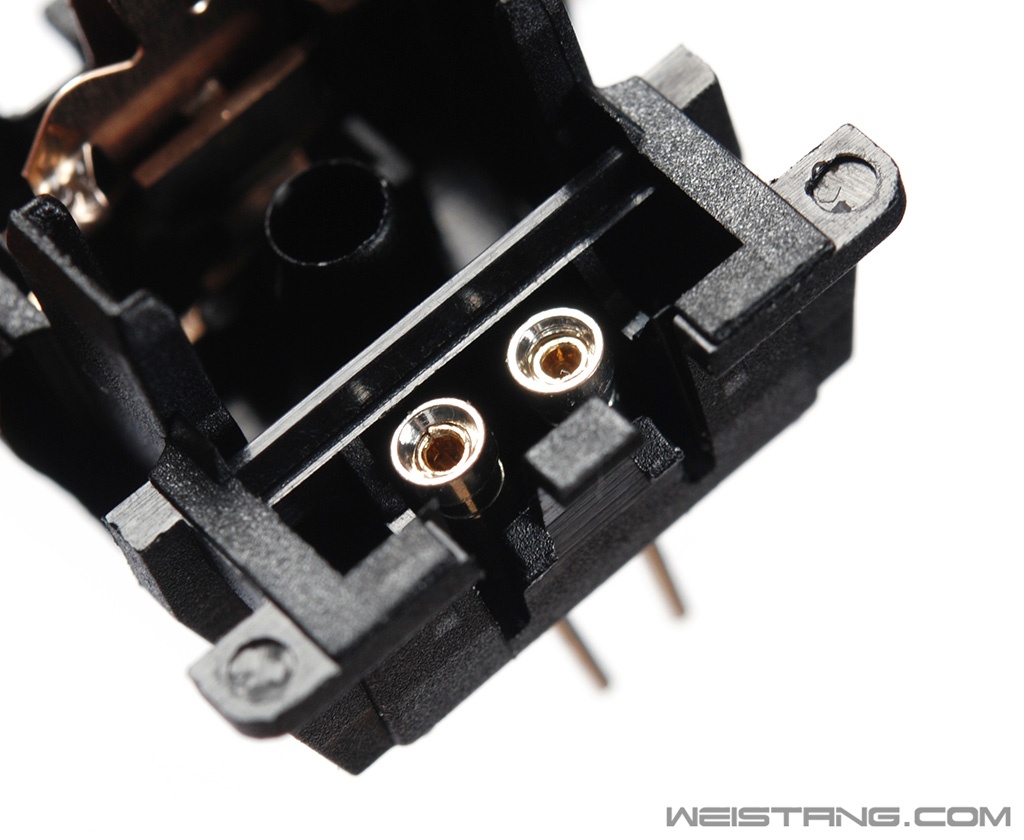

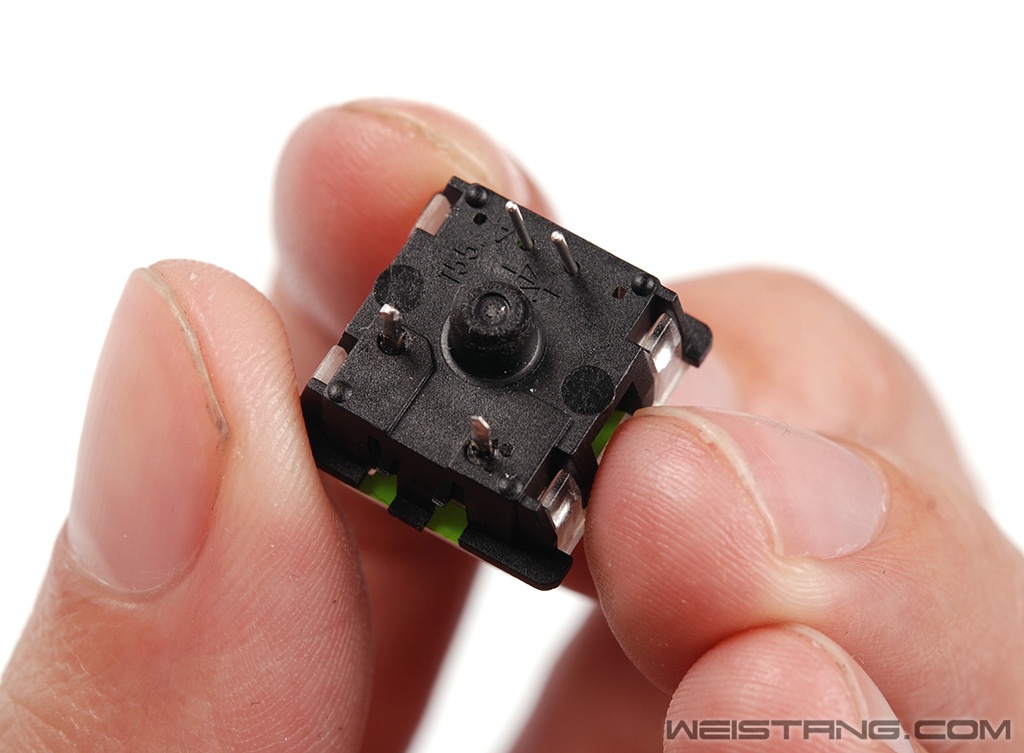

 完全打开轴上盖  取下轴上盖  cherry mx 无段落灰轴的轴心特写  cherry mx 无段落灰轴结构分解 注意图中的弹簧是120g的  cherry mx轴底座 一般cherry mx轴的底座主体都是相同的 大家打开轴盖后要检查一下轴内弹片有没有变形之类的情况，如果开轴时候不小心碰到弹片的话可能会引起轴开关触发出现问题，所以打开轴盖后可以先简单看一下。  先在对应二极管引脚位置插入一组两个热插拔灯座 准确说是放入一组热插拔灯座，因为不牢固可能会晃动，这里不要太在意。  撕下一片轴纸 这里大家要注意一下，这里我用的这套轴纸比较廉价，有些对应轴体位置没有留开口，还好比较薄，但也多少某种程度上会影响轴上盖跟轴体的固定结合度，轴纸也是个坑。  找到对应位置后 贴好轴纸  较优质轴纸对应许多位置都是有开口的  装好35g弹簧 此时不用太担心led灯座会掉出来了  给轴心上润滑 如果你的润滑脂比较稀释，那么可以稍稍多上一点，你看上图我这涂的有点多了，因为这个是单独拿出来拍照的，所以时间有点紧就着急了，大家如果上润滑的话记住薄薄一层就好了，因为cherry mx轴本身模具精度就比较高，材质耐磨性也不错，润滑脂上太多容易黏灰尘，如果润滑脂比较粘稠的还会对手感造成不好的影响。  上润滑脂的几个位置 与弹片接触的位置要上润滑脂，与底座轴心固定“轨道”接触位置也要上润滑脂，轴心柱边缘还要上润滑脂，大家在涂润滑脂的时候最好用棉签，当然用纸巾也可以，看大家习惯，控制好涂抹的量是很重要的。另外如果是有段落感的轴体的话，跟弹片接触的位置一定要涂抹的尽可能少，如果你的润滑脂相对来说比较粘稠的话这个位置可以不涂抹。忘记说了，润滑脂的目的主要是减轻轴心跟轴体弹片等位置的接触磨损，降低接触滑动的阻尼。  上轴盖  注意轴心的正反 轴盖当然也是有正反的 另外大家不要进入这个误区，那就是cherry mx轴原装的轴盖是精度和品质最好的，我之所以换成透明轴盖主要是从透光效果上考虑的，如果大家真的是非常看重稳定性同时对背光效果有无没什么要求的话，强烈推荐大家继续用原装的轴盖。  之后还要检查一下轴盖是否按照牢固 比如这个G轴的透明轴盖很容易出现扣合不牢固的情况  特写  特写  底部特写 三脚变五脚了 另外一点就是在轴体内的led灯座此时也会晃动，那么在向PCB固定轴体的时候可能会比较麻烦，那么此时大家可以先把led插到轴上，然后确定led灯座引脚稳定之后在固定轴体。  全部搞定  安装好led  安装好led led大家剪脚的时候注意预留的长度，不能太短也不能太长，太短了容易固定不牢固，比如之后动动键盘可能led就忽亮忽灭，引脚预留长度要适中，毕竟已经改到这一步了，所有细节都注意一下绝对是有好处的。最后还有一步，那就是一切ok之后用电表测试一下轴体触发是否ok！ |
