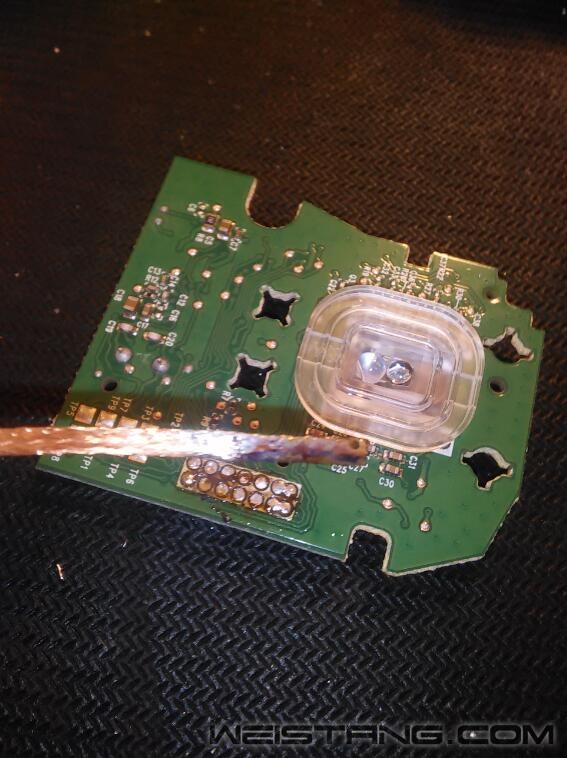

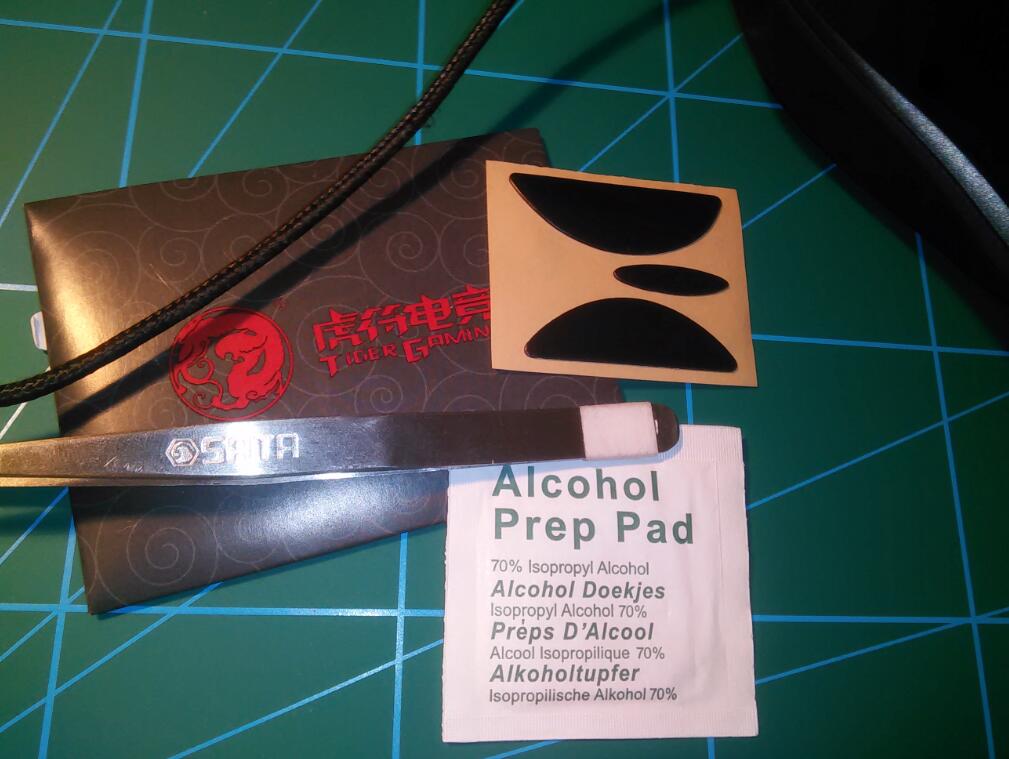

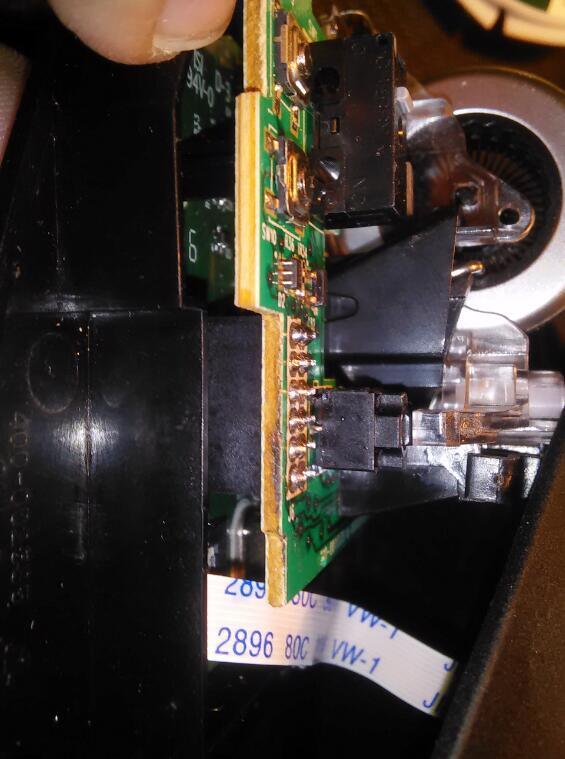

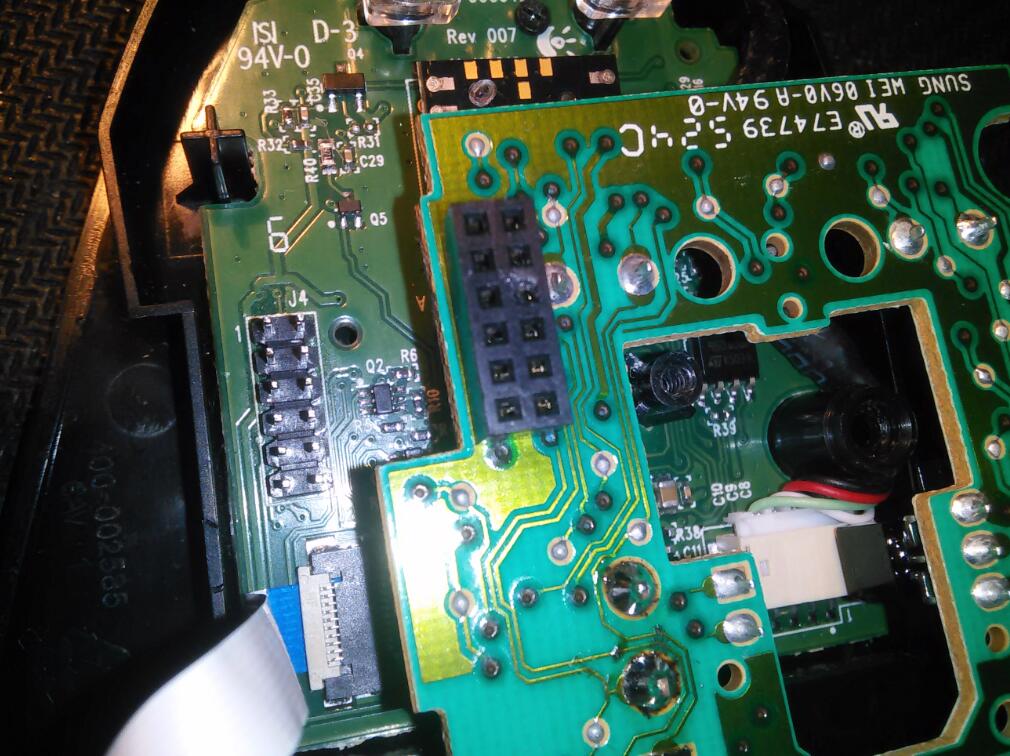

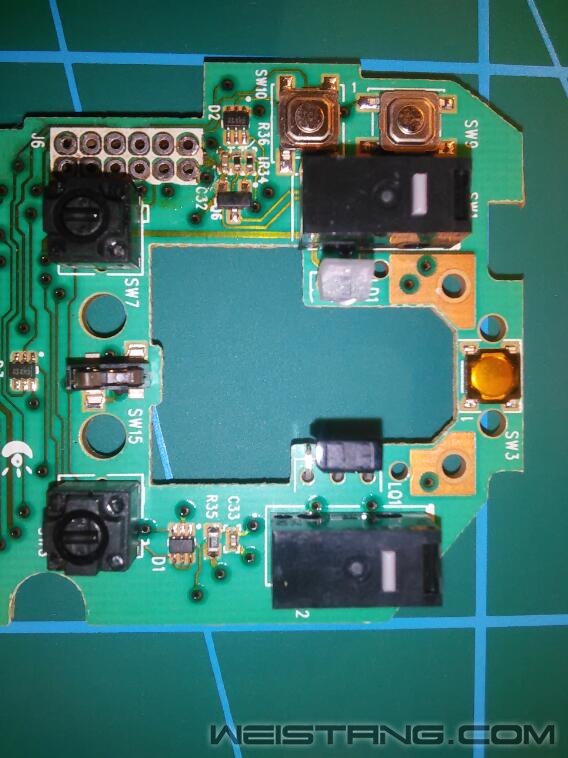

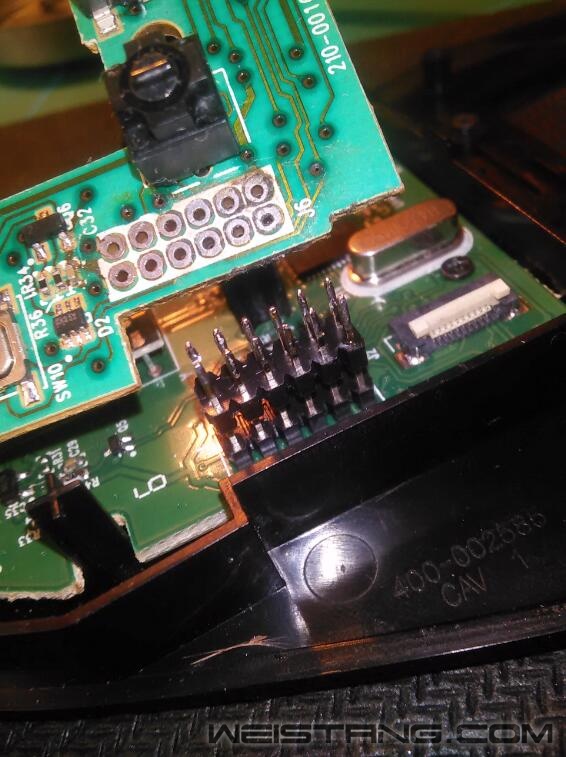

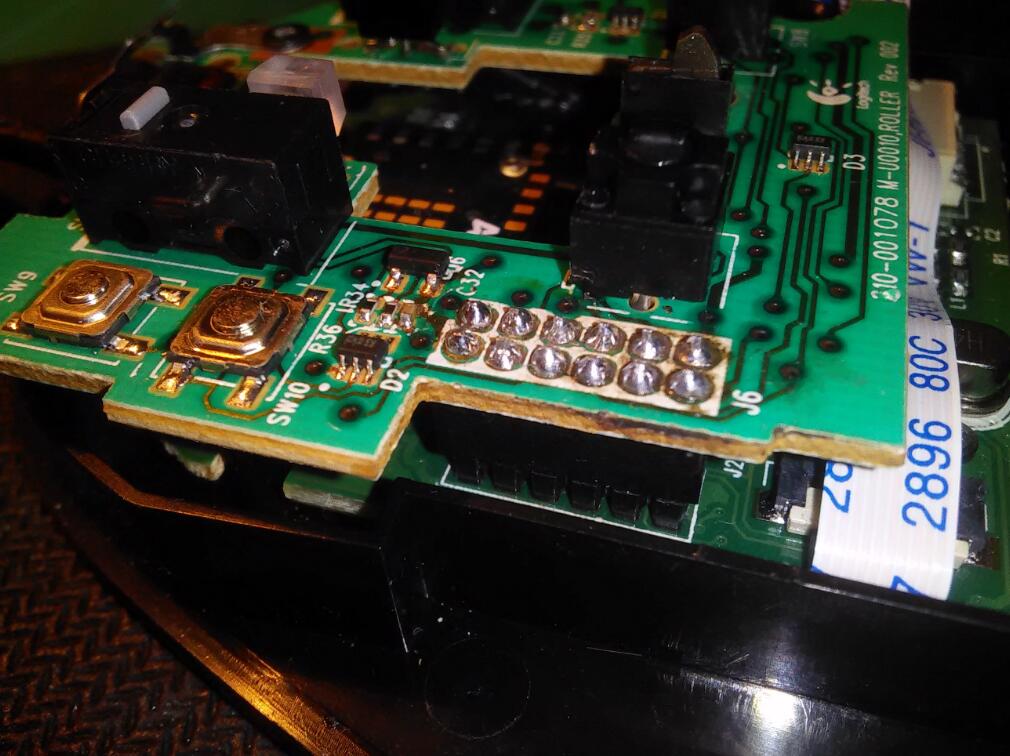

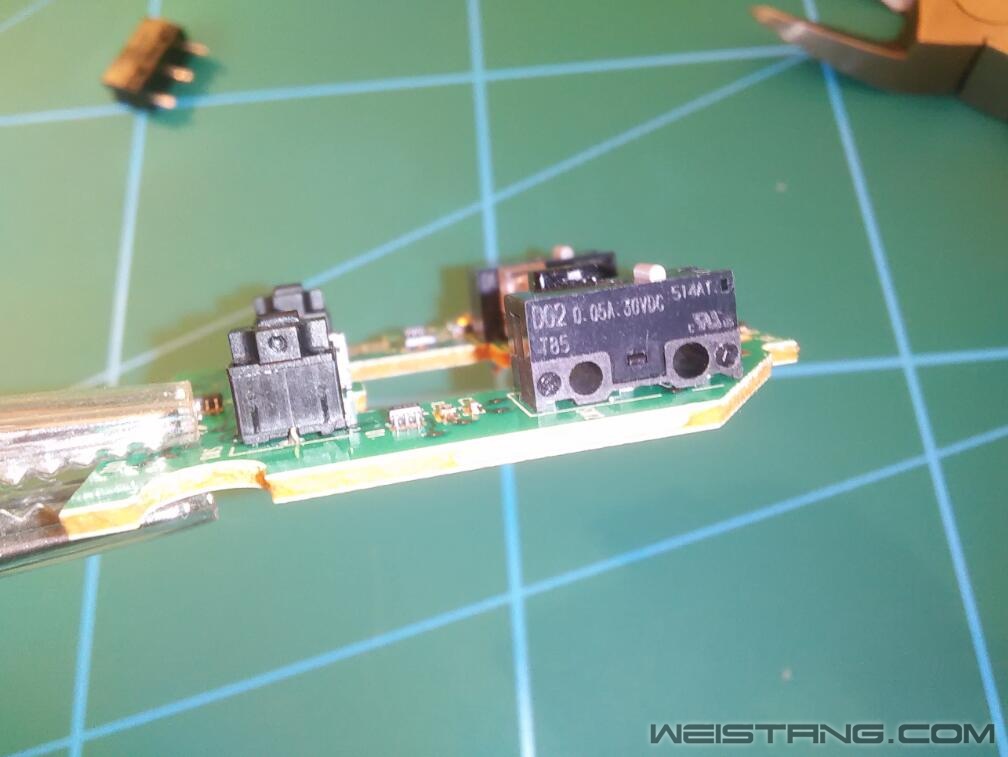

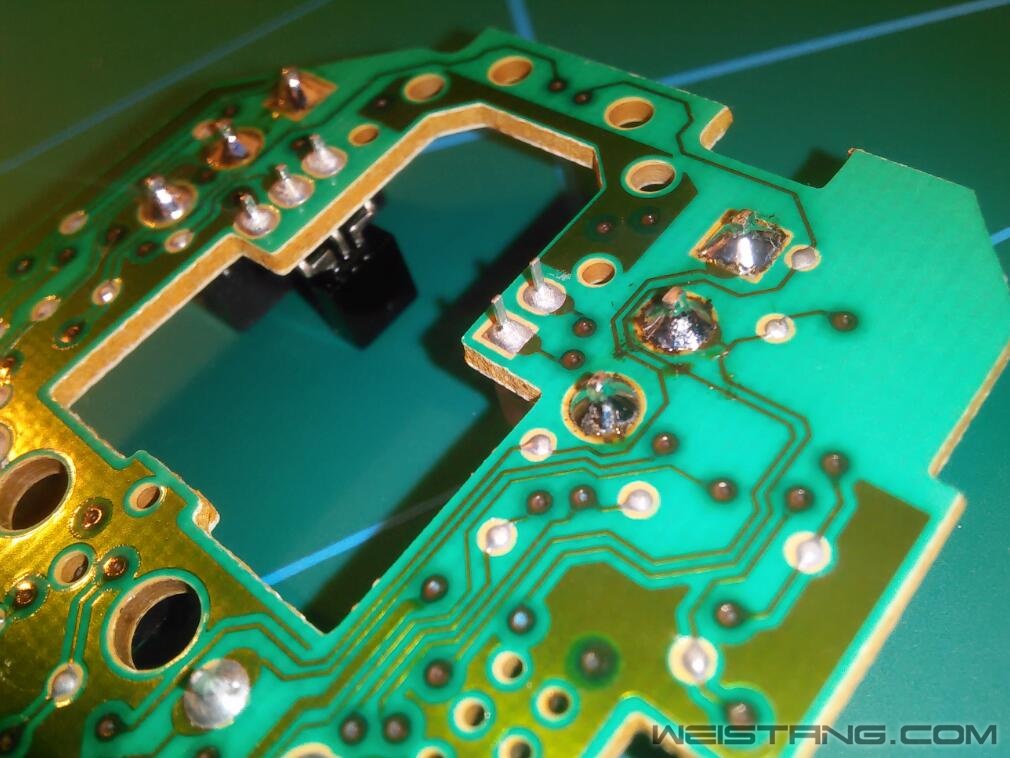

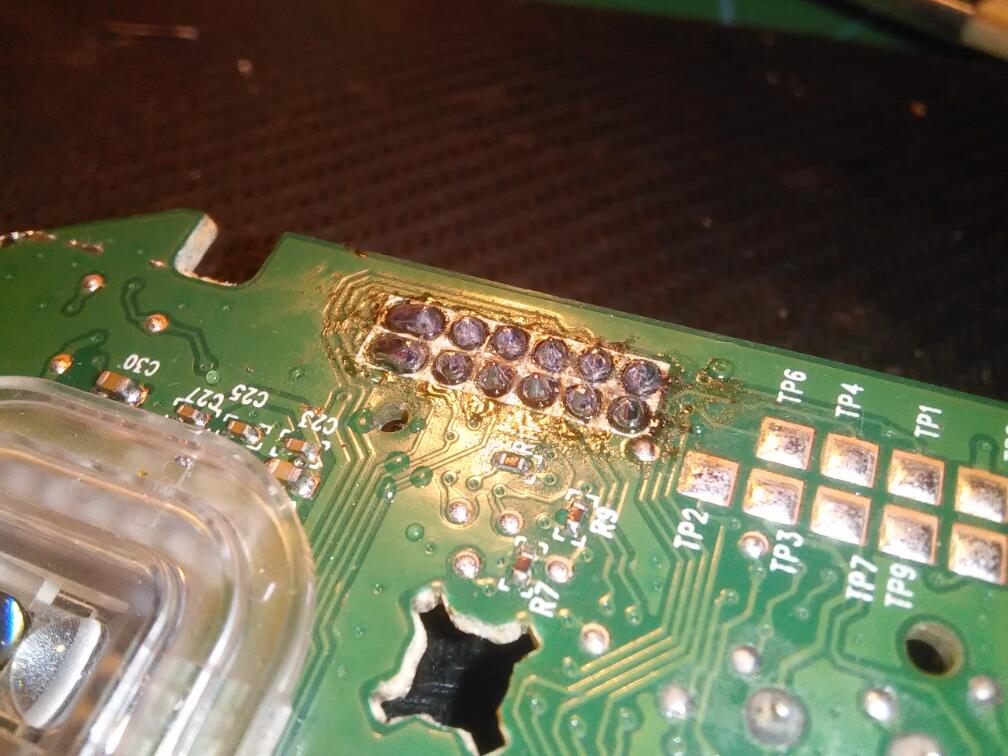

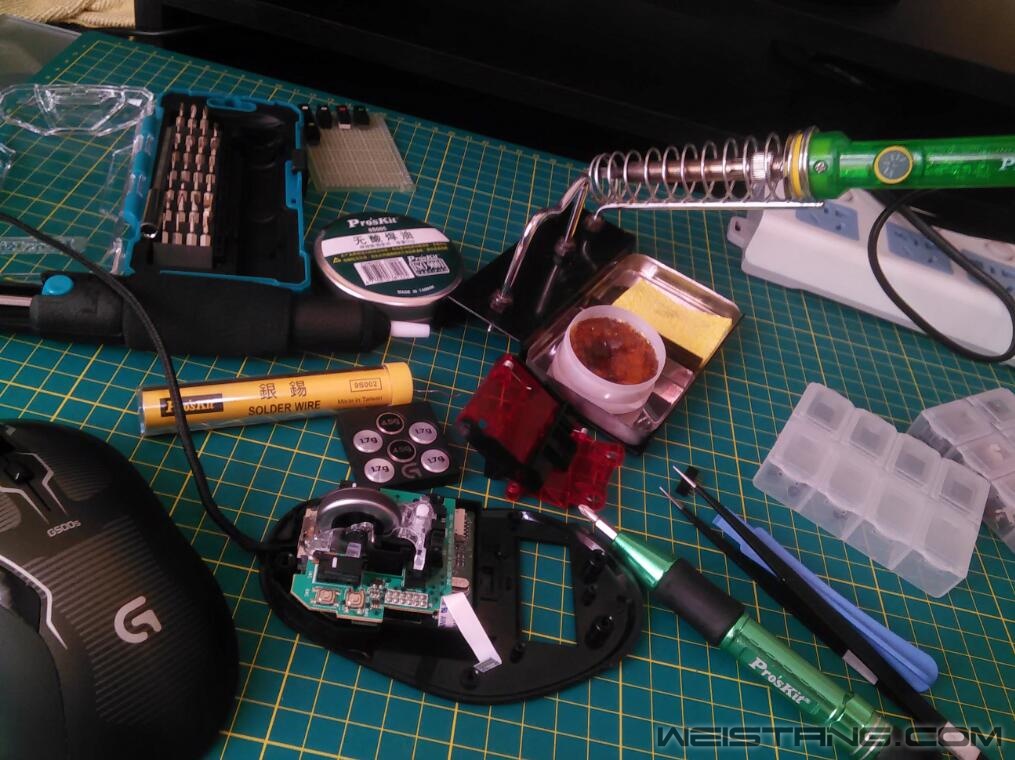

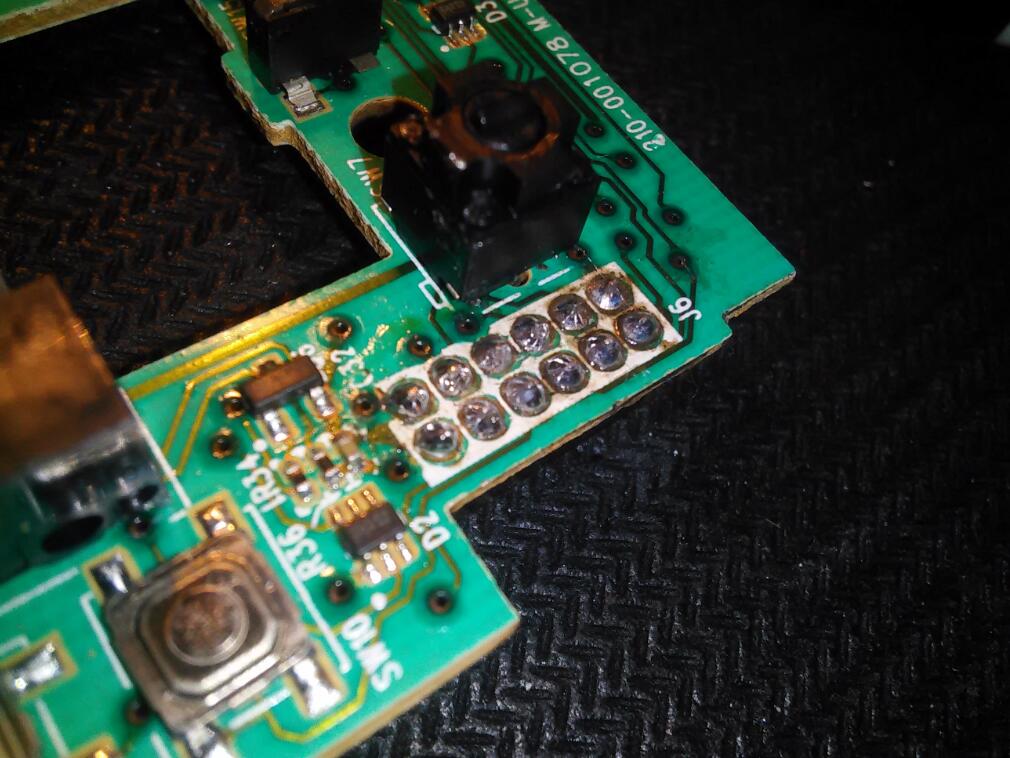

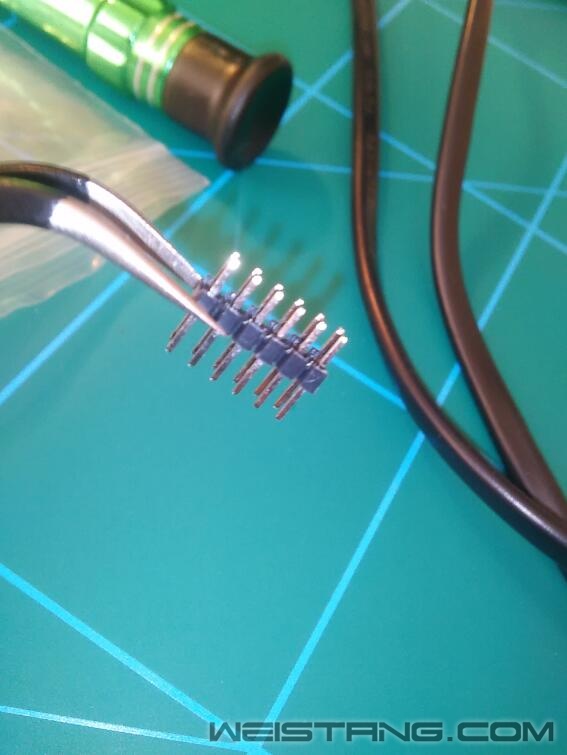

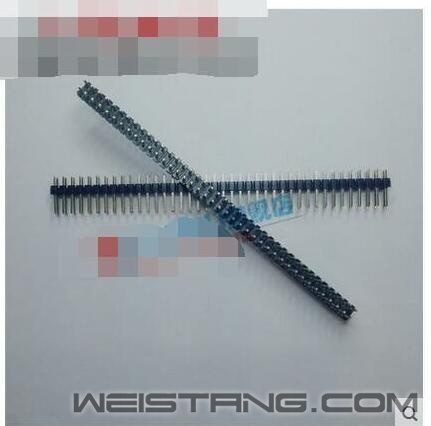

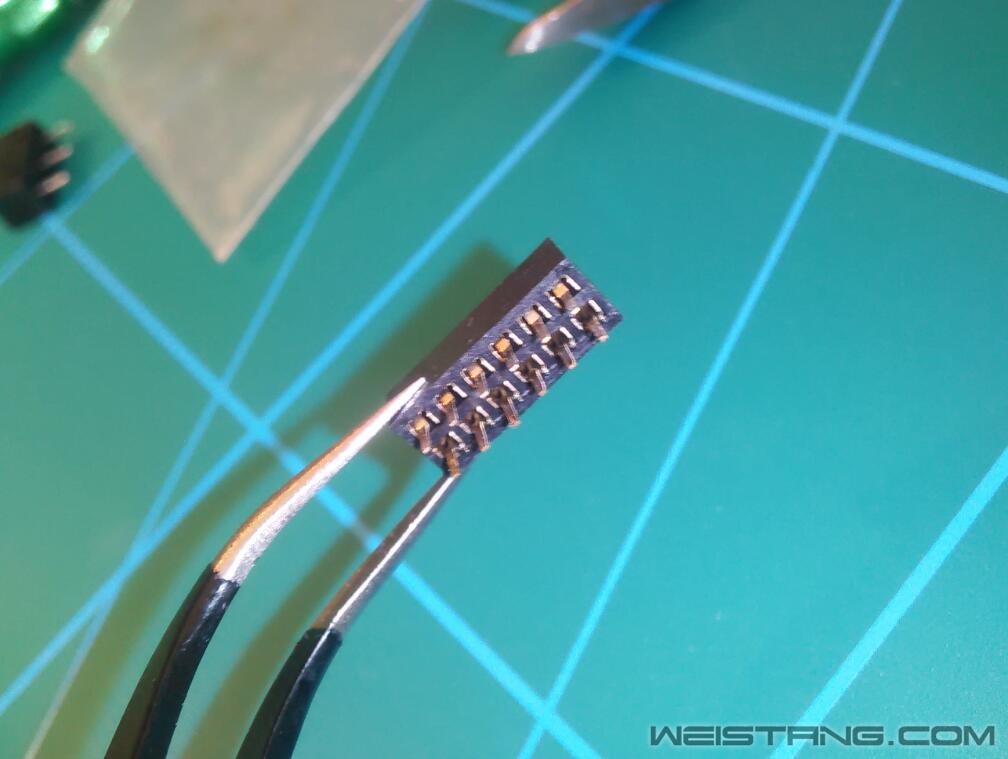

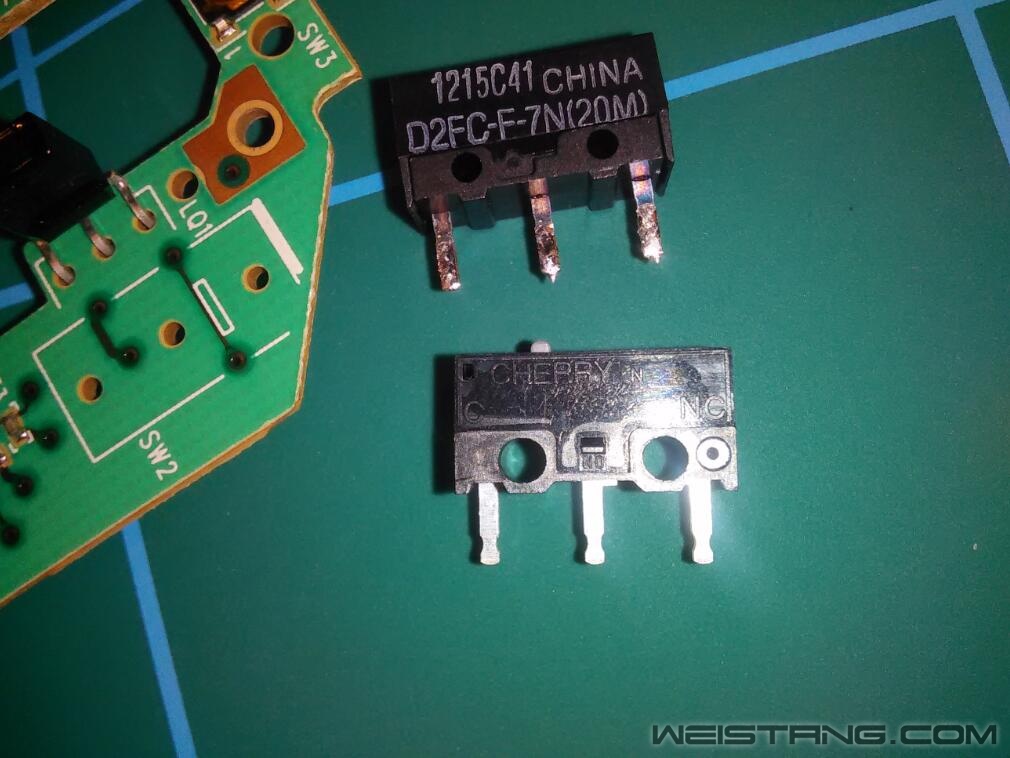

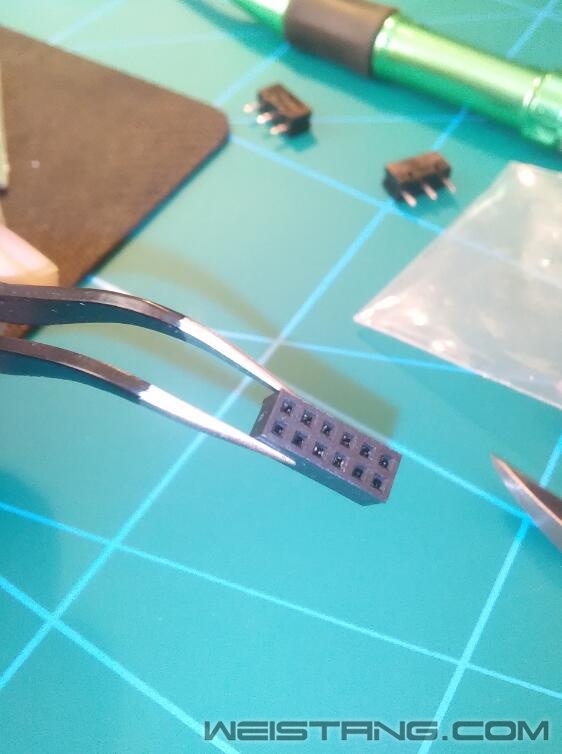

G500s用了半年左右 最近感觉左键手感越来越软 于是上周买了电烙铁等一些工具 看了几篇教学帖 也在几个旧鼠标上试了手 终于在今天憋不住了 作死一下  照片都是由我的渣像素手机拍的 见谅  工具:电烙铁 焊锡 螺丝刀 助焊剂 吸锡器 吸锡线(随意 依个人习惯) 拆解部分没有什么值得说的 撕脚贴 拆螺丝 唯一值得注意的就是电路板连接外壳的排线 要小心 不要用力扯  我本次主要是换微动 虽然G500s可以从侧面将电烙铁伸进去换微动 但是我感觉那样风险更大 容易碰到其他元件 而且太别扭 于是决定将本来是焊死的双层电路板改成可拔插式的 这样以后换微动的时候就方便多了 拆插针焊点的方法还是比较简单的 但是因为当时手不方便 没法拍照 只能口述: 1. 首先拆掉滚轮支架以及滚轮前端的两颗螺丝 注意还有两颗小弹簧 要收好 下层电路板的两颗小螺丝在这一步无需拆下 2. 给上层电路板的焊点补一点焊锡 然后用电烙铁在焊点上来回移动 均匀加热焊点 同时左手拿住上层电路板并向上抬 这样上下电路板就分开了 我在这一步用的是刀头 因为我感觉刀头面积大 方便均匀加热 3. 然后是吸掉残锡 我用的是吸锡线 因为感觉这种时候吸锡线要比吸锡器好用很多    上图就是吸锡线吸下来的残锡 效果还是不错的 如果电路板的孔被焊锡堵住了的话就要用吸锡器了 这种时候吸锡线是很难吸干净的  先换微动 我准备要换的是Cherry的DG2灰点 1.47N 手感比较硬 回弹快 键力相比照片上方的原装欧姆龙D2FC-F-7N要大一点 我感觉比较适合速点 更换微动的过程也无需多说 会用电烙铁的人应该都会 很简单    下一步就是开始改插针 G500s的插针间距是2.0mm 需要用到的零件就是2×6的插针和排母各一个 某宝有卖 搜“插针 排母 2.0mm”这几个关键词应该就能搜到 几毛钱一个 可以多买几个备着 但是注意一点 插针一般都是很长的一排 需要自己截取 补一张某宝截图 我自己忘拍了    排母  上图就是我从一整段排母上截下来的 单身狗就是不好 没人帮忙 漏拍很多照片  接下来就是分别给上层电路板焊上排母 给下层电路板焊上插针 插针和排母反过来没有区别 看个人习惯吧 我在这一步换上了尖头的烙铁头 因为焊点比较小 而且离得近 不要吐槽我的渣焊点和渣像素    装好了之后的样子   将上下电路板合在一起 上螺丝 这样下次换微动的时候只需把上层电路板的螺丝卸下就可以直接取下上层电路板 无需拆下下层电路板  最后就是装好外壳 换上一副新脚贴 恢复如丝般顺滑  |
大胖鸟 发表于 2016-3-11 10:12
排插母座在上pcb我是很赞同的，其实罗技就应该做成排插，上pcb的稳定性还是可以的，滚轮固定对上pcb也有加 ...
妞妞的仔仔 发表于 2016-3-11 10:32
真实用，当初我的G500s要是改了排插 是不是二手还能多卖一点
ffffhoook 发表于 2016-3-11 11:13
楼主手法不错，可以举一反三，好多东西也都可以改成热插拔，我感觉有的客制化键盘主控可以改成热插拔 弄两 ...
大梦神 发表于 2016-3-11 12:40
好手艺，用这个插座后上下pcb之间的高度不会变么
半自働 发表于 2016-3-11 13:55
动手能力值得称赞
