拆解

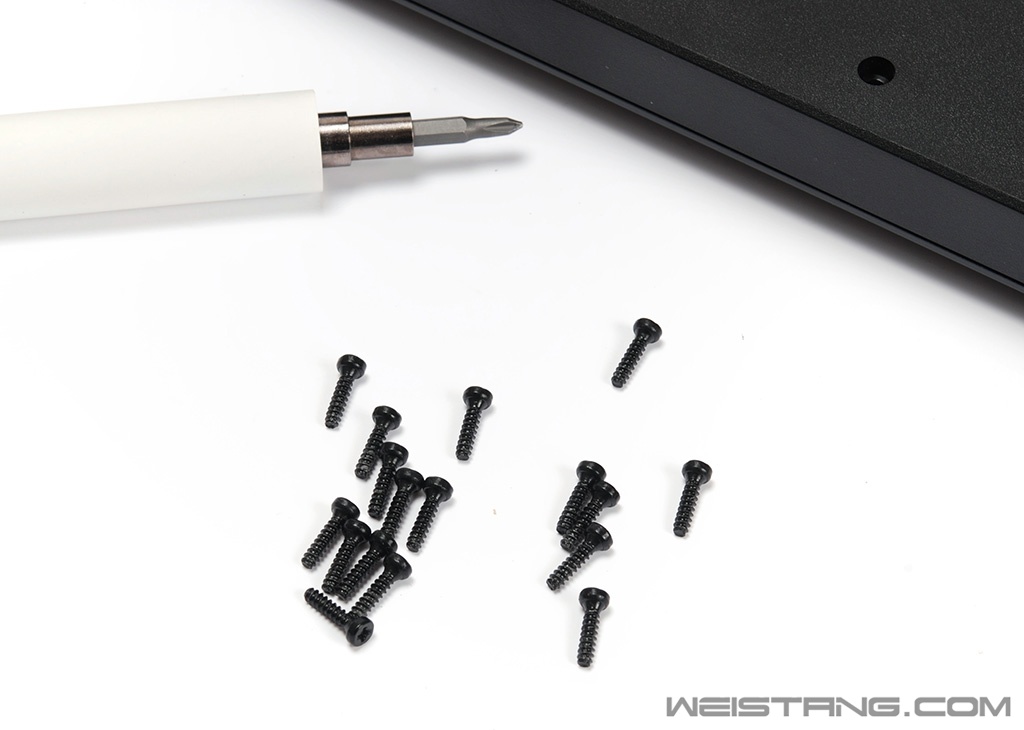

GK1050拆解是非常容易的,全螺丝固定没用一个卡扣,尽管螺丝比较多,但拆解还是非常容易的,整体拆解难度约为2.5分! 底壳的全部螺丝拧下

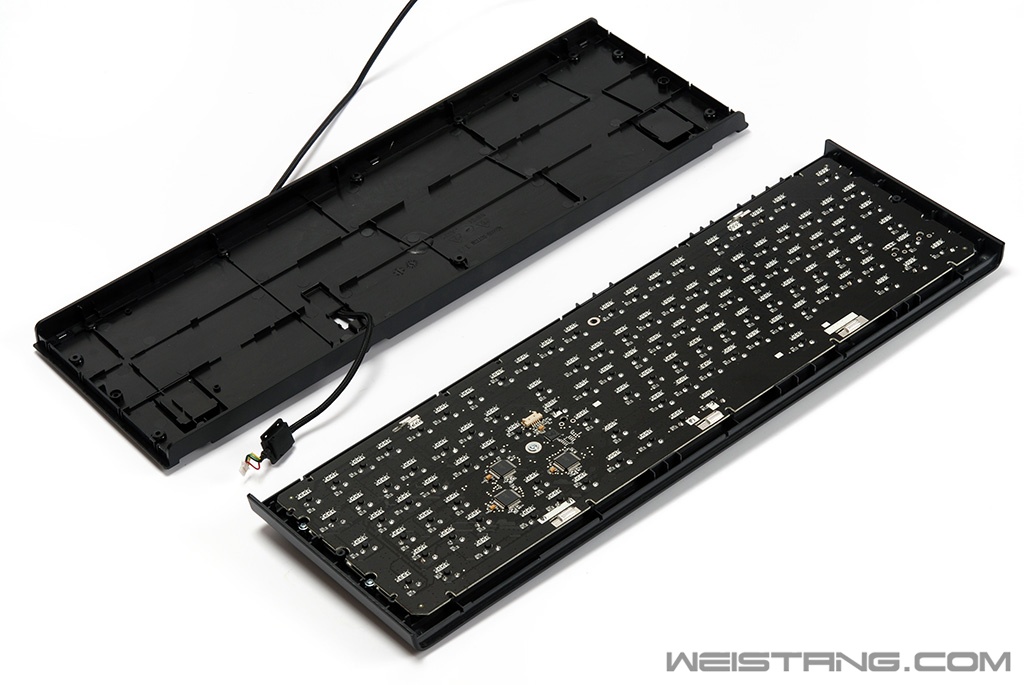

拧下后即可轻松分开底壳 注意usb线插头是从底壳内部传过去的

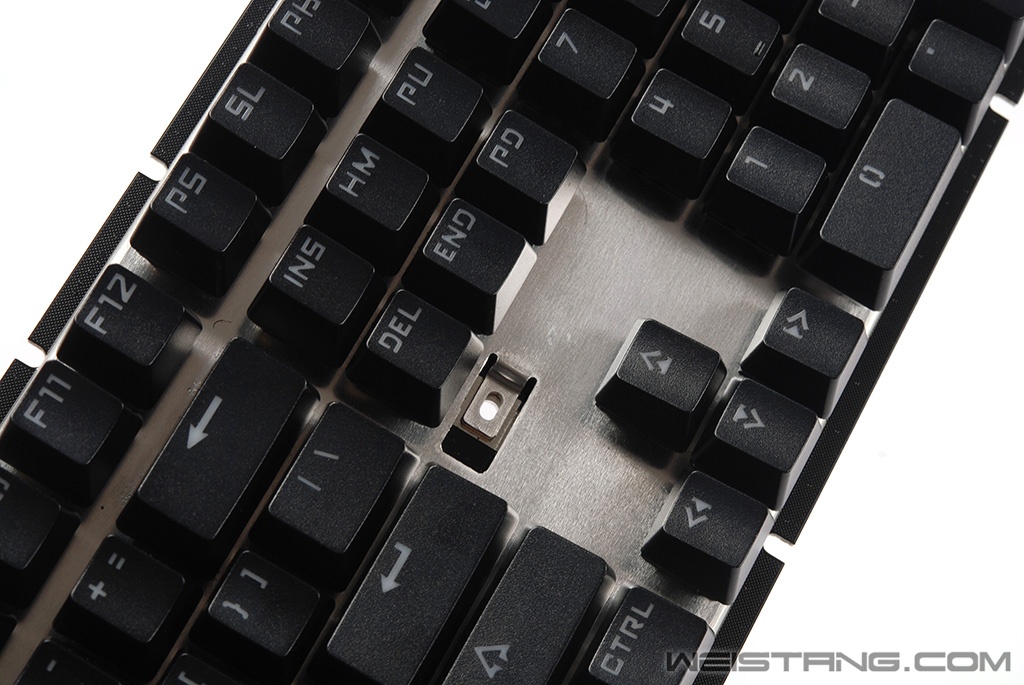

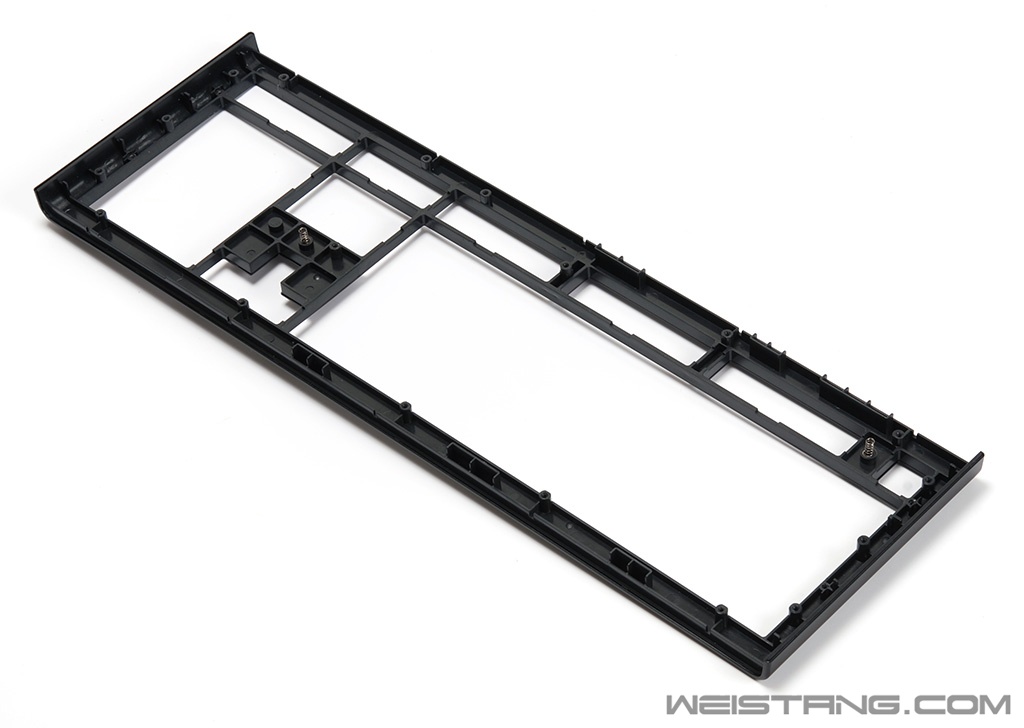

继续拧下五颗螺丝后可以取下A壳 A壳设计的也是破费心思,能看到A壳内部还有一层塑料内壳,也就是说GK1050是三层外壳设计,这一层塑料内壳主要是支持不算很厚的阳极铝外壳,但加在一起厚度就非常可观了,其实这样做也是明显增加了成本,如果直接用注塑外壳的话,键盘整体成本应该还能降低一层。 底壳厚度约为2.51mm A壳厚度约为4.71mm 这是两层外壳叠加后的A壳 尽管键盘很轻薄,但是外壳强度却真的很优秀。 注意定位板是拉丝铝材质 表面并没有做阳极化着色 为的定位板有较好的反光效果 其实定位板用阳极化处理应该会有更好的反光效果,但这里应该也是考虑到了成本,本身采用了铝合金定位板就属于为键盘轻量化做出了一定的成本牺牲了。 非常干净的黑色PCB

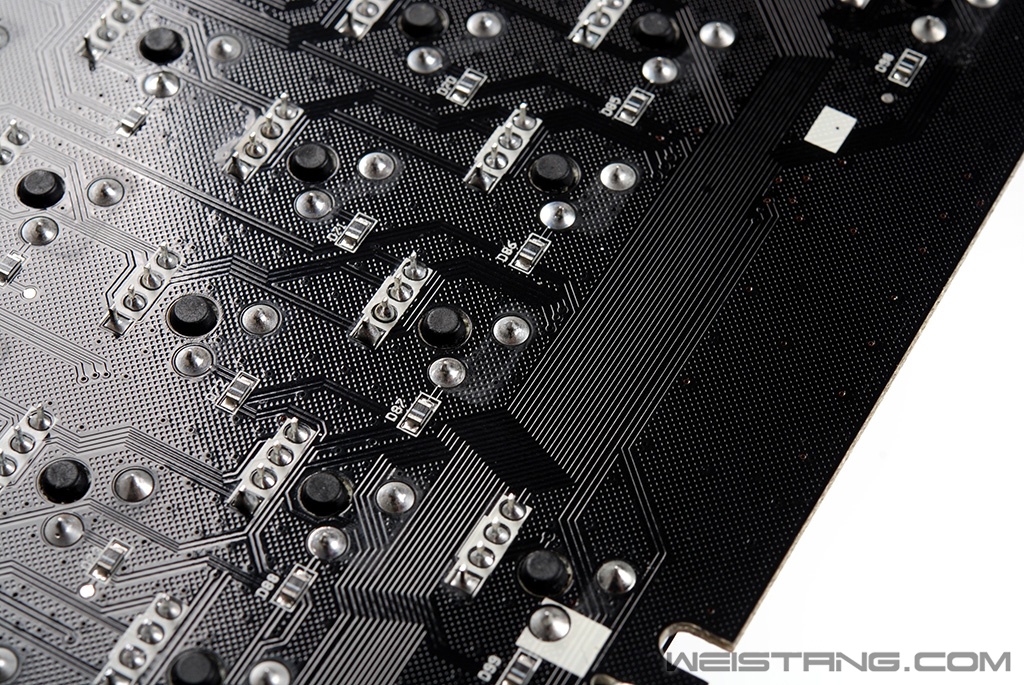

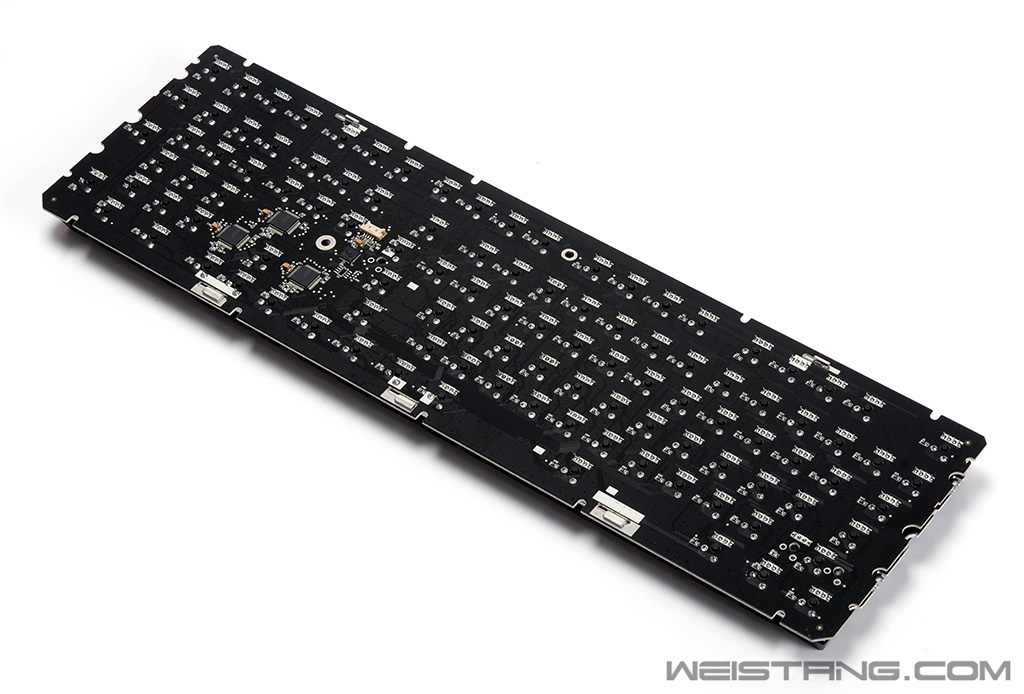

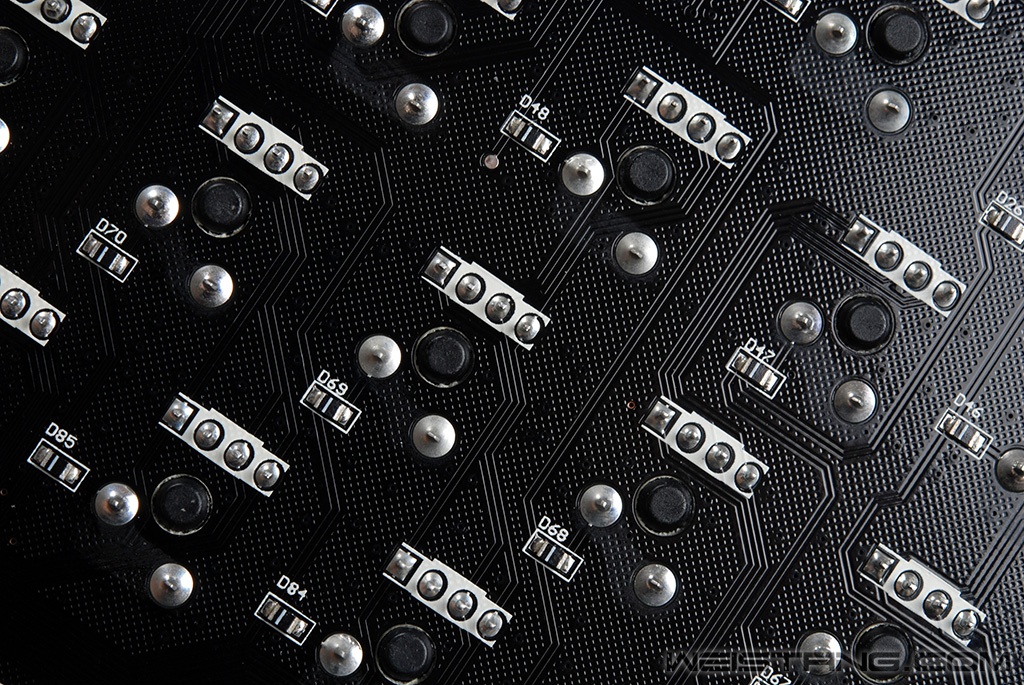

PCB 特写 ASUS GK1050的PCB采用的是网格化覆铜,PCB非常规整和干净,没有任何助焊剂的残留,因为采用了RGB led,所以键盘的PCB背面走线也是比较密集的,另外键盘实现全键无冲的贴片二极管也都在PCB背面。 PCB特写

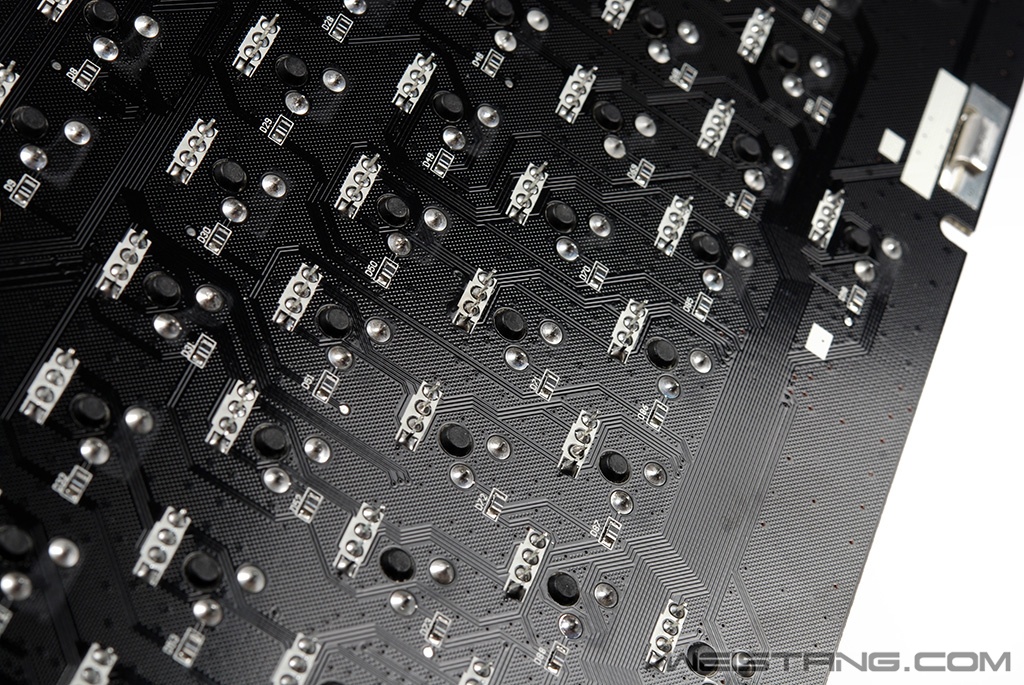

PCB特写

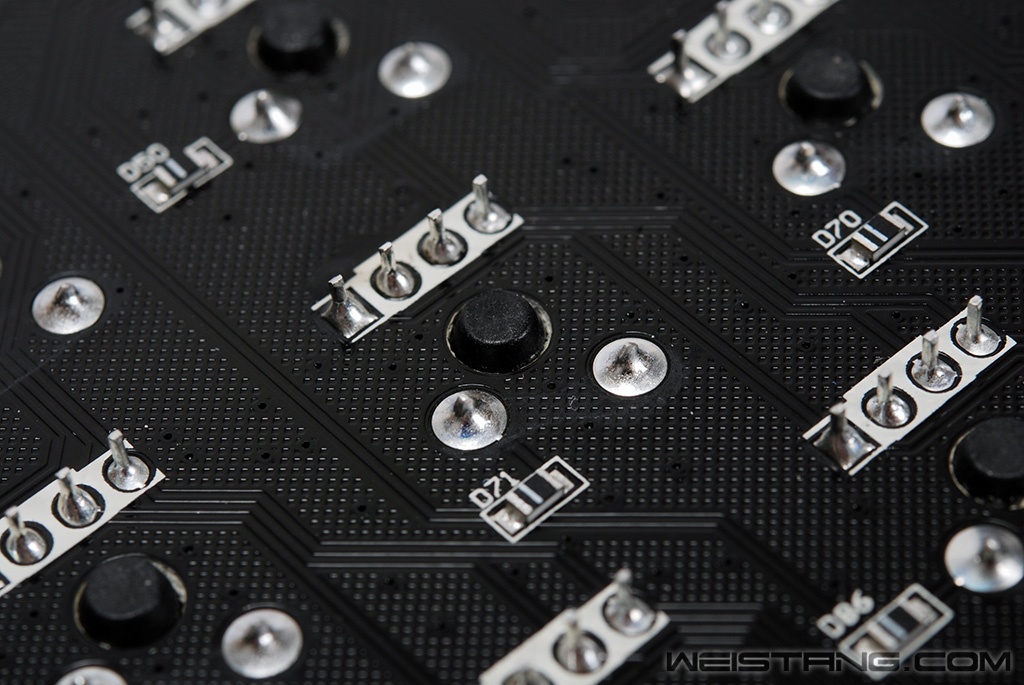

PCB特写 焊点规范且整齐。 主控芯片电路和三颗led驱动IC

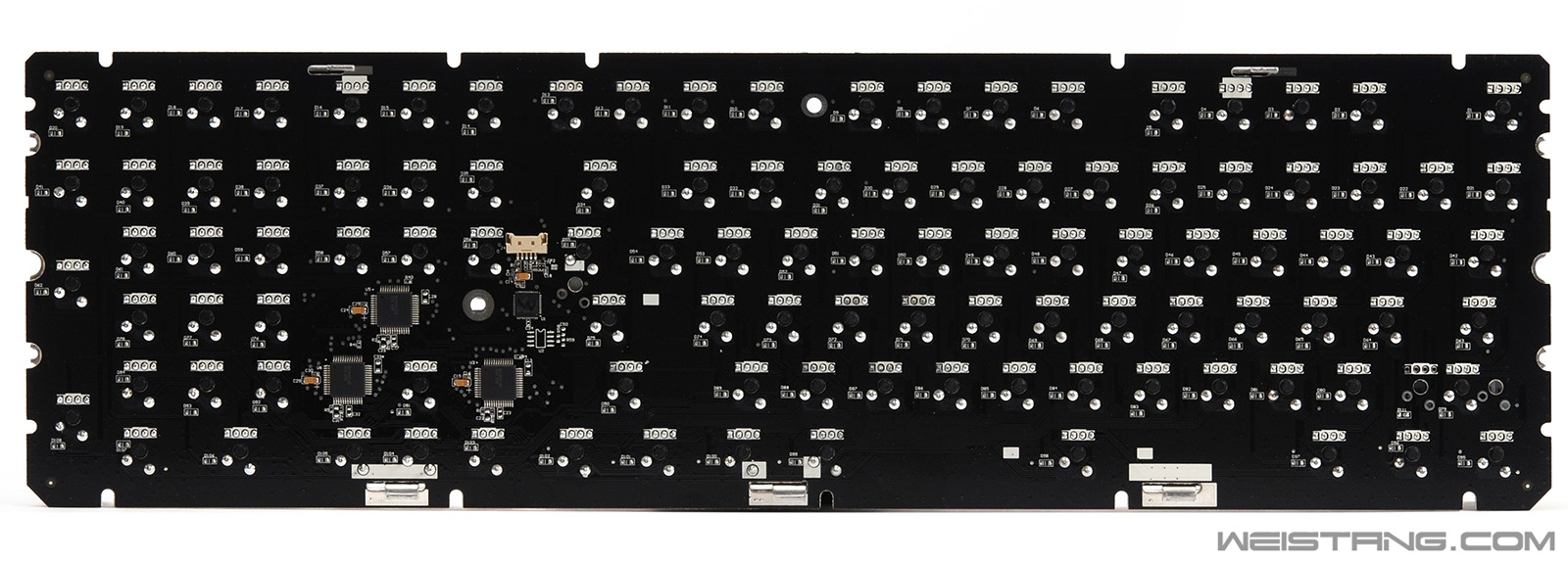

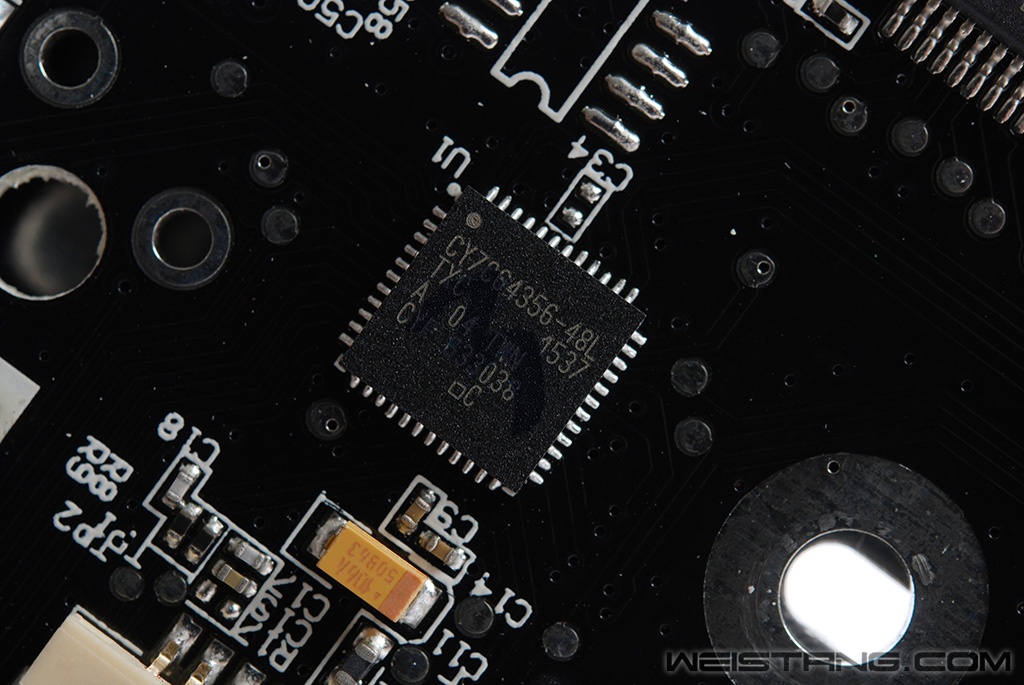

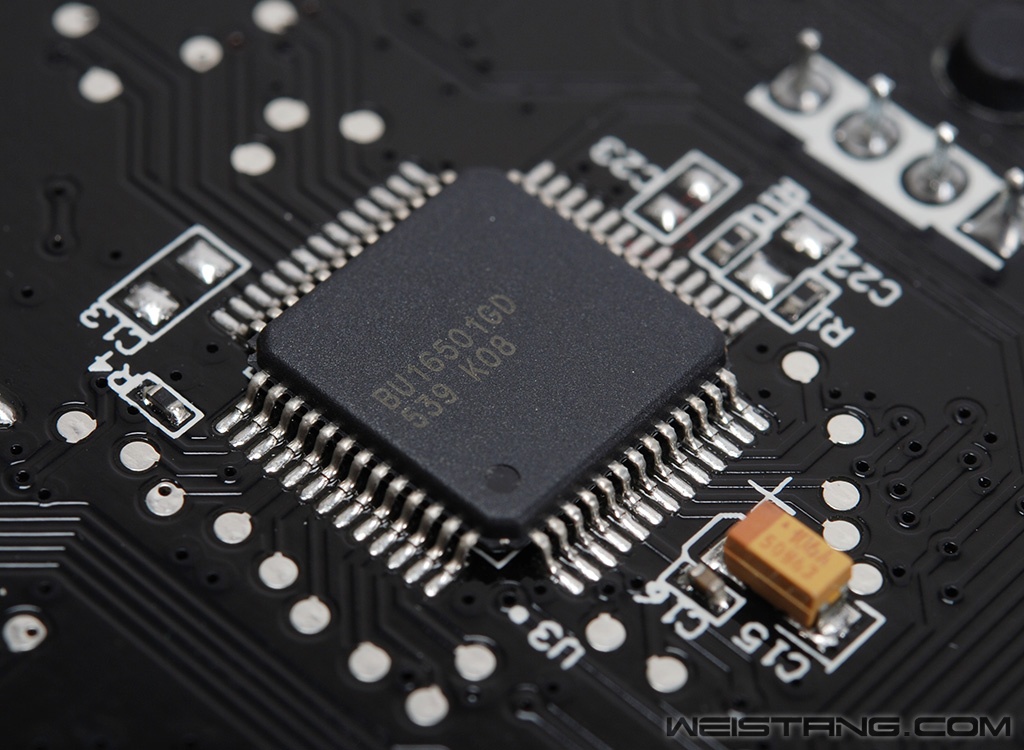

主控是比较赛布拉斯CY7C64356 同类产品中还真的很少看到这个型号 使用了三颗BU1650 LED阵列驱动IC 单颗支持8×16的led阵列驱动,总共三颗分别对应108键的RGB三个颜色灯控,支持最多64个PWM控制亮度等级,特点是可以实现许多动画效果,同时反映迅速,稳定可靠。 焊盘特写 双层PCB 有的微动引脚走线在PCB正面 |
