拆解
拆下正面十几颗螺丝后就可以用刷卡的方式轻松打开外壳,开壳的时候注意底壳跟PCB部分的排线,打开外壳后拔下排线就可以完全取下PCB和上壳部分。 所有螺丝位都在按键之间

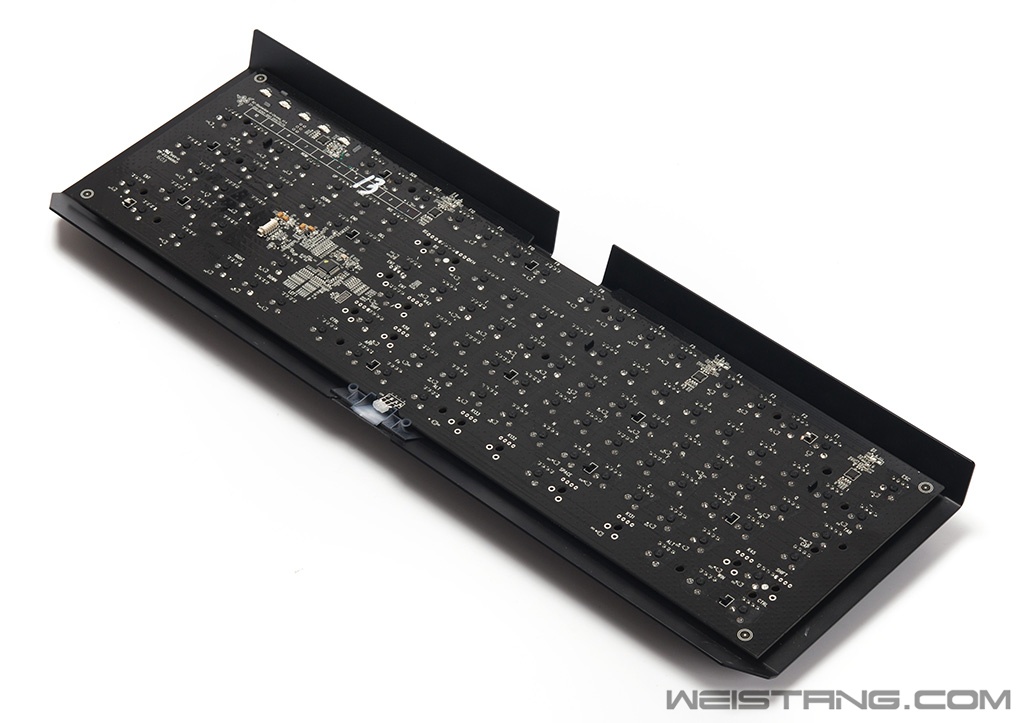

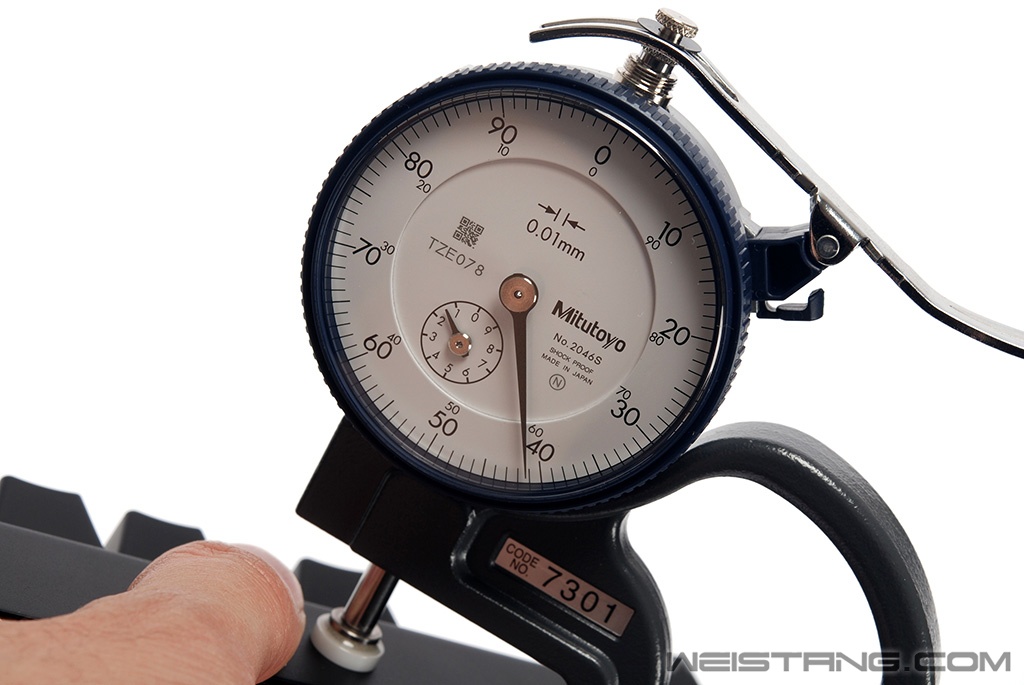

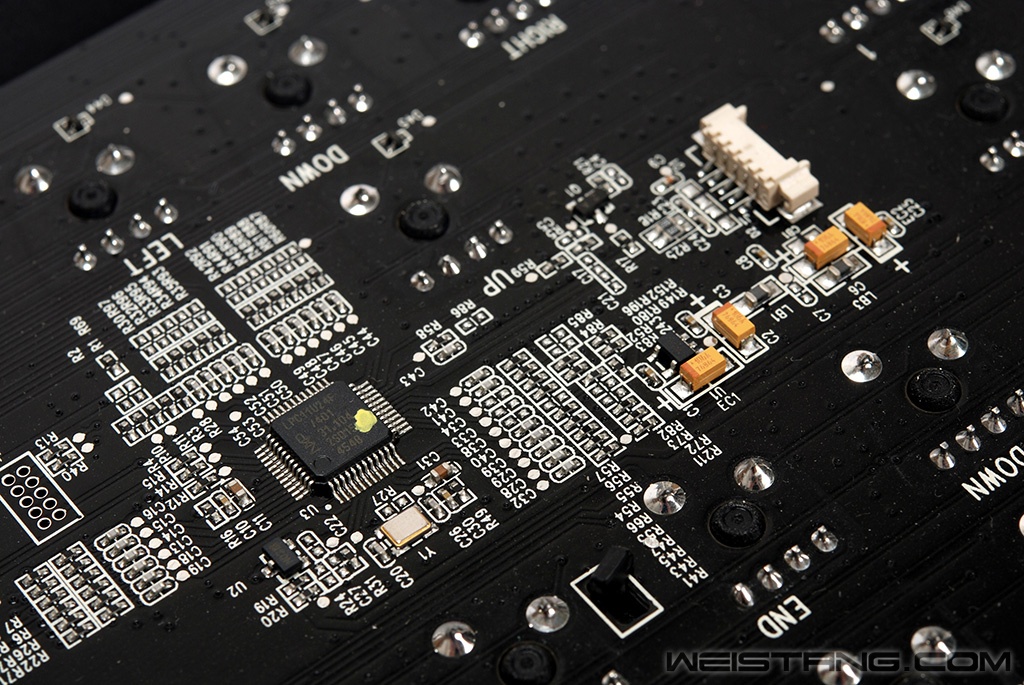

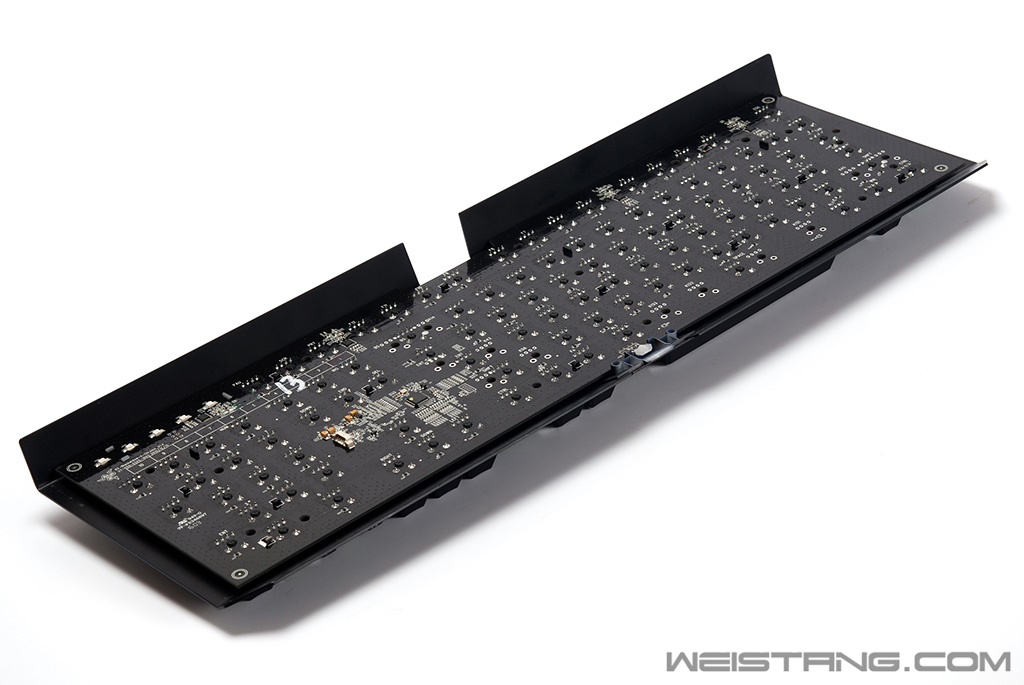

拆解 底壳特写 底壳厚度约为2.57mm 强度适中 PCB部分 金属外壳厚度约为1.41mm 特写 PCB代工方案应该跟黑寡妇蜘蛛系列并无差异 主控与外围电路 NXP LPC11U24F主控芯片 跟黑寡妇蜘蛛幻彩和黑寡妇蜘蛛终极2016方案相同 LED Driver IC 一共四颗 键盘指示灯位置对应的贴片led 能看到是pcb开孔贴片工艺 轴体焊点特写 |
