7G飞线完毕 神说要有光

2016-4-7 00:04| 发布者: 大胖鸟| 查看: 2206| 评论: 54|原作者: 大胖鸟|来自: www.weistang.com

摘要: 已经飞线完毕了,焊接一切ok,木有接触不良的情况,不过最后led焊点还要在加固和做一下绝缘,毕竟钢板我没有上绝缘漆,这个也不止说过一遍了,本次为了向经典致敬,所以没在pcb上打孔。点亮后有个问题,要想达到最亮 ...
已经飞线完毕了,焊接一切ok,木有接触不良的情况,不过最后led焊点还要在加固和做一下绝缘,毕竟钢板我没有上绝缘漆,这个也不止说过一遍了,本次为了向经典致敬,所以没在pcb上打孔。点亮后有个问题,要想达到最亮需要搭配USB 3.0或者支持QC的HUB,5V下的电流达到了1A,不过这也不是什么大问题,磨砂白led好处就是光源比较发散,这要是普通白发白的3mm led估计我就瞎了!接下来要做的是直播完工7G的背光改造和这次飞线改造的教程评测!

上电测试,注意取电的位置!这个不能随便来 否则会烧IC 7G比较特殊

点亮


普通usb下的2.82v电压 算是这个led的低亮度模式

特写

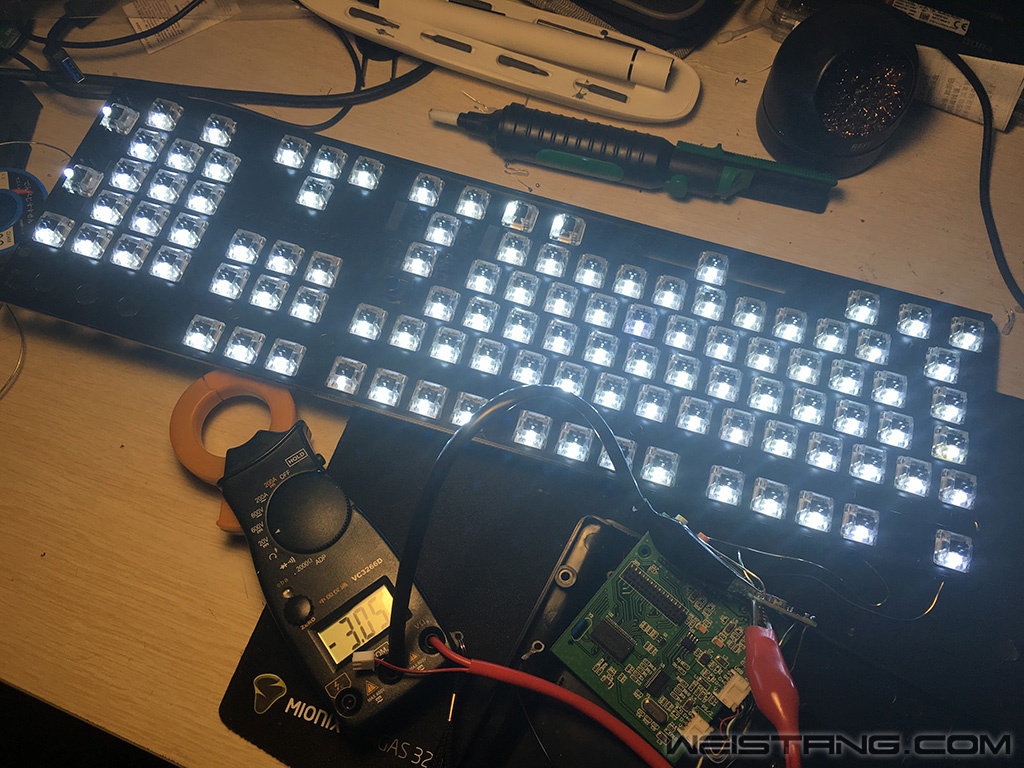

3v是标准亮度

这个亮度就ok

特写 SARGAS 320 你受苦了!

光源发散性基本跟我预想的吻合

这个不知道该说什么

就这么两把在售的机械键盘 赛睿键盘业务部门不景气啊 近些年

可以当台灯了

特写

这个我会测试24个小时持续发光 目前每颗led温度都正常的很

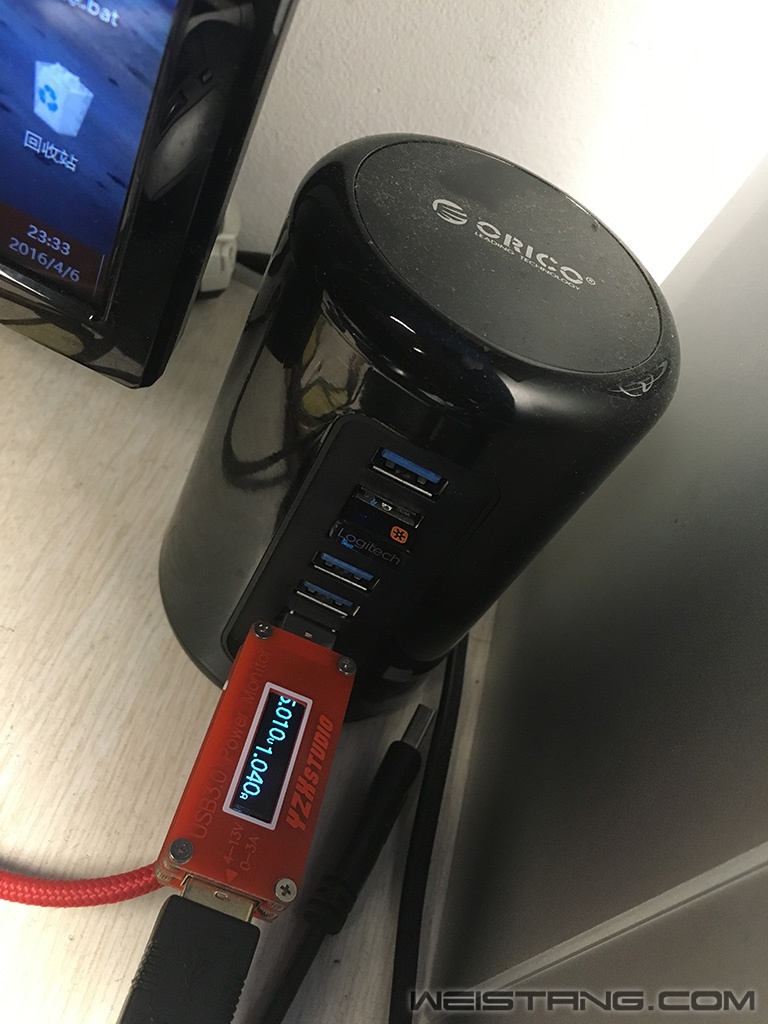

这破usb电流表也是让我醉了

来看看7G的PCB透视图


待续......
