拆解

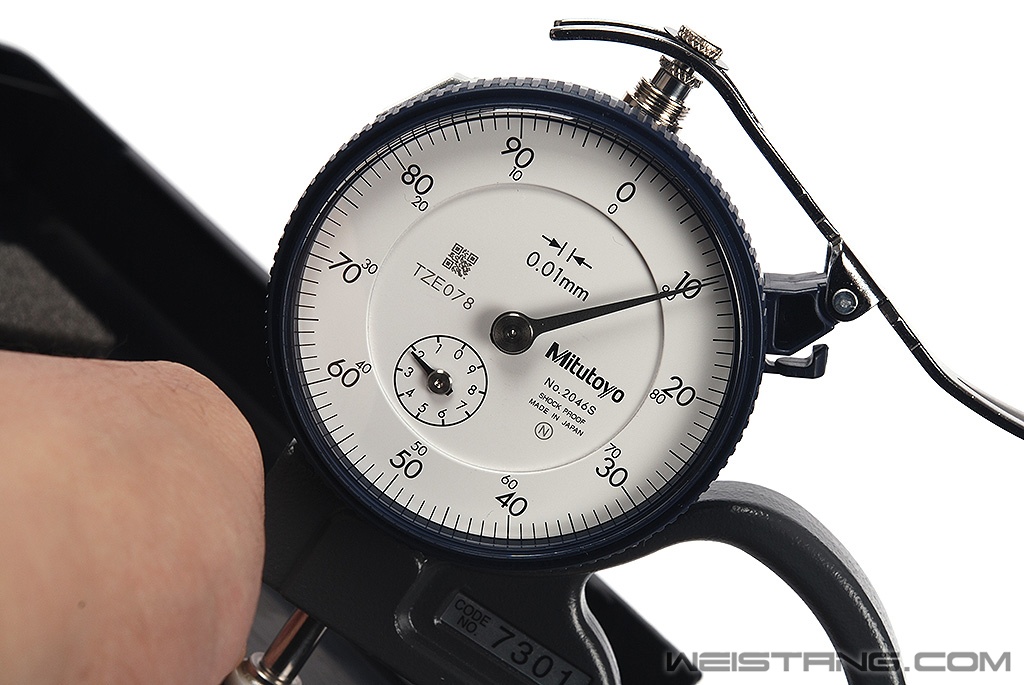

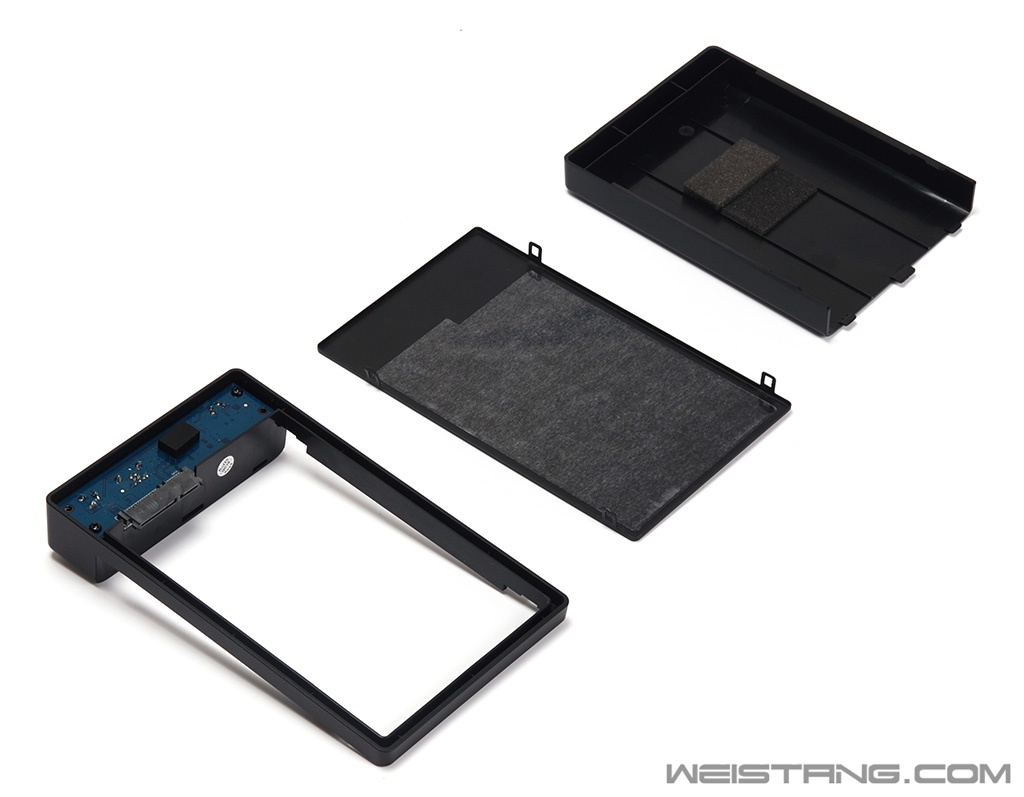

下面我们来看看Orico 3588US3的内部结构设计,这里不建议大家拆解。 拆解 0.84mm的钢材质上壳厚度 比起五六百元机箱的侧板还要厚点

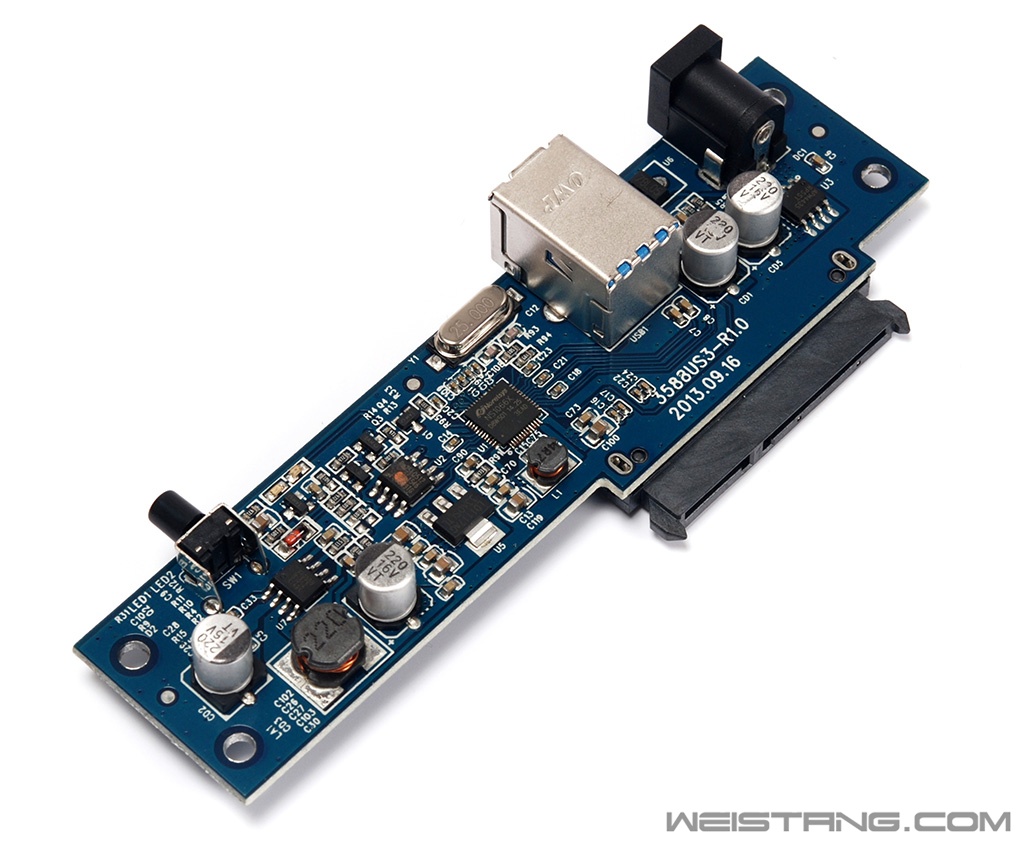

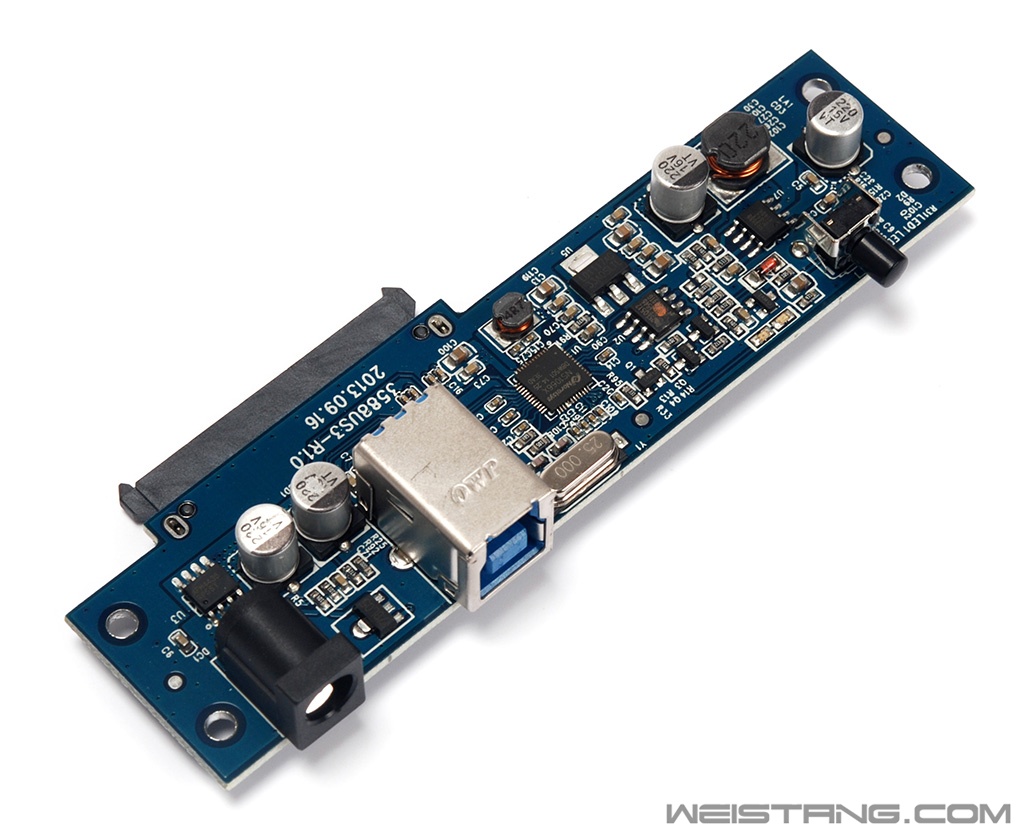

2.10mm的后壳厚度 蓝色的PCB全贴片元件,PWM主控IC和稳压MOSFET元件都很完整,为硬盘提供了可靠的供电保障。 PCB特写 PCB特写 PCB特写 PCB特写 天津瑞发科的NS1066X SATA III to USB 3.0桥接IC 这一次跟之前的Orico 入门级硬盘盒方案不同,桥接IC采用了天津瑞发科NS1066X的方案,比起之前的NS1066支持到了SATA III也就是SATA 6Gbps,HDD自然还是轻松应付,对于及时是SSD也能最大限度利用USB 3.0的带宽,这套主控的方案是读取速度比起写入速度来说比较均衡,之前的ASMedia可能是读取和写入落差较大。 天钰科技科技的FR9888开关供电IC 采用了天钰科技的FR9888 PWM供电主控IC,内部整合了MOSFET,最大输出电流为3.5A,开关频率为340KHz,支持OVP以及OTP过温保护,SOP8封装。 Pm25LQ215 flash存储器 SPI总线接口 512KB容量
P沟道增强型Mosfet开关管 |
