拆解（上壳）

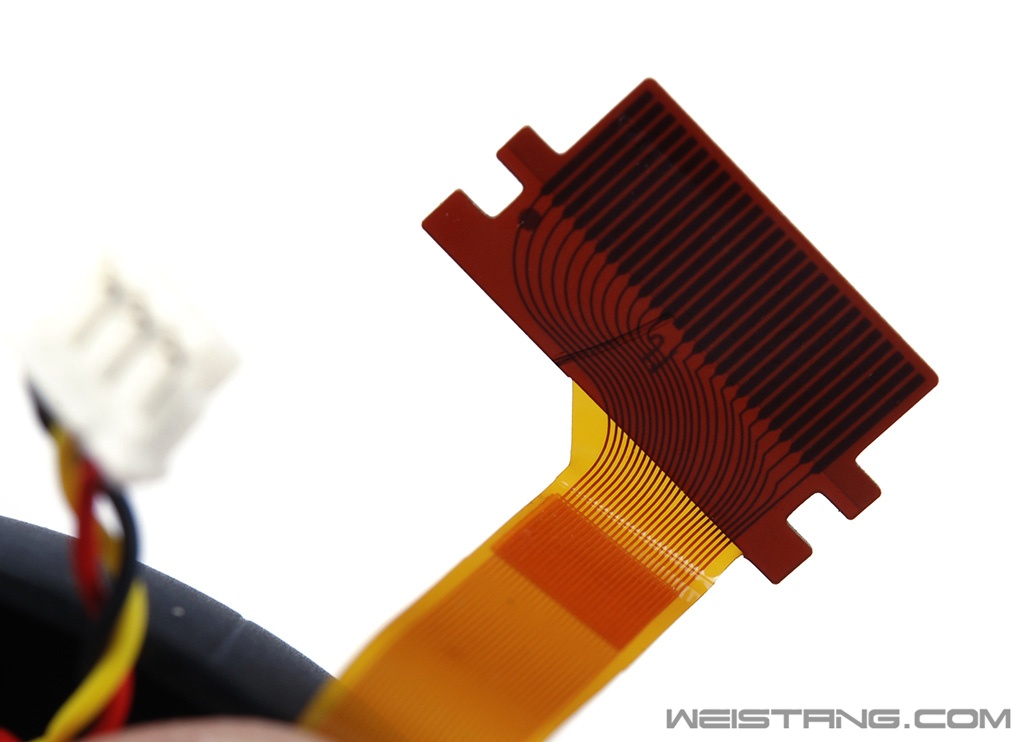

G900的内部设计在外设堂评测过的这么多鼠标当中算是最复杂的了，没有之一，拆解难度也较高，要想完全打散所有部件差不多需要总共拧下将近五十颗螺丝，这还不算几条排插线，之所以用到这么多颗螺丝主要是因为G900内部结构采用了大量的模块化设计，这样做主要是为了可以在设计的时候独立改进手感，进而达到整体的匹配和手感表现。本次拆解分两部分，首先是拆解上壳，G900的上壳比较特殊，包括的部分也很多，而pcb和下壳部分我们单独介绍。忘记说了，G900完全拆解难度约为6分！  底部一共7颗螺丝 铭牌贴纸下还有两颗  顶部micro usb接口下面还有一颗内六星螺丝  拧下七颗螺丝后就可以分开上壳 注意信号线和电池插头要拔下  拆下的上壳内部特写 电池和左右键微动以及侧键微动部分都在这里  上壳信号线总成软排 拆的时候要注意 这个千万不能从侧面拉拽 容易断  来个特写 罗技G900官方标称的32小时续航是在无背光的1000Hz回报率下的情况，所以大家肯定很关心电池，如上图，3.7v的750mAh的锂聚合物电池，制造商是深圳的一家公司，充电上限电压为4.2V，比起mx master的500mAh电池容量提升了50%，不过是否意味着我们可以更换更高容量的电池呢，答案是肯定的！  祭出我们给mx master改造的1100mAh电池

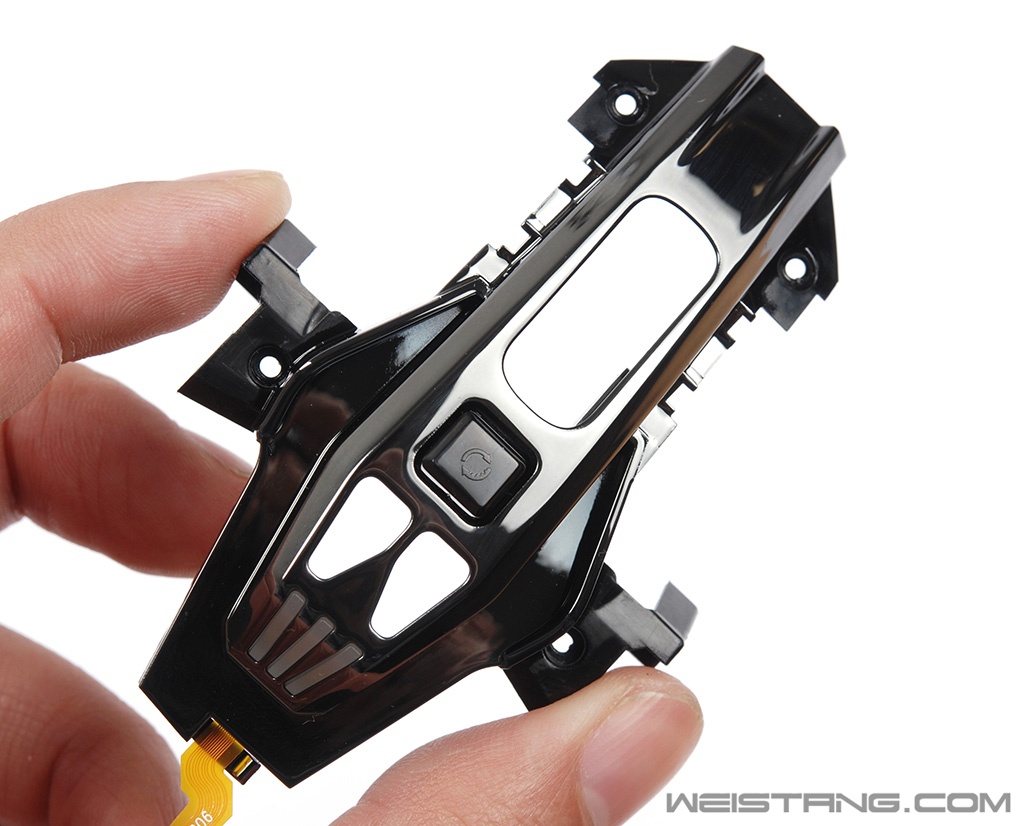

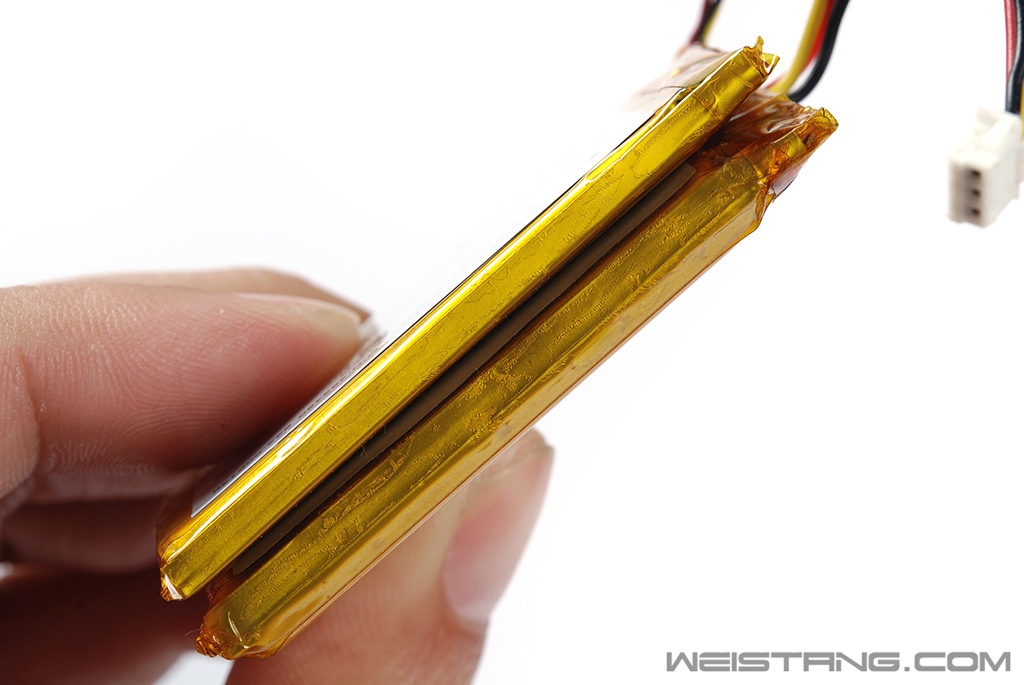

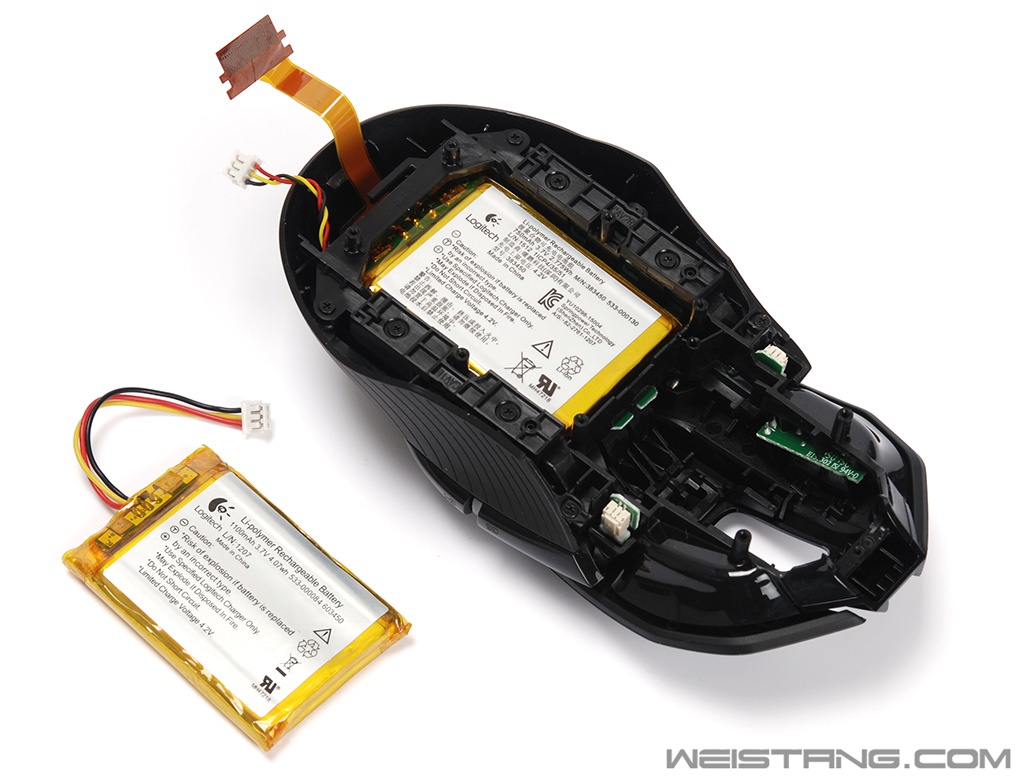

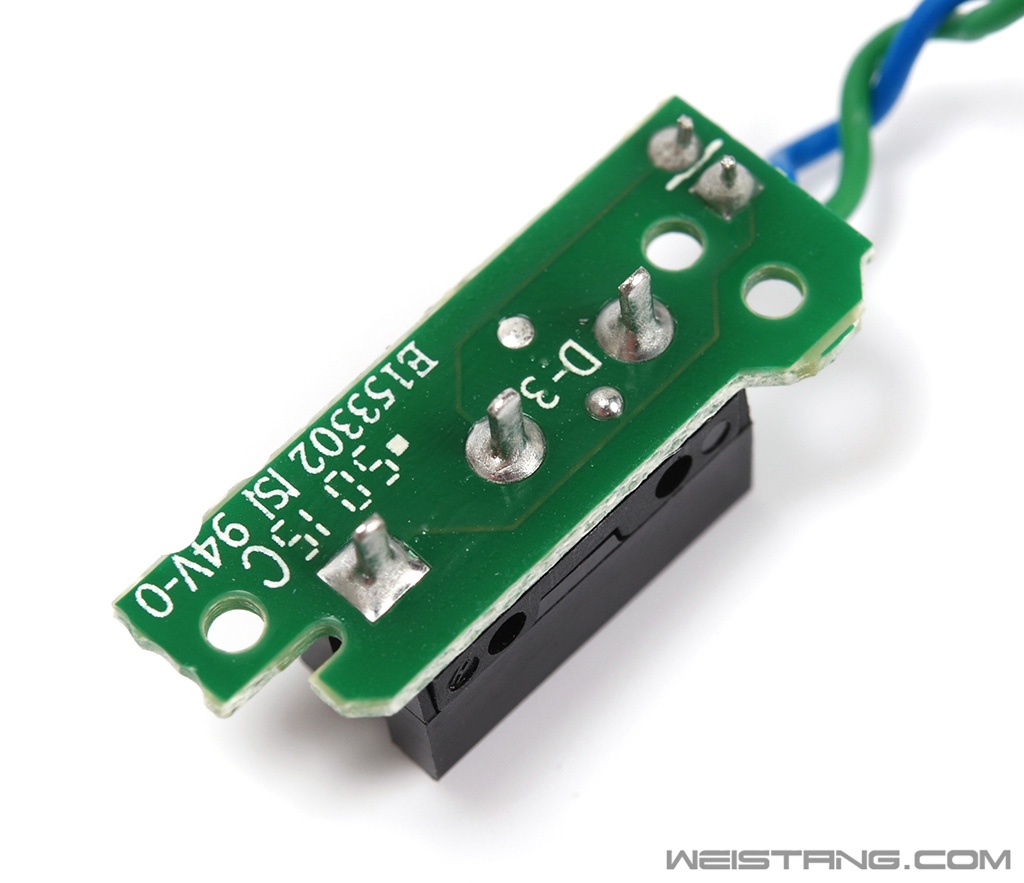

 对比一下尺寸 长和宽完全一致 原装的750mAh电池尺寸为5.1cm×3.3cm，跟这颗1100mAh的锂聚合物电池基本一致，厚度要薄一点，但看这个电池仓深度和底盘PCB部分是应该可以完美固定进去的。  原装750mAh电池和1100mAh电池对比  厚度对比 G900的电池要薄一点  接头完全一致 关于G900更换电池的内容我们会单独在论坛改造区开贴来分享，下面我们继续拆，拧下电池边缘的8颗螺丝后能看到电池仓内部中央孔洞内还有一颗螺丝，全部拧下后即可取下后壳，同时两边的侧键固定机构也可以取下来了，如下图。  取下后壳  后壳有专门给led的聚光罩 防止内部引擎干扰 也最大程度提高logo发光的均匀度  剩下的部分  继续拧下每个按键末端的两颗螺丝 可以取下两片按键   这是G900按键后面有条“沟壑”的原因 类似杠杆原理的按键结构 末端能看到按键张力弹簧  G900按键模块工作示意图 这个凹陷倾斜角度是计算出来的，为的是在有限空间内提供尽可能均匀一致的标准手感，防止按键空程，提高按键归位速度，按键中央有个叫机械枢轴的设计，然后在末端能看到有一个弹簧，这个弹簧也叫按键张力弹簧，其实前面说过了mx master和G502也都有类似的设计，只不过这两款鼠标的张力弹簧比较小，而且是挂钩弹簧设计。  取下按键后的部分 这算是G900上壳内的“中枢”了  滚轮部分镀镍外罩 拆下这个外罩和内部按钮模块还需要拧下约为6颗螺丝  左右按键都是7N（20M）微动 手感清脆回弹优秀  微动是固定在独立的一个小PCB上面 这让我想起了RAT PRO X 到这里我们终于看到微动了，但取下这两颗微动PCB还需要拔掉两个小排插，和拧下总共四颗螺丝，因为每个微动小PCB都是用两颗螺丝固定在上壳的骨架内，而RAT PRO X则是单边螺丝，另外一遍则是自信的用塑料片压接，哪个更稳定可想而知。  微动小PCB通过2针的排插与侧键整体的PCB部分连接  拔掉两个排线 我们取下了两块微动pcb板 也就是说罗技G900你要想更换微动的话，差不多要拧下31颗螺丝，但好处是这小PCB完全不用担心焊盘脱落了，飞线点清晰可见！  再拧下四颗螺丝可以取下中键和侧键微动的pcb 这几张PCB是用排线链接的  背面特写  欧姆龙蓝点小型双脚微动  侧键也是欧姆龙蓝点 总共6颗 某宝JS单颗零售价5.8元  这就是罗技G900上壳的内部骨架 结构依然复杂 1099元的售价包含更多是首次开模带来的成本增加，另外我们也注意到G900的质保是两年，而G502 RGB是三年，再想想去年上市的MX Master质保是一年，也是为了控制成本才这样做的，或者说罗技对G900的可靠性颇有信心。  上壳完全拆解 |
