拆解

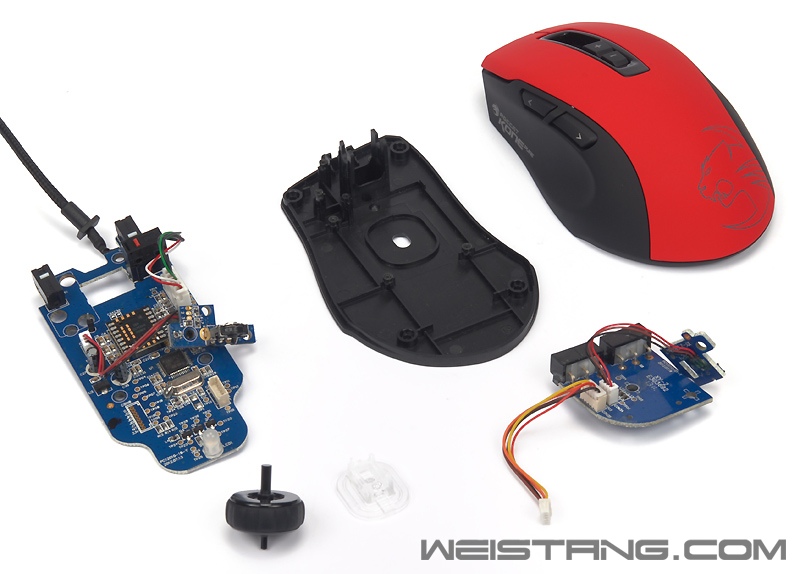

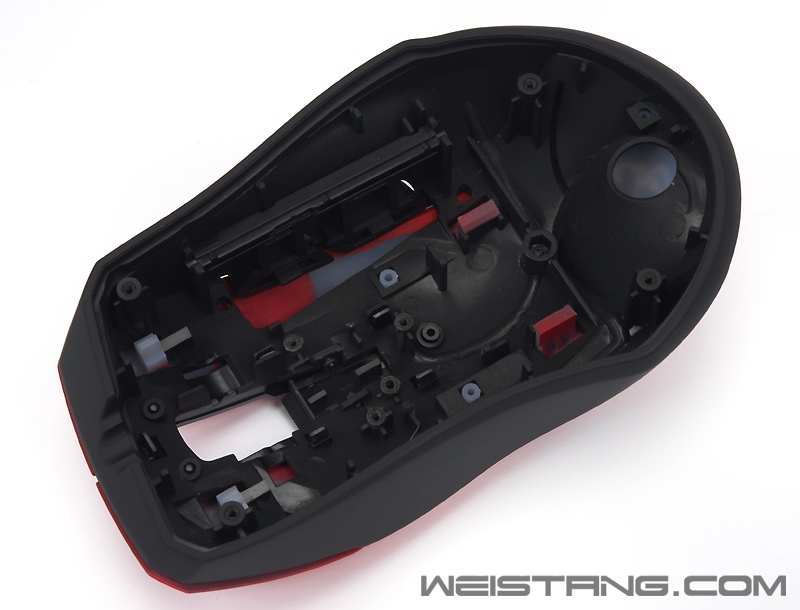

这个环节才是主题,撕下两个垫脚可以拧下四颗固定上下壳的螺丝,要完全拆解Kone Pure Color这只鼠标需要总共拧下14颗螺丝外加移去一个焊点,可见平时拆解进行更换微动的时候会非常麻烦,不过这样的麻烦也带来了一个好处,那就是Kone Pure Color微动的手感基本上不会受到螺丝松紧的影响,而且只要螺丝都拧紧,微动手感不需要怎么调教了(我调教过,但是发现默认的位置是最好的)。 拆解 顶盖
主体 拆解后其中有一个非常非常关键的细节需要注意,那就是USB线在底壳和PCB之间的走位有说法,没弄好很可能会出现盖不上壳子或者装完了滚轮按不下去的情况。 主体 编码器部分 编码器是在一张独立的小PCB上,这个设计也是冰豹官方宣称的TITAN WHEEL,看明白了么,我们都知道滚轮编码高度有几种规格,其中普遍是11mm或者13mm的,这样的高度基本上达标,但有一个缺陷,那就是编码器伸出过高的情况,滚轮长时间施力会使其沿着水平方向偏离,轻者会出现滚轮变松的情况,严重的滚轮会出现空程,而且个别厂商还会偷工减料地不去完全把编码器焊死在PCB上,代表作有魔蝎的冰龙,我曾经目睹了10个里面因为编码器问题挂掉8个的惨剧。所以冰豹采用了这种增高并且增加一小块独立PCB的方式来实现使用9mm的编码器,并且PCB通过三个螺丝柱外加一个辅助固定焊点来加固,增加的是成本但是换来却是滚轮优秀的手感保持性。

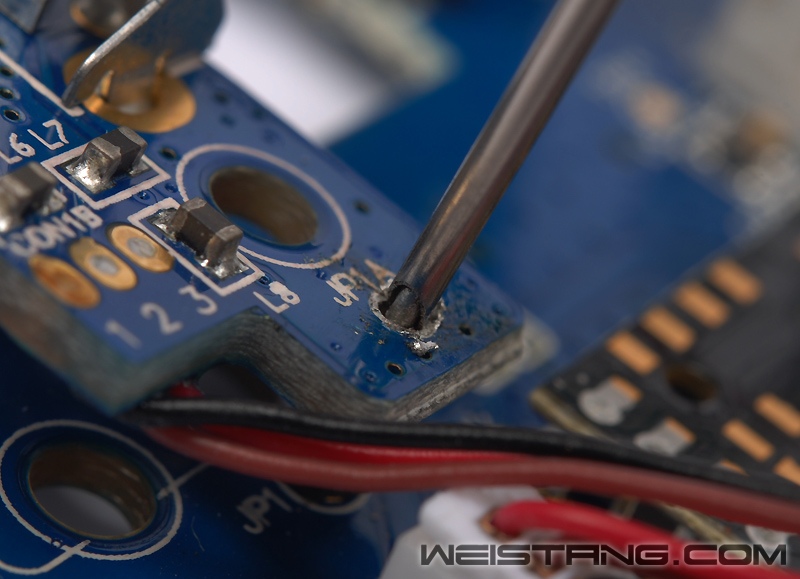

拆编码板的时候需要用到中空针
底部有塑料结构 烙铁温度过高可能会让其变形 吸锡器+中空针+烙铁的组合可以拆掉这个焊点,注意中空针要配合烙铁加热后可以分开金属引脚和焊盘。
滚轮 滚轮的六角柱也是完全根据ALPS编码器的六角孔规格设计。 |
