| 这次给各位带来的是客制化-PAD的组装以及展示 说起PAD，很多人觉得无用，很多人觉得非常有爱，尤其是对于84键位的同学们来说，适当增加一把小键盘无疑是锦上添花 这次带来的PAD组装依然是我们ABO老师的新作，2016版GACnum，在2015年我们论坛所展现的两款 PAD均来自ABO老师的2015版GACNUM，即第二版PAD，今天带来的是第三版PAD，这次和第二版有什么不同，下文将会一一展现 本文的内容图片较多，展示+组装教程整合一帖发布，避免各位同学分开不好看，同时也可以收藏下来作为一个教程，当然现在客制化的组装并非独树一帜，度娘可以说是最好的老师了，所以我这里将不再太多的陈述一些去年的帖子的相同内容 由于现在的客制化已经简化到不能在简化了，最困难的PCB和灯压这一块已经被整合到PCB中的IC中了，所以现在的客制化基本上只需要你会用电烙铁就可以了 我是分割线  PAD组装（难度最高为★★★★★） 上手难度 ：★★ 装X指数 ：★★★★ 基本知识 ：★★ 客制化配件 GACnum 外壳：1组 Numpad键帽：1套 338灯珠:30颗（数量随意，只要不少于21颗，正常键位情况，但是一次性多买点，可玩性高避免二次购买） 338灯珠是不卡键帽的灯珠，亮度尚可，个人觉得最好看的颜色为冰蓝，也是目前阶段大众所均喜爱的颜色，本文此次的PAD均为38冰蓝灯珠 CHERRY三角轴：正常键位21颗（此次我选用CHERRY轴底座，绿轴轴心，高特RGB轴盖） PAD PCB：1张(来自杰少的GHPAD PCB，在目前PAD PCB中杰少的PCB确实很不错，跟系统的兼容性非常至高，几乎不用二次刷机） PAD 定位板：1张 轴间定位纸：1张（颜色自定义） 卫星轴：2X 三组（正常键位）此处重要提醒！高兴过头很容易忘记这个，比如我，定位板和轴焊完后尽然没安装卫星轴，瞬间蛋疼 润滑脂：1瓶（可用可不用，我没用，喜欢粘灰和细毛，后期很恶心） 首先介绍下2016款GACnum  GACnum采用一体式切割，全铝材质，阳极喷砂，表面颗粒非常犀利阴阳角处理很到位，细节做工用心  ABOSTUDIO工作室  边角处理，特写之处非常不错，CNC工艺精度控制的非常严格  整体造型非常踏实敦厚，在现代流行走简约路线中非常合适，不浮夸

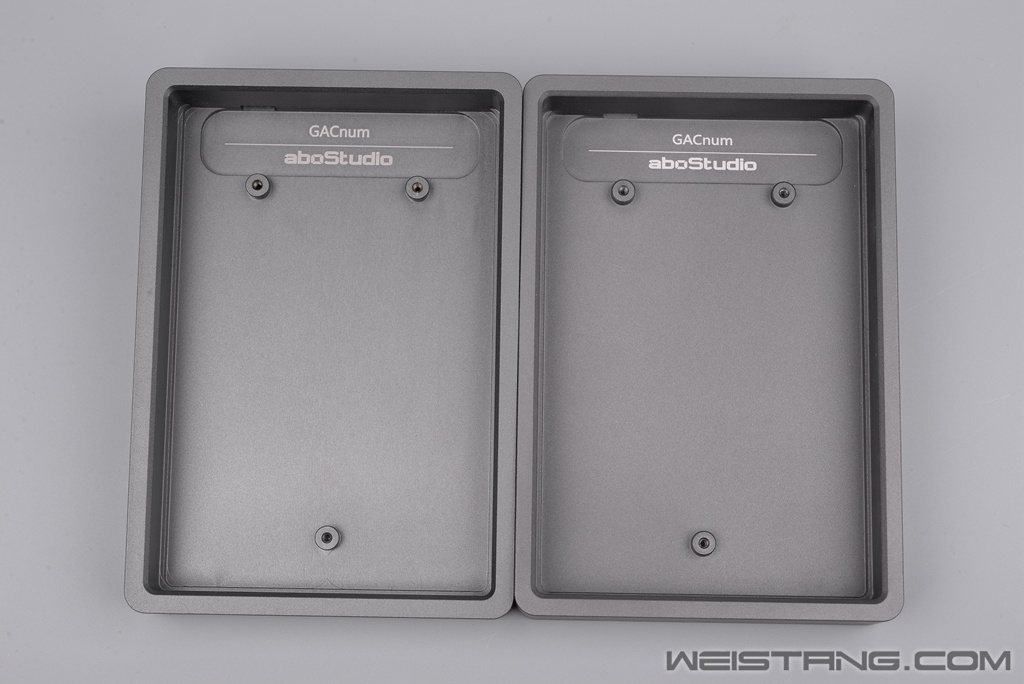

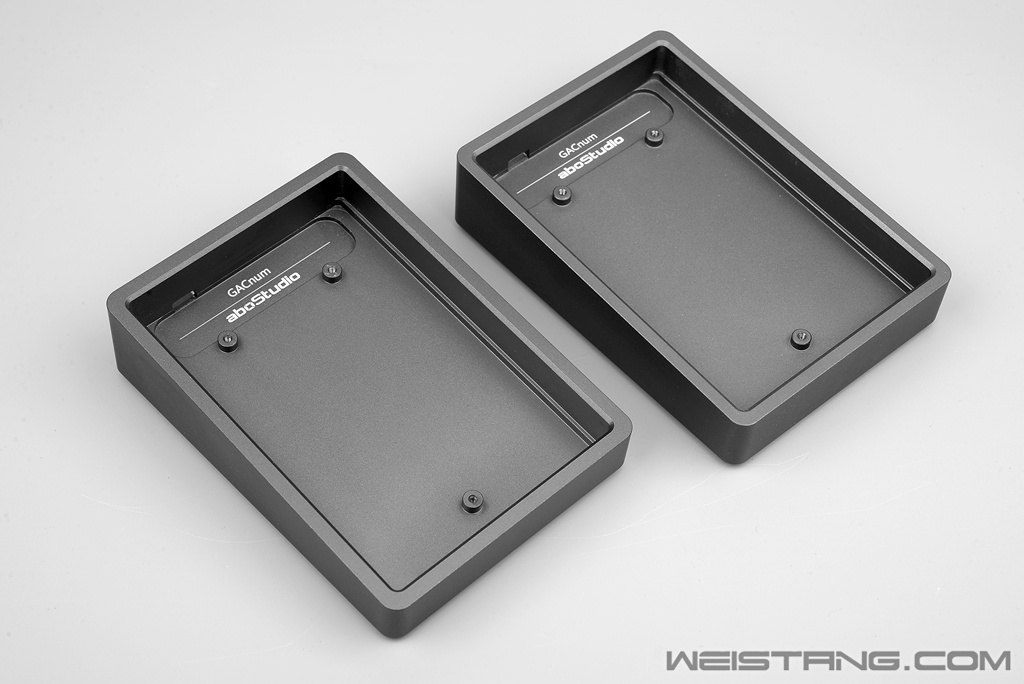

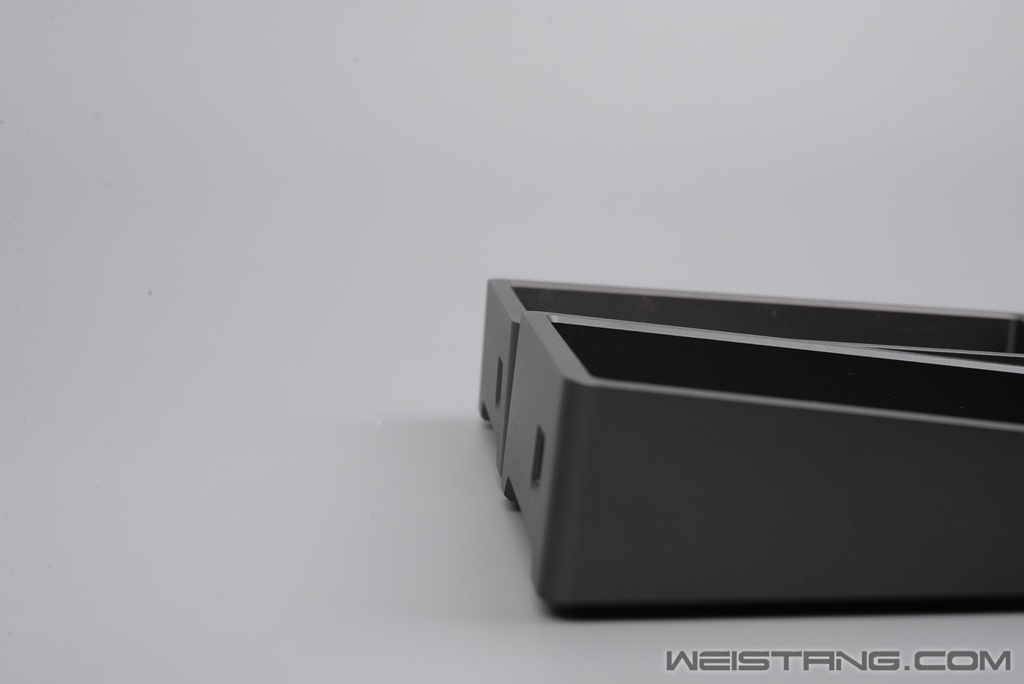

好了，接下来首先是外壳对比  左边为2016款，右边为去年的2015款 首先从图中对比可以看见两个PAD从这个角度上看差不太多，并没有多少变化，其实2016款变化非常大  背面基本上保持了相同风格，并没有太多变化  背面底座细节处理  同样都是一体式切割，精度控制的非常不错，可谓ABO老师良心作品，  这张图很明显的不一样了，下部矮上一节的是2016款GACNUM，后面则为第二版PAD，前格也是低了差不多1.5MM，且前突约1MM，整体向前斜倾，就好像一台超跑，基本上这一张图就能看出两个PAD的不同之处，  尾部同样是高一点的则为2016款GACNUM，屁股收的更为高翘

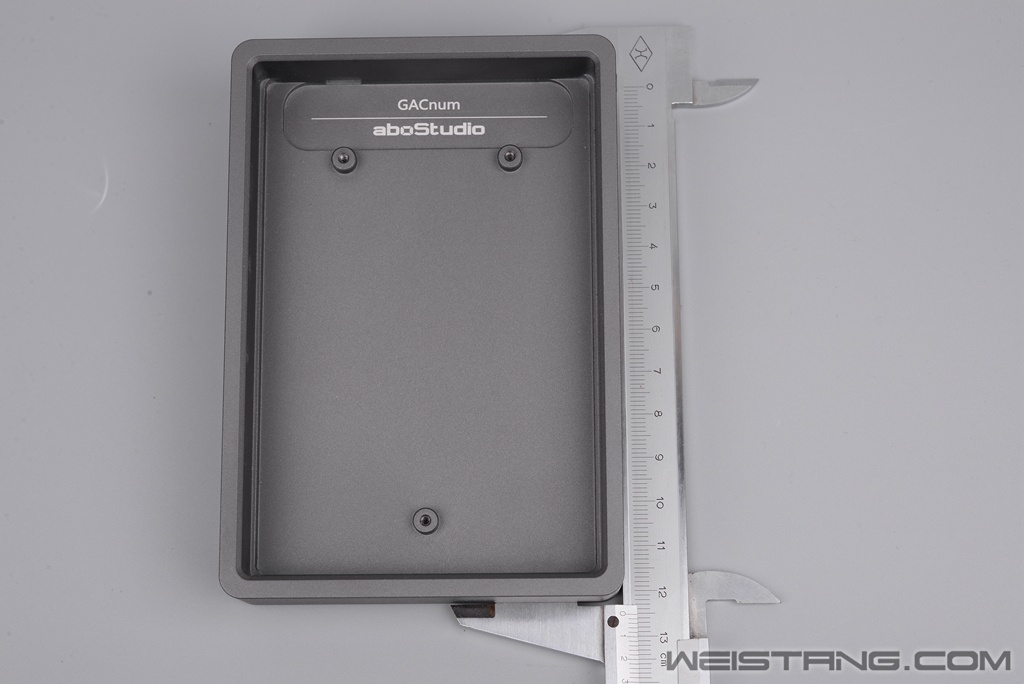

首先是2016款整体长度12.67CM（数据为游标卡尺手工测量，数据并非CAD数据）
接下来是2015款PAD，长度为12.5cm 2016款PAD相当于第二版PAD长度增加了1MM之多  2016款PAD宽度则为8.7CM  第二款则为8.6CM 同样的，新款肥了1MM（手工测量数据并非最终数据）  2016款高度则为3.25CM  第二版则为3CM 2016款相比2015款高度增加了2.5MM

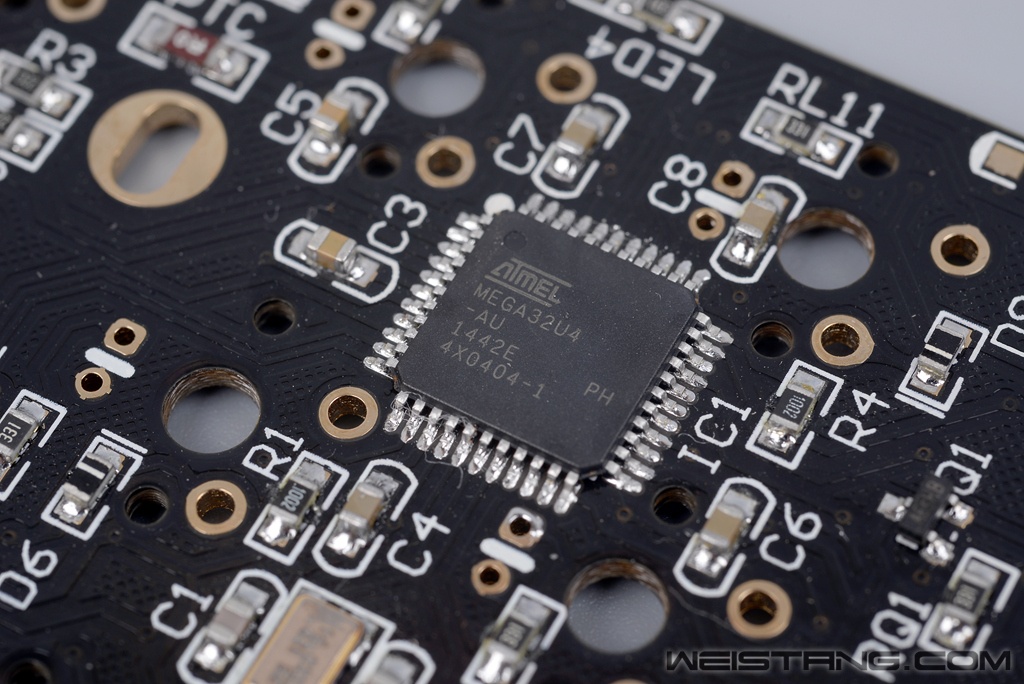

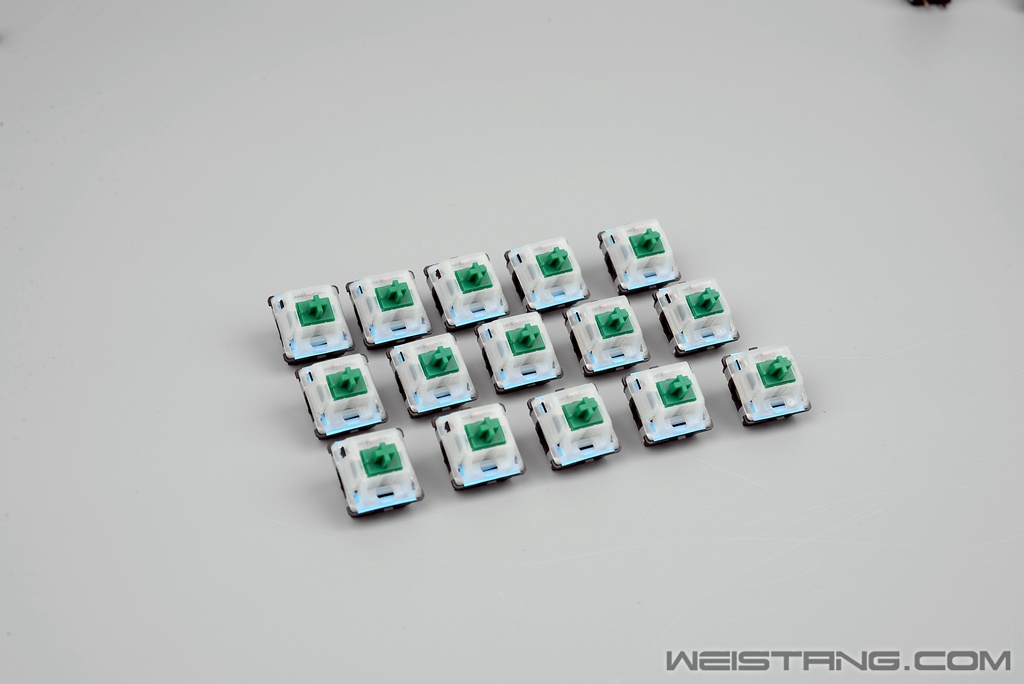

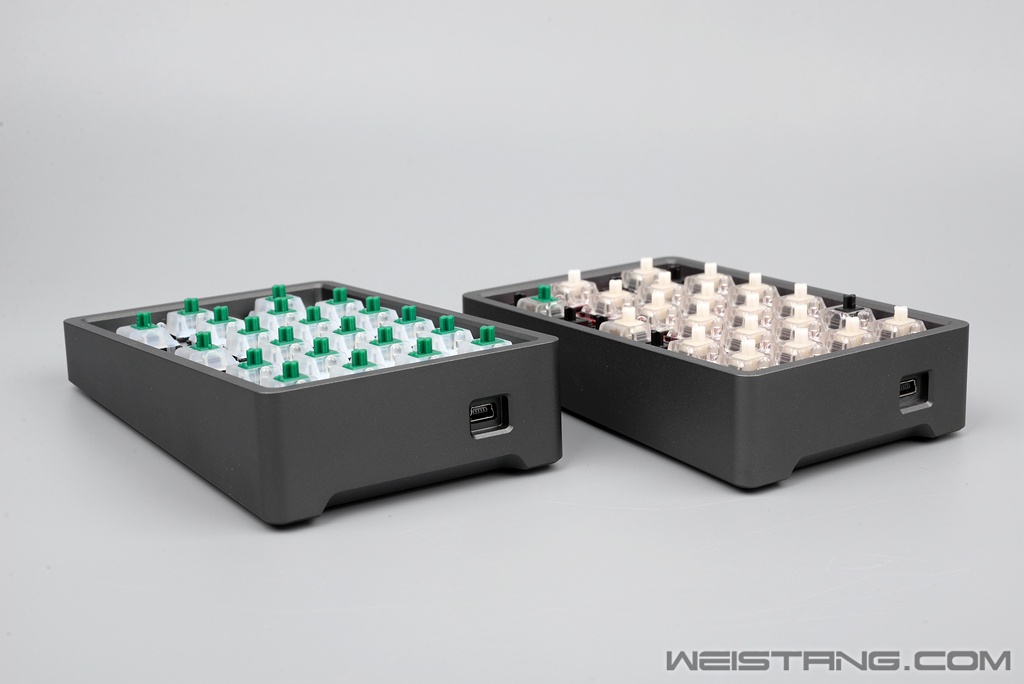

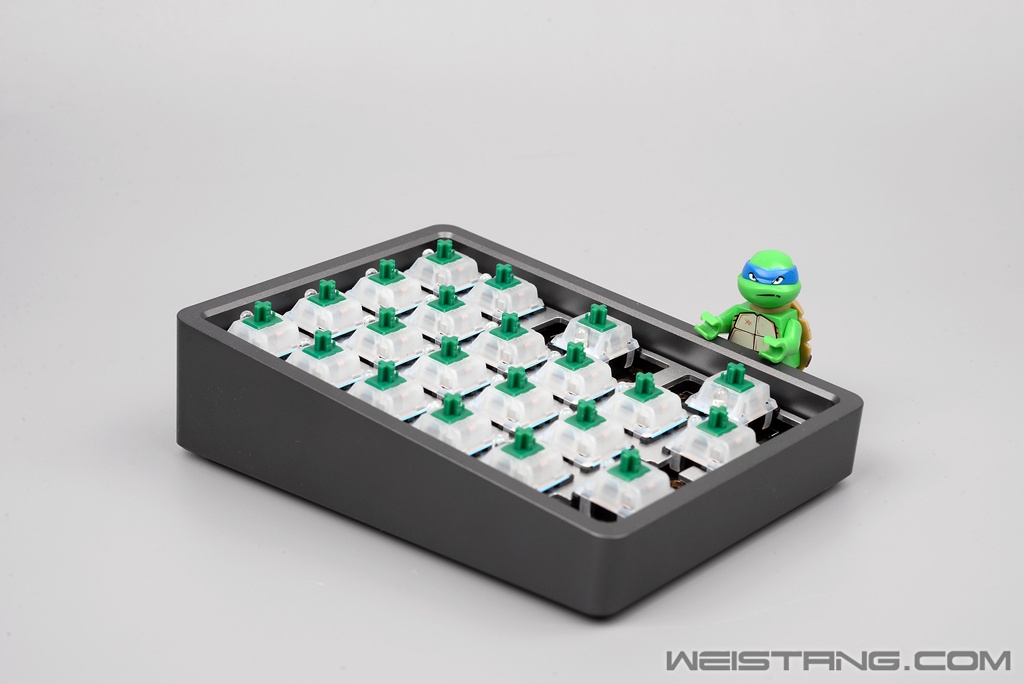

对比看来，这次2016款GACNUM相比2015款主要是高度的增加 接下来即将是组装教程  此次PAD组装配件一览，PCB则选用杰少的PAD PCB，因为此次配色我选择了黑色PCB作为底色，加上悬壶PCB绝版了  上一个版本我选用了红色定位板，这次我选用了银色定位板  跟第二版本对比，银色显的更为稳重 PCB介绍 这次选自杰少PCB，以PCB黑色为底衬，银色钢板为上格，整体透露沉稳的主体  整体黑金白三色元素，我表示很喜欢  主控部分，不过多介绍了 1、常亮 2、按键亮+NUM灯单独开关 3、关闭灯效+NUM灯单独开关 4、微亮+NUM灯单独开关 5、中亮+NUM灯单独开关 6、最大亮度+NUM灯单独开关 7、慢呼吸灯效+NUM灯单独开关 8、中呼吸灯效+NUM灯单独开关 9、快呼吸灯效+NUM灯单独开关  CHERRY绿轴，如果不习惯红轴的软，却又喜欢青轴的“咔嚓”，那么绿轴将是你最好的选择，作为数字键盘，2015款我选用的是原生白轴，说句实话，按的我好累   感觉不加银色定位板是不是更好看一些？  定位板随机一放，并非到位，感觉好清新的感觉有木有   直头处拆轴  贴好轴纸  盖上轴盖 青葱绿？我忽然想到这个词  插上定位板，安上PCB，整体清新许多，（PS：到这一刻我都没发现我没装定位板）  细节特写，我非常喜欢这样的色调，  焊上轴脚，我焊的貌似也不算差  焊上LED  神龟插一脚，这表情亮了  在来以混乱角色，我说不上是啥- -！  两种PAD，←为2016款PAD  背部对比  不同的前格，←为2016款PAD  重新给键盘搭配键帽配色顶部为GMK BLUE套，下面则为灰白蓝  后面看，很踏实  正面看，更加的犀利不少，由于高度的增加，收尾的犀利，整个造型更像一台超跑

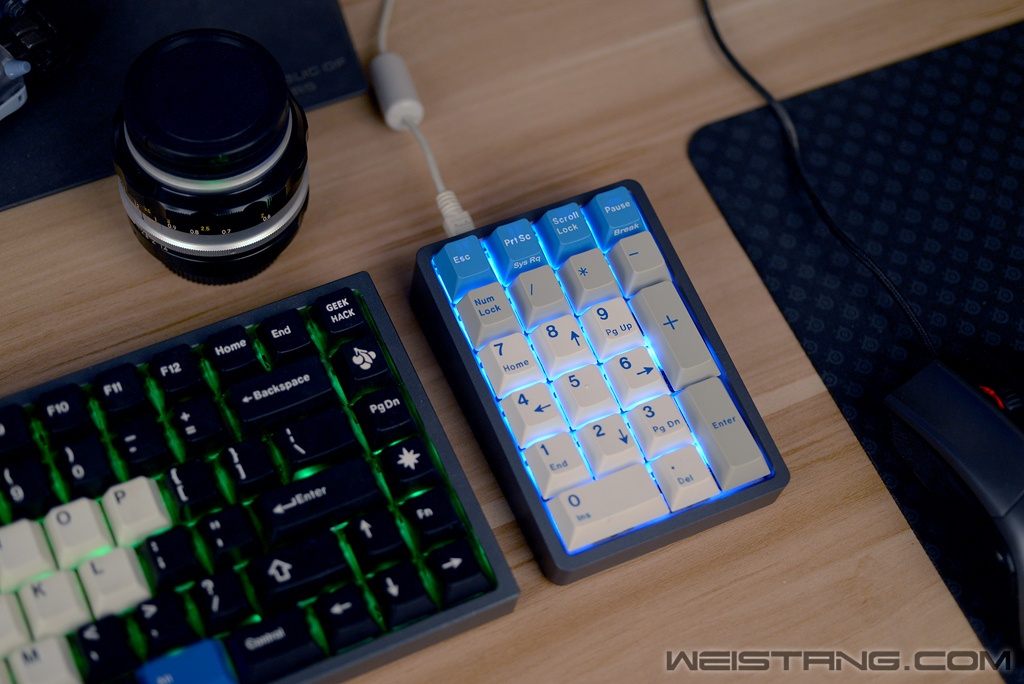

 冰蓝灯亮起，是不是很好看  去掉键帽看  实景拍摄  实景拍摄2
总结  搭配拔键器  小结： 作为新款GACNUM在上一作品的更新中做出了不小的改变，虽然数据上面不多，但是带来的感官感受还是非同小可，仔细品味和观察，新款PAD相比第二版PAD犀利不少，第二版PAD对比新款敦厚许多，让我给他们的评价就是2016款新PAD则像超跑，2015款第二版则像越野车、作为PAD而言，可变化的并不多，用心则在细节的体验上，目前市面上已经很有几款PAD，比如土豪的356PAD，新KPAD，老GHPAD，再就是本文的主角GACNUM，都是几款经典的PAD，各有特色，同时也满足不同人的口味，相比之下，ABO老师的作品一向走简约路线，不浮夸，用心做，同时也是一门爱好，性价比也是非常的高，且现在由于PCB的开源化，PCB基本上已经做到无可挑剔的水平了，对于日常使用而言，已经完全足够，更多的则是一份对原作者的肯定和支持，这样才是作者们的最大动力。 |
