拆解

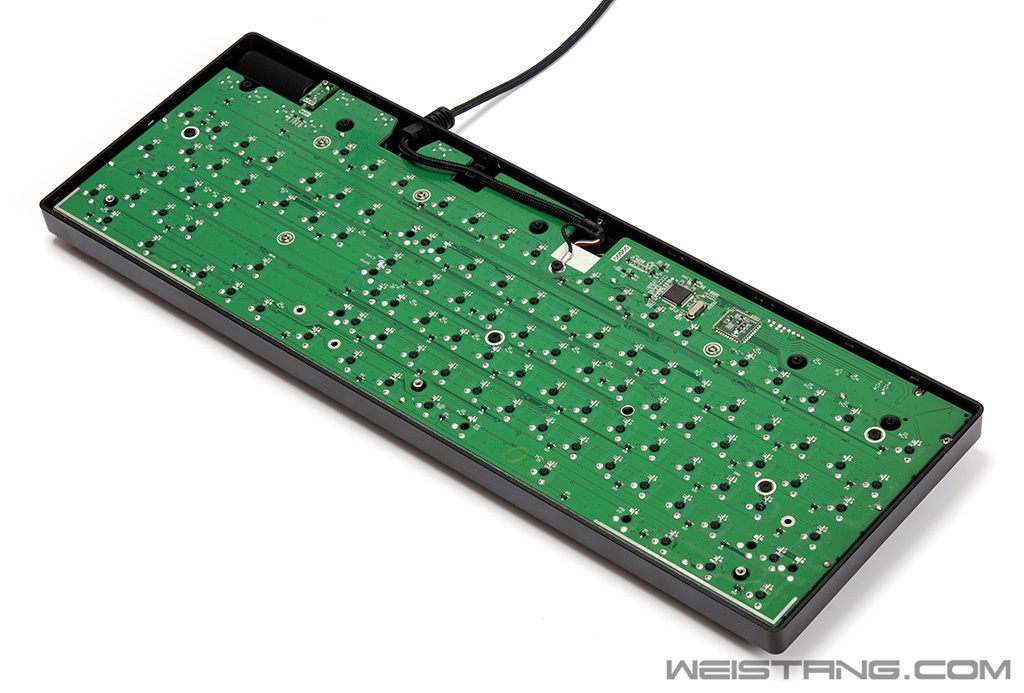

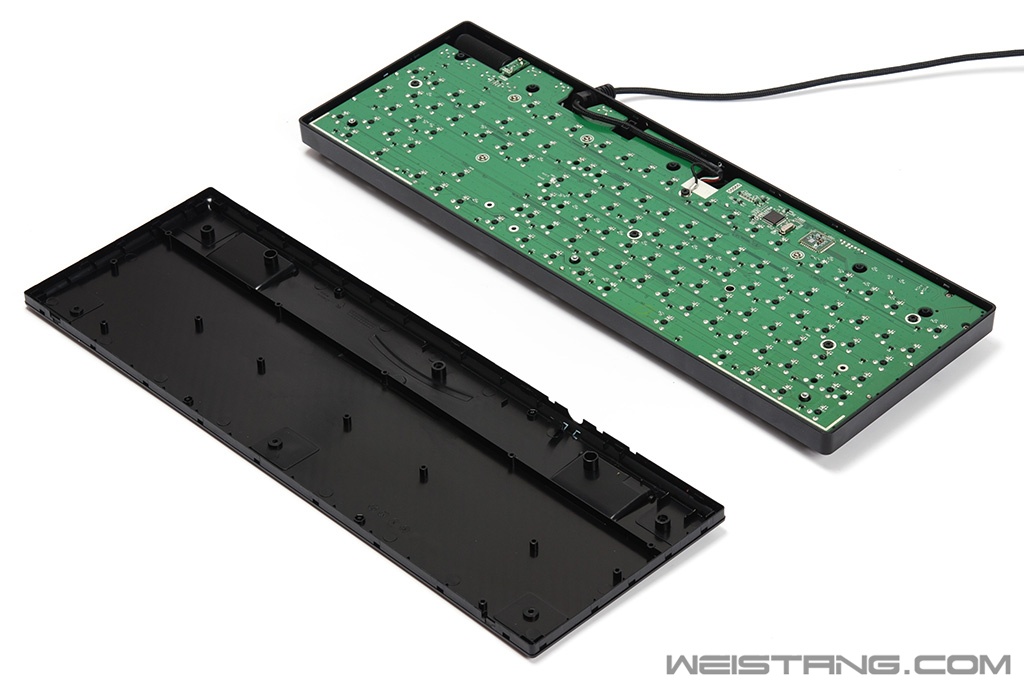

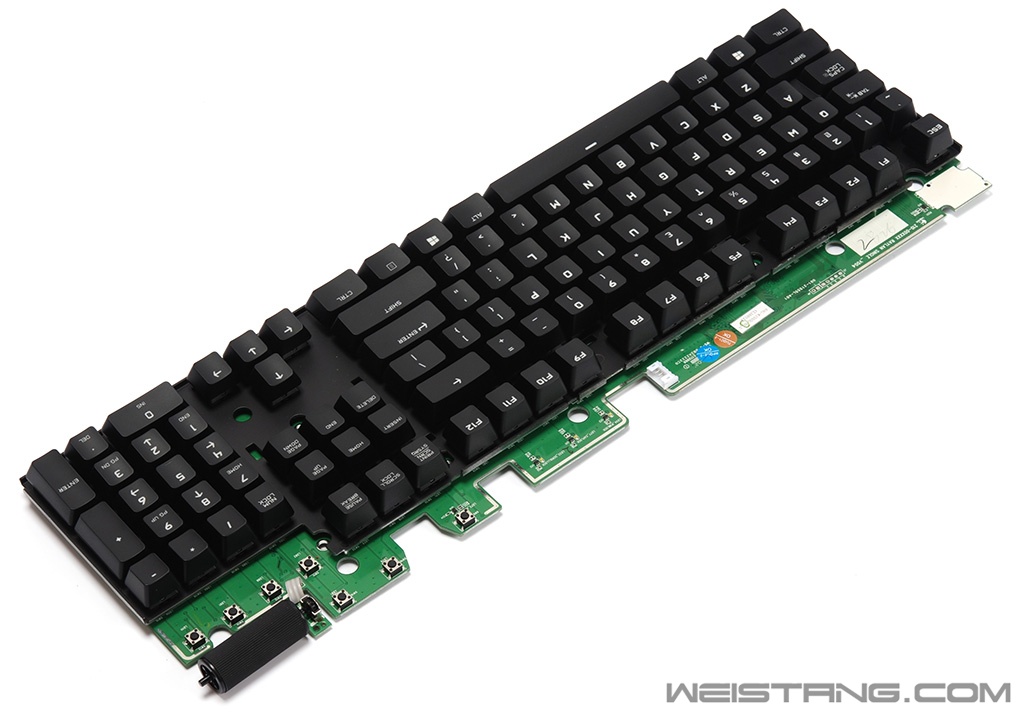

G610拆解算是中等难度,不过螺丝和卡扣配合的外壳拆解仍需要有一定耐心,我想比起G810来说可能G610这款键盘以后会有一些同学会改灯和改轴什么的。撕下底壳的铭牌贴纸,算上支脚下的两颗螺丝底壳总共有8颗螺丝,然后四边都有卡扣设计,需要用刷卡的方式打开外壳, 取下底壳 取下底壳后能看到PCB是通过螺丝与上壳固定的
特写

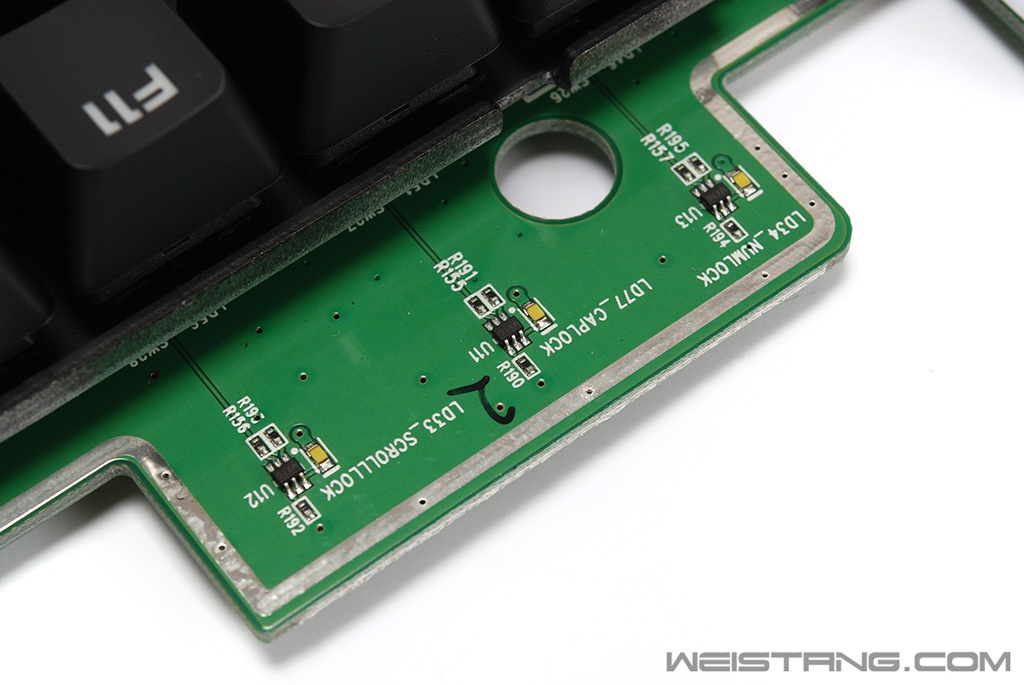

对应键盘指示灯位置的贴片led以及驱动IC 特写

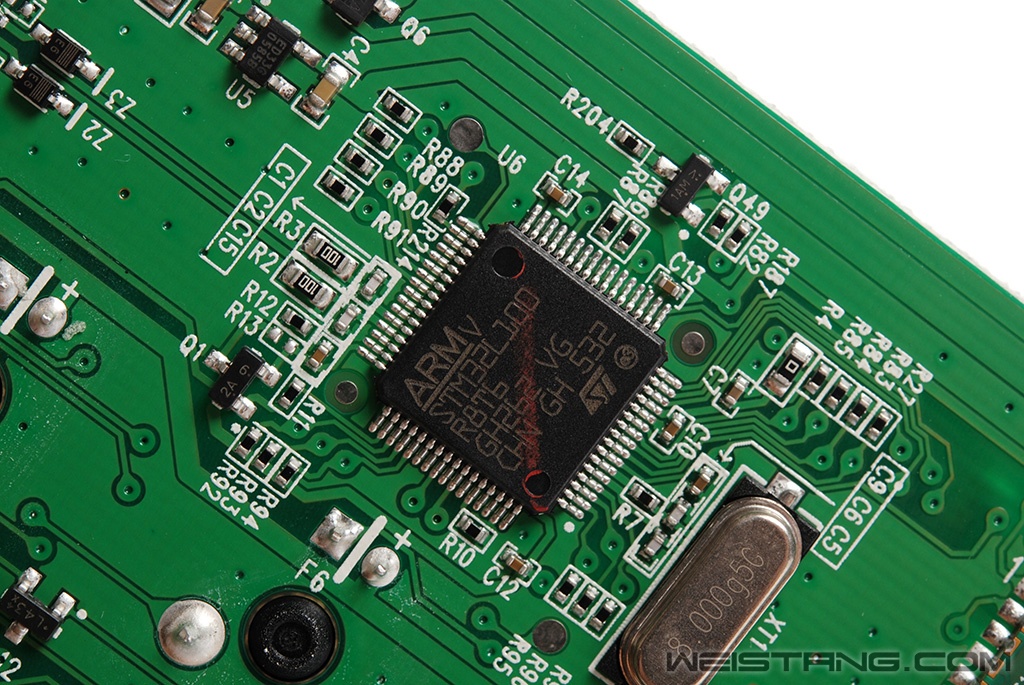

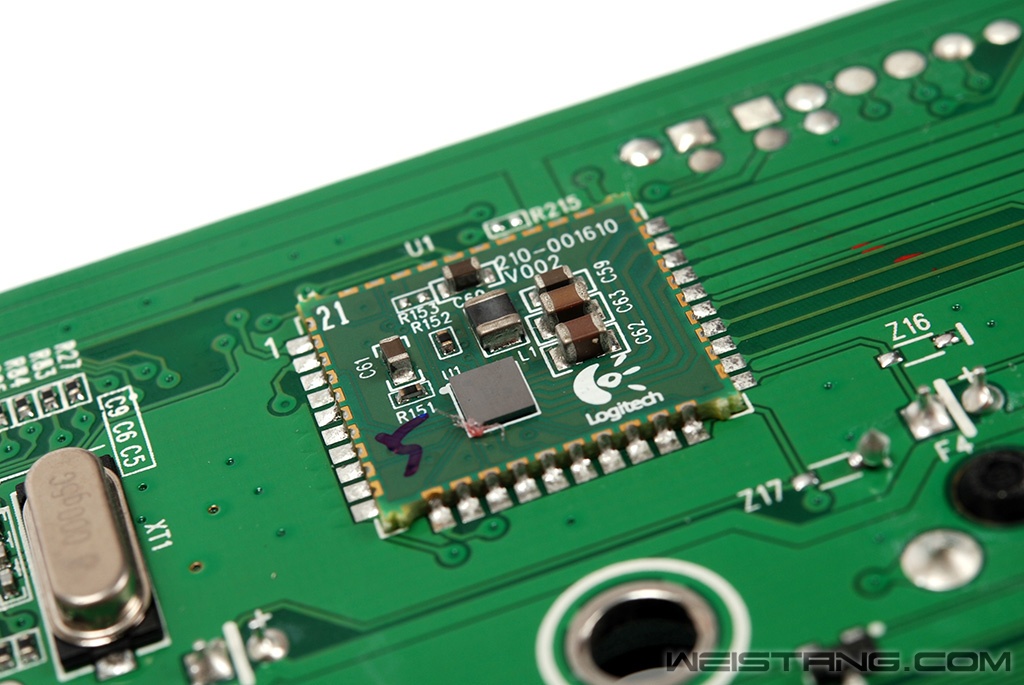

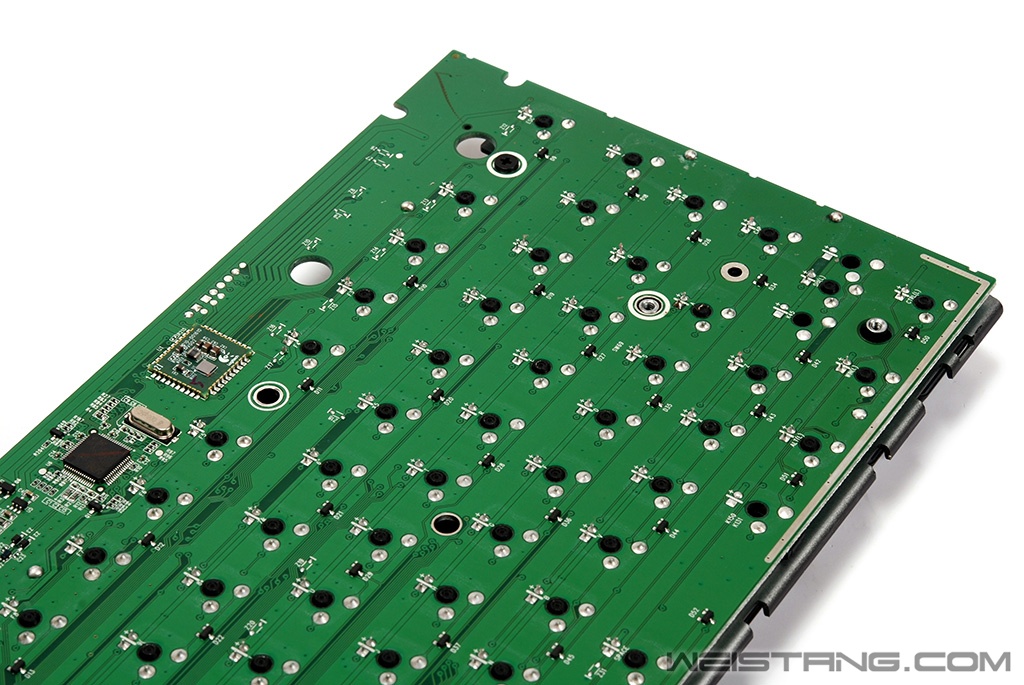

PCB 正面(点击上图可放大) PCB方案跟G810是基本相同的,绿色的PCB走线非常清晰,做工很好,主控和LED驱动主控都设计在了PCB顶部,轴体两个焊脚走线在PCB背面都有线路,尽管焊盘区域不算很大,但是如果出现特殊情况飞线也算是方便。 PCB特写 ARM STM32L100主控 跟G910是相同的方案 Cortex-M3 32-bit架构的单片机 LED驱动模块 跟G810的相同,但是G810有三组驱动模块

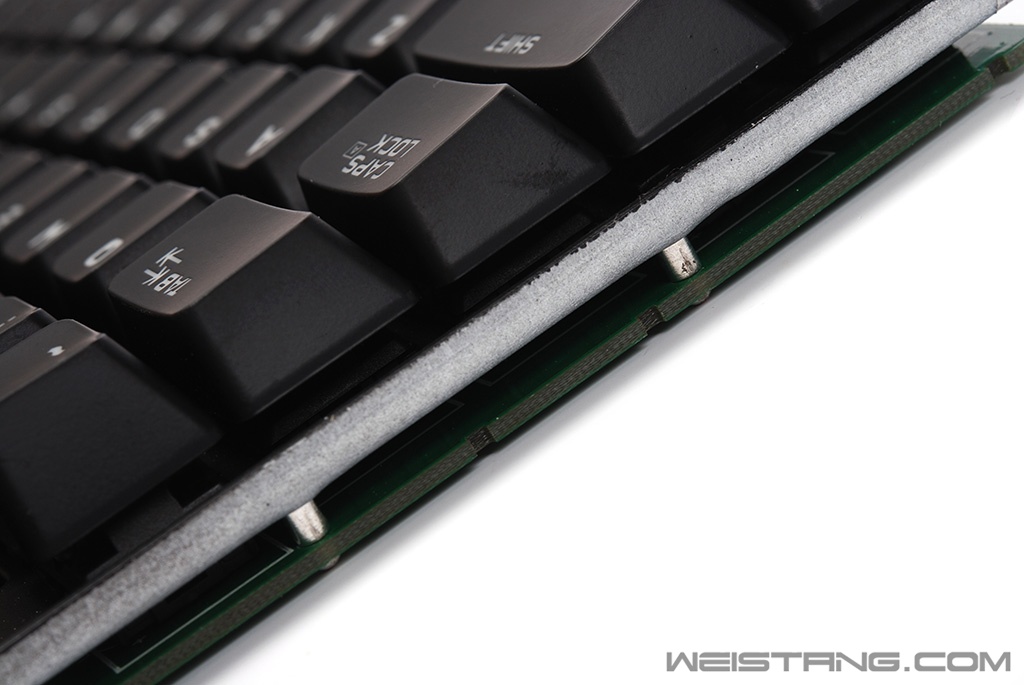

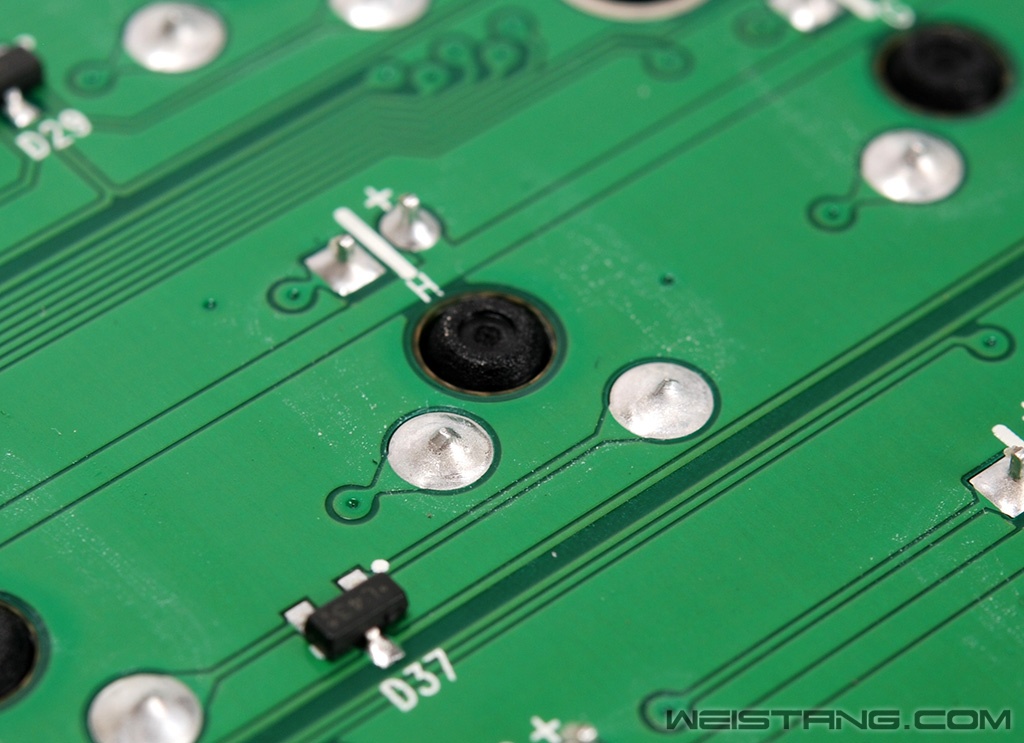

焊点特写 为了保证定位板和PCB有较准确的距离 G610定位板上有精度较高的固定住设计 |
