拆解

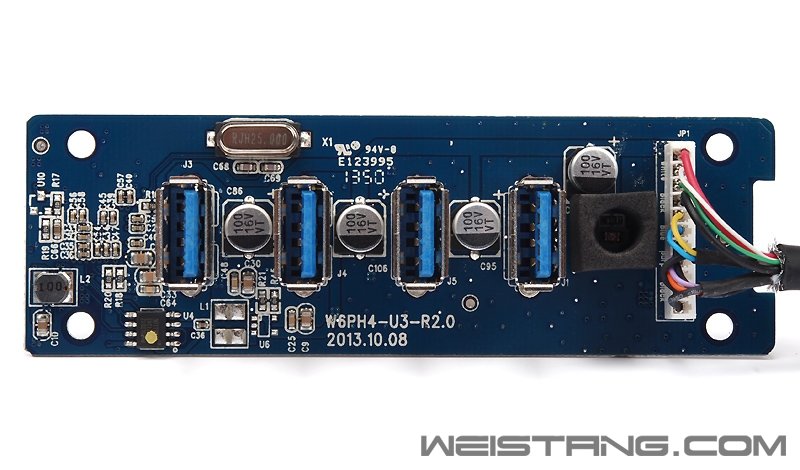

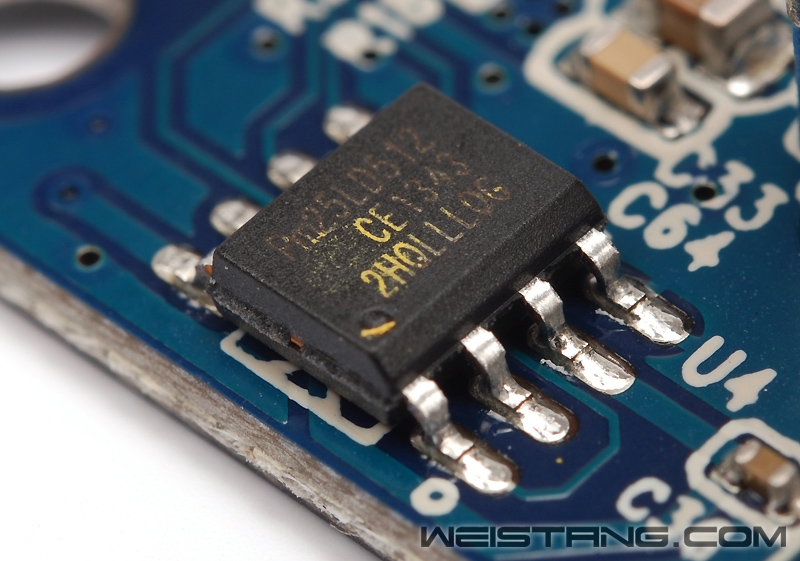

Orico U3R1H4上下壳是靠底部垫脚内的四颗螺丝固定的,拆开后即可分开外壳。内部只有一张蓝色的PCB,尺寸也是几乎覆盖了整个底壳。 PCB 正面 PCB 正面 PCB正面基本上全部都是贴片元件,包括对应每个USB 3.0接口的滤波稳压电容,在PCB末端的大量MLCC电容元件是主控的外围电路。 PCB 正面 可以看到PCB部分的方案与之前的W6PH4-U3是相同的,不过版本是2.0。 PCB 背面 威盛 VLI812 USB 3.0集线器主控 威盛VL812主控是其12年发布的一款支持USB 3.0 HUB的控制器,VLI812具备下游带宽均衡技术,保证下游的USB 3.0设备拥有最好的传输性能,VLI812支持四个通道,所以单颗最多支持4个USB 3.0接口刚好满足U3R1H4的接口需求,具备优良I/O效能,同时还支持过载、过压和短路保护。 SOIC8封装的512bit Flash 芯片
|
