PCB
14nm FinFET工艺带来的是频率的提升和功耗的降低,所以RX480的供电规模可以设计的比较紧凑,而且在PCB前部,这有跟当年的HD6870很类似,不过6+1+1相供电对于RX480的来说肯定是完全够用的。 ![]() RX480 PCB ![]() PCB
![]() 点击上图可放大

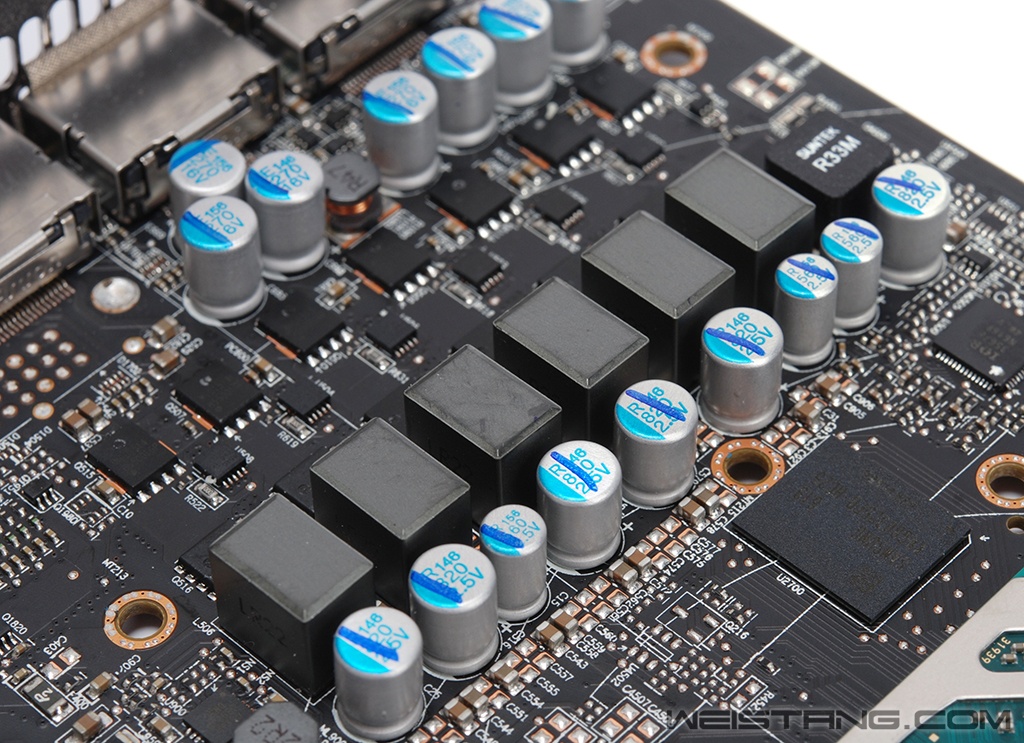

![]() VRM部分输入和输出采用了全日化固态 ![]() 输出部分的一些电容在PCB背面 ![]() 做工还是不错的 为了更精准的电压控制 PCB背面也并联了不少MLCC ![]() IR3567B PWM主控
这颗PWM主控方案在290X时代就有用了,在顶级到我们之前评测过的Radeon Pro Duo显卡也是采用了两颗IR3567B主控,IR3567B支持6+2相供电,双过流保护,每相的开关频率可以达到200kHz到2MHz,支持动态侦测负载状态来调节供电相数,具备完善的过压、过流、过温和短路保护。 ![]() mosfet driver是AD8510 这也是从HD7970时代就有用的方案了 很可靠 ![]() 一上一下的Mosfet组合 上桥是MDU1514 下桥MDU1511

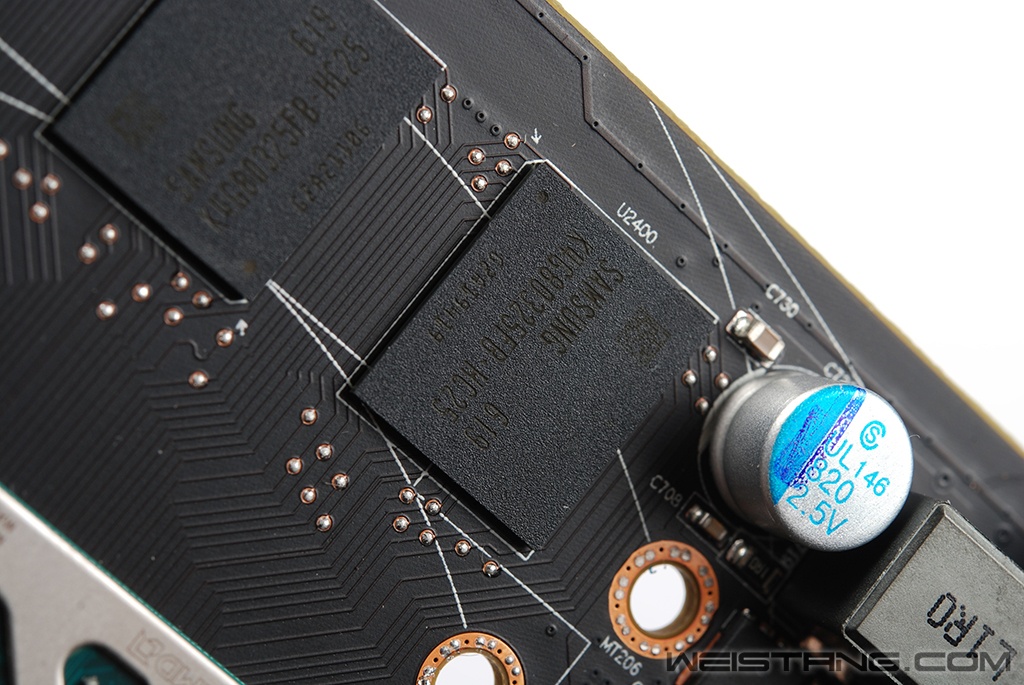

![]() 三星GDDR5显存颗粒特写 单颗容量达到了1GB ![]() 这就是Polaris架构的Ellesmere核心 14nm FinFET 面积为232mm2 |
