拆解
自己如果觉得无聊千万不要拆这款ssd,倒不是难,主要是你拆了就没有质保了,质保贴在其中一个内六星螺丝上。 ![]() 拆解
![]() 上壳厚度约为0.65mm ![]() 下壳厚度约为0.82mm ![]() PCB 正面 ![]() PCB 背面 背面能看到还有一个缓存颗粒的空焊位,应该是给高容量型号UV400设计的, 960GB的缓存肯定是512MB了。整体PCB还是保持了金士顿一贯的严谨,并且这套方案是出自Marvell的,包括颗粒兼容性以及电气性表现都会非常不错,功耗表现非常抢眼。 ![]() PCB 正面特写
![]() Marvell 88SS1074主控
![]() 南亚DDR3-1600L 256MB缓存

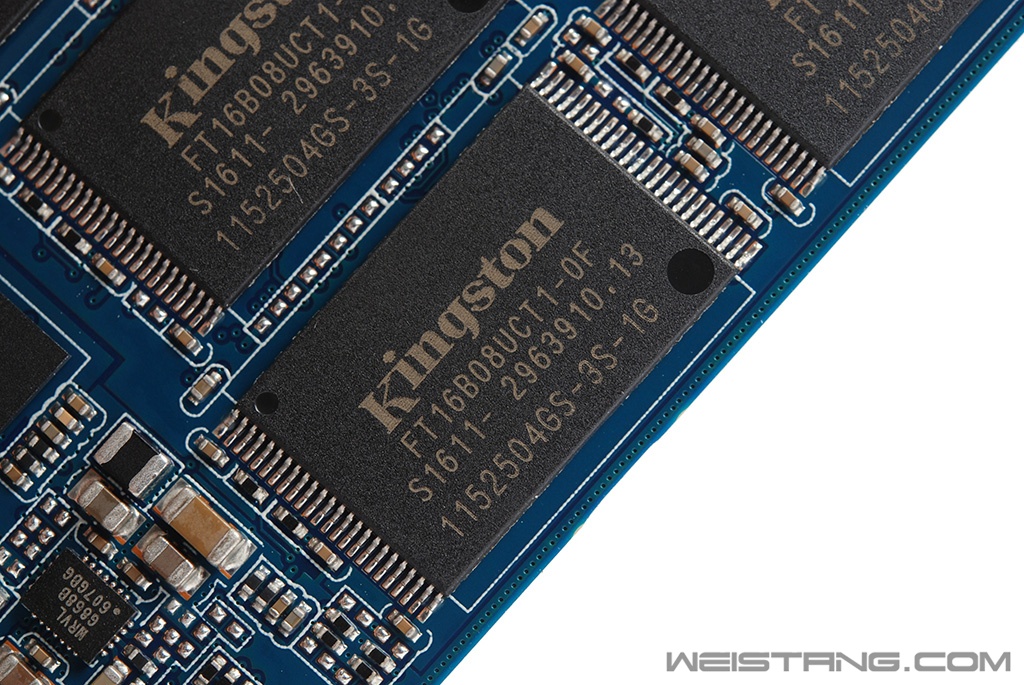

![]() FT16B08UCT1-0F TLC颗粒
![]() 电源IC也都是MRVL方案 看来这张SSD的整体方案是深度跟Marvell合作的
![]() 颗粒供电IC |
