MX Master滚轮更换弹簧

2016-7-6 17:33| 发布者: 大胖鸟| 查看: 7482| 评论: 71|原作者: 斜阳残雪|来自: www.weistang.com

摘要: 跟我一样想搞死Master滚轮的同学们请让我看到你们舞动的双手!!! 对的, 没错! 这破滚轮弹簧疲软的毛病已经害我动过三次手了, 脚贴都消耗了三套! 尝试过拉伸弹簧, 更换新的滚轮组件, 但是并没有任何卵用! 昨天终于 ...
跟我一样想搞死Master滚轮的同学们请让我看到你们舞动的双手!!!
对的, 没错! 这破滚轮弹簧疲软的毛病已经害我动过三次手了, 脚贴都消耗了三套!
尝试过拉伸弹簧, 更换新的滚轮组件, 但是并没有任何卵用!
昨天终于痛定思痛, 决定换掉那根软不啦叽的破弹簧!
原弹簧的规格是0.2mm x 2mm x 9mm (线径 x 外径 x 长度), 材质不清楚, 用手捏着感觉偏硬.
淘宝上没有这种现成型号, 只有0.2mm x 2mm x 10mm的,
为了不让那多出来的1mm把滚轮顶死, 我跟店家说要软一点的材料.
到手后发现, 新弹簧确实挺软的, 比旧的还软.... 因此有点担心能不能顶住, 只能寄希望于新弹簧质量过硬不回缩吧.

那么现在开始拆滚轮:

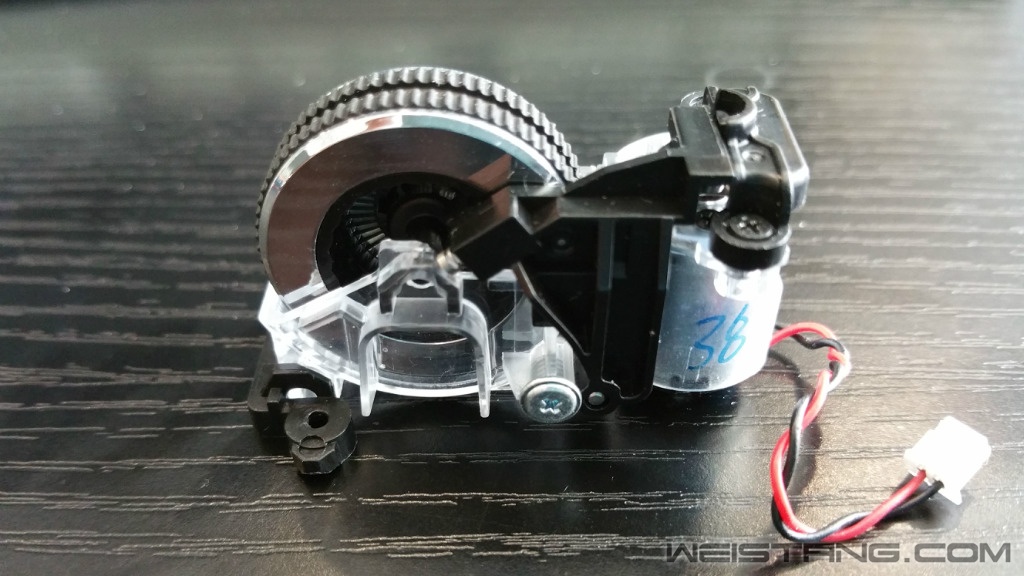

OK滚轮拆好了, 那么先说句题外话, 提醒大家一个地方, 就是电机上罩里面的那根小弹簧的安装位置, 如图:

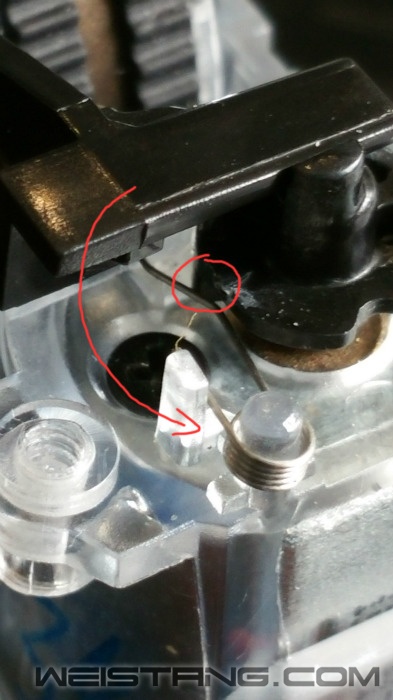

图片上看, 电机轴的左下角有一个塑料柱, 这根小弹簧就套在这上面, 换个角度看仔细点:


鸟兄的滚轮拆解专题中提到过, 这根小弹簧起到一个保险作用, 那么是如何保险的呢?
从阻尼模式转换到无阻尼模式的时候, 电机其实是沿上图红箭头方向转了90度,
然后看到红圈哪里的黑色突出部分了么? 这部分刚好转过来把弹簧向左侧压紧,
从无阻尼模式转回阻尼模式的时候, 弹簧就会把黑色突出塑料向右推, 辅助电机回原位, 保险作用就是这么实现的.

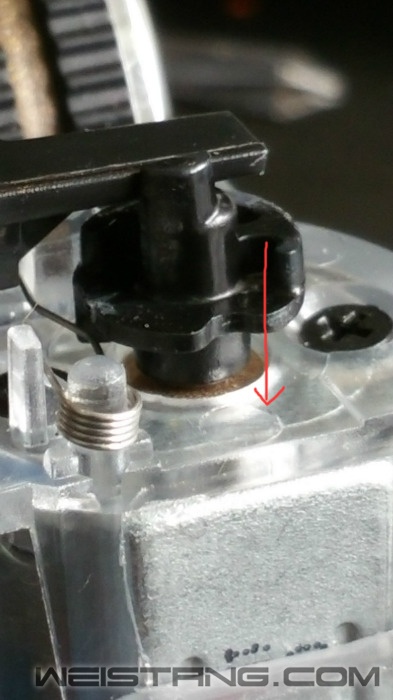

如果谁好奇心重把滚轮彻底拆了的话, 那么装回去的时候记得按上图所示, 把这个塑料头子向下压到底, 不然那个保险弹簧无法起作用.

好了我们继续拆滚轮:

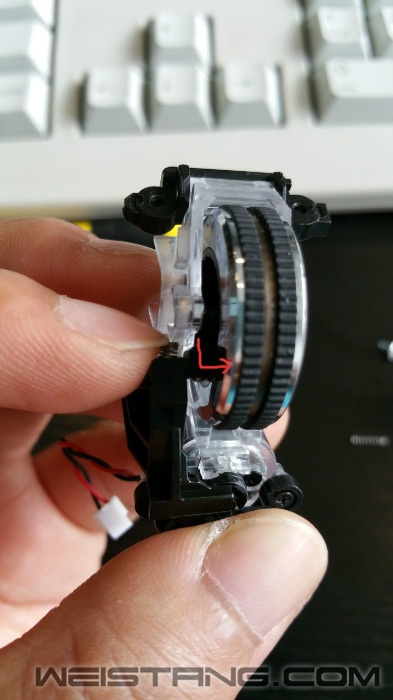

拆下来的时候, 拧掉那个银色的螺丝, 然后把塑料块向外拉一点点, 然后用手指甲或者镊子什么的, 按图中红线所示, 拉起弹簧根部向外一扯, 弹簧就下来了, 这里要避免使劲儿硬扯, 容易把里面的弹簧扯坏.

来看看新旧弹簧的对比:


把新弹簧装回去:


把弹簧先装进黑色塑料的槽里, 然后向里推, 快推到底的时候, 用指甲压紧弹簧, 按图中红线所示方向再向里推, 使弹簧刚好套在塑料柱上, 最后拧上螺丝即可.

记得别忘了给滚轮内侧刻度那一面涂点润滑剂!!

新弹簧今天才换上, 手感尚好, 之后的使用体验我会随后更新.
