PCB

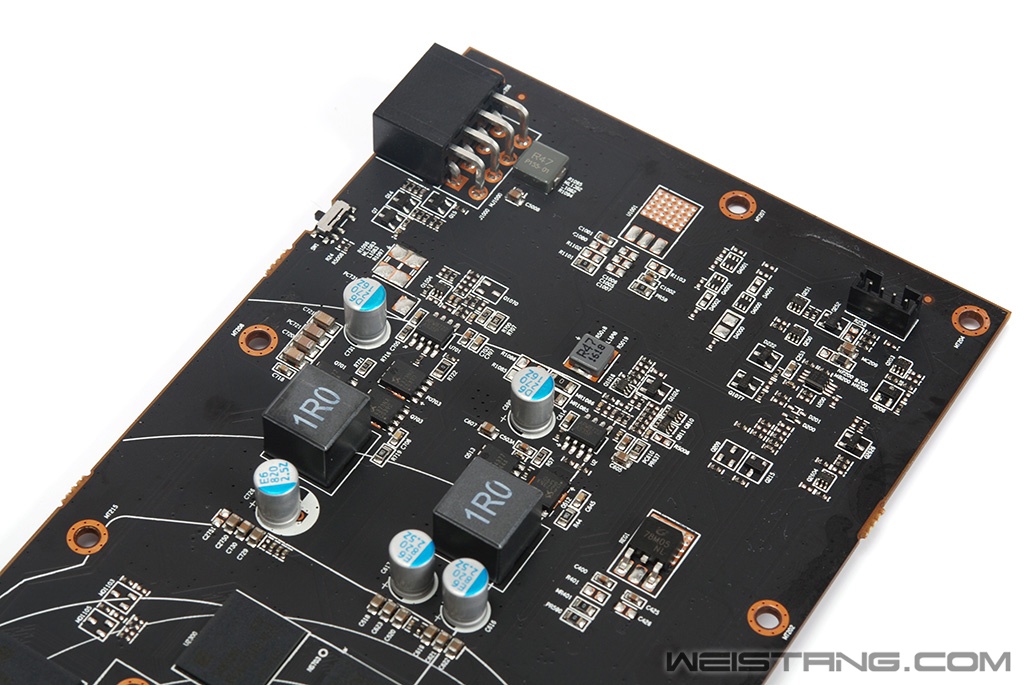

讯景RX480黑狼进化版拥有用料更优秀的PCB设计,更大的PCB更利于导热和布线。 ![]() PCB 正面 ![]() PCB背面 ![]() PCB 正面 长度跟390几乎相同了 ![]() PCB比公版方案做了延长 显存供电设计在了后部

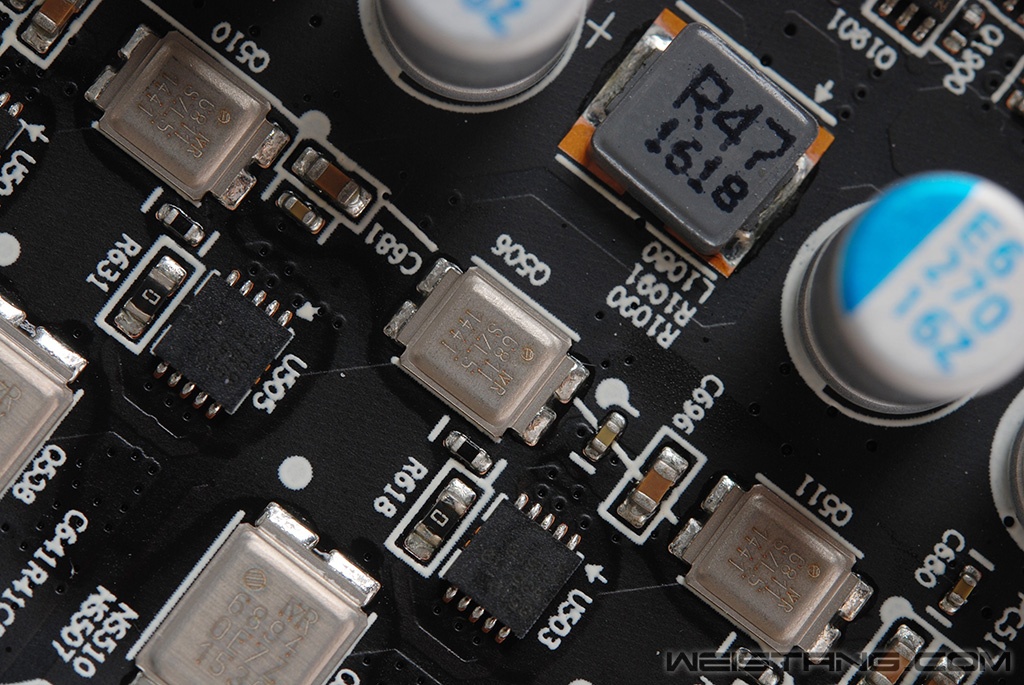

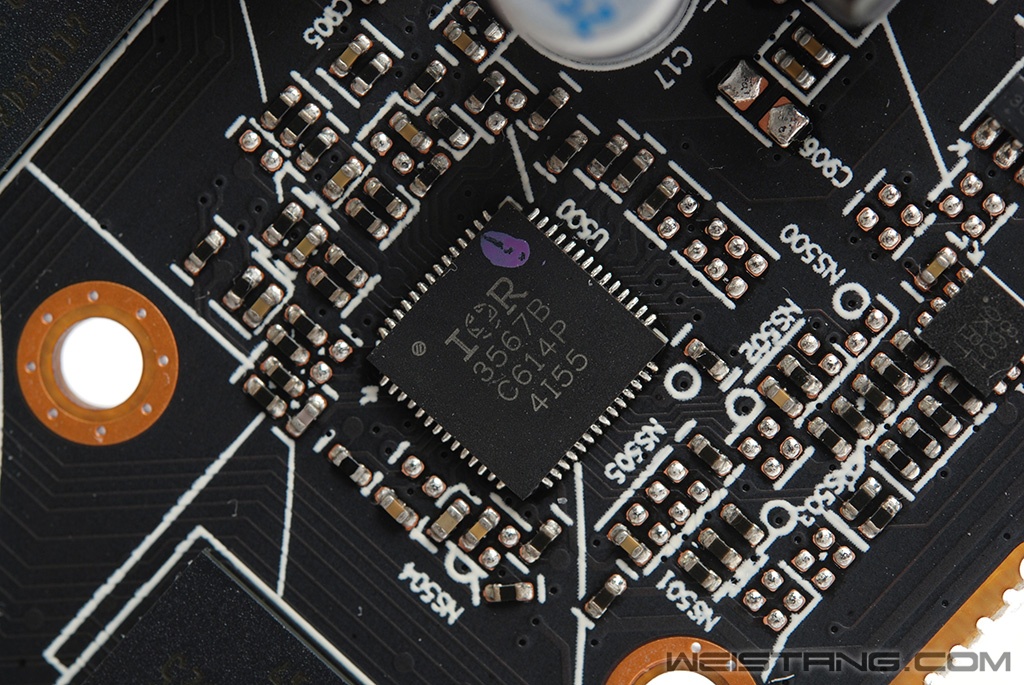

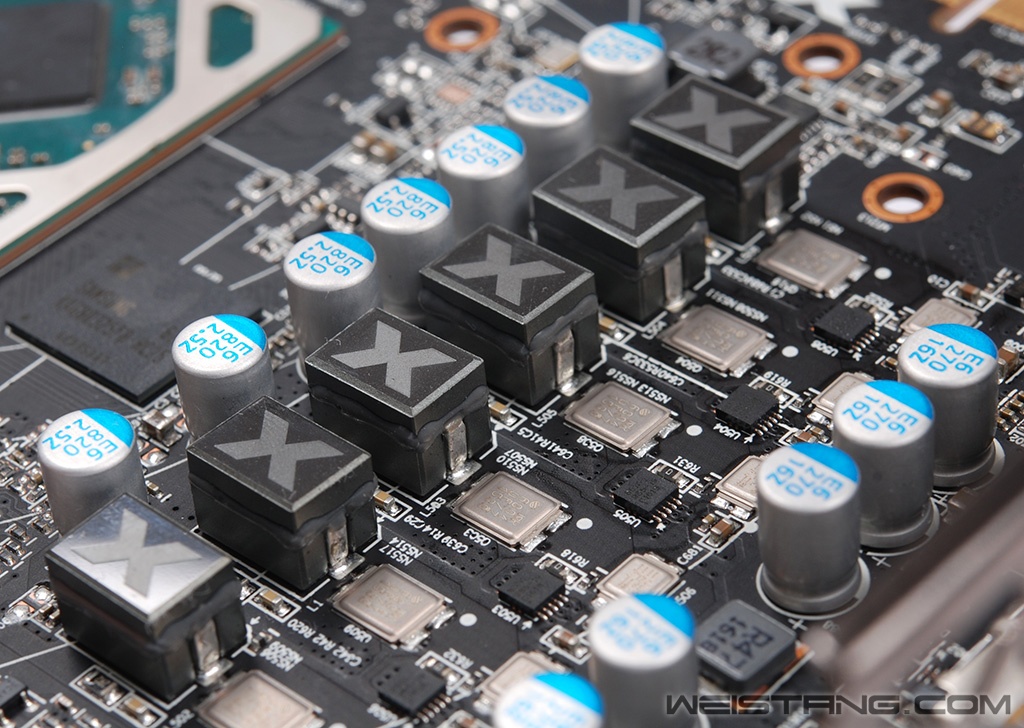

![]() 供电部分特写 ![]() 电感采用了讯景订制的低噪声电感 整体显卡几乎没有任何的啸叫感受 ![]() IR3567B供电主控 跟公版RX480采用了相同的供电主控,这算是目前AMD公版显卡目前采用的最顶级的方案了,支持6+2相供电,双过流保护,每相的开关频率可以达到200kHz到2MHz,支持动态侦测负载状态来调节供电相数,具备完善的过压、过流、过温和短路保护。 ![]() 上行MOSFET特写 ![]() 下行MOSFET特写 MOSFET采用的是IRF公司的MOSFET分别是IR6894、IR6811,特点是大电流下内阻极低,只有0.9mΩ和2.8mΩ。这种MOSFET封装属于SO8衍生,但是属于成本很高的一种,准确说曾经是英飞凌的metal CanPAK封装技术,但是后来更名了,内部是采用与单人顶盖焊接的技术,可以充分利用PCB与顶盖进行散热,具有开关频率很高和内阻很低的特点,AMD近两年旗舰级别的公版显卡也是很青睐这种方案。

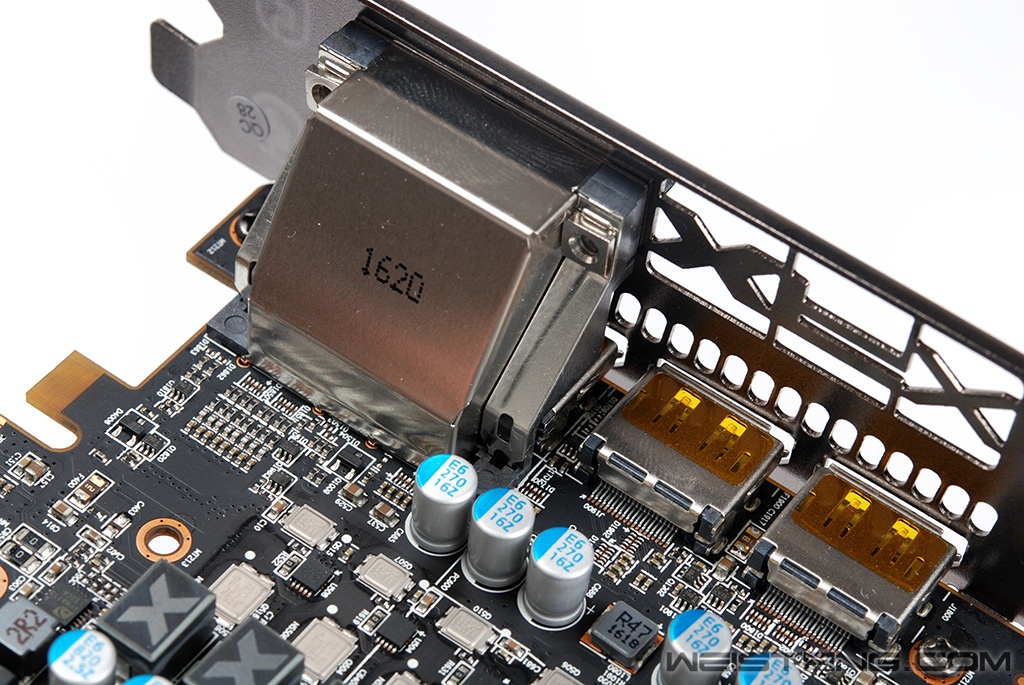

![]() 跟公版RX480相同的mosfet driver AD8510 ![]() 三星GDDR5显存颗粒 单颗容量1GB ![]() DVI有做屏蔽 |
