开篇

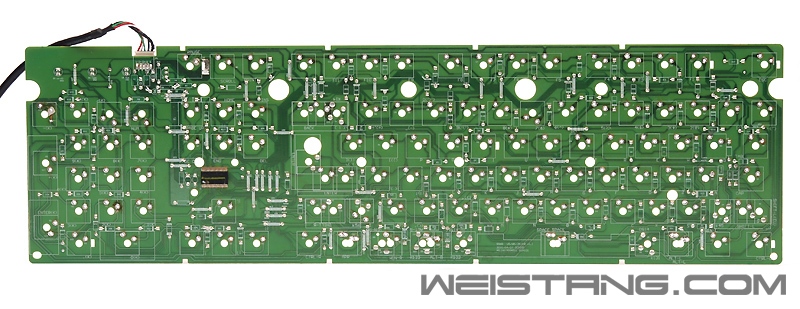

最近外设领域流行私人定制是没说的，追求个性更是我们这些数码爱好者永远不会停止的脚步。机械键盘这个圈子个性的玩法也有不少，限量套件、个性的二色键帽、MOD改轴、MOD改灯，比起烧套件和键帽我倒是认为自己动手改一些东西才更能诠释“私人定制”的理念，没错那就是自己给自己定制，一来赋予了原始产品个性的亮点，二来增加了自己的动手能力，这种倍儿爽的feel不是单纯砸钱能玩出来的，外设堂也是鼓励这种动手和创意的玩法的。 这次改SS 6GV2背光的原动力应该从一个帖子说起，当时也是在论坛里闲聊后突然产生的想法，看了一下日期大概是一个月前的想法了，这么看差不多拖拖拉拉折腾了一个月才搞定的方案，都知道目前ss没有背光的机械键盘，所以把6gv2改成背光键盘也算是一种新的体验吧，有玩家说增加了背光就没有了SS的产品风格了，没准以后SS也要出背光版的键盘了，有钱赚的背光机械键盘领域SS肯定不会放弃的，就是早晚的事。回到正题上来，先说一下6gv2改背光的主要问题和难度，由于本身完全没有支持背光的设计，所以PCB是没有led引脚过孔的，同时也没有直接可供不同颜色led供电的单元，这些都需要自己来改，所以在改造前大致可以整理出具体的改造环节，这就包括拆解键盘、拆轴、在钢板后飞线、焊接、组装，大体环节这么多，但实际上包含的细节部分多了去了。多的先不说了，大家跟我一起来折腾一下吧！  一个月前有过的计划 拆轴没什么难度，吸锡器+足够功率的烙铁，一些辅助的工具还包括真空针，因为之前给6gv2换红轴的时候用的是含铅焊锡丝，所以熔点略高，手头暂时没有调温烙铁，所以又几个轴搞下来稍微有些麻烦，是稍微麻烦些，整体来说这个部分没难度！  6GV2 PCB 正面
 6GV2 PCB 背面 6gv2的PCB是单层PCB，因为走线的部分都在PCB的背面，而正面（紧贴钢板的一面）尽管也有元件，不过都是穿过PCB在背面走线的，这就有一个好处，那就是如果出现焊盘脱落的情况，我们直接在PCB背面飞线就可以搞定了，这个是非常重要的，凡事有利就有弊，6gv2的这种PCB设计对于飞线改背光有一个最蛋疼的问题，那就是PCB正面有好多类似裸露的直连导线和二极管裸露的引线部分，也就是说我们改背光在钢板的背面，包括飞线的焊点和led引脚都要暴露在外，如果安装的时候，很可能会因为触碰到PCB正面的这些导电部分而引起短路问题，所以飞线好后是必须要做绝缘的！  正面
看到了吧，PCB正面好多元件，和连接过孔的金属导线，都是裸露的，因为正常安装是不会有什么东西碰到这些导电部分的，不过我们飞线就另说了，我开始有种想法 就是把这些元件统统移到背面，后来睡一觉后就打消了这种念头了。  背面 尽管如果说这是6gv2拆解评测有些老套，但是PCB还是要介绍一下的，6GV2的PCB走线部分都在背面，并且对应每个按键背面都有印刷标记，方便我们改轴。而且有个别轴是采用倒装的安装方式，这里也要注意，又给改背光增加了一些难度，接下来我们要注意下PCB的几个关键的开口，包括螺丝柱的口和配合钢板安装的方形开口，飞线的时候都要留意这些特殊的位置，有几个部分的焊盘很容易脱落，不过对于6gv2这种PCB来说，就算是焊盘脱落，在PCB背面飞线也没什么难度。 |
铁道研究院 发表于 2014-3-15 09:05
第一次见到背光的6GV2 这颜色真心骚啊 好手艺 如果再能换一套透光键帽的话就更完美了
D.kun`PaJero 发表于 2014-3-15 16:12
比起你那把KMAC好看点- -！辛苦总有回报，值得收藏了，
weixiao 发表于 2014-3-15 16:12
胖鸟碉堡了 这么大的工程 其中一个LED挂了 很蛋疼
吉泽明步 发表于 2014-3-15 16:57
卧槽 被毒到了 有改背光的冲动了 大鸟你啥时候不忙
大胖鸟 发表于 2014-3-15 16:49
透光键帽不好搞啊 大回车
魂竹郭 发表于 2014-3-15 21:02
好屌…………对比下自己，我还是围观吧……这不是凡人能弄好的事情
