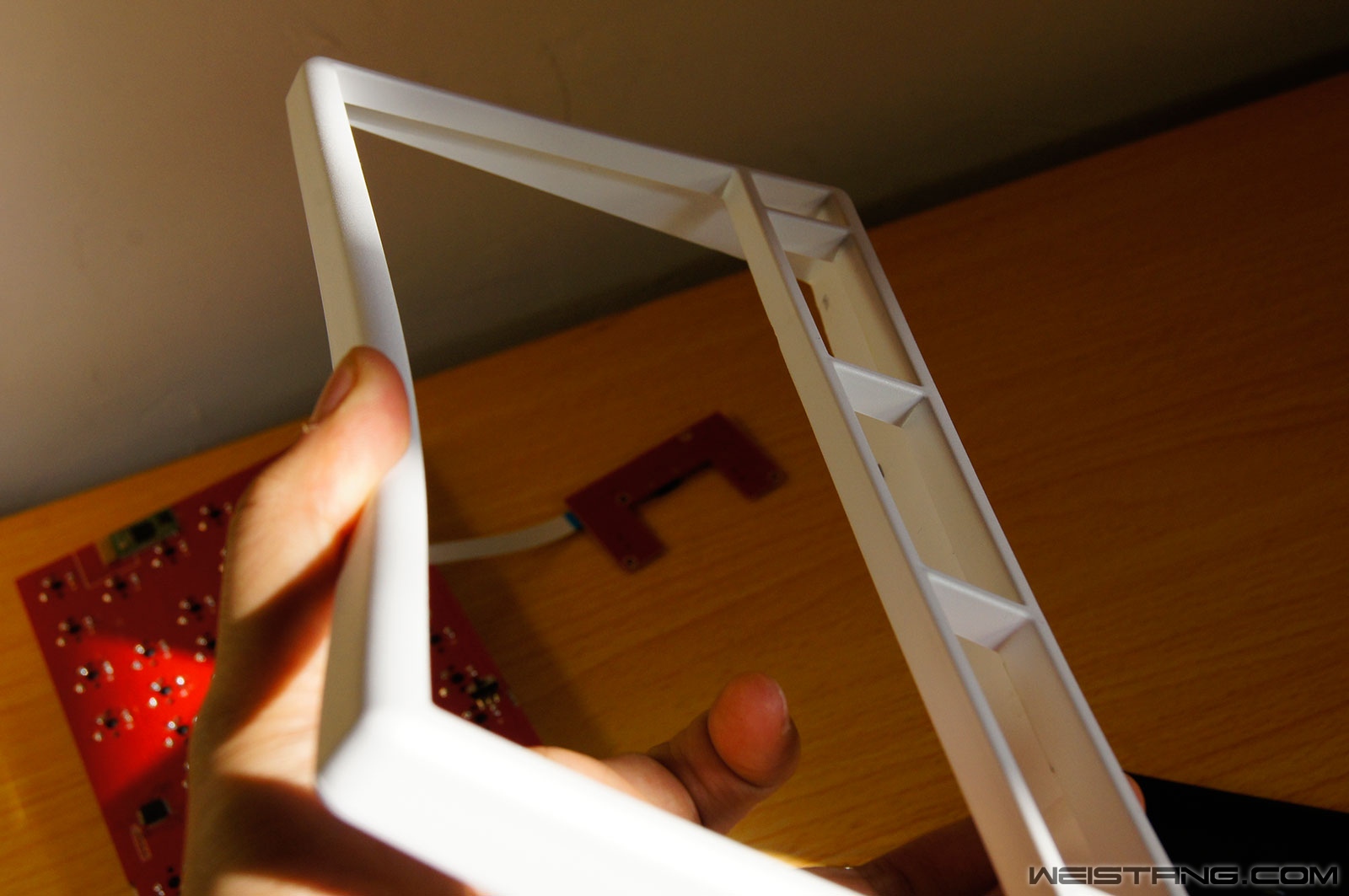

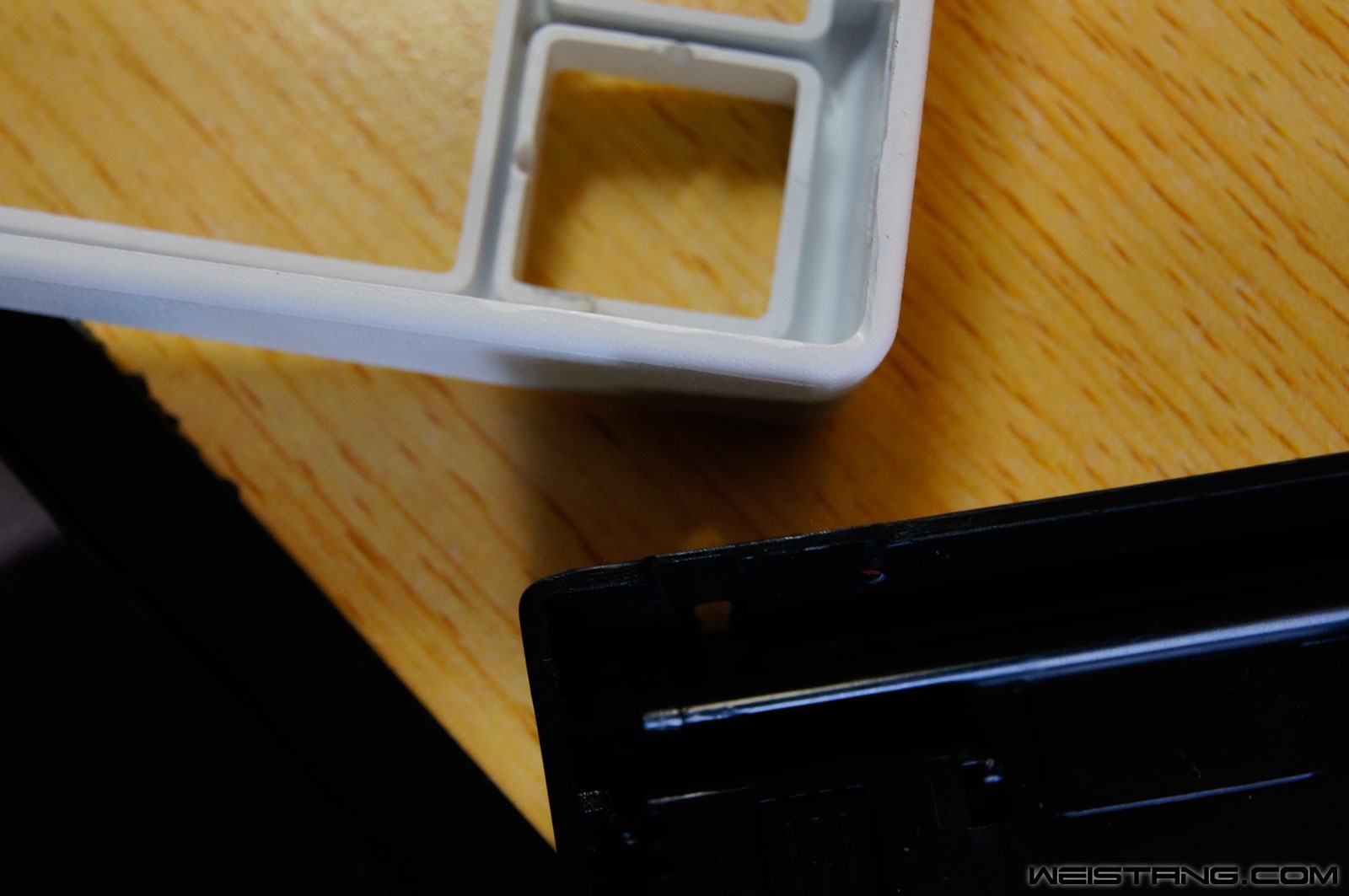

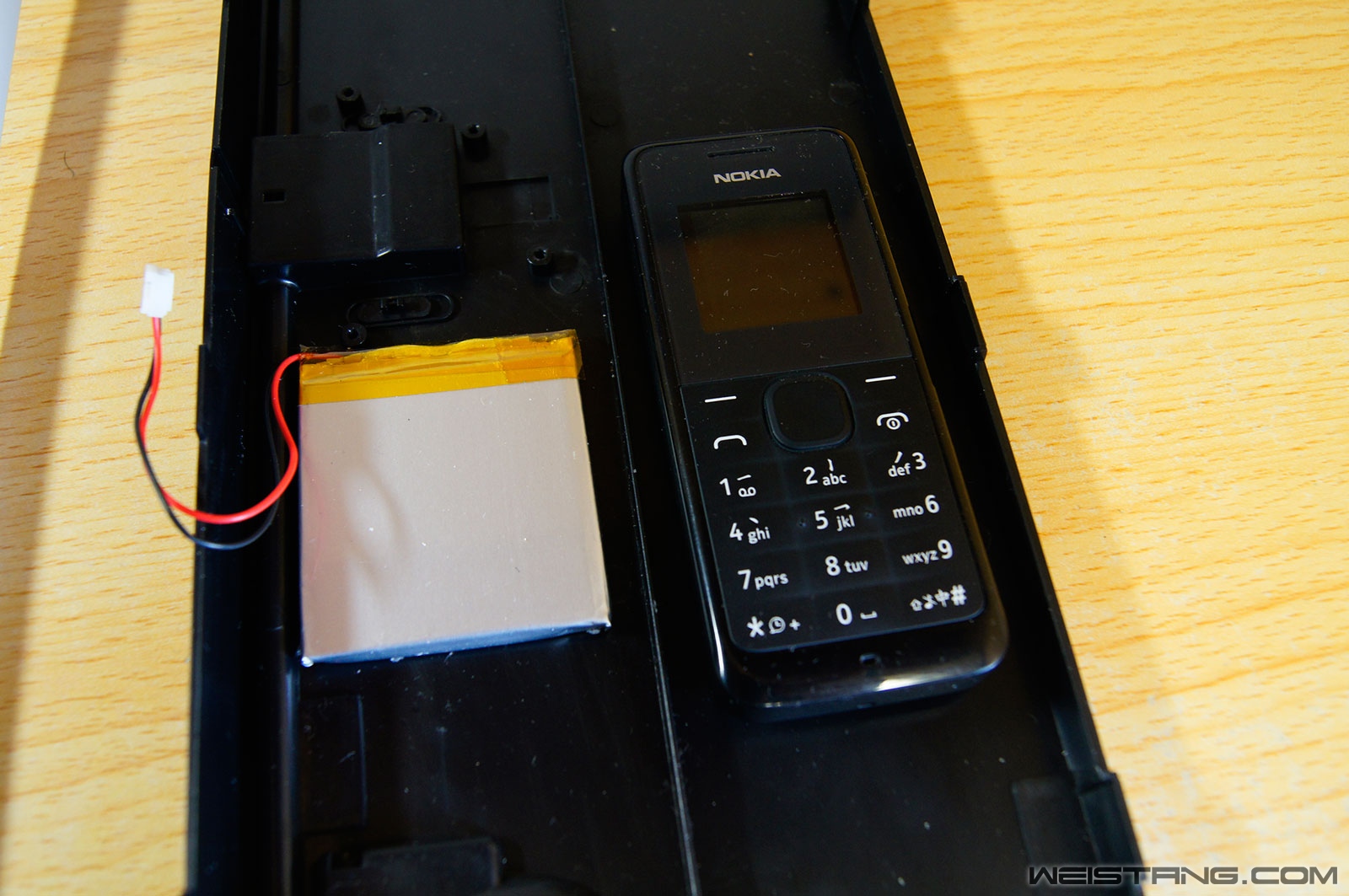

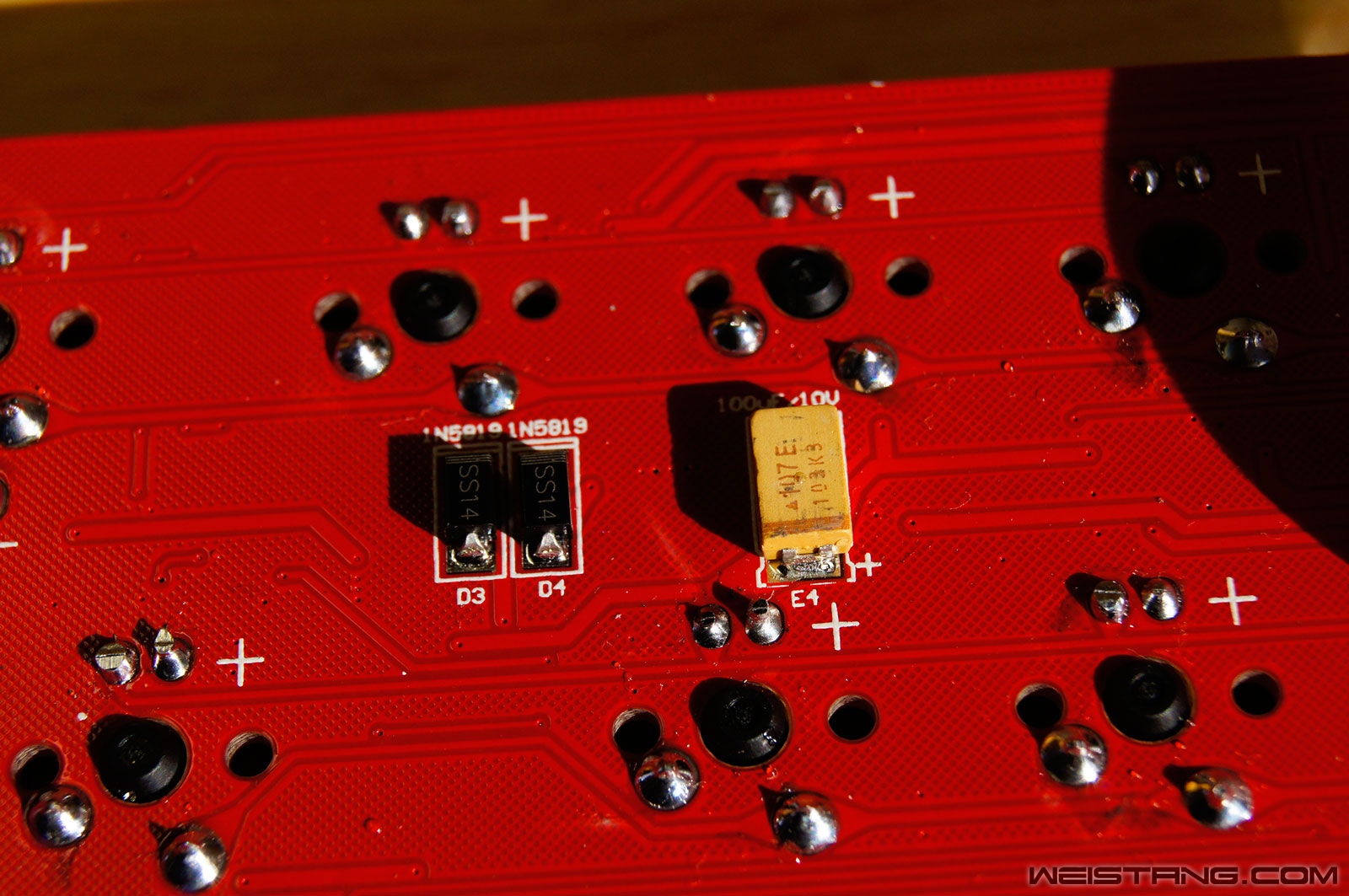

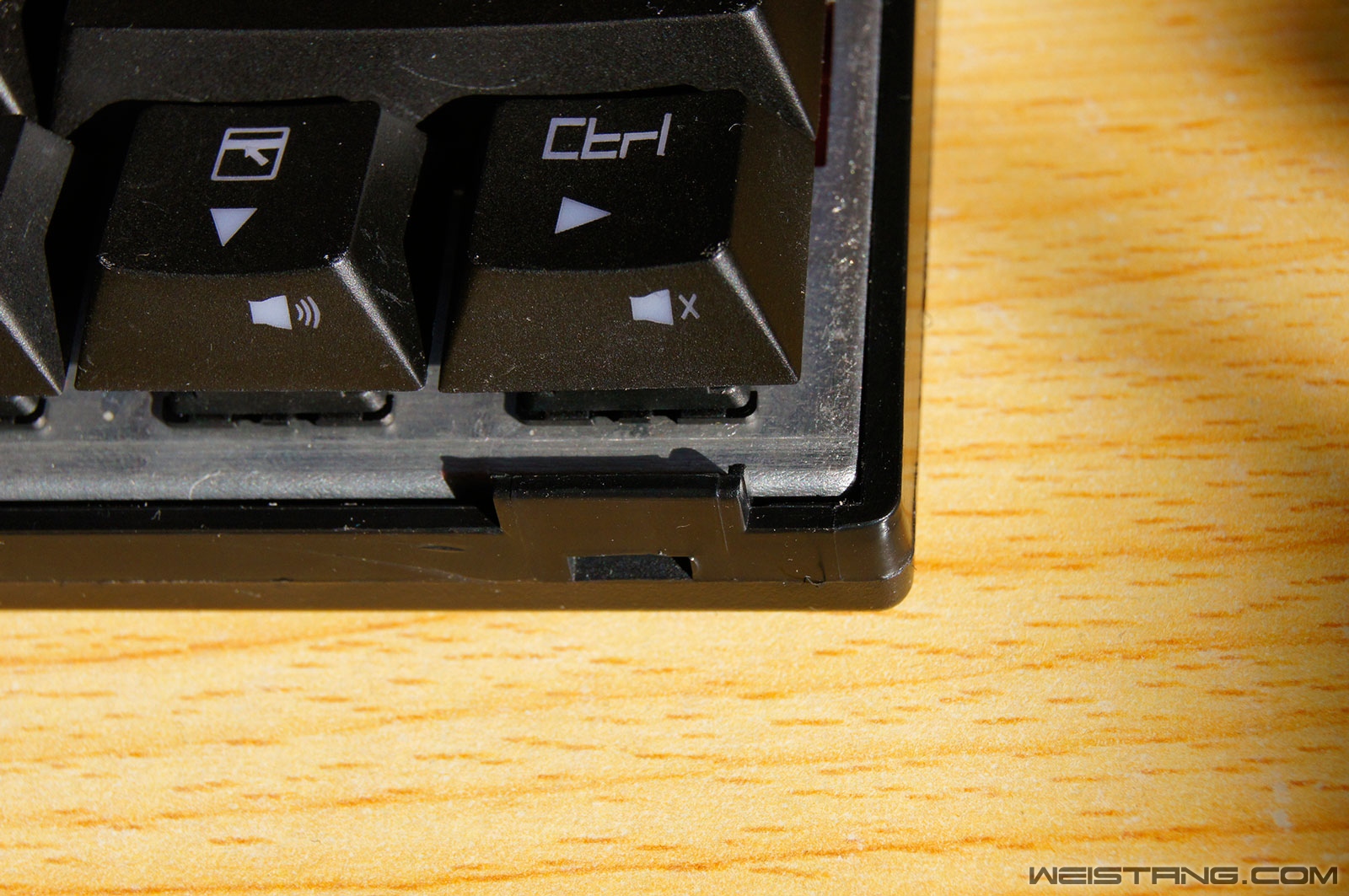

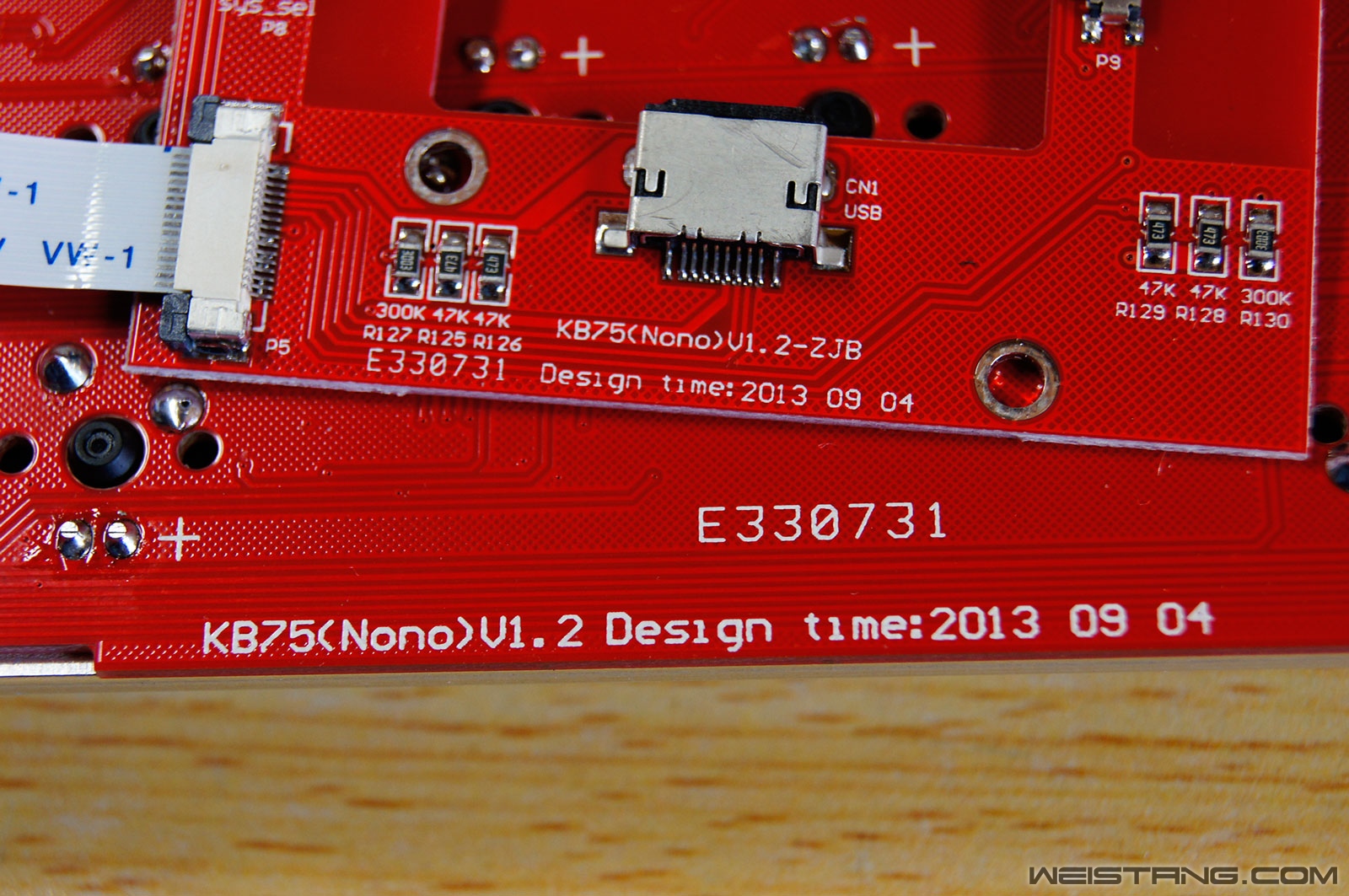

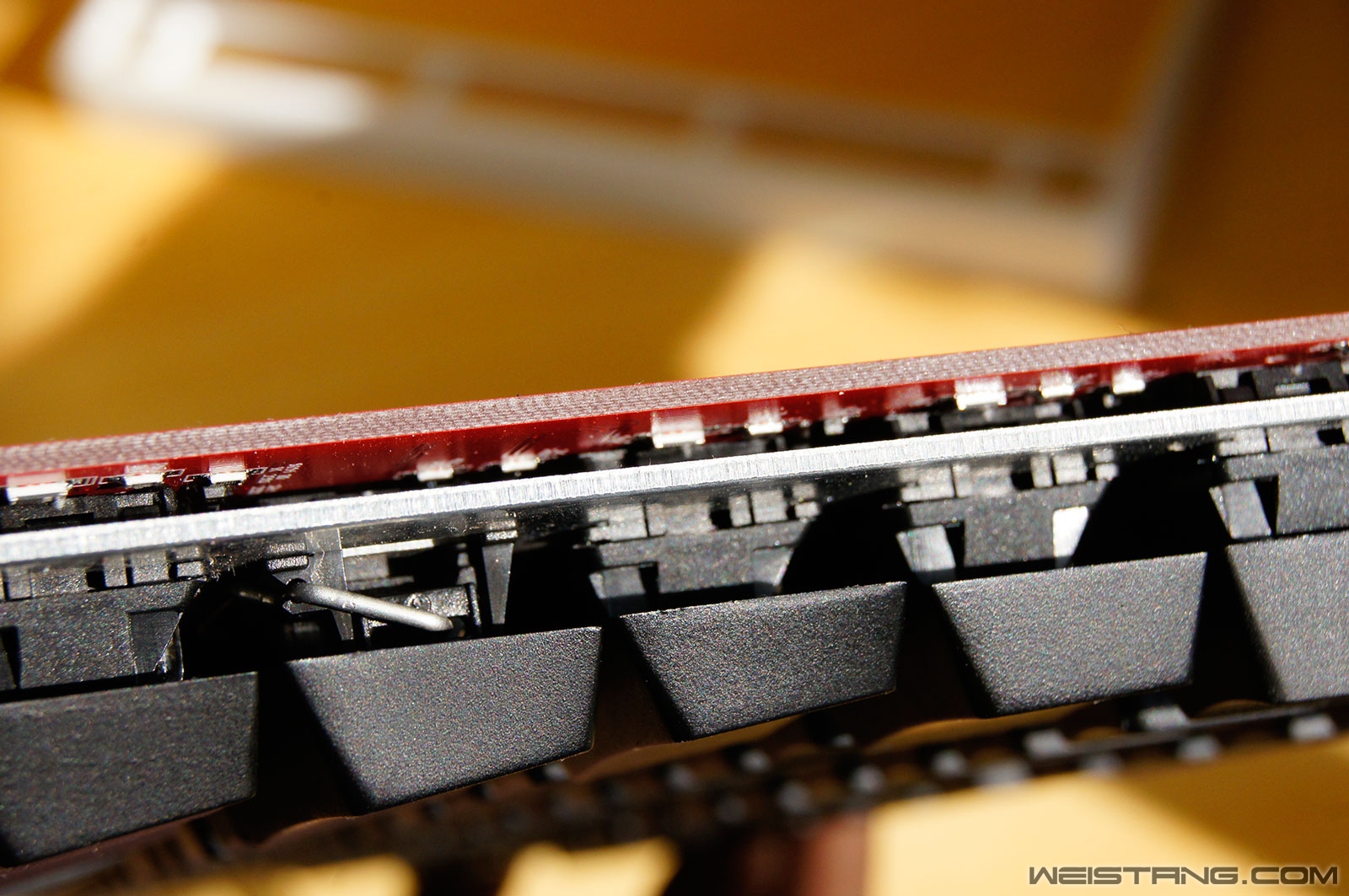

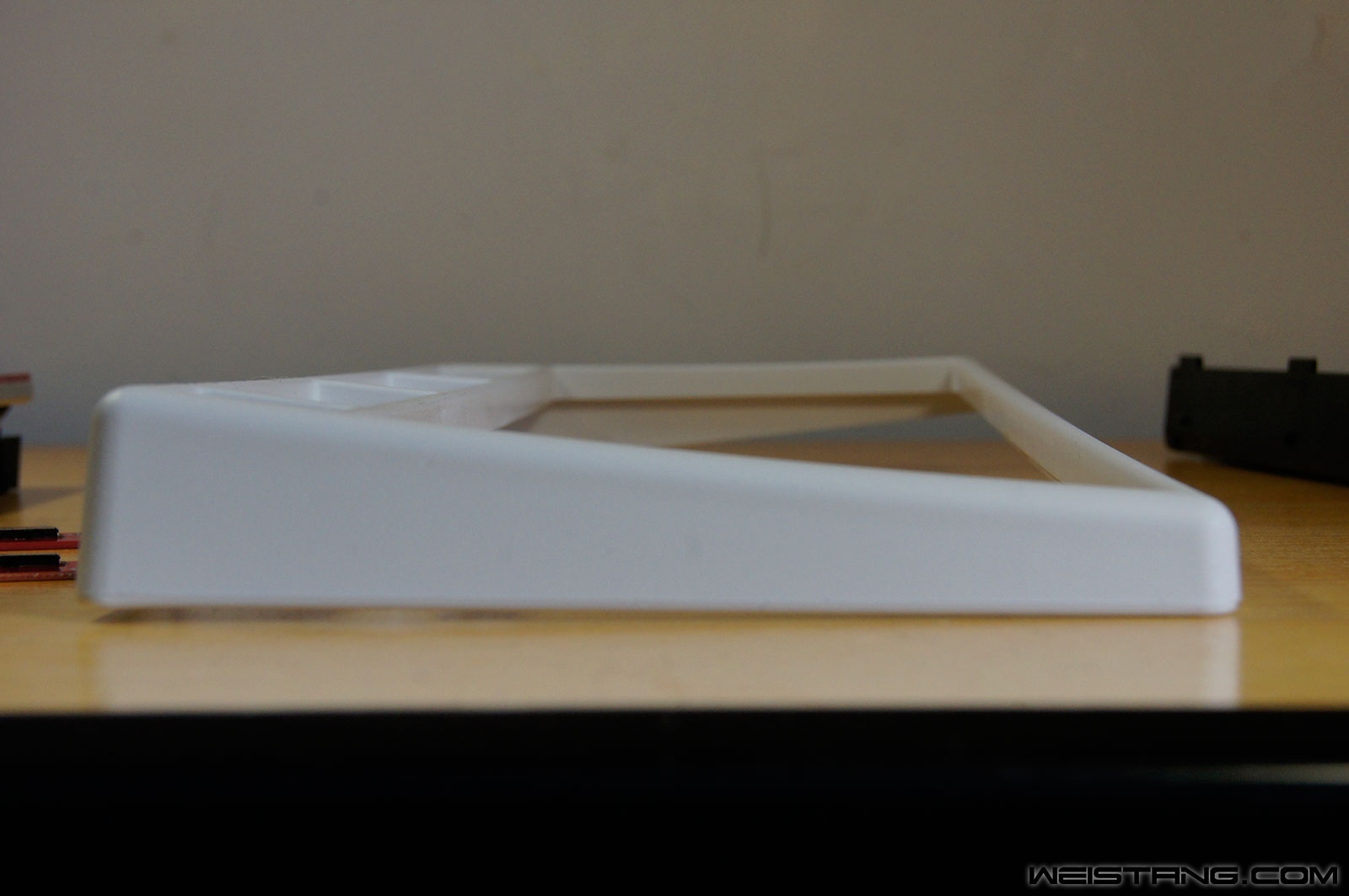

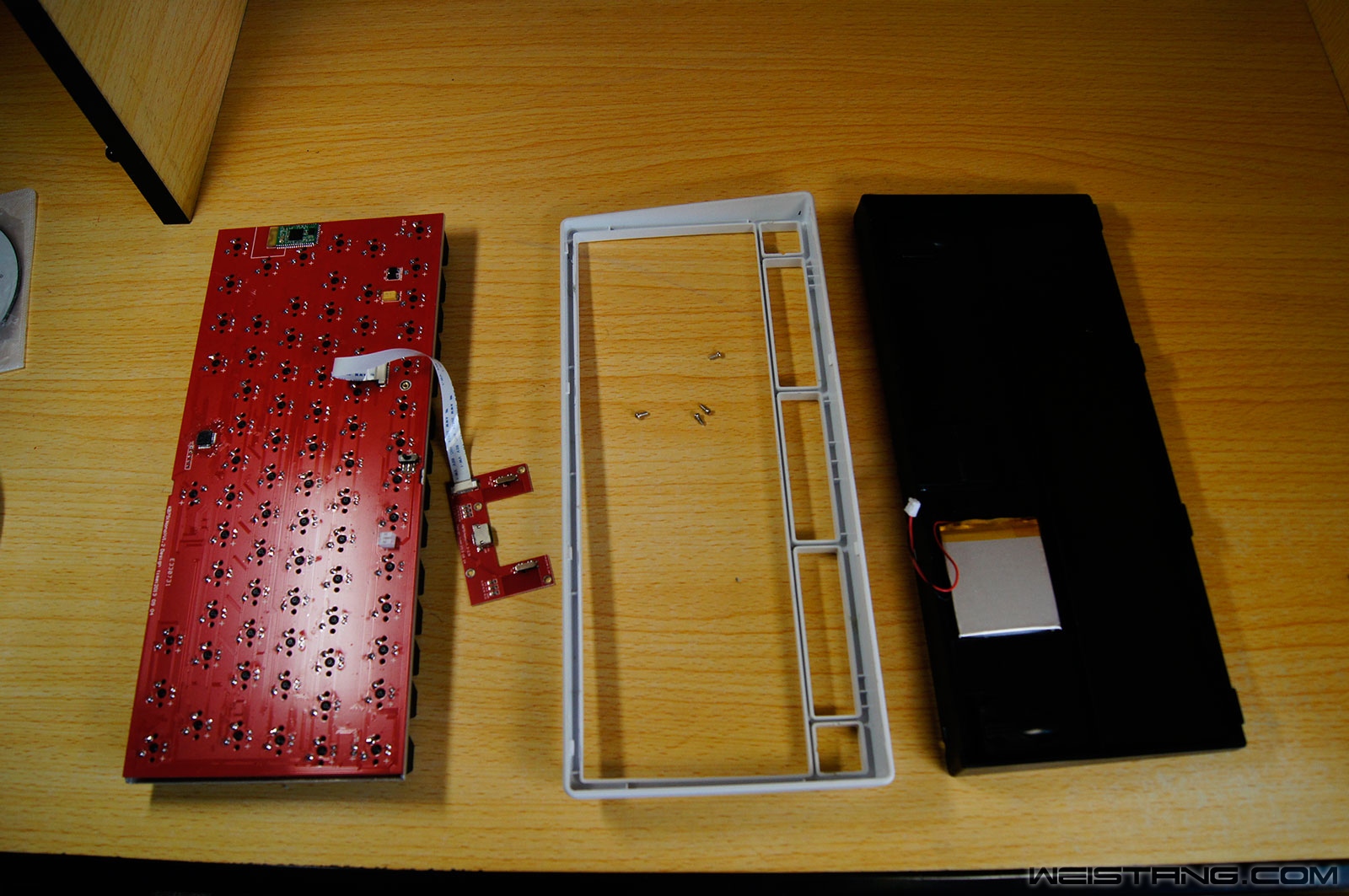

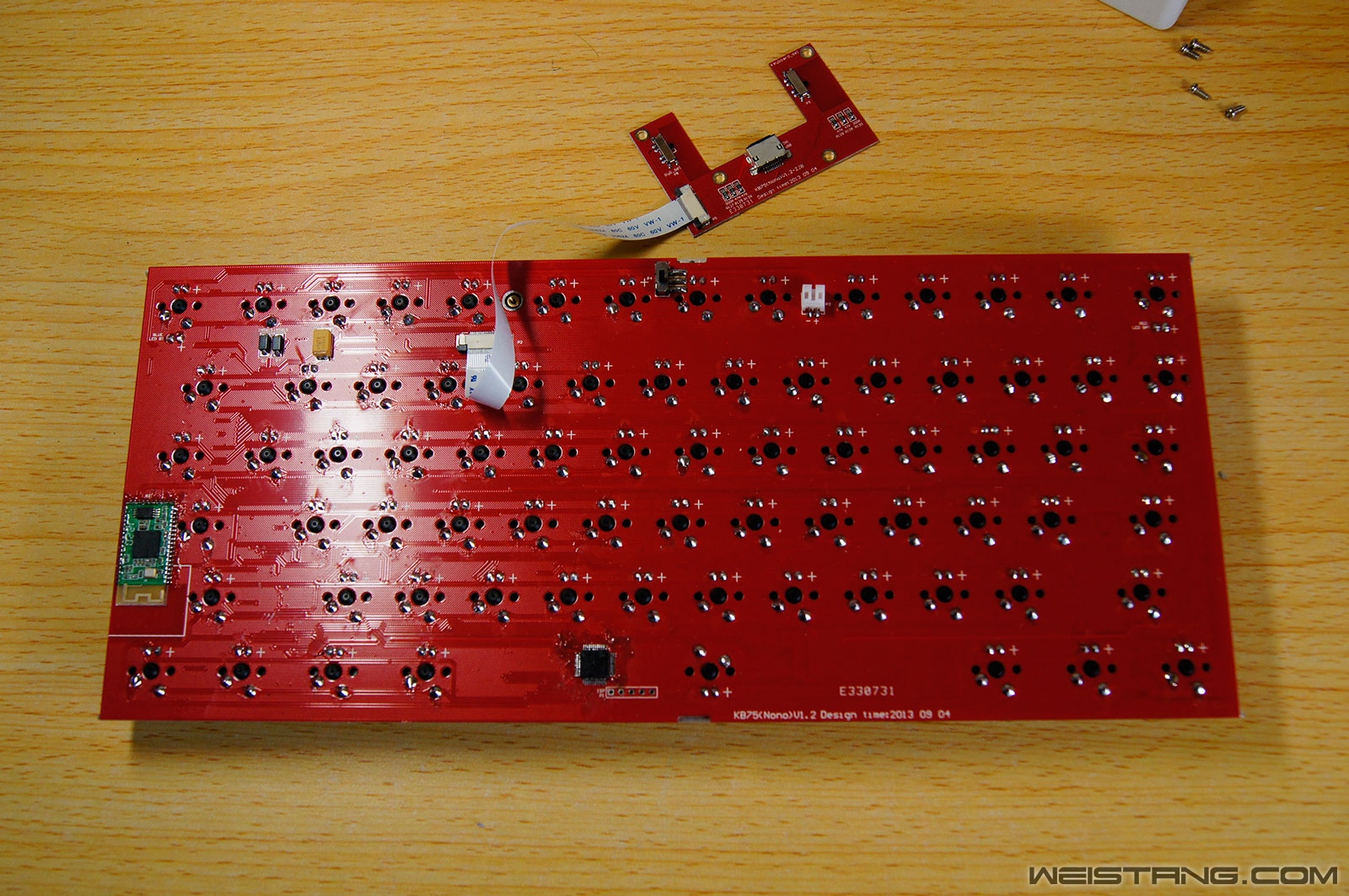

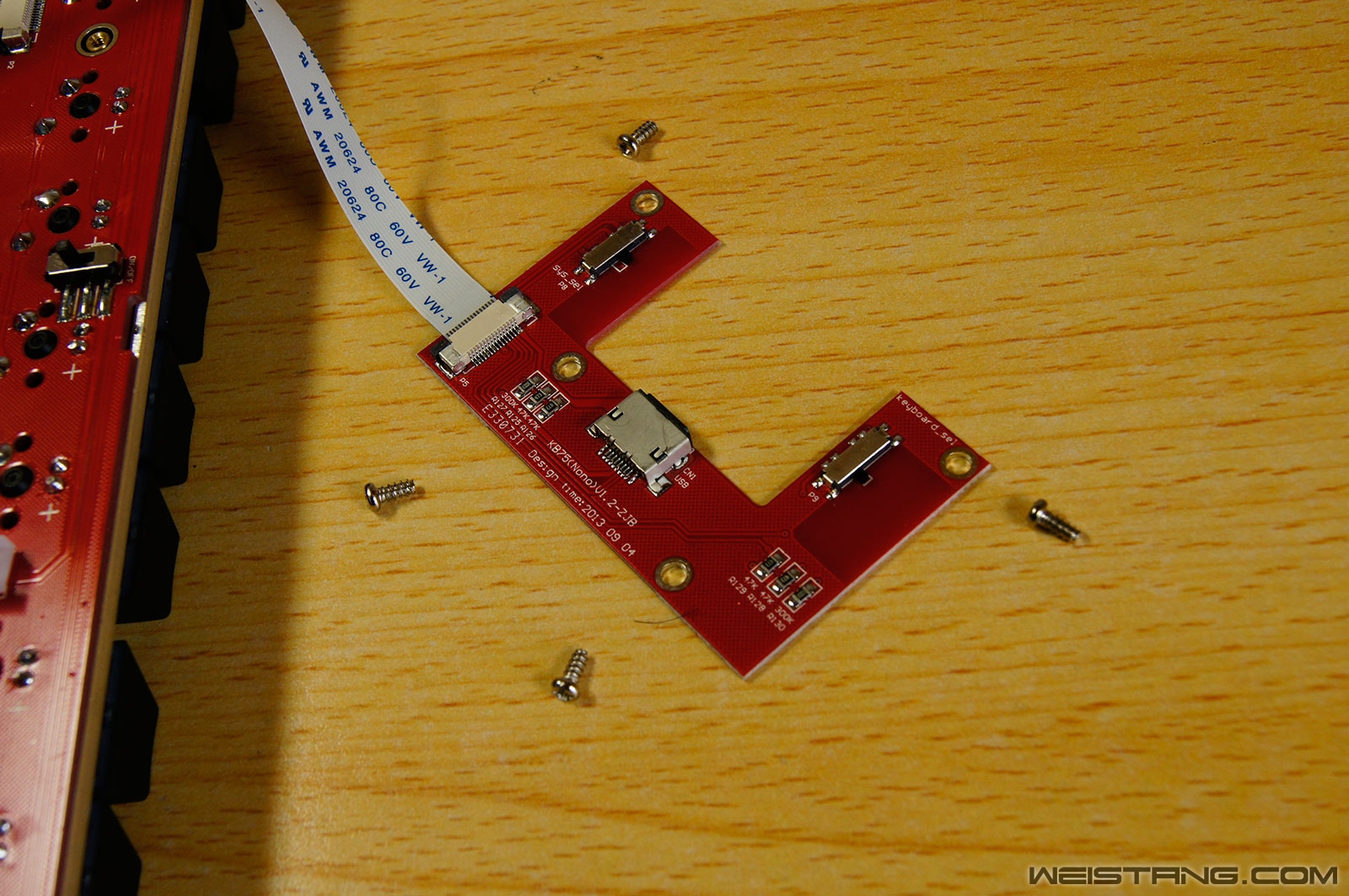

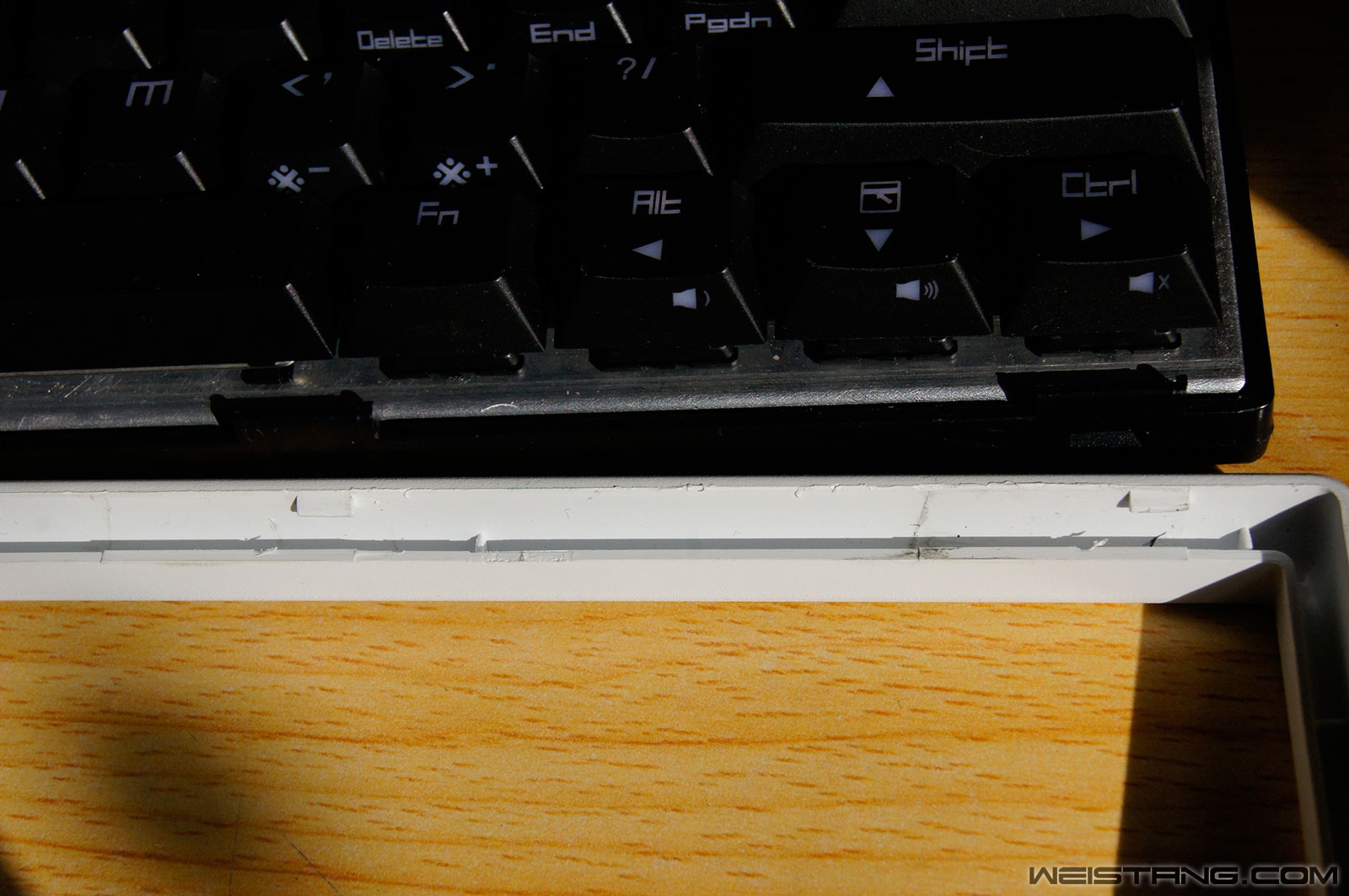

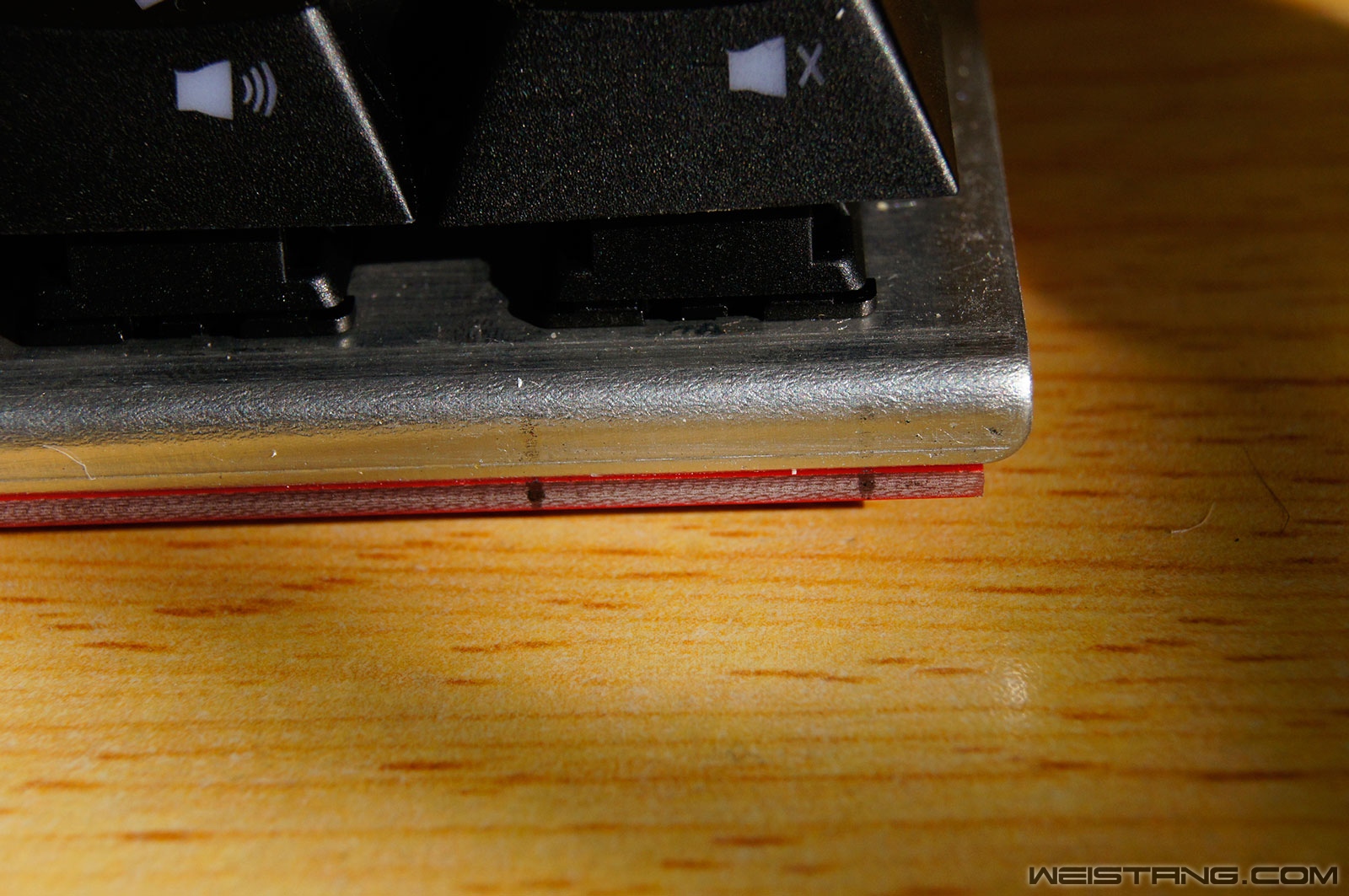

以下内容可能略让您失望，其中没有包含重要信息 照片前几天就照好了，今天才想起来发。。。。。。。。。。  键盘的全分解图  花了好大力气才拆开，完全的卡扣固定  拆开的要领——大力出奇迹  上盖弯了  不过这个上盖弹性还算不错了，不是很容易弯曲，但是能弯曲很大幅度并还原。问了下材质，还是ABS，奇美生产。 当然是恢复到上上图状态  卡口很结实，上盖有弹性，不要担心会坏掉。紧密度非常好，可见用心。从这个框的厚度可见Nano75之做工扎实。 当然从这个厚度来说，边框也不可能窄。反正圆边造型也不错。  pcb靠钢板卡在下盖上，没有螺丝固定  标称2000mAh的电池，大小可以对比下。就是普通Li-ion电池。  分体式的接口，以及模式开关，键盘开关还在主体pcb上。整个键盘就这四个螺丝  背面一览  2013.9.4完成的pcb设计  注意有pcb fixing pin的安装孔，可以使用五脚轴，但是无钢板设计pcb装不了外壳里面。  BCM20730芯片。是博通推出新的面向人机接口设备(HID)的蓝牙3.0单芯片解决方案  钢板还带弯角，很厚实。这个没有上漆，正式版是上漆的。视觉效果会更好吧，但是反光肯定不如这个了  千万不要弄坏芯片，全在pcb和钢板中间。。。。。。。 有人问能不能拆掉钢板变成无钢板键盘？ 事实上是，确实有pcb空位以安装5脚轴，但是pcb靠钢板固定在外壳，pcb上又没有螺丝位，其实无济于事。 何况加灯了就不能开盖换轴心，有没有钢板区别不大哈哈 |
