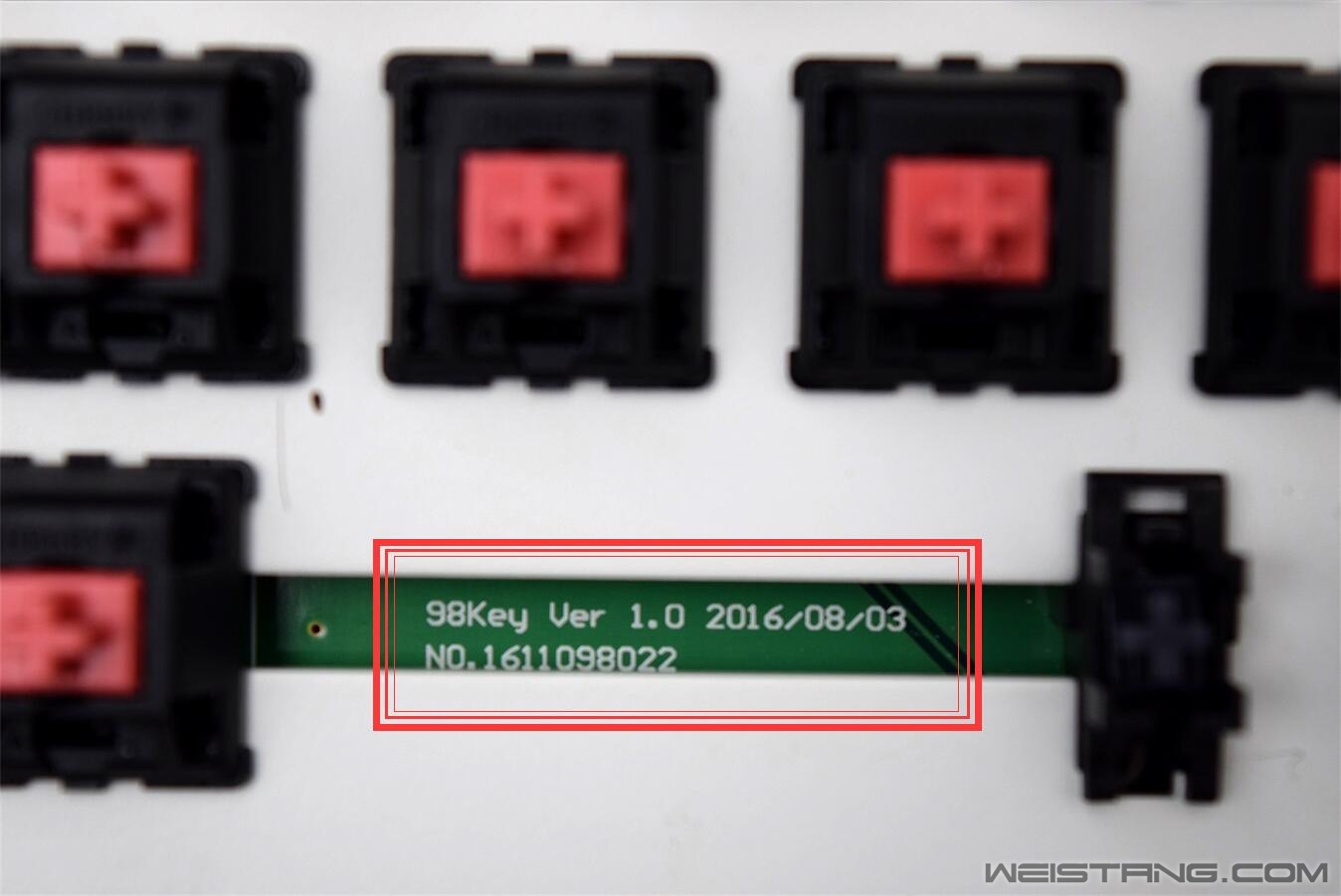

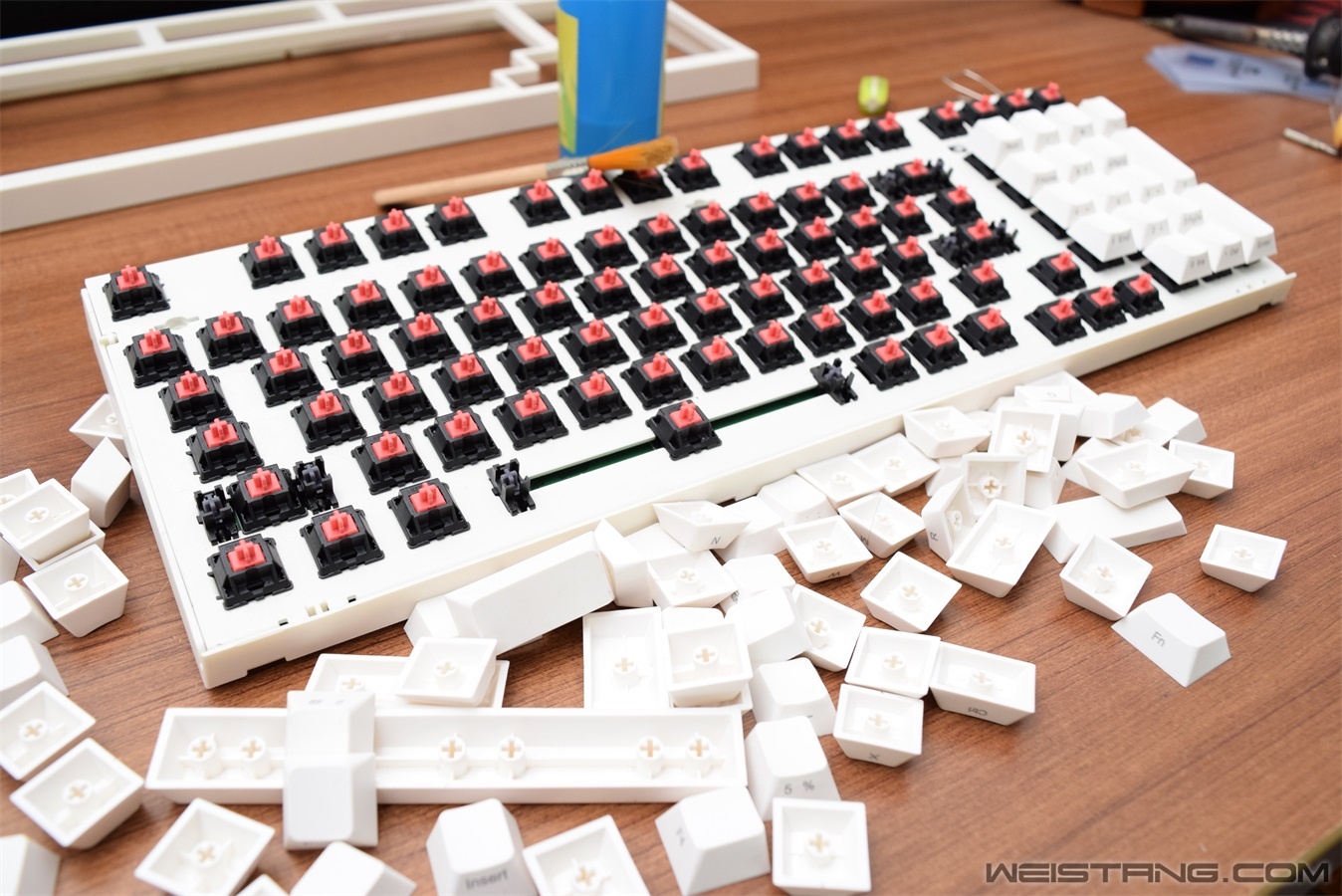

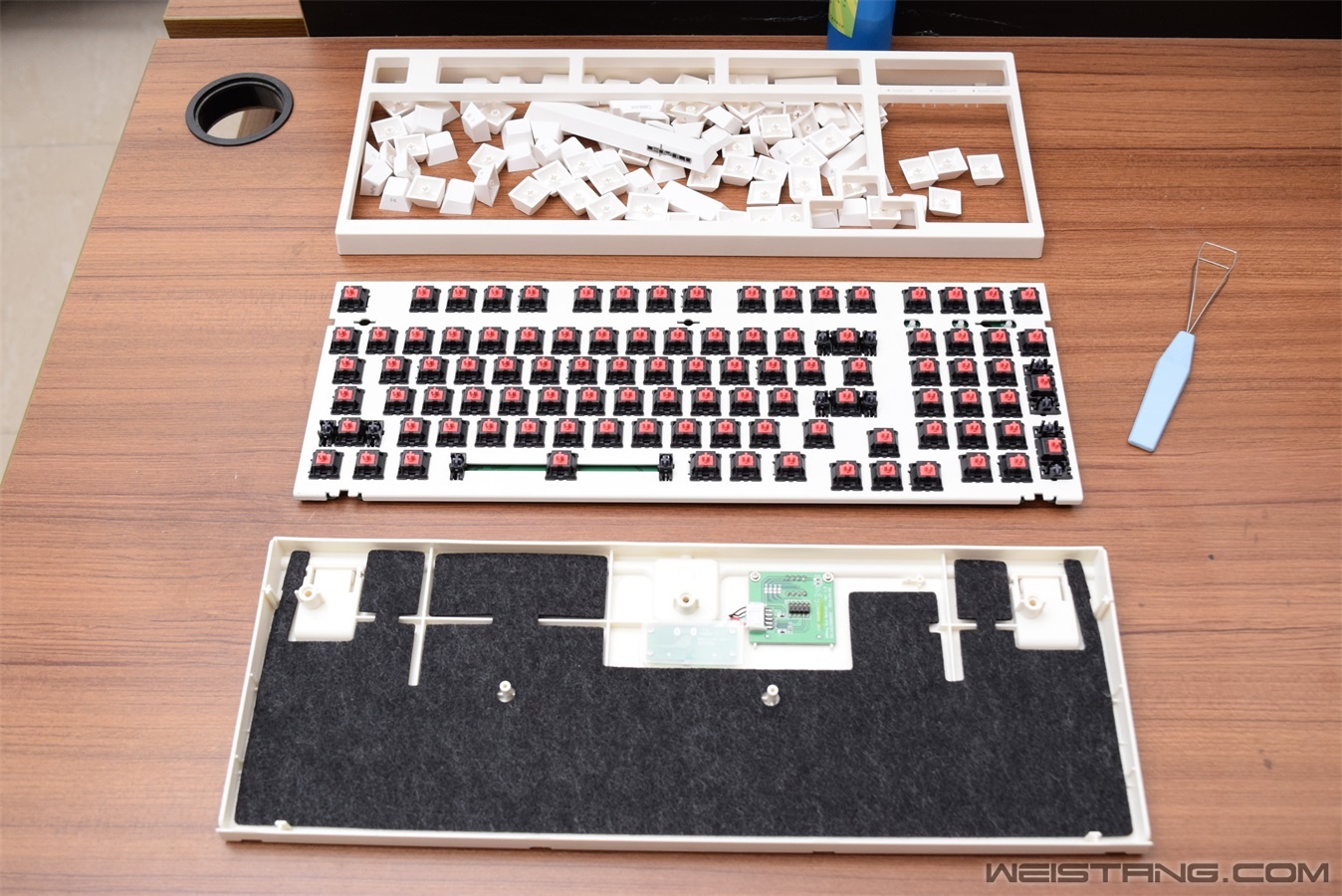

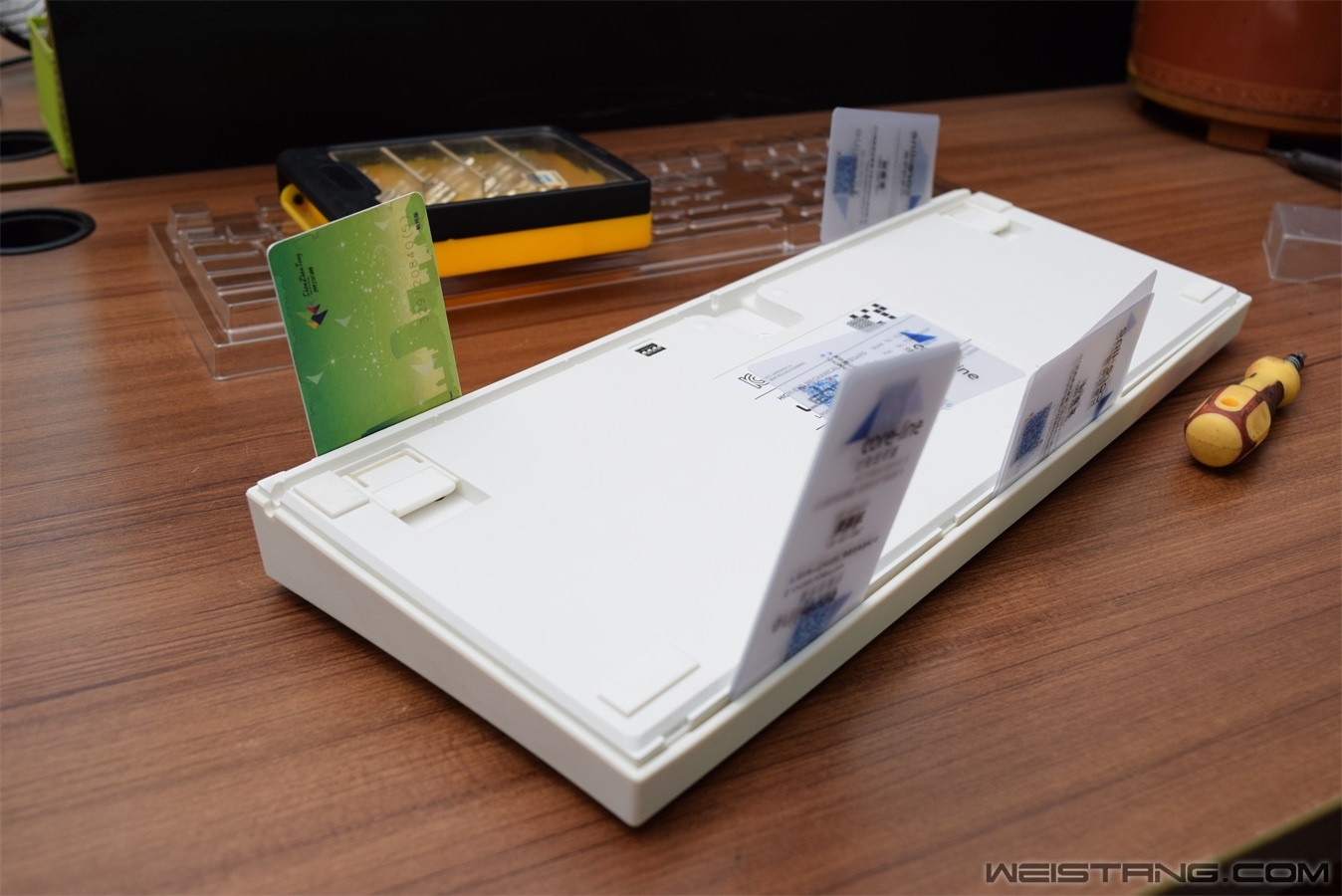

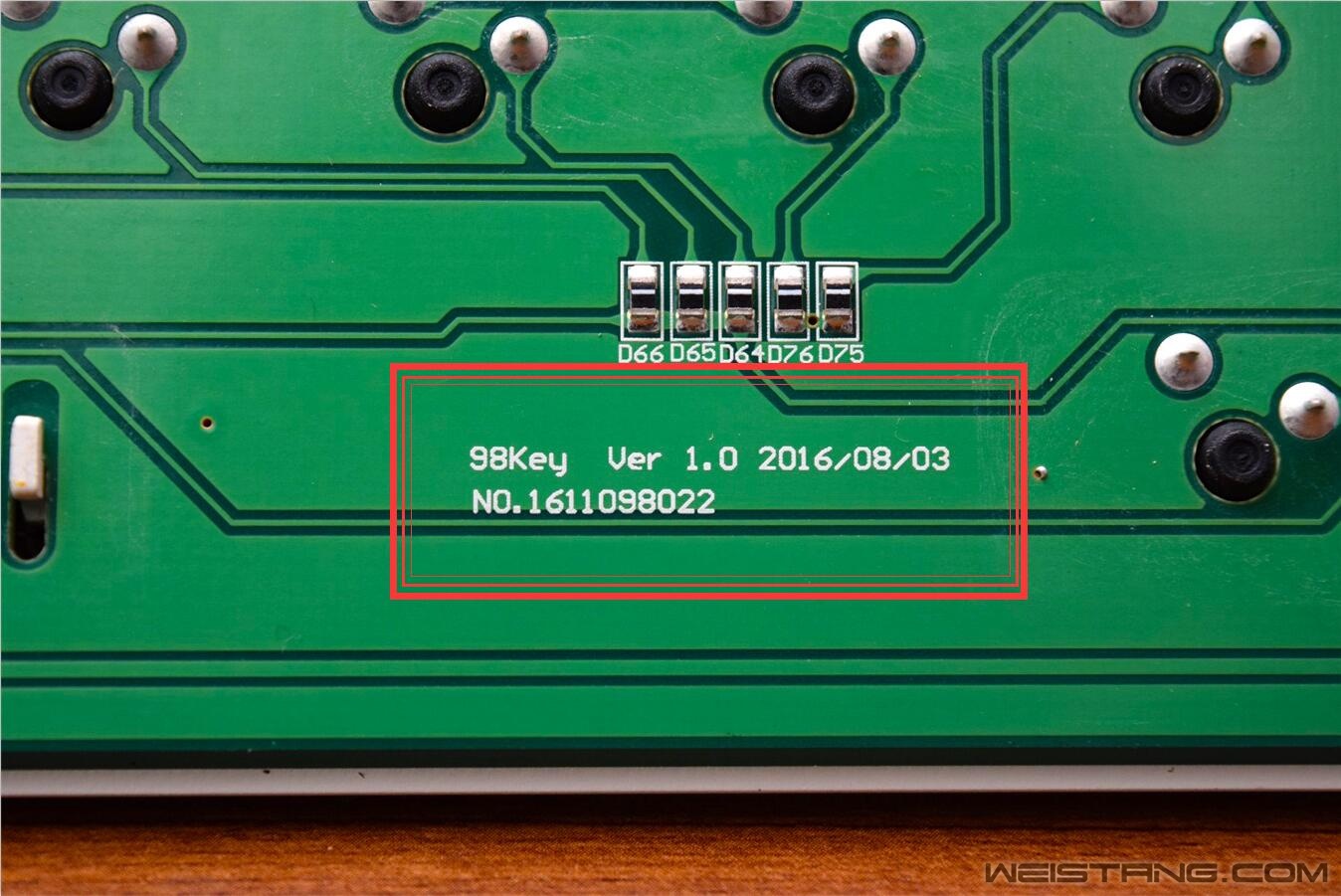

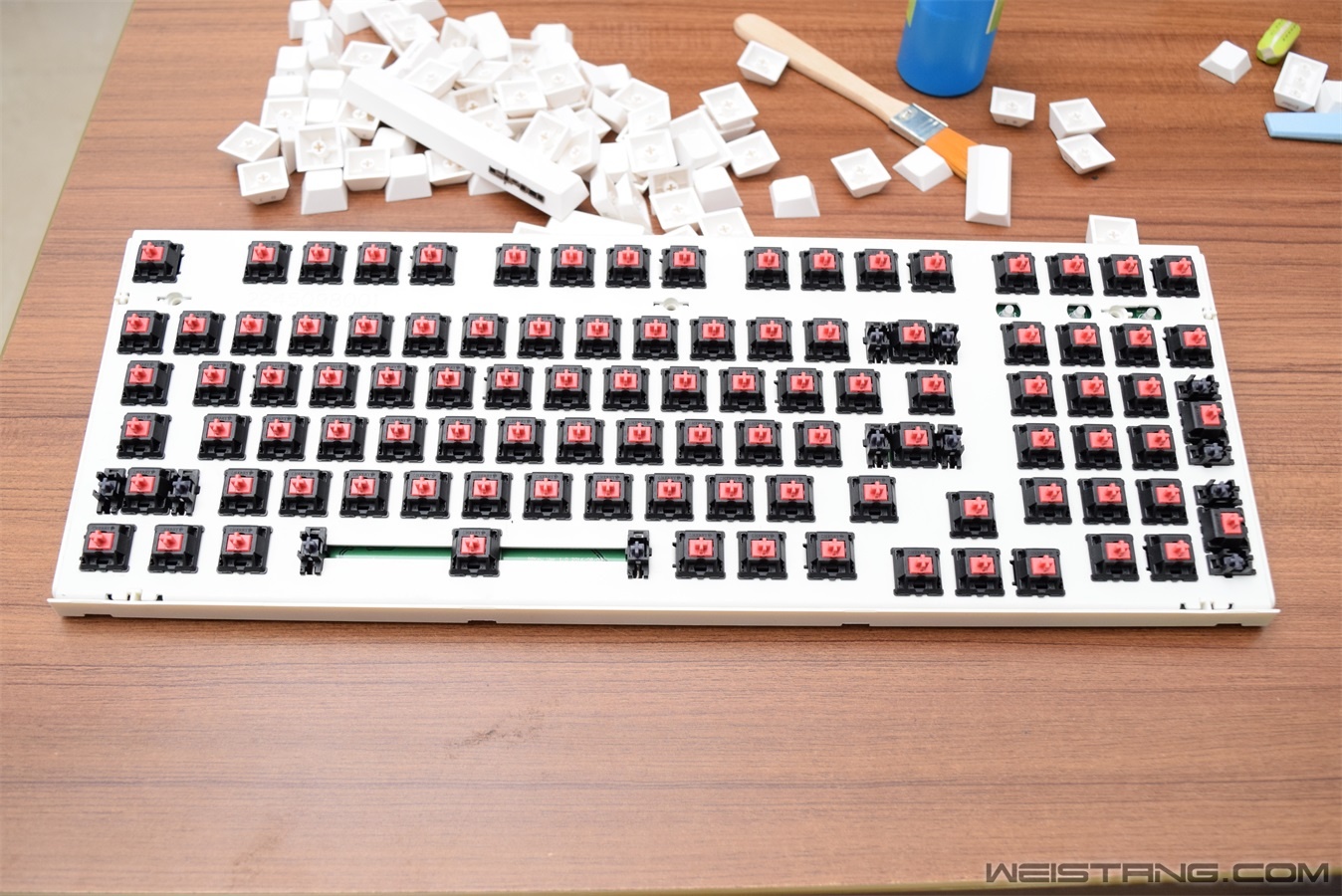

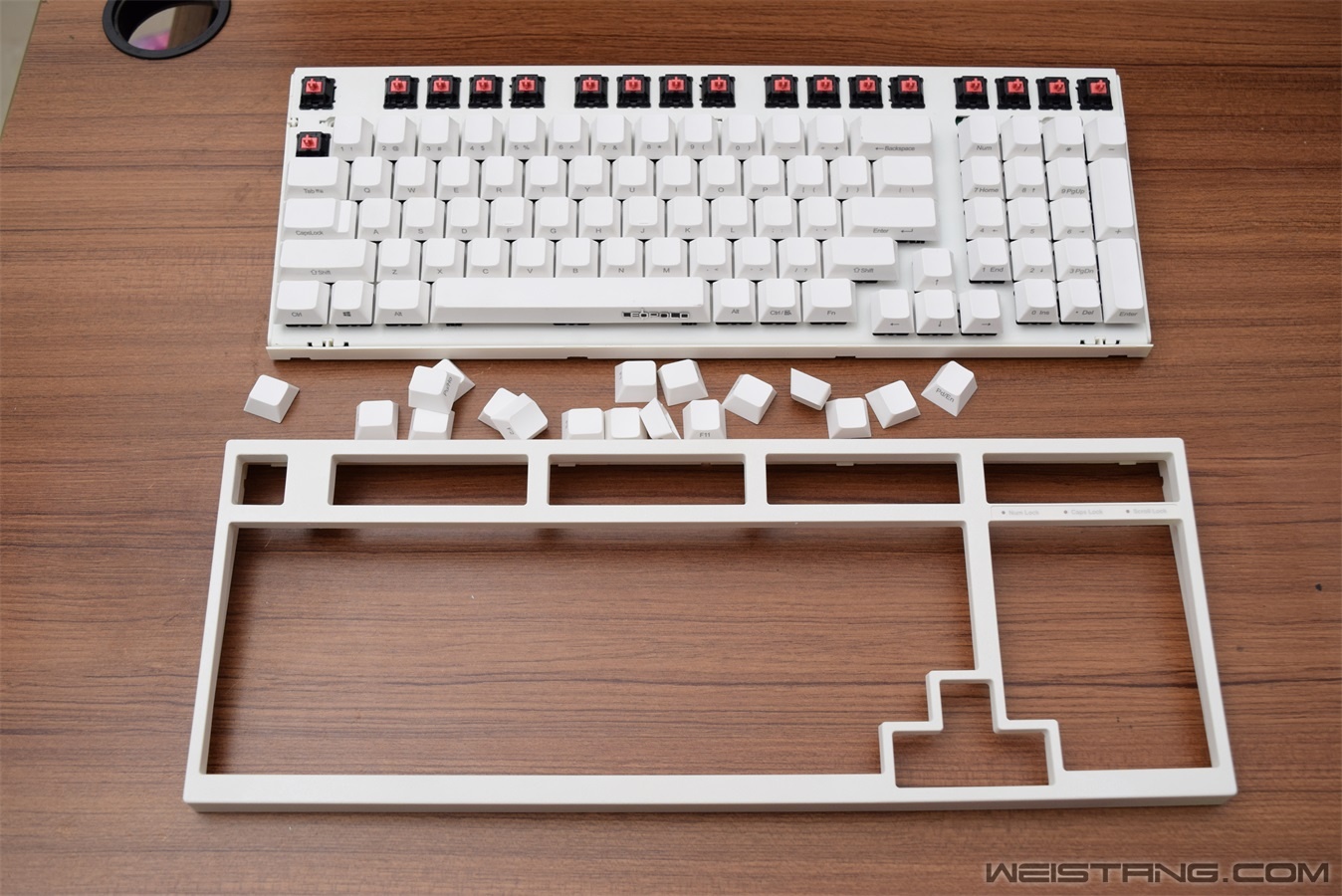

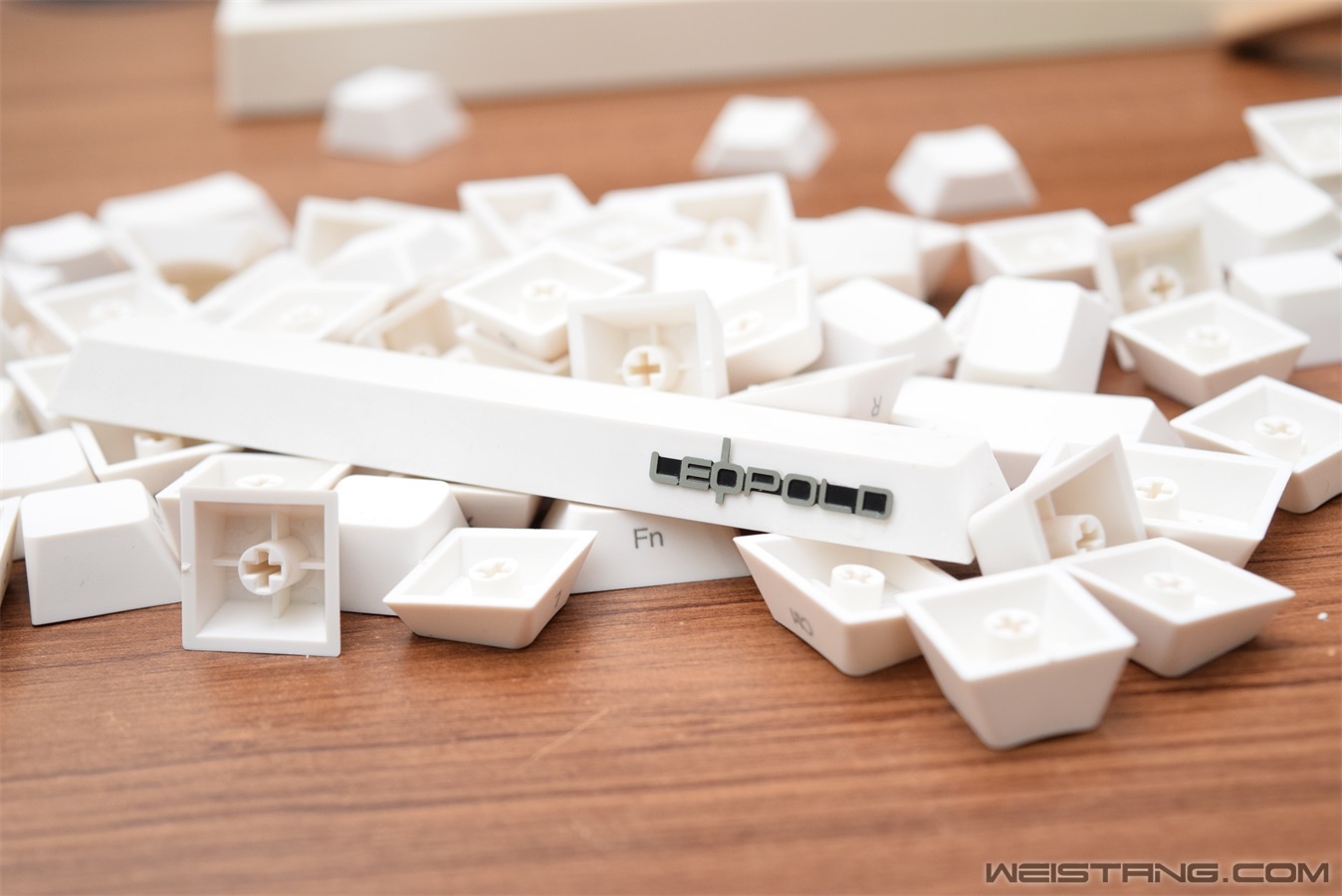

![]() ![]() ![]() 工欲善其事必先利其器,东西什么的都准备好。 ![]() ![]() 卡扣+螺丝固定 ![]() 开战前夕,知己知彼,螺丝孔先摸清楚咯。不要像我一样傻了吧唧掰了半天外壳才想起来撑脚下还有螺丝。 ![]() 螺丝先拎掉,然后就是轻松的掰卡扣了。相比于其他键盘那些键帽间隐藏螺丝,这种拆卸起来不可谓不方便 掰卡扣也是需要技巧的,首先应该先掰键盘下部较薄的部分。然后才是动手上面,要不然先弄上面的就是卡死了完全动不了。下面是错误案例。 ![]() 我这是实在找不到卡才用的公交卡,建议不要轻易使用。如果里面的铜线断了,整张卡连同里面的钱就都GG了。大学时弄断两张饭卡血淋淋教训经验。名片终于是派上用场了, ![]() 键盘外壳比较厚,韧性不足,卡得比较紧,掰的时候不要用蛮力 按照正确步骤,还是很容易拆下来的。 ![]() 因为在卸下上框时会卡住上面那排键帽,于是就先将他们给卸下。 ![]() 键F键下面的面板上居然发现钢板上还有一串数字。什么功能暂不清楚,这精细的字体倒是莫名的打动了我。 难得拆解一次的,顺便把键帽都卸下,清理一下里面的灰尘。平时使用比较爱惜,不用的时候就用防尘罩给罩着,即使这样,里面仍旧有灰尘。白色键盘,不仅得爱惜,还得及时清理。 ![]() ![]() ![]() Leopold白色侧刻键帽,真心赞,做工,用料,逼格,在键帽界,很难找得到的对手了吧。白色键盘配其他键帽很容易有更好的效果,但是这样精致的键帽,也是我一直舍不得换的原因。 ![]() 侧面看看轴体的排列,如果其他键盘侧面看是为了检测轴体排列是否整体,那么leopold就是为了欣赏这排列整齐的轴体。目前键盘的工艺如果再有歪轴的出现,那只能说明工艺真的不到家。 ![]() ![]() 下板键盘接口与DIP控制的连接。右边板上的插针就是与PCB主板连接。 ![]() 分离全部 上下壳都是ABS材质,硬度杠杠低,边框的内部做工也是非常赞。这种看不到的内部最能体现一个产品的做工,表面功夫谁都会做。内部的讲究才是真正的良心,对于我们这种爱讲面子工程的中国人一个很好的警醒。 ![]() ![]() 底部PCB,FC980M底板除了焊点,内部的布线看的非常清楚,今后键盘有毛病了飞线就非常容易。不过这键盘很难得弄出毛病吧。 PCB依旧是一如既往的简洁。没有灯珠焊点,没有灯光主控, ![]() 赛普拉斯CY7C63413C-PVXC 主控芯片 ![]() 还有这喜闻乐见的焊点 ![]() ![]() ![]() ![]() 背面整齐的焊点是上部整齐轴体的保证 ![]() 本来还想用烙铁弄下一个轴体下来拆解一下轴体的。在看到如此漂亮的焊点与PCB板时就实在是下不去这个手,舍不得啊。欠奉了…… |
