整体

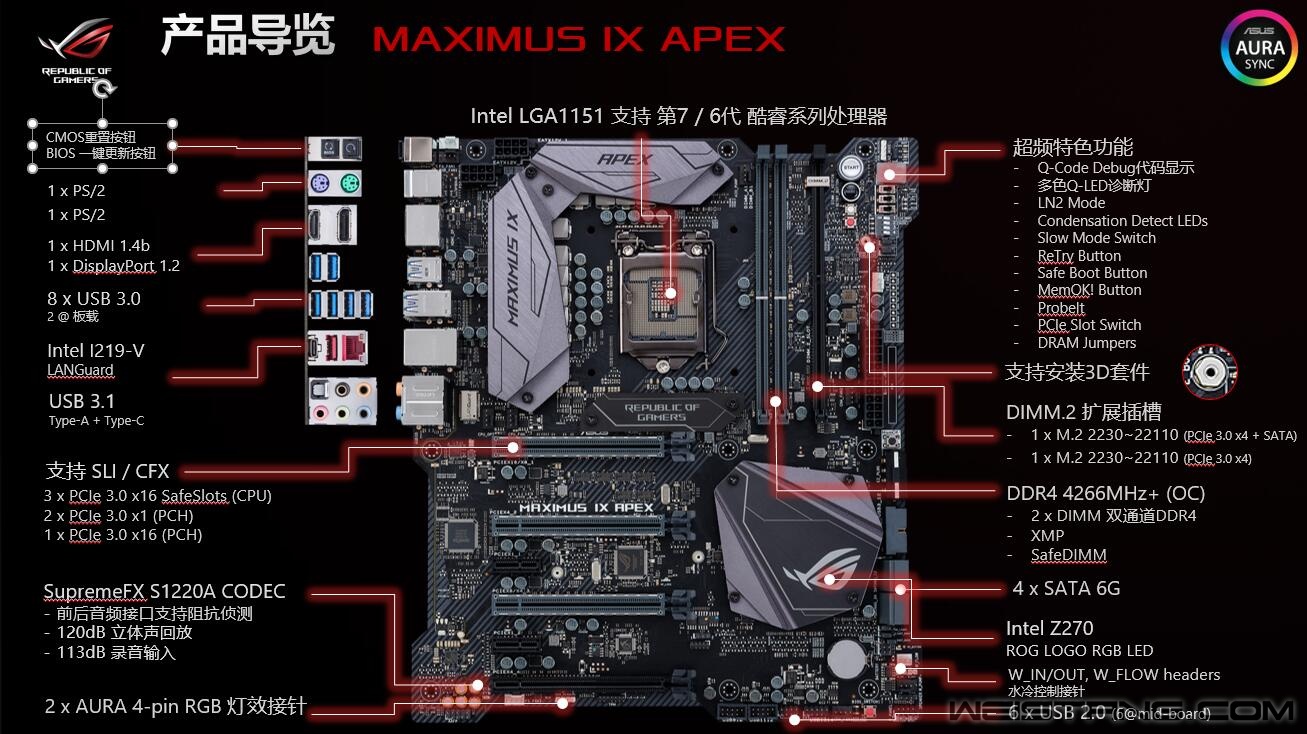

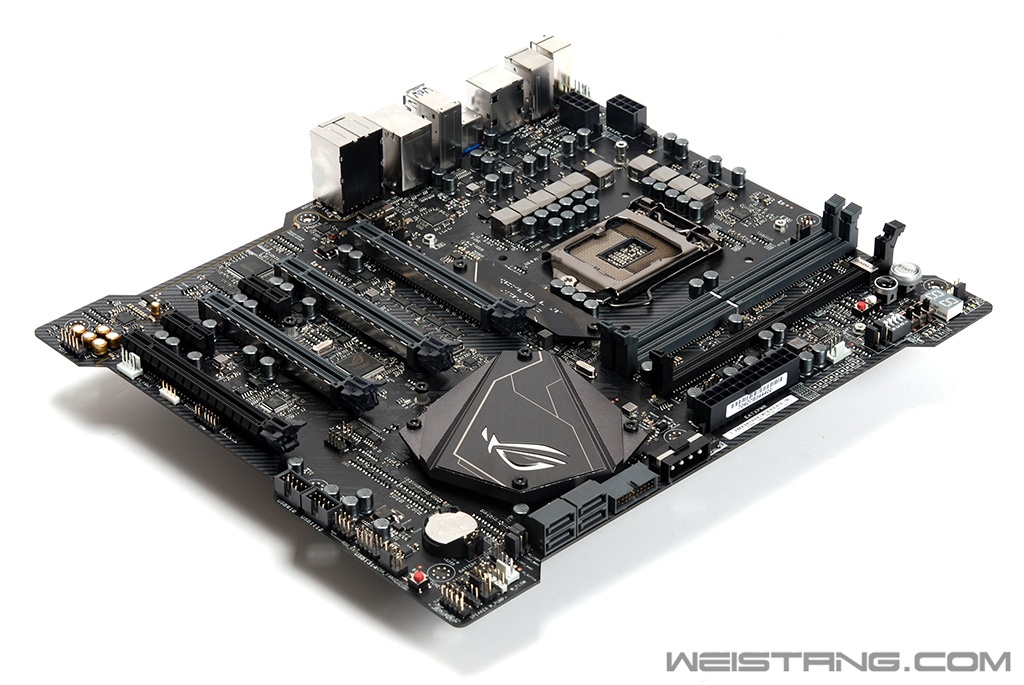

 附件一览 贴纸，驱动光盘，SATA线，AuraSync灯带延长线，可定制化透光名牌，而最有特点的应该是DIMM 2插槽的M.2 SSD扩展卡，节省了板载的大量空间，同时也让M.2 SSD安装位置规避了主板的几个重点热源位置。  更多的个性贴纸 这张ROG主题的个性贴纸合集我想应该是这款主板附件中保留率最高的一件了  APEX特有的DIMM.2扩展卡 正面  APEX特有的DIMM.2扩展卡 背面 接口类似内存插槽，但实际上插槽定义跟内存是毛线关系没有的，只是在位置和插槽形式上跟DIMM内存槽相同，同时与另外两条DDR4 DIMM插槽间隔刚好是一个插槽位，比如海盗船的内存模组散热器在这里可以继续使用，可以给M.2的SSD进行散热，总线接口依然是PCIE 3.0 x4。  ROG Maximus IX Apex 主板  Maximus IX Apex 主板接口功能总览  整体
主板采用的是EATX板型，主板的板载芯片规模完全不弱于Extreme系列，两条DDR4双通道内存插槽，CPU VRM Mosfet和PCH散热片均为被动式，不过比起Hero来说处理的更加细致，用料也更加厚重，ATX 12v为双8pin供电，而Formula、Code和Hero则是单8pin，而Extreme则是8+4pin，显然Apex对CPU供电的强化是目前这几款ROG Maximus IX系列主板中最强的，当然从目前曝光的Z270 WS主板来看也是双8pin，但后者并不具备一些为极限超频而设计的辅助功能。 APEX并没有Wifi-GO无线网卡，板载没有设计U.2，也没有前置USB 3.1扩展，PCB采用了X型切割，PCB背面也设计了大量的支持AuraSync的贴片LED，板载了许多在超频和极限超频中可能会用到的功能，比如Q-Code代码灯，支持CPU、PCIe和Mem位置的短路故障指示灯，LN2液氮模式激活跳线，PCIE插槽开关，内存通道关闭跳线，9个电压外接测量点，Aura灯光关闭硬跳线，双BIOS切换开关，Full Speed Fan接口，PCIE 12V辅助供电等，其中一些功能是M9E也没有的，比如FS Fan Port，电压测量点，PCIE插槽开关。  整体
 整体  整体
Maximus IX Apex并没有放弃AuraSync这一个灯光个性化的设计，反而将其效果进行了扩展，除了PCH支持RGB灯光外，PCB背面和PCIE两个插槽之间也有额外的RGB Led，当然还支持AuraSync外接扩展。其他一些接口的位置也用到了ROG多年主板设计的经验，许多接口位置布局更加合理，比如说Full Speed Fan接口分布在主板几个不同的角落，方便机箱接入。  整体  整体
ATX 24pin供电接口并没有采用90度旋转方向的设计，主要考虑裸测或者展示的情况方便拔插，Apex可能会被一些极限超频爱好者用作超频平台。内存插槽的牺牲也使得多数Apex用户会选择单条16GB容量的内存型号。  PCB 背面 |
