拆解
Orico DCP-6U的拆解很简单,底壳的四个橡胶垫脚撕下后拧下四颗螺丝即可拆下底壳。DCP-6U的PCB依然是蓝色设计,同时几乎所有的元件都在PCB正面。 PCB

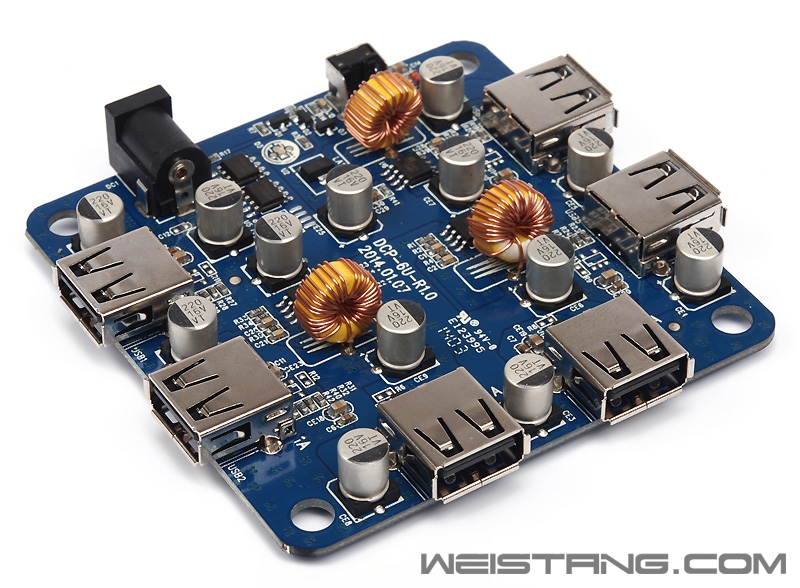

这里要详细介绍一下Orico DCP-6U的PCB设计,与之前的DCP-5U基本方案相同,但是DCP-6U用了更多了供电元件,这不仅仅是为了增加的一个USB充电接口,也是为了更稳定的整体输出设计而进行的优化。 PCB 整体元件方面除了电感外其余都是全贴片设计。 PCB 正面

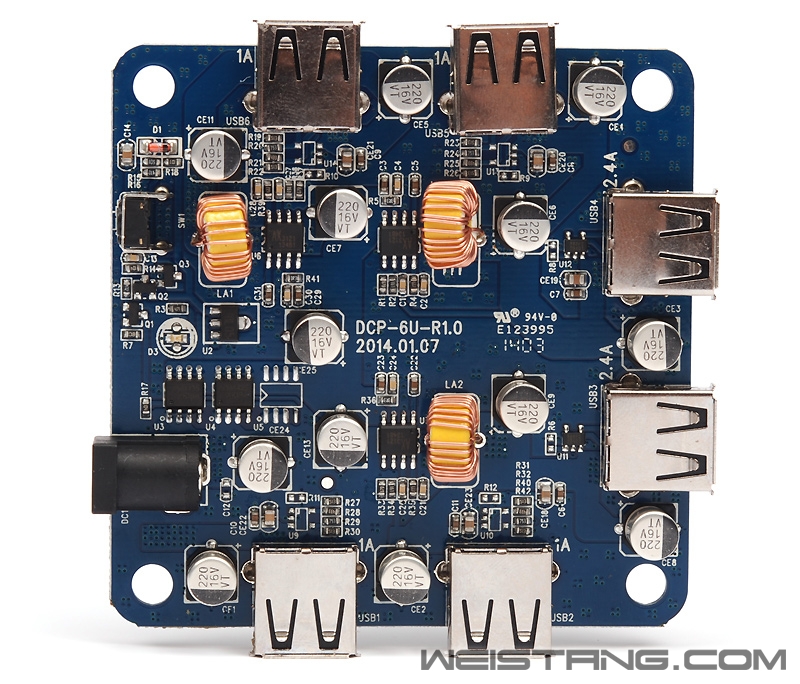

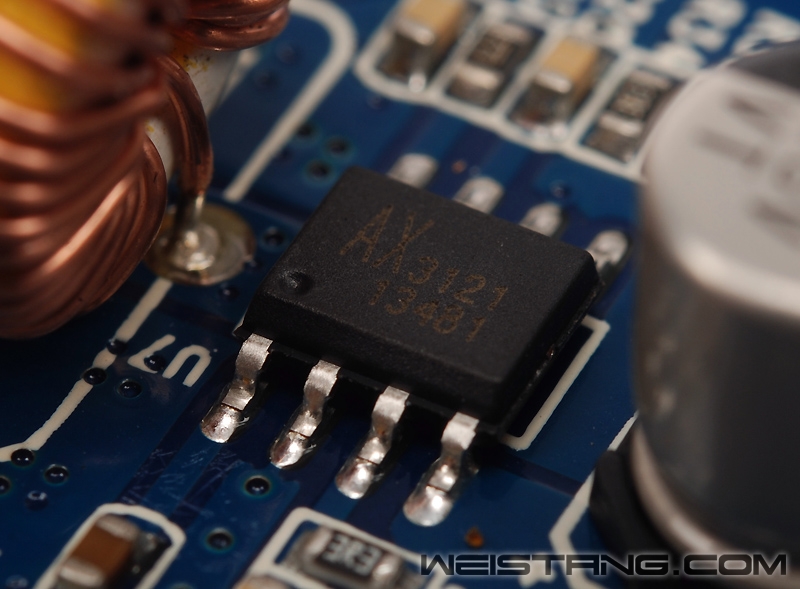

大家请看上图,在电源接口上边是两个MOSFET来实现两路输入保护,同时大家还可以看到3颗8脚的整合MOSFET的PWM主控芯片,这三颗PWM芯片实现了三路独立DC-DC降压的PWM输出,并且每一路都配有完整的LC滤波电路,这三路供电分别是对应两组普通的5V1A输出,和一组SuperCharger接口输出,另外仔细看一下可以发现,两个SuperCharger接口附近都有一颗贴片IC,这也是区别其他四个普通USB输出接口的设计。 PCB 背面 PCB背面主要是铺铜,基本上没有什么元件。 AX3121 PWM主控IC 板载了三颗AX3121 PWM主控芯片,内部开关频率为250KHz,支持从0~100%的脉宽调制,具备的保护功能包括短路保护、过温度保护、过电流保护、致能、软开机及输出限流等功能,DCP-6U实现低纹波输出主要是依靠AX3121的PWM输出方案。 两颗 APM4435 P沟道增强型Mosfet

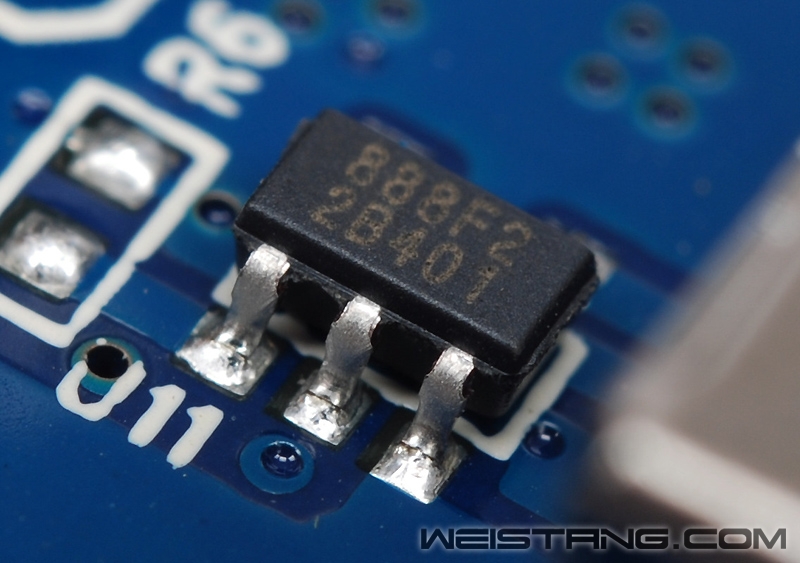

因为DCP-6U的输出达到了44W,所以考虑到了元件的负荷将输入部分的APM4435 Mosfet增加到了两颗。 充电负载侦测芯片
|
