拆解

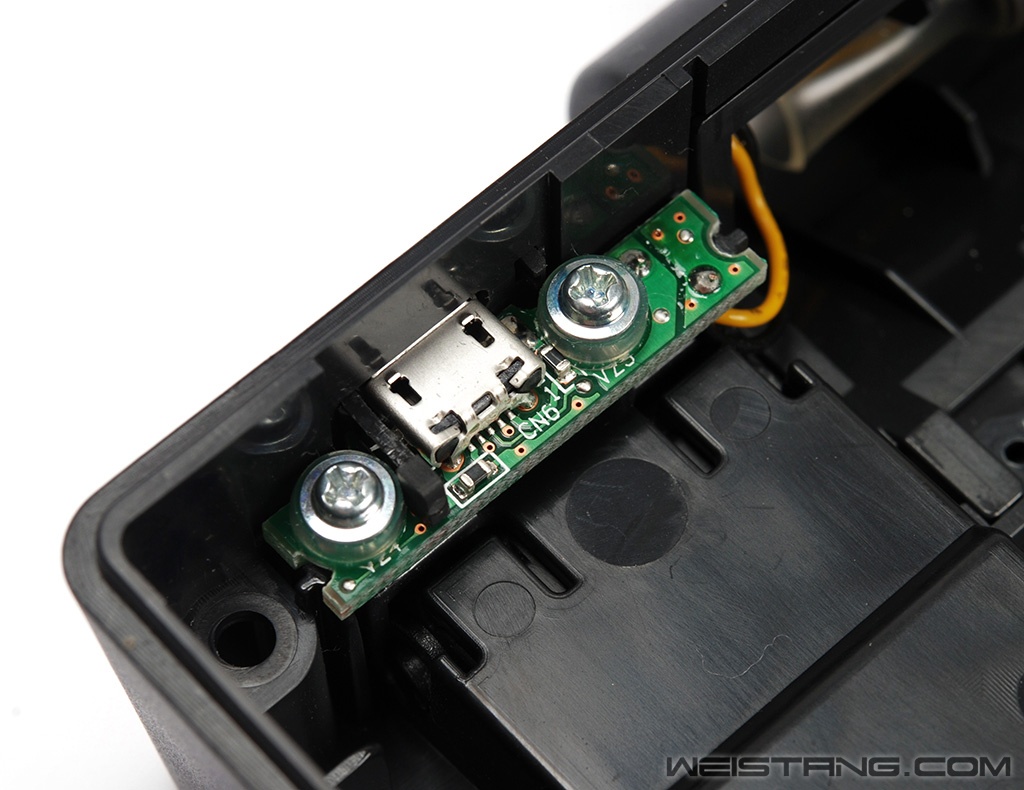

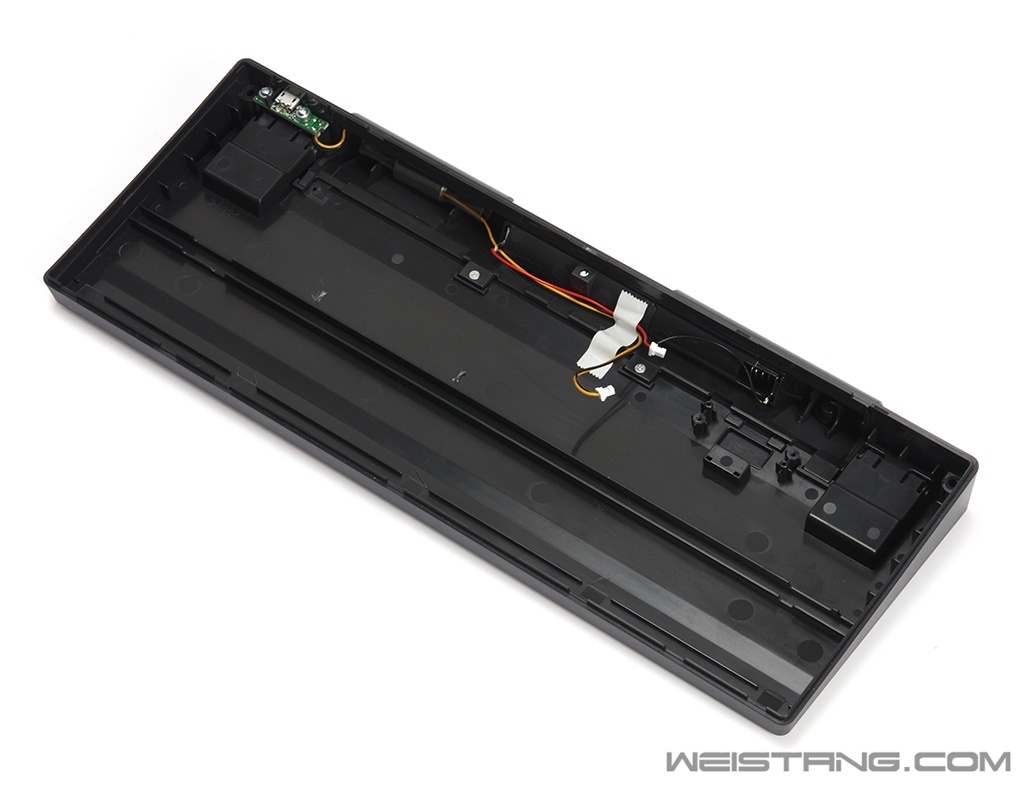

底部三颗螺丝 拧下后就可以打开底壳 上壳末端有单边卡扣 打开外壳后能看到底壳上的键盘跳线和电源开关的pcb,micro usb接口的子PCB,然后通过一条黑色的插接排线连接到主控和蓝牙射频电路所在的PCB上。整体从拆解来看,HHKB Pro BT这款键盘做工是相当优秀的,在PCB部分的成本也要明显高于Pro 2。 底壳特写 micro usb的子PCB 固定很牢固 电源线上的磁环用作屏蔽干扰
底壳厚度约为3.17mm PCB正面 轴体电容值信号转换IC在大PCB上,而包括主控和蓝牙3.0射频电路的部分则都在另外一张分离式的PCB上面,这是为了优化布线,降低信号干扰,整体包括静电容轴体以及这两张PCB都是Topre提供的方案,所以蓝牙传输优化匹配性是很好的。而大PCB固定也跟HHKB Pro 2相同用了大量的螺丝加固,比起HHKB Pro 2这次蓝牙版采用了全覆铜PCB来屏蔽干扰。 主控板部分 主控板部分 全贴片元件 采用了比较少见的一款主控方案 博通BCM20780蓝牙传输芯片 其实这款芯片是支持蓝牙4.0的 但被强制降到了3.0协议 |
